HDS242S Handheld-Digitaloszilloskop, Mini,

HDS242S Handheld-Digitaloszilloskop, Mini, Beschreibung

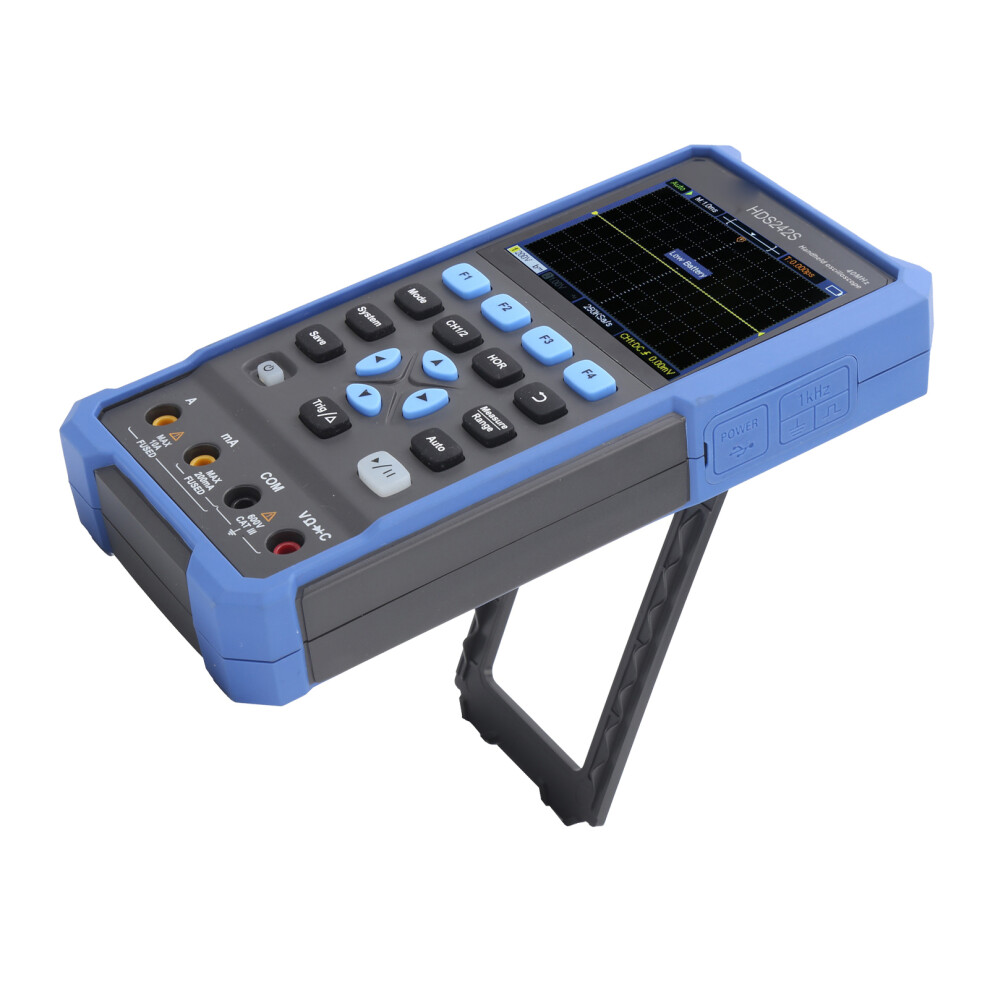

HDS242S Handheld-Digitaloszilloskop, Mini, 2-Kanal, 40 MHz, LCD, 2-in-1-Multimeter mit hintergrundbeleuchtetem Autokalibrierungsspeicher



1. OSZILLOSKOP-MODUS: Wellenform-Aktualisierungsrate bis zu 10.000 wfms/s, 2-Kanal-Eingang, Bandbreite bis zu 40 MHz, besserer Signalempfang. Die Echtzeit-Abtastrate beträgt 250 MSa/s und die Aufzeichnungslänge kann 8.000 Punkte erreichen. 2. MESSMODUS: 4 1/2 Bit True RMS. Mini-Hand-Digitaloszilloskop mit Spannungs-, Strom-, Widerstands-, Kapazitäts-, Dioden- und Ein-Aus-Test; automatische Bereichsfunktion, einfach zu testen und zu debuggen. 3. STROM UND MULTIFUNKTION: Die maximale Eingangsspannung beträgt AC 750 V, DC 1000 V; Unabhängiger Multimeter- und Oszilloskopeingang, unterstützt Lesewartefunktion und relative Messfunktion 4. TECHNISCHE PARAMETER: Die Signalquelle des digitalen Oszilloskops verwendet eine Ausgangsfrequenz von 25 MHz, eine Abtastrate von 125 MS/s, eine vertikale Auflösung von 14 Bit und unterstützt Ausgänge von 1 MΩ und 50 Ω 5. TRAGBARES OSZILLOSKOP: Die USB-Typ-C-Schnittstelle unterstützt nicht nur die mobile Stromversorgung, sondern auch das Laden des Adapters und die Verbindung zum Computer. Der Computer kann gespeicherte Bilder oder CSV-Wellenformen lesen, was für die spätere Anzeige und Analyse von Wellenformen oder die gemeinsame Nutzung von Wellenformdaten nützlich ist



Artikeltyp: Digitales Handoszilloskop Modell: HDS242S Bandbreite: 40 MHz Kanal: Zweikanal- und Einkanal-Signalquelle Echtzeit-Abtastrate: 250 MSa/s (Einkanal), 125 MSa/s (Zweikanal) Abtastmodus: Normal, Spitzenabtastung Speichertiefe: 8 K Anzeige: 3,5-Zoll-LCD Wellenform-Aktualisierungsrate: 10000 wfrms/s Eingangskopplung: DC, AC, Masse Eingangsimpedanz: 1 MΩ2 %, parallel mit 16 pF10 pF Sondendämpfungskoeffizient: 1X, 10X, 100X, 1000X Bandbreitenbegrenzung: 20 MHz Zeitbasisbereich: 5 ns/div~500 s/div, , die in Dezimalzahlen von 1 bis 2 bis 5 angegeben ist Vertikale Empfindlichkeit: 10 mV/div~10 V/div Vertikale Auflösung: 8 Bit Niederfrequenzgang (-3 dB): 10 Hz bei BNC Anstiegszeit (typisch bei BNC): 5 ns Triggertyp: Flankentrigger Triggermodus: Automatisch, Normal, Einzeln Triggerpegel: 4 Bruchteile von der Anzeigemitte Automatische Messung: Frequenz, Periode, Amplitude, Maximum, Minimum, Durchschnitt, Spitze-Spitze Kommunikationsschnittstelle: USB Typ C Stromquelle: 2 x 18650 Polymer 4400 mAh Einige Leistungsparameter des Multimeters: Digitalanzeige: 4½ (maximale Anzeige 20000) Eingangsimpedanz: 10 MΩ Diode: 0-2 V Funktionsname Bereich Genauigkeit Gleichspannung 200,00 mV (0,5 % + 5 Digits) 2,0000 V/20,000 V/200,00 V (0,3 % + 3 Digits) 1000,0 V (0,5 % + 2 Digits) Wechselspannung 200,00 mV/2,0000 V/20,000 V/200,00 V (0,8 % + 5 Digits) 750,00 V (1 % + 5 Digits) Gleichstrom 20,000 mA/200,00 mA (1 % + 5 Digits) 10,000 A (2,5 % + 2 Digit) Wechselstrom 20,000 mA/200,00 mA (1 % + 5 Digit) 10,000 A (2,8 % + 5 Digit) Widerstand (Ω) 200,00 Ω/2,0000 kΩ/20,000 kΩ/200,00 kΩ/2,0000 MΩ (0,8 % + 3 Digit) 20,000 MΩ (1 % + 3 Digit) 100,00 MΩ (3 % + 3 Digit) Kapazität (F) 20,000 nF/200,00 nF/2,0000 μF/20,000 μF/200,00 μF/2,0000 mF (3,0 % + 10 dig) Frequenzgang (Hz): (40 - 1000) Hz Leistungsparameter der Signalquelle: Ausgangsfrequenz der Wellenform: Sinuswelle: 0,1 Hz - 25 MHz Rechteckwelle: 0,1 Hz - 5 MHz Sägezahnwelle: 0,1 Hz - 1 MHz Willkürliche Welle: 0,1 Hz - 5 MHz Abtastrate: 125 MS/s Anzahl der Kanäle: 1 Ausgangsamplitude: 20 MVP - 5 VPP (hoher Widerstand), 10 MVP - 2,5 VPP (50 Ω) Wellenformlänge: 8 K Vertikale Auflösung: 14 Bit Ausgangsimpedanz: 50 Ω



x Handoszilloskop, 2 x BNC auf Krokodilklemme, 1 x USB-Datenkabel Typ C, 2 x Teststift, 1 x Prüfstift, 1 x Tasche, 1 x Kalibrierstift, 4 x Kunststoffring, 1 x Kunststoffkopf, 1 x Eisennadel in Rückform, 1 x Benutzerhandbuch
