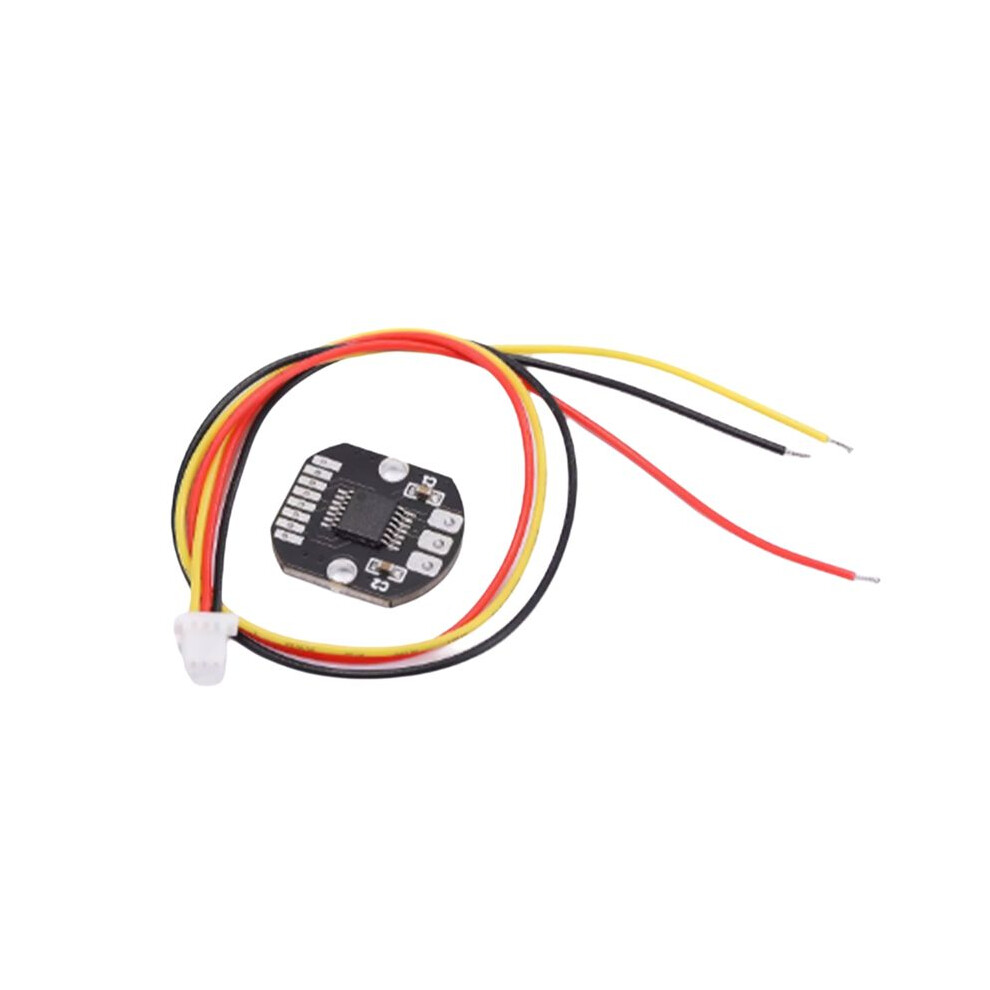

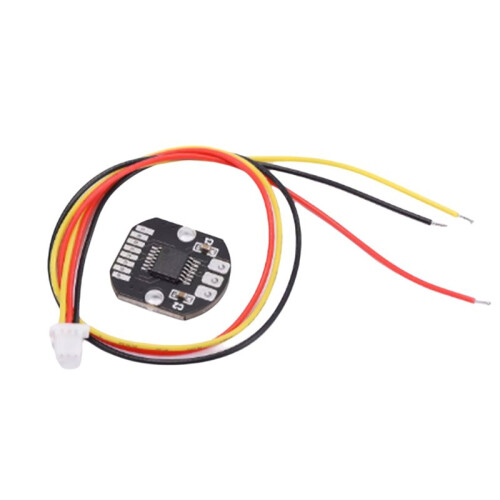

Codeur Magnétique AS5048A, Interface PWM/SPI, Moteur Sans Balais 14 Bits de Haute Précision, Codeur AS5048A

Description de Codeur Magnétique AS5048A, Interface PWM/SPI, Moteur Sans Balais 14 Bits de Haute Précision, Codeur AS5048A

Disque codeur/codeur AS5048A, haute précision 14 bits (bit) ;
Le frontal analogique de mesure 14 bits (bit) offre une résolution de mesure aussi faible que 0,0219 degrés
Disque de code Pan-Tilt/moteur d'encodeur dédié
AS5048A est un capteur de position rotatif 14 bits (anciennement appelé codeur) avec mesure d'angle absolu et sortie PWM (= modulation de largeur d'impulsion) à 360 de tour complet basé sur la technologie de capteur magnétique sans contact.
Ce dispositif est adapté aux applications sur arbre où un simple aimant bipolaire tourne au-dessus ou en dessous du circuit intégré du capteur, et où la position zéro peut être programmée dans le dispositif par de simples commandes SPI. La résolution de la position angulaire magnétique absolue est de 14 bits, soit 16 384 positions par tour, mesurées en valeurs numériques sur l'interface série (SPI).

L'AS5048 offre une sortie PWM ainsi qu'une interface SPI ou I2C pour fournir une mesure d'angle absolue aux microcontrôleurs. Au lieu de prendre en compte la position zéro initiale de la puce et la correspondance exacte des pôles magnétiques utilisés lors de la conception mécanique, la position zéro peut être programmée dans la mémoire interne de l'AS5048 lors de l'assemblage via de simples commandes SPI ou I2C (aucun équipement de programmation spécifique requis).
L'AS5048 présente également des tolérances de fonctionnement très élevées, notamment des écarts dans la position centrale entre la puce et l'aimant d'accouplement, des écarts dans l'entrefer entre la puce et l'aimant d'accouplement et des variations de température entre -40 C et +150 C.
Le codeur rotatif magnétique AS5048 offre des mesures précises que les précédents produits d'austriamicrosystems. Son frontal analogique de mesure 14 bits offre des résolutions de mesure aussi faibles que 0,0219 degré. La linéarisa
