Écran LCD TFT 2 pouces avec encodeur rotatif EC11, interface I2C/SPI pour projets DIY ESP32

Description de Écran LCD TFT 2 pouces avec encodeur rotatif EC11, interface I2C/SPI pour projets DIY ESP32

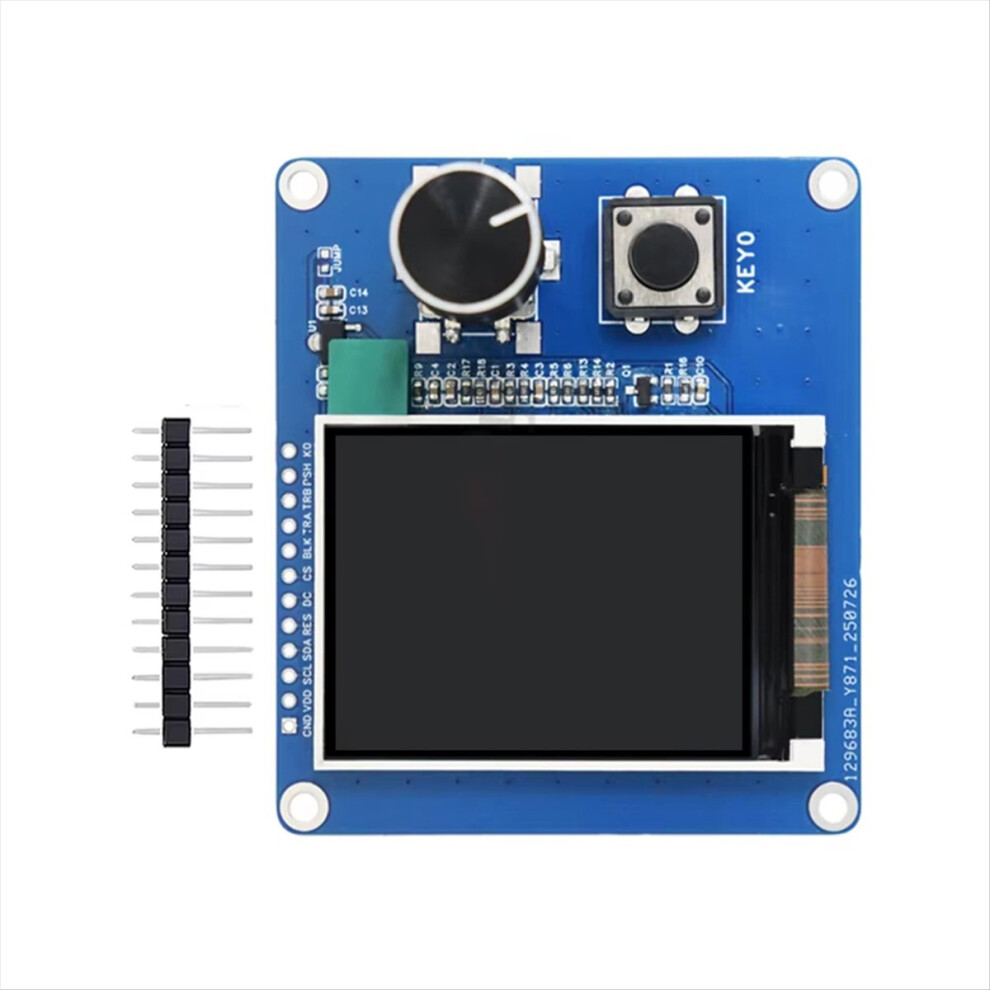

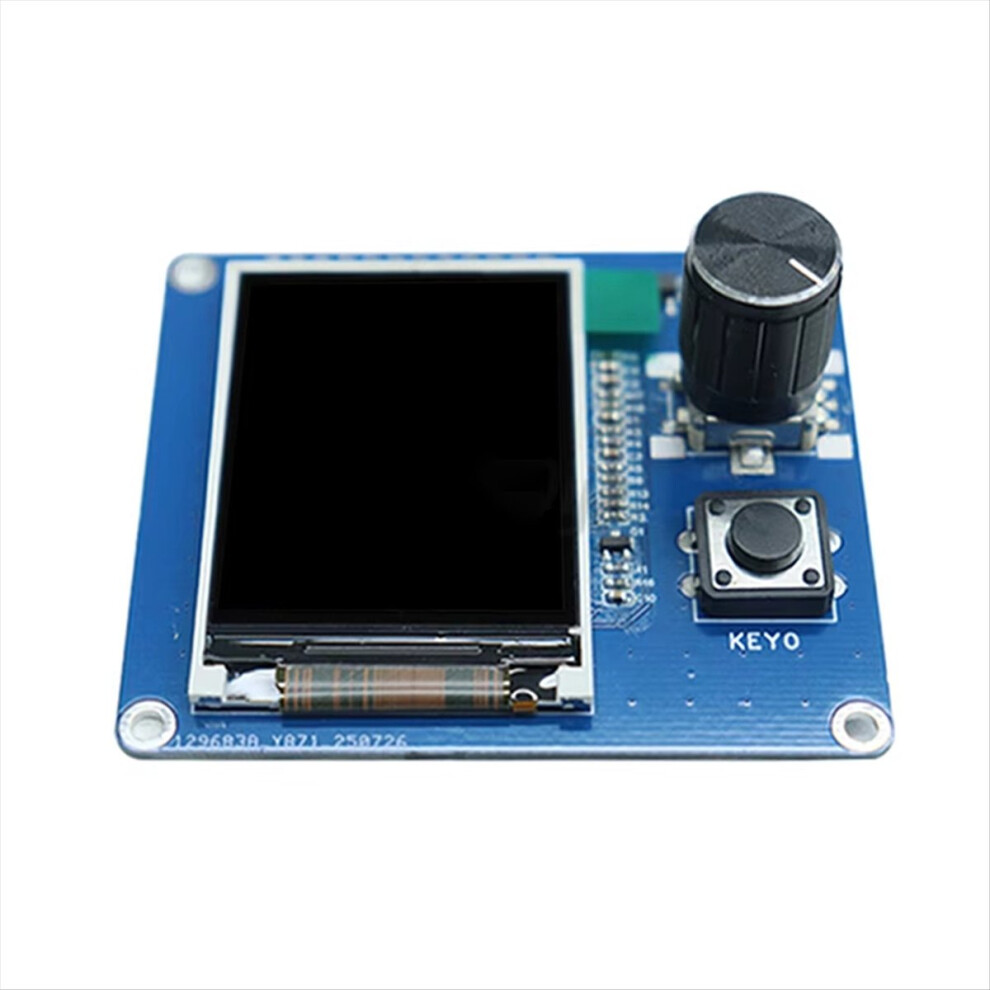

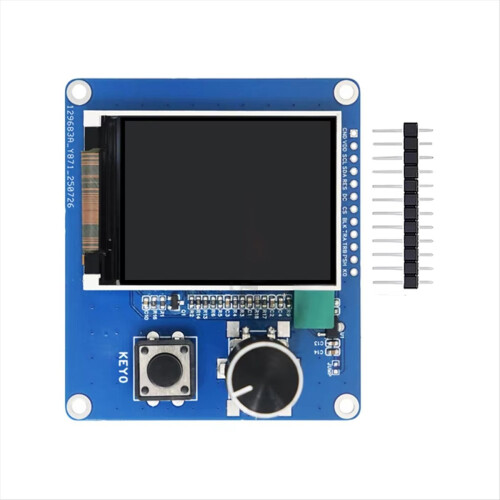

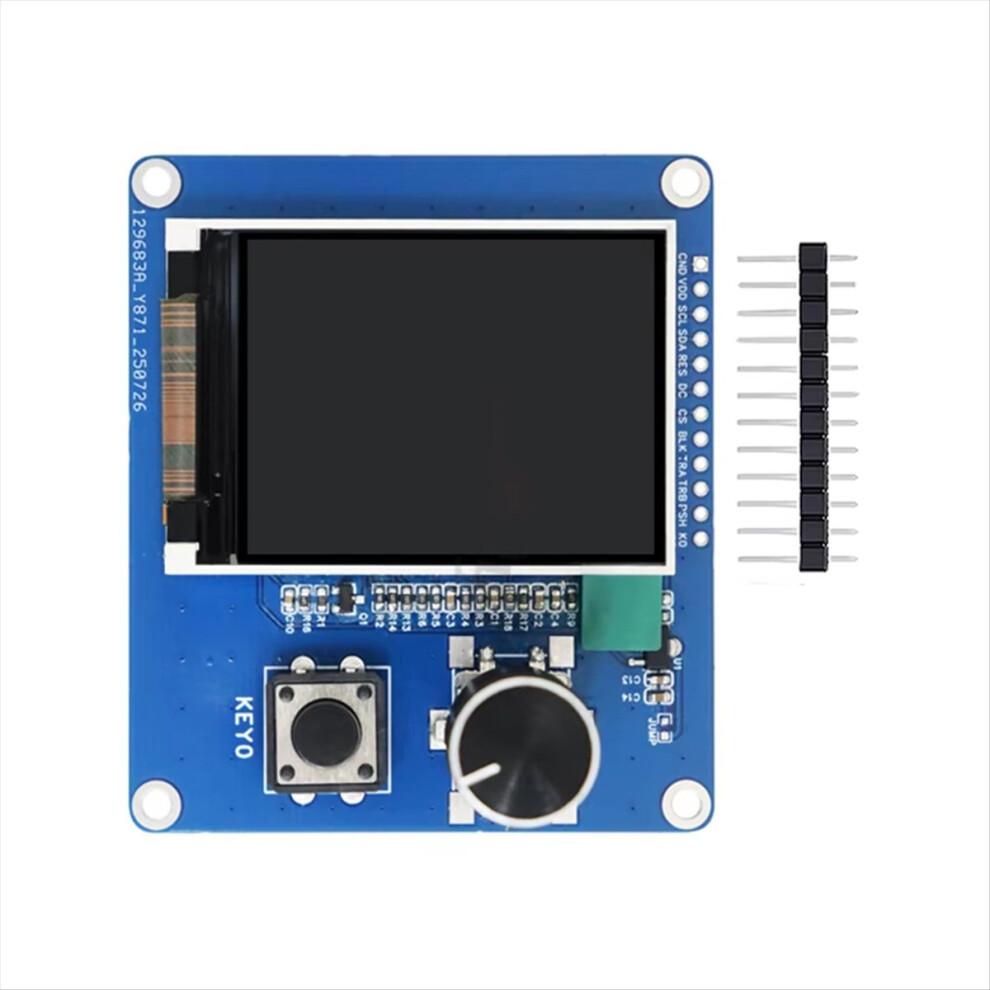

Ce module se compose d'un module d'affichage de 2 pouces avec une interface SPl et d'un encodeur rotatif EC11. Ils ne sont pas connectés, mais simplement intégrés sur une seule carte de circuit imprimé, formant un module intégré.
Cette conception est plus compacte et esthétique, ce qui facilite son utilisation.

GND : Masse
VCC : Alimentation 3,3 V positive
SCL : Interface d'horloge pour la communication SPI de l'écran TFT
SDA : Interface de données pour la communication SPI de l'écran TFT
RES : Broche de réinitialisation
DC : Sélection des données
: Signal de sélection de puce, actif en basse tension
: Réglage du rétroéclairage TFT, activé par défaut, peut être laissé non connecté
KO : Peut être utilisé comme bouton de retour au menu ou bouton de confirmation
PUSH : Interface de touche EC11 A, B : Phases A et B de EC1
Couleur : Voir illustration
Matériau : Circuit imprimé

Contenu de l'emballage :
1 écran TFT 2 pouces avec module combiné d'encodeur rotatif EC11 />
Seul le contenu de l'emballage mentionné ci-dessus est inclus ; les autres produits ne sont pas fournis.
Remarque : La couleur de l'article sur la photo peut légèrement différer de la réalité en raison de la réflexion de la lumière et des réglages de votre écran. Une marge d'erreur de +/- 1 à 3 cm est possible.
