Tang Nano 20K FPGA-utvecklingskort RISCV Linux

Tang Nano 20K FPGA-utvecklingskort RISCV Linux Beskrivning

Tang Nano 20K är ett kärnkort som använder Semiconductor GW2AR-18 QN88. Chipet har 20736 logiska uppslagstabeller (LUT4) och 15552 register (FF). Det finns två PLL:er inuti och flera enheter. Stöder 18-bitars x 18-bitars multiplikation för att räkna.
Den har inbyggt 64 Mbit SDRAM med låg latens, vilket gör det enklare att köra emulatorn och bättre att köra mjukvaru-Linux-system.
Det inbyggda BL616-chippet fungerar som FPGA JTAG-nedladdare och seriell port för kommunikation med FPGA.
Kortet använder som standard en 27 MHz kristalloscillator för att multiplicera klockfrekvensen som krävs för 10-kompatibel visning, och är också utrustat med ett MS5351-klockgenereringschip för att generera en mängd olika klockfrekvenser.
Det inbyggda nedladdningschippet har uppgraderats till ett USB 2.0-gränssnitt, med funktioner för höghastighets-JTAG-nedladdning, seriell kommunikation, höghastighets-SPI-mottagning och exakt klockkonfiguration.

färg: svart
Material: PCB + elektroniska komponenter
Olika batcher kan ha olika utseenden, men påverkar inte användningen

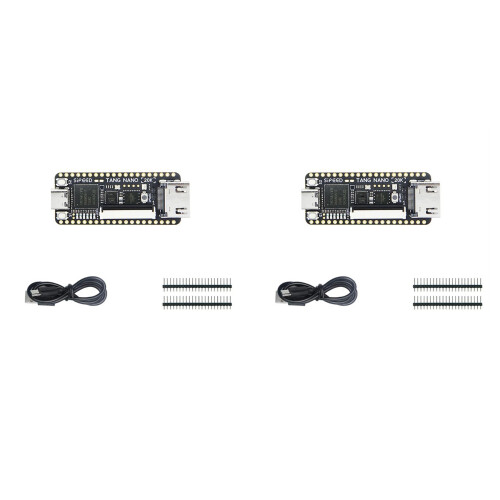

Paketinnehåll:
2 x Tang Nano 20K Core Board
2 x datakabel
4 x PIN-kod

Endast ovanstående förpackningsinnehåll, andra produkter ingår inte.
Obs: Ljusreflektioner och olika skärmar kan göra att färgen på produkten på bilden skiljer sig något från den verkliga varan. Det tillåtna måttet är +/- 1-3 cm.
