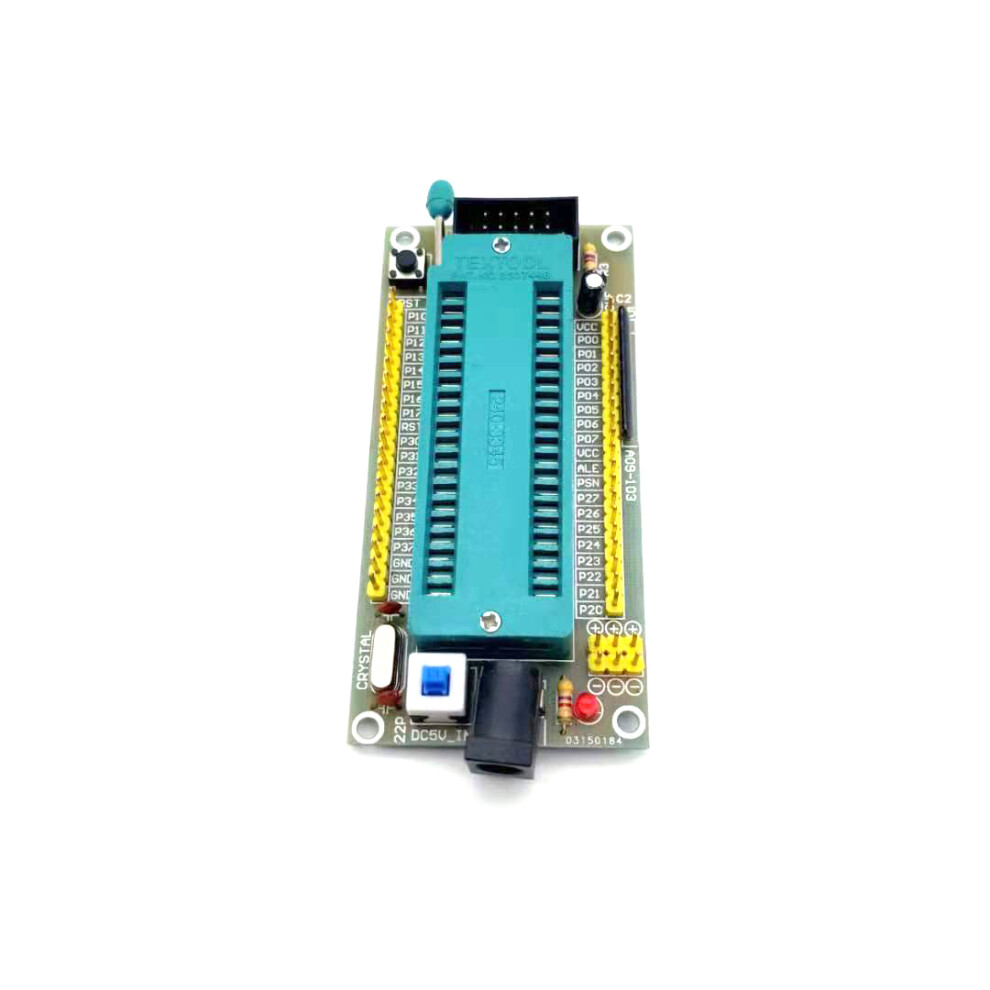

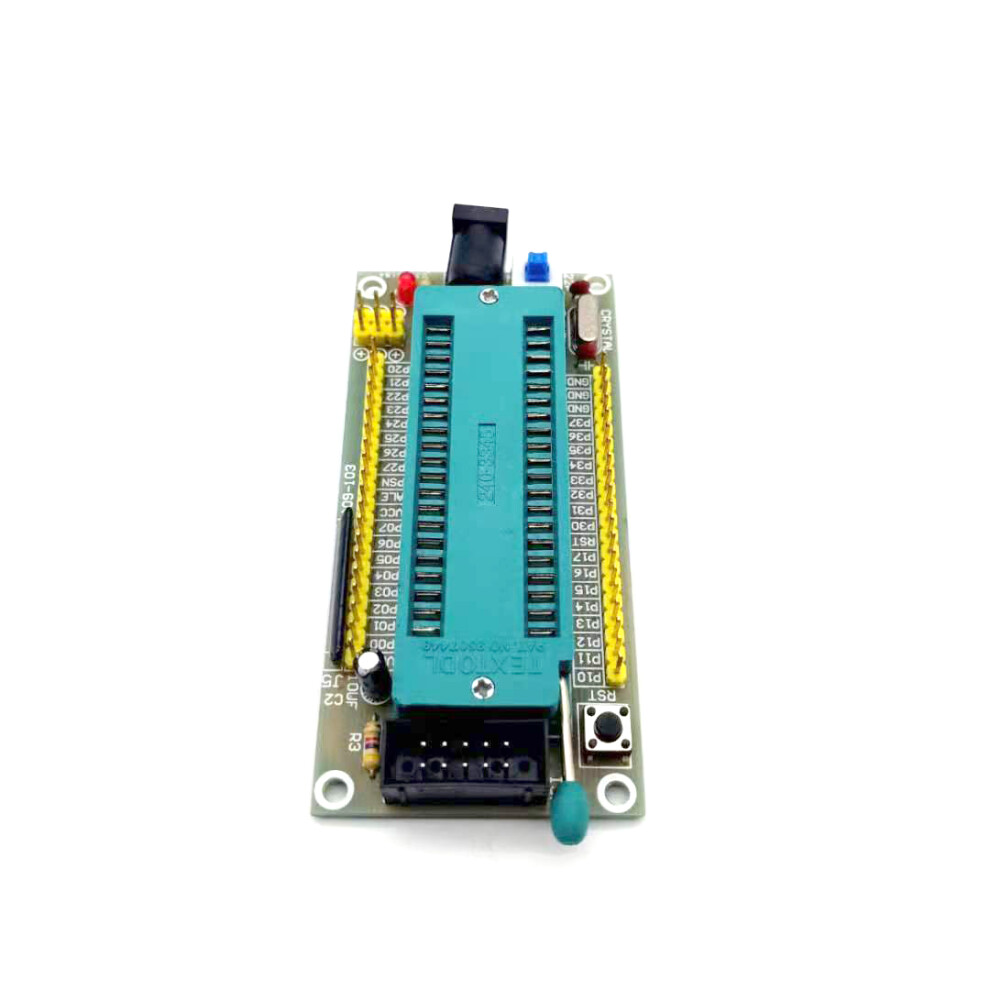

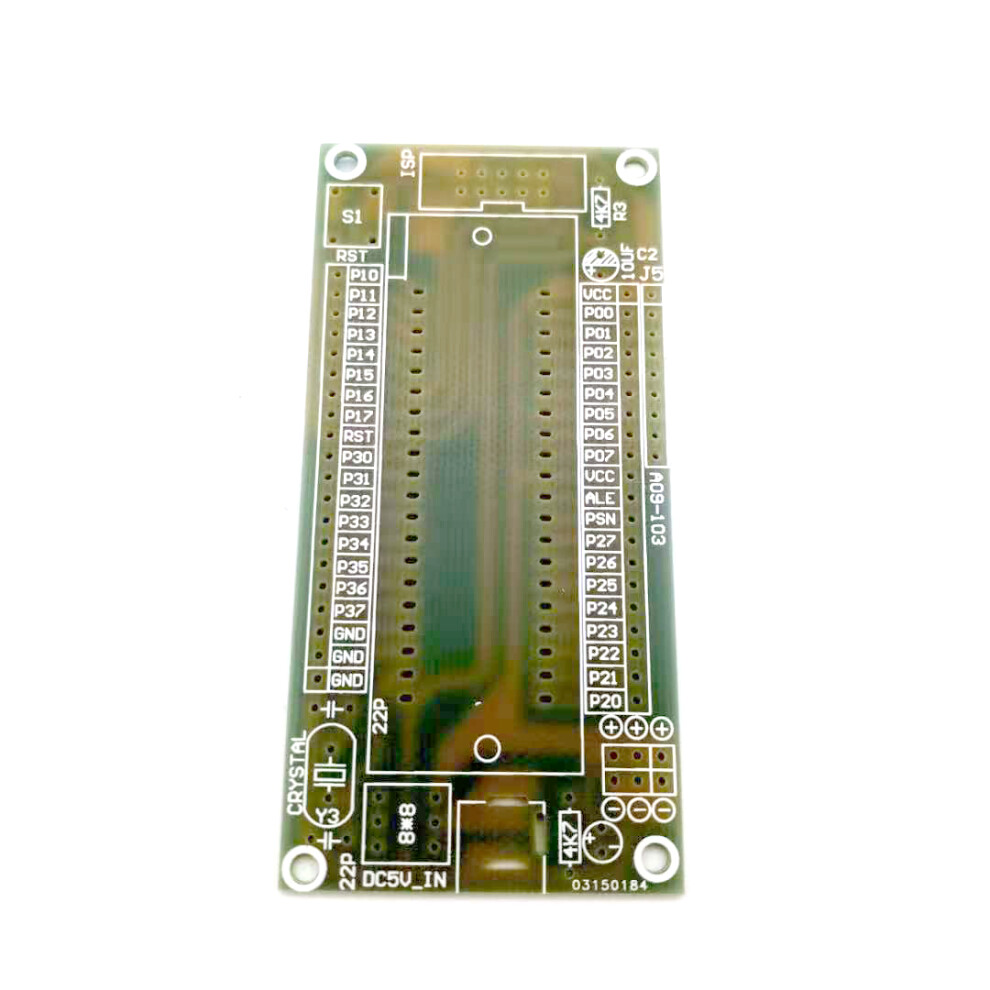

51 Single Chip Mikrocomputer Minimum System Board DIY Kit Entwicklungsboard Lernboard 40P Verriegelungssitz mit beweglichem Sitz

51 Single Chip Mikrocomputer Minimum System Board DIY Kit Entwicklungsboard Lernboard 40P Verriegelungssitz mit beweglichem Sitz Beschreibung

Parameter: 1. Versorgungsspannung: DC005 wird über die positiven und negativen Pins oder über den Pinheader mit Strom versorgt die Versorgungsspannung ist die gleiche wie die Arbeitsspannung des Chips; 2. Quarz-Oszillator: 12M; 3. PCB-Größe: 8 9 cm * 4 3 cm; Das Produkt ist kosteneffektiv und hat folgende Eigenschaften: 1. Klassisches 51-Minimalsystem das die Probleme mit Verkabelung und Löten beseitigt; 2. Alle 40 Pins sind herausgeführt um die Erweiterung zu erleichtern; 3. Ein 10K-Pull-Up-Widerstand wurde an Port P0 hinzugefügt damit die Benutzer Port P0 freier nutzen können; 4. Der ISP-Downloadport ist unabhängig herausgeführt um das Herunterladen von AT89S5X-Programmen zu erleichtern; 5. Unterstützte Chips: STC89C5X AT89S5X STC12C5A60S2 STC11/10x-Serie und chipkompatible Chips; 6. Mit einem selbstverriegelnden Schalter kann die DC005-Stromversorgung des Systems flexibel ein- und ausgeschaltet werden was es den Benutzern erleichtert verschiedene Tests durchzuführen (es gibt keine Ein- und Ausschaltfunktion für die Stromversorgung des Pinheaders oder des DC3-10-Anschlusses); 7. Flexible Stromversorgung: Sie kann über den ISP-Downloadport über die Standard-DC-005-Schnittstelle oder über den Pinheader mit Strom versorgt werden. 8. Eingebaute Bauteile-Design Platzersparnis die Pin-Nummern sind auf der Platine markiert was die Verkabelung erleichtert. Hinweis: Dieser Artikel enthält keinen Mikrocontroller bitte beachten Sie dies! Lieferumfang: 1 x PCB-Platine 2 40P Pinheader 1 40P Verriegelungssitz 1 3 mm LED 2 x Widerstand 4 7K 1 6*6 Taste 1 10UF Kondensator 1 x A09-103 Ausschluss 1 x DC3-10 Hornblock 1 8*8 selbstverriegelnder Schalter 1 12M Quarz-Oszillator 2 22P Keramikkondensator 1 x DC-005 Stromsteckdose
