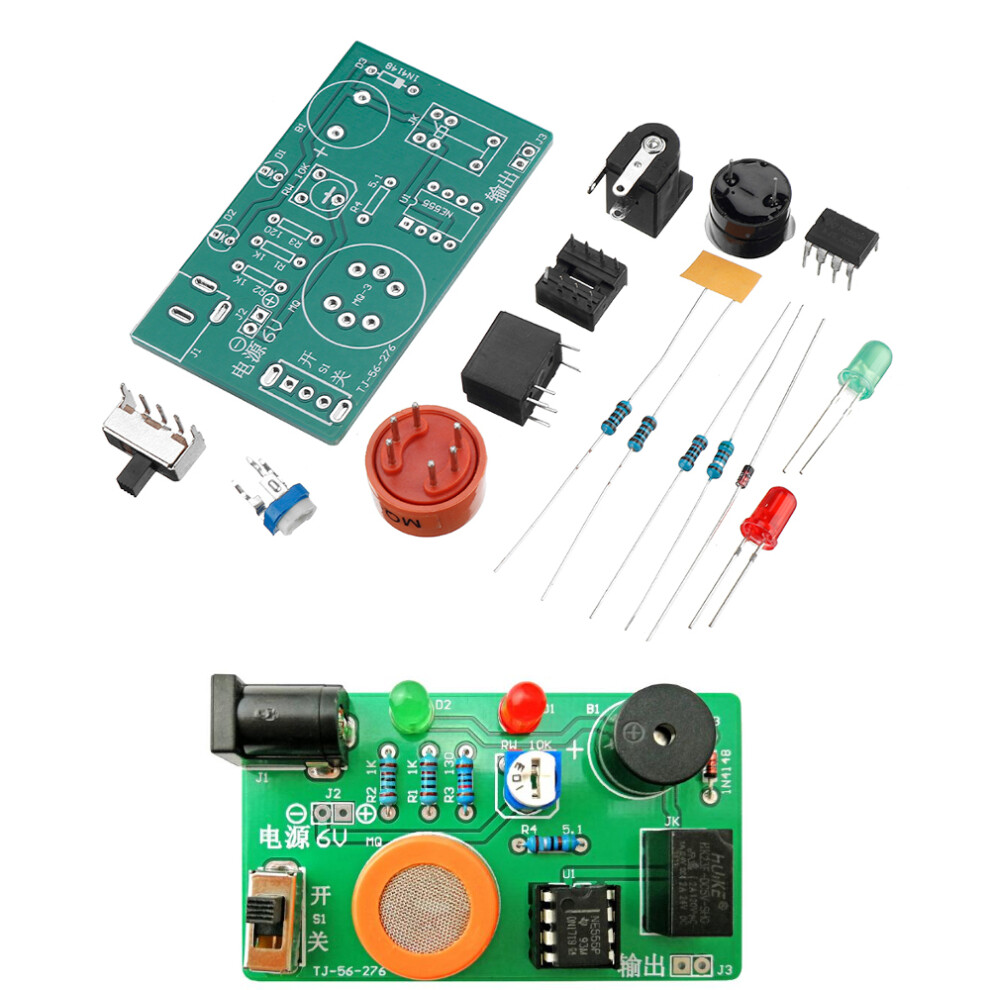

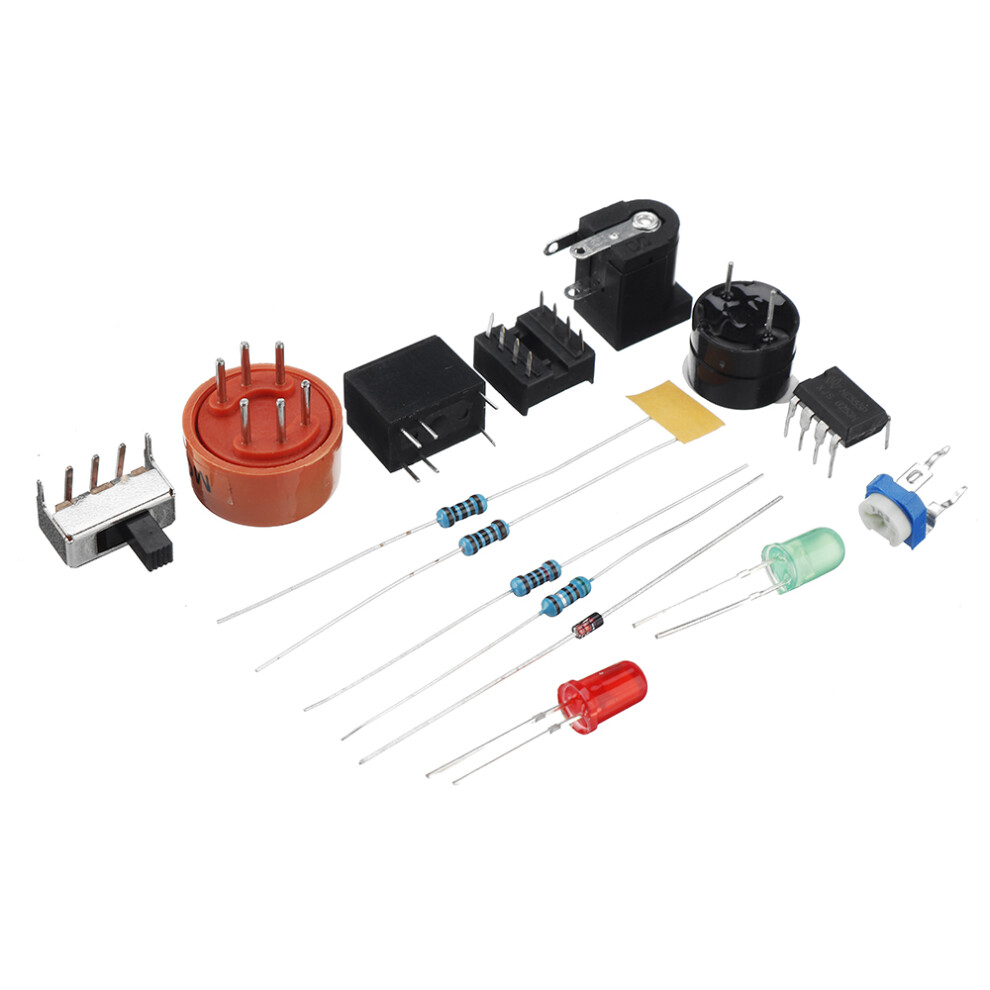

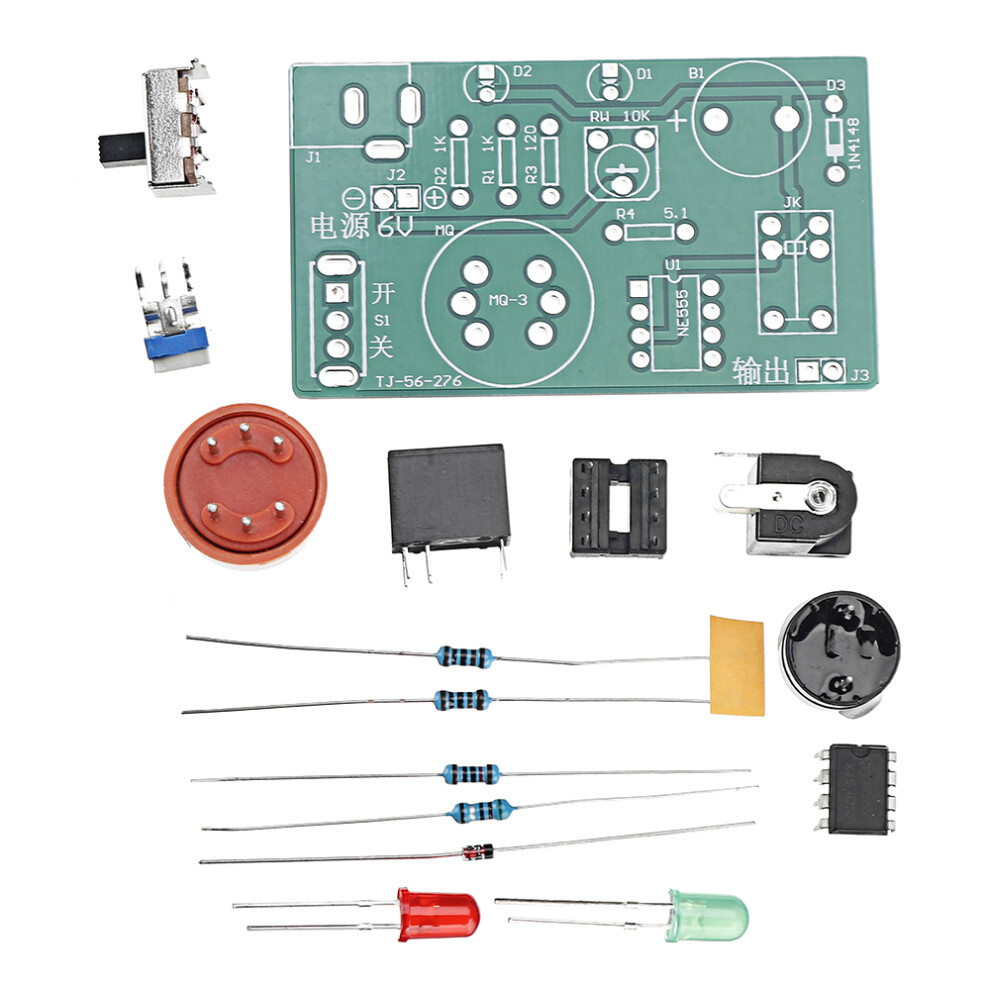

Alkoholtester-Kit MQ-3 Detektionssensor-Modul Schweißtraining DIY-Teile

Alkoholtester-Kit MQ-3 Detektionssensor-Modul Schweißtraining DIY-Teile Beschreibung

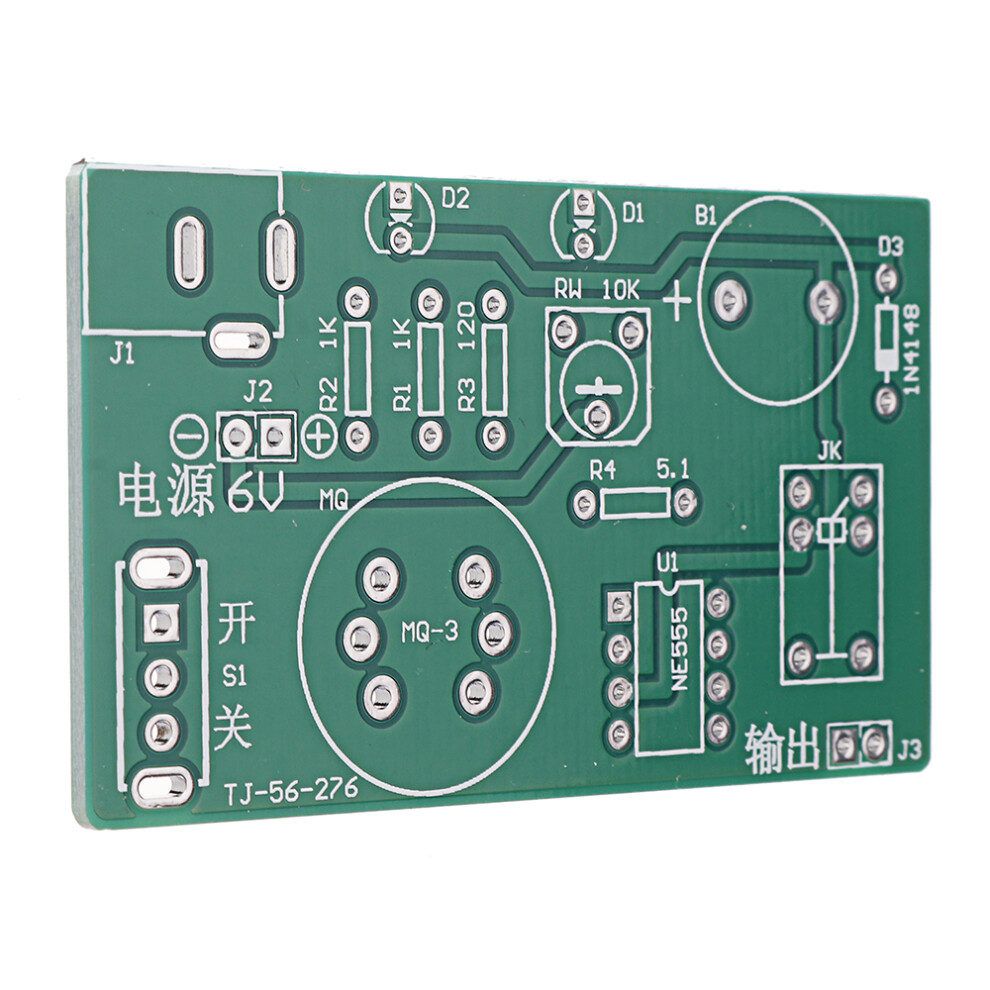

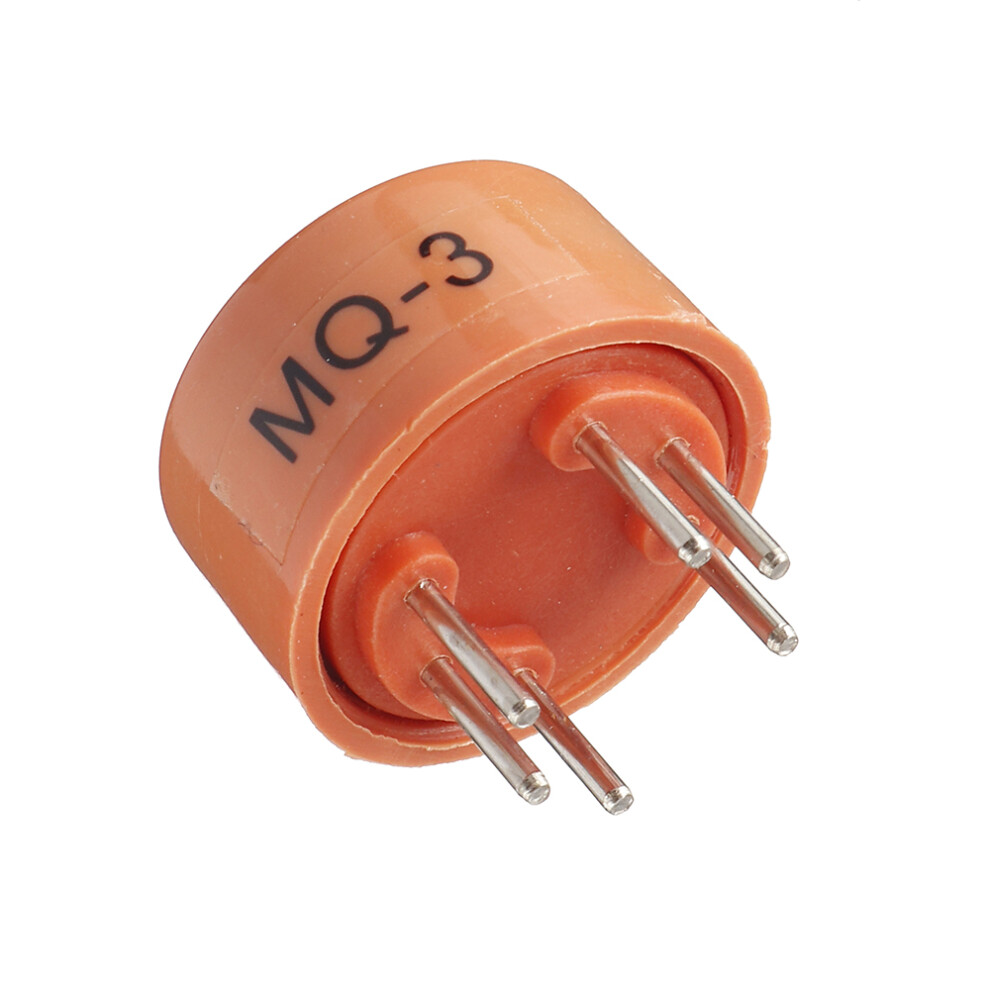

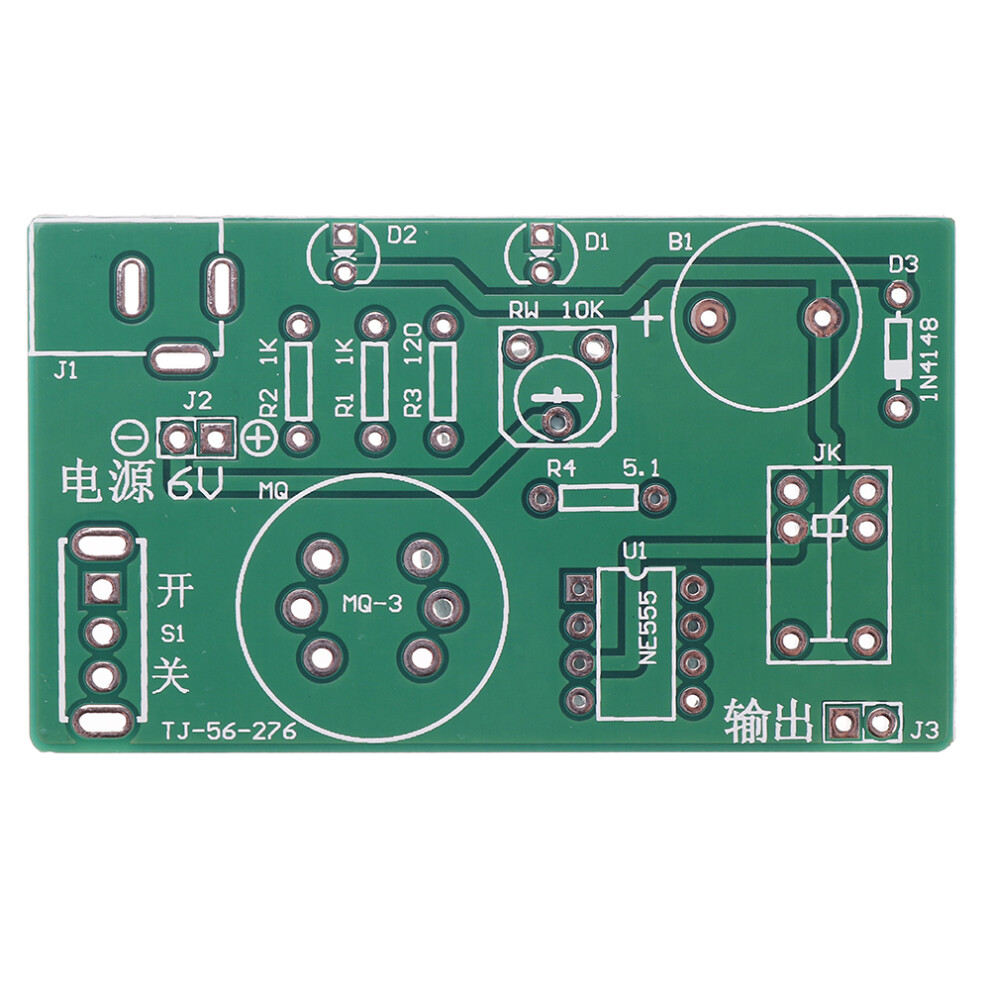

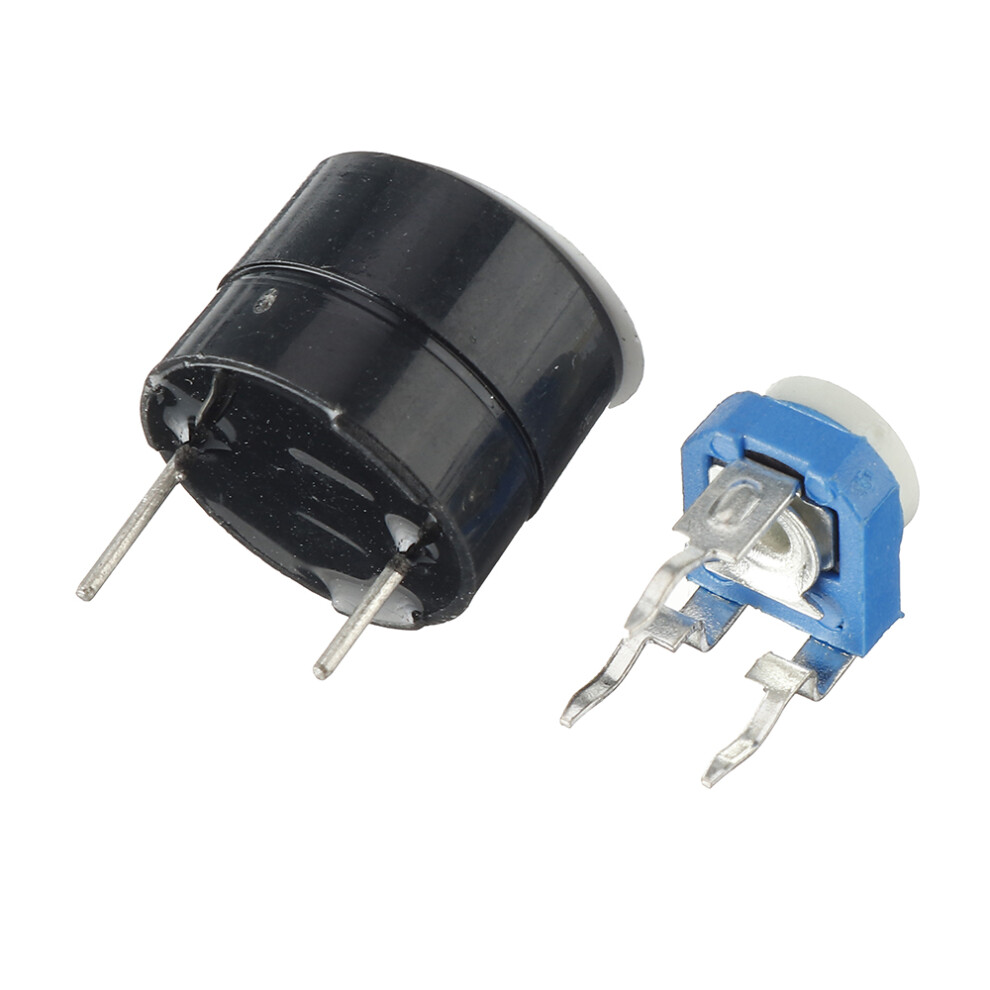

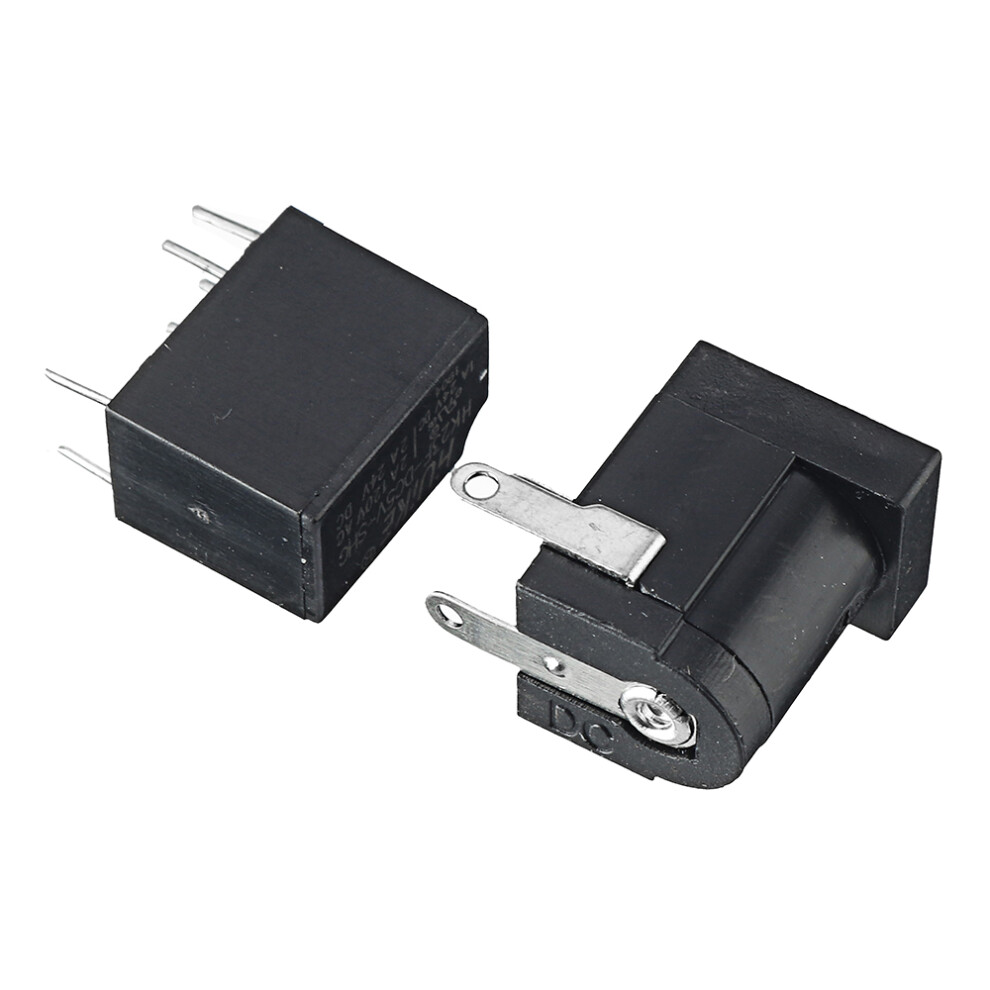

Merkmal: Wenn Alkoholdampf in der Umgebung vorhanden ist in der sich der Sensor MQ-3 befindet steigt die Leitfähigkeit des Sensors mit zunehmender Alkoholdampfdichte. Durch Messen des partiellen Drucks zwischen dem Sensor und dem festen Widerstand kann der Alkoholgehalt in der Umgebung bestimmt werden. Betriebsspannung: 5-7 5 V DC PCB-Größe: 6 2 * 3 6 cm Schaltkreisbeschreibung: Dieser Schaltkreis kann mit einer 5-7 5 Volt DC-Stromversorgung betrieben werden. Der Schalter S1 ist ein Netzschalter. Der Widerstand R1 und die Leuchtdiode D1 dienen zur Stromanzeige. Der Sensor MQ-3 muss während des Betriebs auf eine bestimmte Temperatur erhitzt werden daher ist ein Abschnitt elektrischer Heizdraht im Inneren installiert. Der Draht und der Widerstand R4 sind der Strombegrenzungswiderstand des Heizdrahts. Es ist normal dass der MQ-3 nach dem Einschalten Wärme erzeugt. Wenn der MQ-3 keinen Alkoholdampf erkennt ist sein Innenwiderstand sehr hoch der Spannungsabfall von R3 und RW ist sehr niedrig die Spannung an Pin 2 des NE555 liegt unterhalb der Auslösespannung (VCC/3) Pin 3 gibt ein Hochsignal aus D2 erlischt der Summer gibt keinen Ton von sich und das Relais funktioniert nicht. Wenn der MQ-3 Alkoholdampf erkennt sinkt der Innenwiderstand die Spannung von R3 und RW steigt die Spannung an Pin 2 des NE555 liegt über der Auslösespannung Pin 3 wird zu einem Niedrigsignal D2 leuchtet auf und der Summer beginnt zu piepen und die elektromagnetische Spule im Relais wird mit Strom versorgt um die Schaltaktion auszulösen. Um die Erkennungs- und Alarmfunktion zu realisieren. Der verstellbare Widerstand RW wird verwendet um die Erkennungsempfindlichkeit anzupassen. Dieser Schaltkreis verwendet den zweiten Komparator im NE555 um die Spannungsänderung zu erkennen und verwendet seinen internen Trigger zur Entprellung. Pin 7 und Pin 5 des NE555 werden nicht verwendet und befinden sich im Schwebezustand. Der Ausgangsanschluss J3 des Relais kann verwendet werden um andere elektrische Geräte zu steuern wie z. B. einen Abluftventilator. Wenn die Alkoholkonzentration den Grenzwert überschreitet wird der Abluftventilator eingeschaltet. Nach dem Abfall der Konzentration wird der Abluftventilator abgeschaltet um eine automatische Steuerung zu realisieren. Die Diode D3 wird verwendet um die induzierte elektromotorische Kraft zu beseitigen die beim Ein- und Ausschalten der Relaiswicklung erzeugt wird. Die Stromversorgungsanschluss kann ein DC-Stecker sein oder Sie können direkt an der Position J2 einen Draht verwenden wobei auf die Plus- und Minuszeichen zu achten ist; die DC-Steckernetzversorgung ist positiv und negativ. Lieferumfang: 1 x DIY KIT
