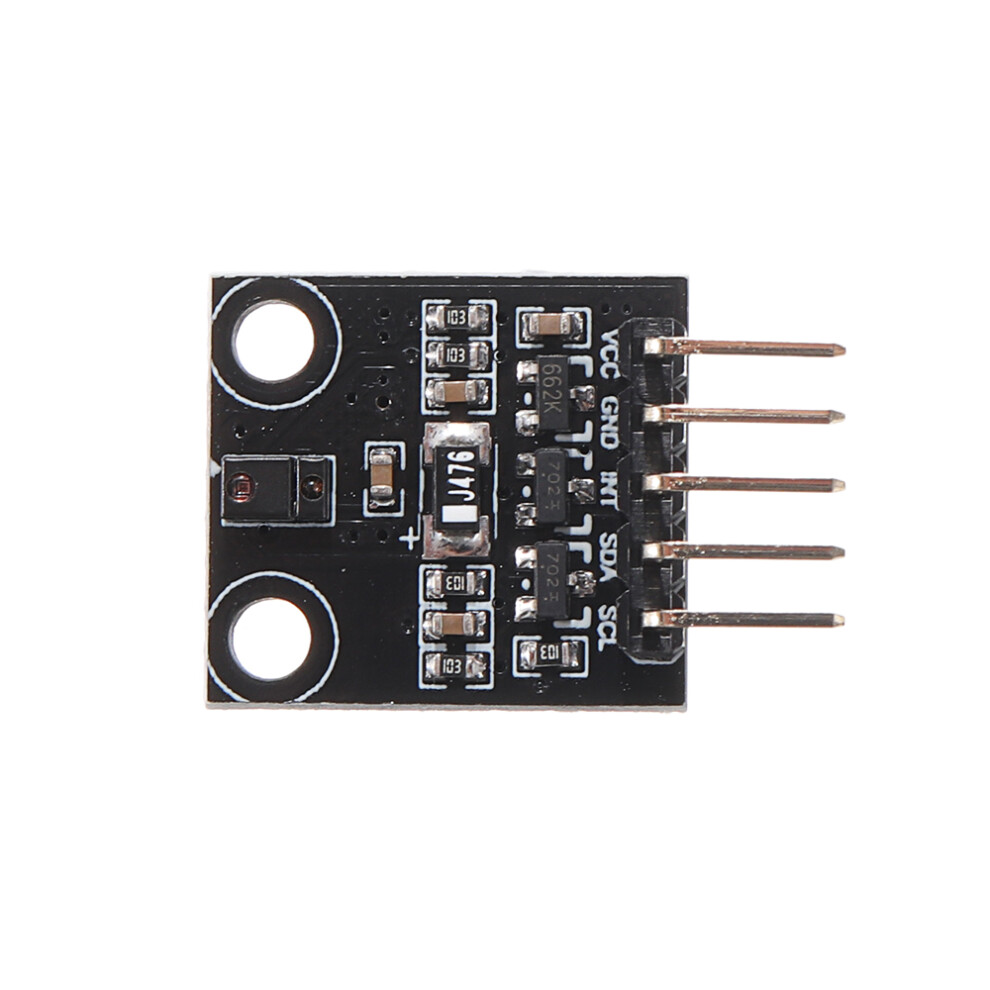

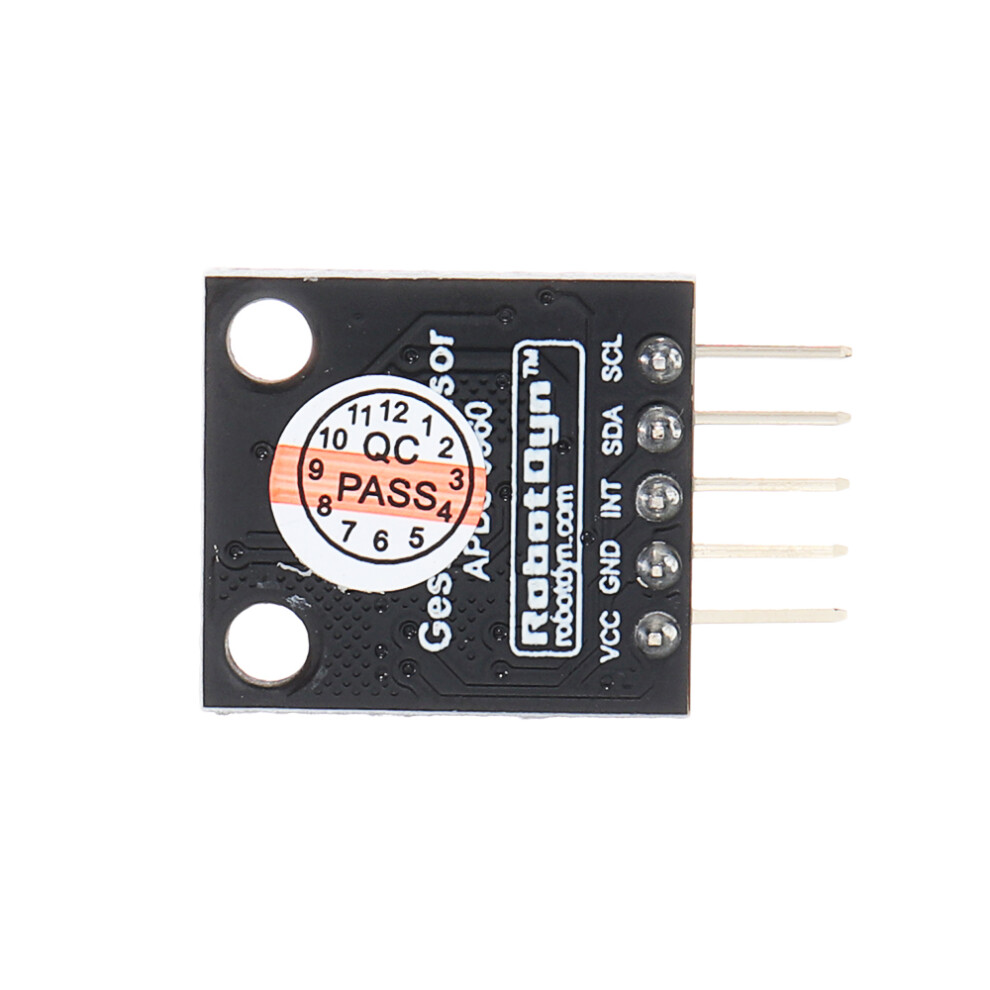

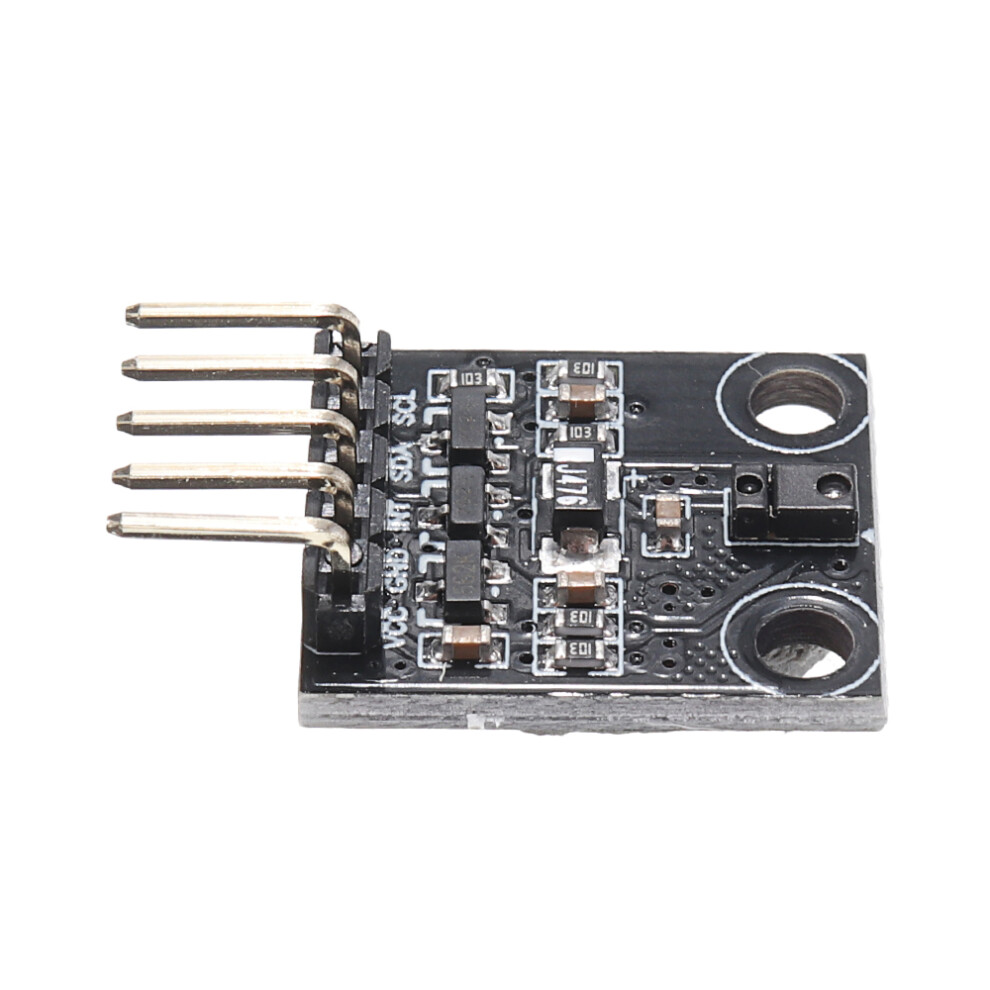

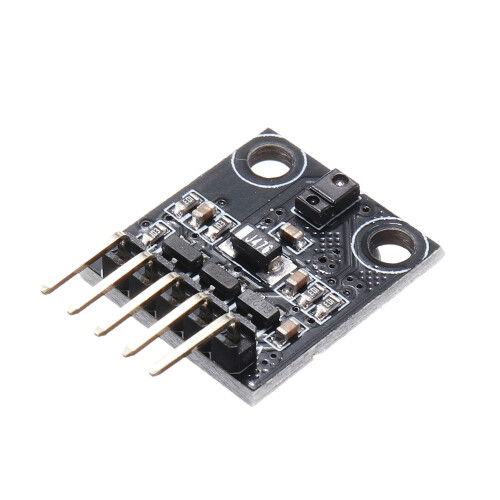

APDS-9960 Gestensensor-Modul Digitaler RGB-Lichtsensor

APDS-9960 Gestensensor-Modul Digitaler RGB-Lichtsensor Beschreibung

Einführung: Der Gestensensor APDS-9960 ist ein digitaler RGB- Umgebungslicht- Näherungs- und Gestensensor. Der Sensor verfügt über eine I2C-kompatible Schnittstelle die rote grüne blaue und klare (RGBC) Farberkennung Näherungs- und Gestenerkennung mit IR-LED bietet. Die RGB- und Umgebungslichtmessfunktion erkennt die Lichtintensität unter verschiedenen Lichtbedingungen und durch verschiedene Abschirmmaterialien einschließlich getöntem Glas. Darüber hinaus ermöglicht der integrierte UV-IR-Blockfilter eine genaue Messung des Umgebungslichts und der korrelierten Farbtemperatur. Die Näherungs- und Gestenfunktion ist werkseitig auf eine Erkennungsdistanz von 100 mm abgestimmt und kalibriert ohne dass Kundenkalibrierungen erforderlich sind. Die Gestenerkennung nutzt vier richtungsabhängige Photodioden die mit einem sichtbaren Blockfilter integriert sind um einfache UP-DOWN-RECHTS-Links-Gesten oder komplexere Gesten genau zu erkennen. Die Hinzufügung von Mikrooptik-Linsen innerhalb des Moduls ermöglicht eine hocheffiziente Übertragung und Empfang von Infrarotenergie. Eine interne Zustandsmaschine ermöglicht es dem Gerät zwischen RGBC- Näherungs- und Gestenmessungen in einen Energiesparmodus zu wechseln was einen sehr niedrigen Stromverbrauch zur Folge hat. Merkmale: RGBC-Lichtsensor Näherungs- und Gestendetektor mit IR-LED in einem optischen Modul I2C-Schnittstelle kompatibel mit dediziertem Interrupt-Pin Hohe Empfindlichkeit die den Betrieb hinter getöntem Glas ermöglicht RGBC-Lichtmessung mit integriertem UV-IR-Blockfilter Geometrisch angeordnete RGBC-Photodioden die eine gleichmäßige Winkelantwort bieten Kalibriert auf eine Erkennungsdistanz von 100 mm wodurch die Kalibrierung des Endprodukts durch den Kunden entfällt Vier separate Photodioden die empfindlich auf verschiedene Richtungen reagieren Näherungs- und Gestenerkennung mit integriertem sichtbarem Blockfilter Patentiertes Schilddesign zur Minimierung von Näherungsübertragungen Integrierte optische Linse die den IR-LED-Strahl kollimiert und die Empfindlichkeit der Photodiode verbessert. Niedriger Stromverbrauch: 1 0 µA typischerweise im Schlafmodus Anwendungen: Steuerung der Display-Hintergrundbeleuchtung Messung der korrelierten Farbtemperatur Deaktivierung des Touchscreens von Mobiltelefonen Deaktivierung des Touchscreens von Digitalkameras Ersatzmechanischer Schalter Gestenerkennung Dokumente: Maßzeichnung: Hier klicken um zu öffnen Pinbelegung: Hier klicken um zu öffnen Schaltplan: Hier klicken um zu öffnen Lieferumfang: 1 x APDS-9960 Gestensensormodul
