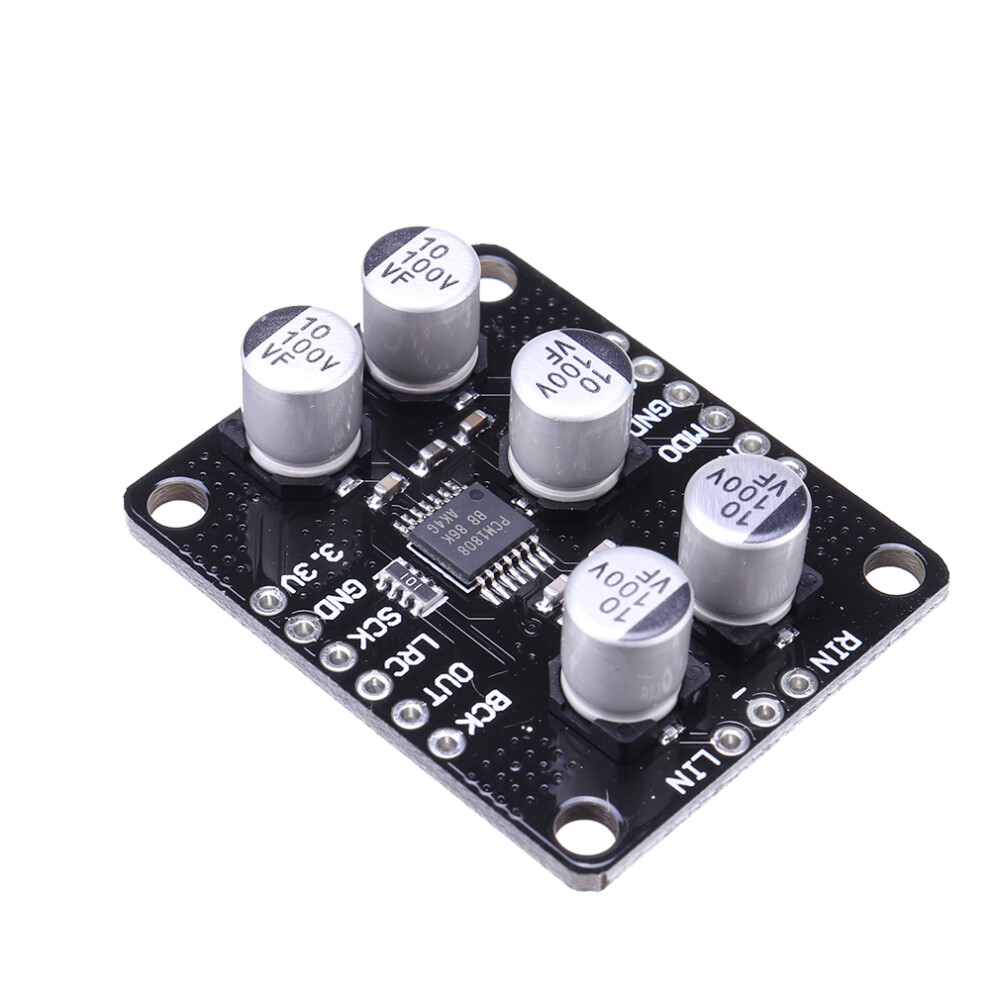

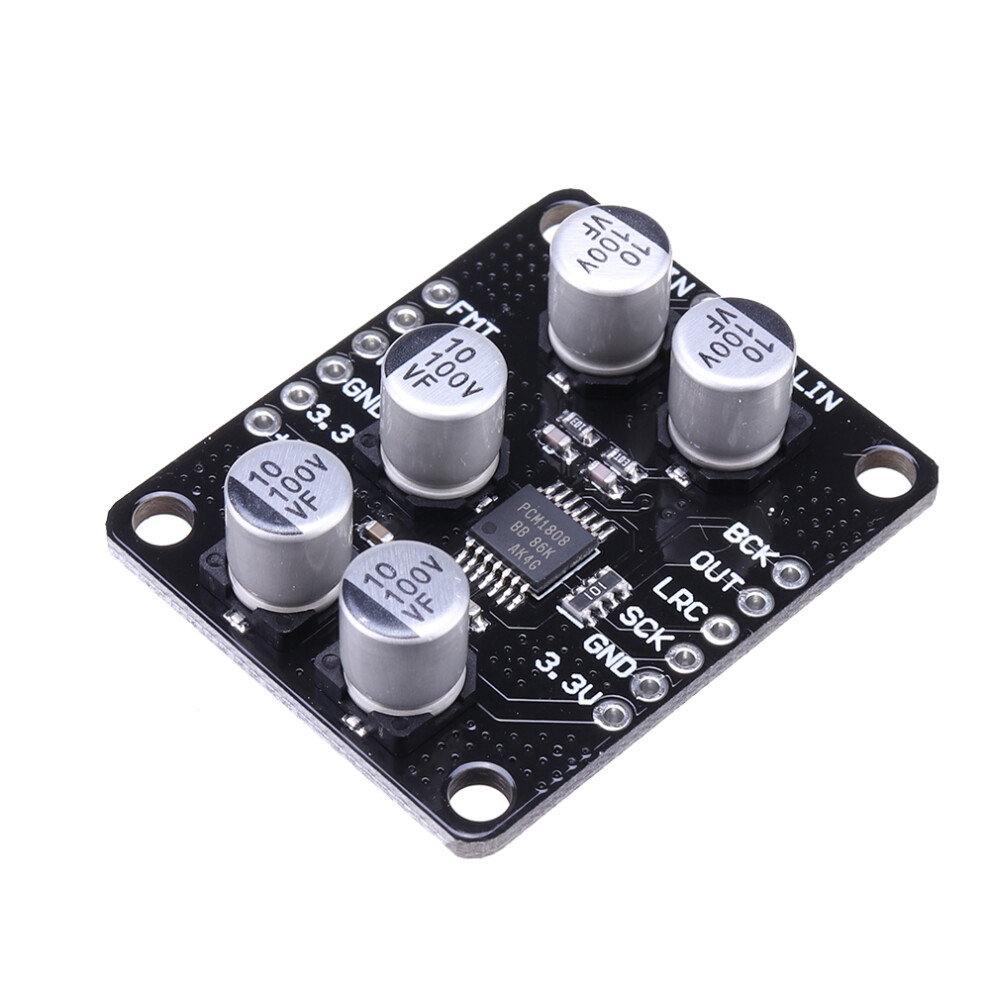

CJMCU - 1808 PCM1808 Einkanal - Eingang 99dB SNR Stereo ADC Modul Analog - Eingangsdecoder 24 - Bit Verstärkerplatine

CJMCU - 1808 PCM1808 Einkanal - Eingang 99dB SNR Stereo ADC Modul Analog - Eingangsdecoder 24 - Bit Verstärkerplatine Beschreibung

Beschreibung: Das PCM1808 - Gerät ist ein hochleistungsfähiger kostengünstiger monolithischer stereo Analog - Digital - Wandler mit einem einseitigen analogen Spannungseingang. Das PCM1808 - Gerät verwendet einen Delta - Sigma - Modulator mit 64 - facher Überabtastung und umfasst einen digitalen Dekimationsfilter sowie einen Hochpassfilter der die Gleichstromkomponente des Eingangssignals entfernt. Für verschiedene Anwendungen unterstützt das PCM1808 - Gerät den Master - und Slave - Modus sowie zwei Datenformate in der seriellen Audio - Schnittstelle. Das PCM1808 - Gerät unterstützt die Funktionen Leistung: - Down und Reset durch Anhalten des Systemtakts. Das PCM1808 - Gerät eignet sich für eine Vielzahl von kostensensitiven Verbraucheranwendungen die eine gute Leistung und den Betrieb mit einer 5 - V - Analogversorgung und einer 3 3 - V - Digitalversorgung erfordern. Die Herstellung des PCM1808 - Geräts erfolgt mit einem hochmodernen CMOS - Prozess. Das Gerät ist in einem kleinen 14 - poligen TSSOP - Gehäuse erhältlich.Merkmale: 24 - Bit Delta - Sigma Stereo A/D Wandler Einseitiger Spannungseingang: 3 Vp - p Hohe Leistung: THD+N: - 93 dB (typisch) SNR: 99 dB (typisch) Dynamikbereich: 99 dB (typisch) Dekimationsfilter mit Überabtastung: Überabtastfrequenz: 64 Durchgangsbandwelligkeit: 0 05 dB Stoppbanddämpfung: - 65 dB Integrierter Hochpassfilter: 0 91 Hz (48 kHz) Flexible PCM - Audio - Schnittstelle Master - oder Slave - Modus wählbar Datenformate: 24 - Bit I2S 24 - Bit linksbündig Leistung: Down und Reset durch Anhalten des Systemtakts Analoger Antialias - LPF enthalten Abtastrate: 8 kHz - 96 kHz Systemtakt: 256 fS 384 fS 512 fS Auflösung: 24 Bit Duale Stromversorgungen: 5 V für Analog 3 3 V für Digital Gehäuse: 14 - poliges TSSOP Das Gehäuse enthält: 1 x Platine mit Pins
