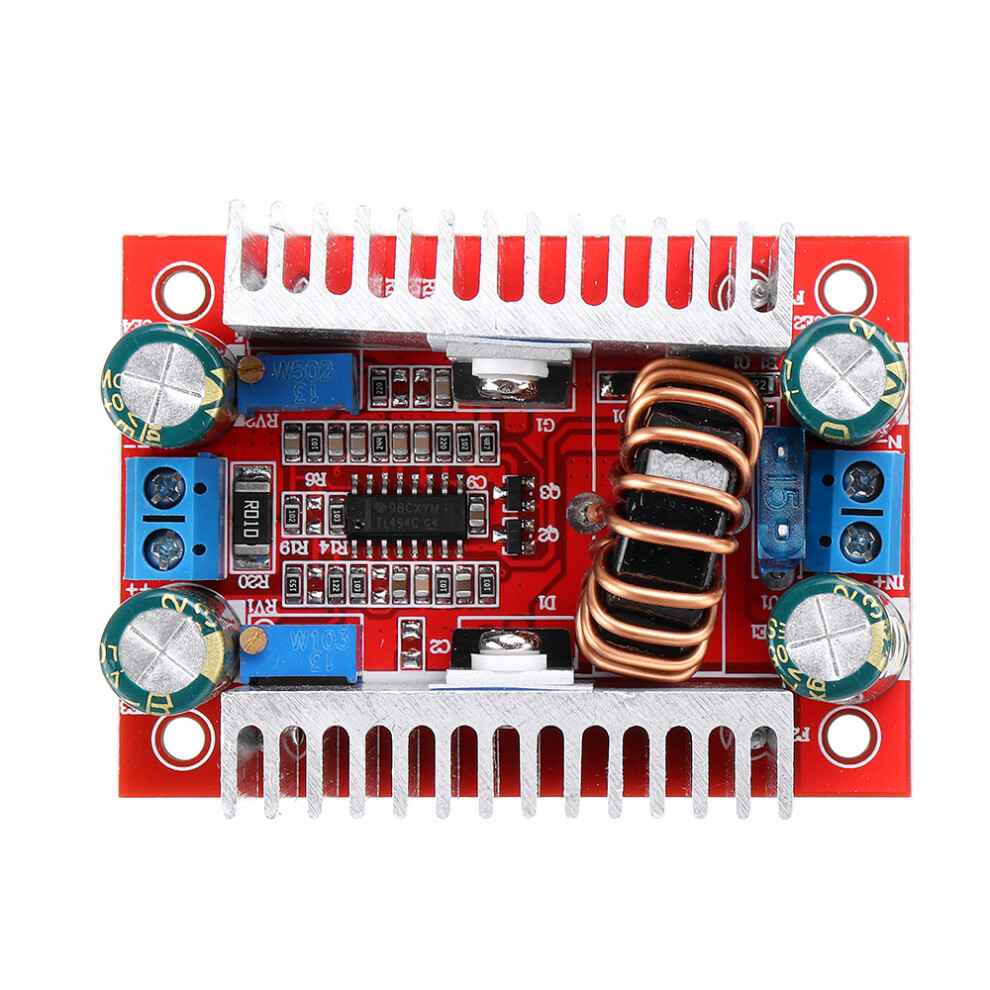

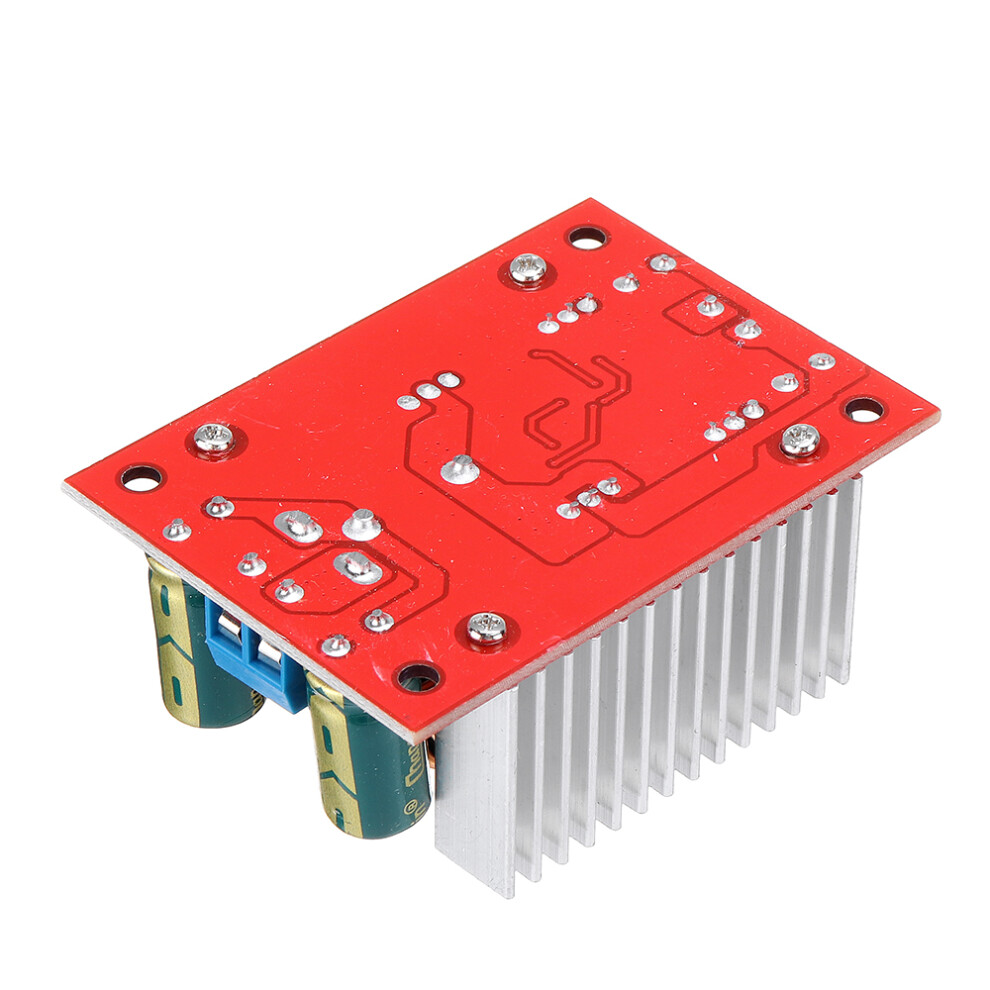

DC-DC 15A einstellbarer Boost-Konverter Konstantstrom-Netzteil-Modul Auto-Ladegerät Transformator LED-Treiber

DC-DC 15A einstellbarer Boost-Konverter Konstantstrom-Netzteil-Modul Auto-Ladegerät Transformator LED-Treiber Beschreibung

Spezifikation: Modulname: 400 W Boost-Konstantstrommodul Modulart: nicht isoliertes Boost-Modul (BOOST) Eingangsspannung: DC8. 5 V-50 V Eingangsstrom: 15A (MAX) über 8A oder Modultemperatur über 65 Grad bitte die Wärmeableitung verstärken Statischer Arbeitsstrom: etwa 10mA (gemessen wenn 12 V auf 20 V ansteigt je höher die Ausgangsspannung desto höher wird der Leerlaufstrom) Ausgangsspannung: 10-60 V kontinuierlich einstellbar (geeignet für Anwendungen bei denen die Eingangsspannung niedriger als die Ausgangsspannung ist und nicht heruntertransformiert werden kann. ) Ausgangsstrom: 12A MAX überschreitet 7A oder die Modultemperatur überschreitet 65 Grad bitte die Wärmeableitung verstärken (abhängig vom Druckunterschied zwischen Ein- und Ausgang je größer der Druckunterschied desto kleiner der Ausgangsstrom) Konstantstrombereich: 0. 2-12A Maximale Ausgangsleistung: = Eingangsspannung*10A z. B. : Eingang 12 V*5A=60 W Eingang 24 V*5A=120 W Eingang 36 V*5A=180 W Eingang 48 V*5A=240 W Arbeitsfrequenz: 150KHz Wirkungsgrad: 96% typisch (Wirkungsgrad hängt von Eingang Ausgangsspannung Strom und Druckunterschied ab) Überstromschutz: Ja (wenn der Eingang 15A überschreitet wird die Ausgangsspannung automatisch mit einem bestimmten Fehlerbereich reduziert. ) Installationsmethode: 4 Schraublöcher 2. 5 mm Verdrahtungsart: Anschlussblock Modulgröße: Länge 67 mm Breite 48 mm Höhe 28 mm Modulnettogewicht: etwa 65 Gramm Einstellmethode für Ausgangsspannung/Strom: 1. Passen Sie den Ausgangsspannungspoti an (Spannung gegen den Uhrzeigersinn erhöhen und Spannung im Uhrzeigersinn verringern) stellen Sie die Ausgangsspannung auf den benötigten Spannungswert ein je nach Ihren Lastanforderungen. Zum Beispiel wird die Spannung von 10 LED-Strängen auf 37 V eingestellt. (Drehen Sie die Spannung gegen den Uhrzeigersinn hoch und im Uhrzeigersinn herunter) 2. Drehen Sie den Ausgangsstrompotentiometer etwa 30 Umdrehungen im Uhrzeigersinn stellen Sie den Ausgangsstrom auf das Minimum ein schließen Sie die LED an und passen Sie den Strompotentiometer auf den benötigten Strom an. Zum Laden von Batterien nachdem die Batterie entladen ist wird sie an den Ausgang angeschlossen um den Strom einzustellen. (Beim Laden muss die entladene Batterie zur Einstellung verwendet werden da der verbleibende Batteriestrom den Ladestrom verringert. ) (Drehen Sie den Strom im Uhrzeigersinn herunter drehen Sie den Strom gegen den Uhrzeigersinn hoch) Hinweis: Bitte verwenden Sie keine Kurzschlüsse zur Stromanpassung. Die Schaltungsstruktur des Boost-Moduls kann nicht durch Kurzschluss angepasst werden. Anwendungsbereich: 1. DIY ein geregeltes Netzteil Eingang 12 V Ausgang kann von 12-50 V eingestellt werden. 2. Um Ihre elektronischen Geräte mit Strom zu versorgen können Sie den Ausgangswert entsprechend Ihrer Systemspannung einstellen. 3. Als Fahrzeugstromversorgung kann es Ihren Laptop PDA oder verschiedene digitale Produkte mit Strom versorgen. 4. DIY eine Hochleistungs-Notebook-Mobile-Stromversorgung: ausgestattet mit einem leistungsstarken 12 V Lithium-Akkupack damit Ihre Bücher überall hell leuchten können. 5. Stabilisierung der Spannung von Solarpanels. 6. Laden von Batterien Lithiumbatterien usw. 7. Antrieb von Hochleistungs-LED-Lichtern. Lieferumfang: 1 x Stromversorgungsmodul
