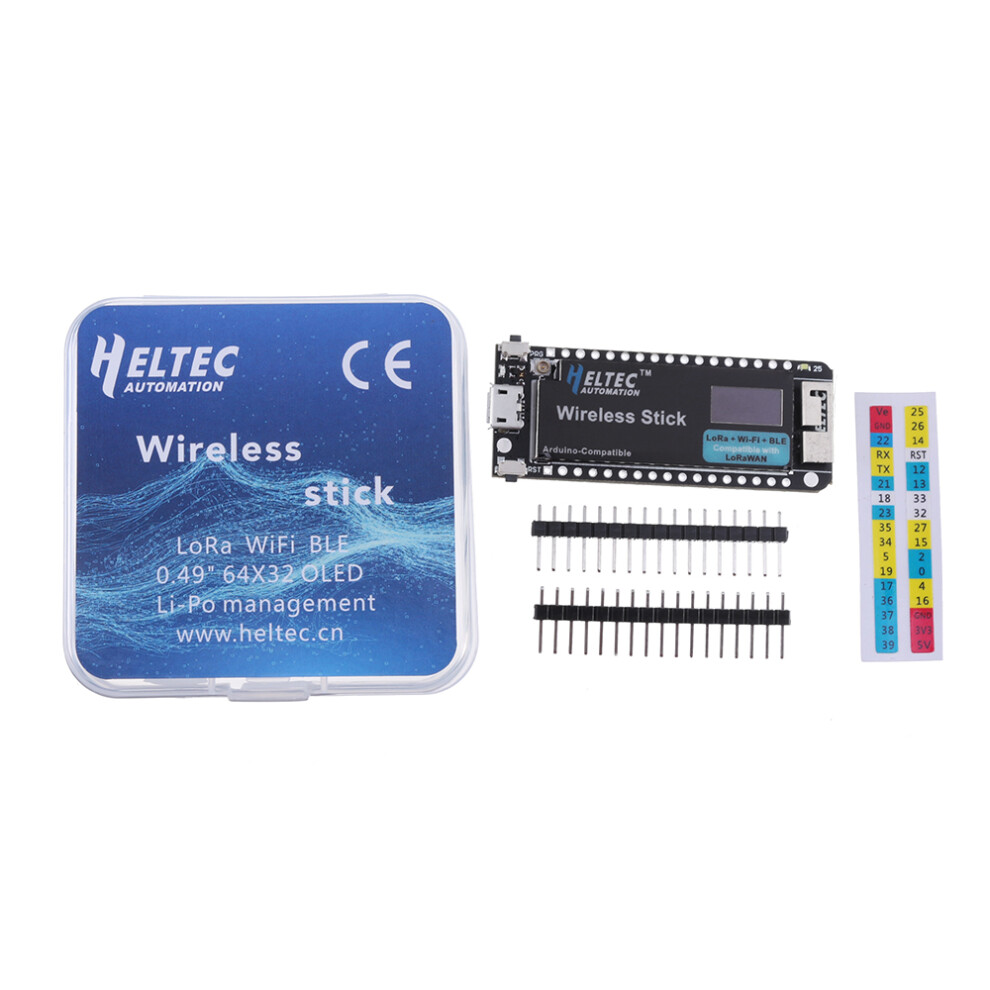

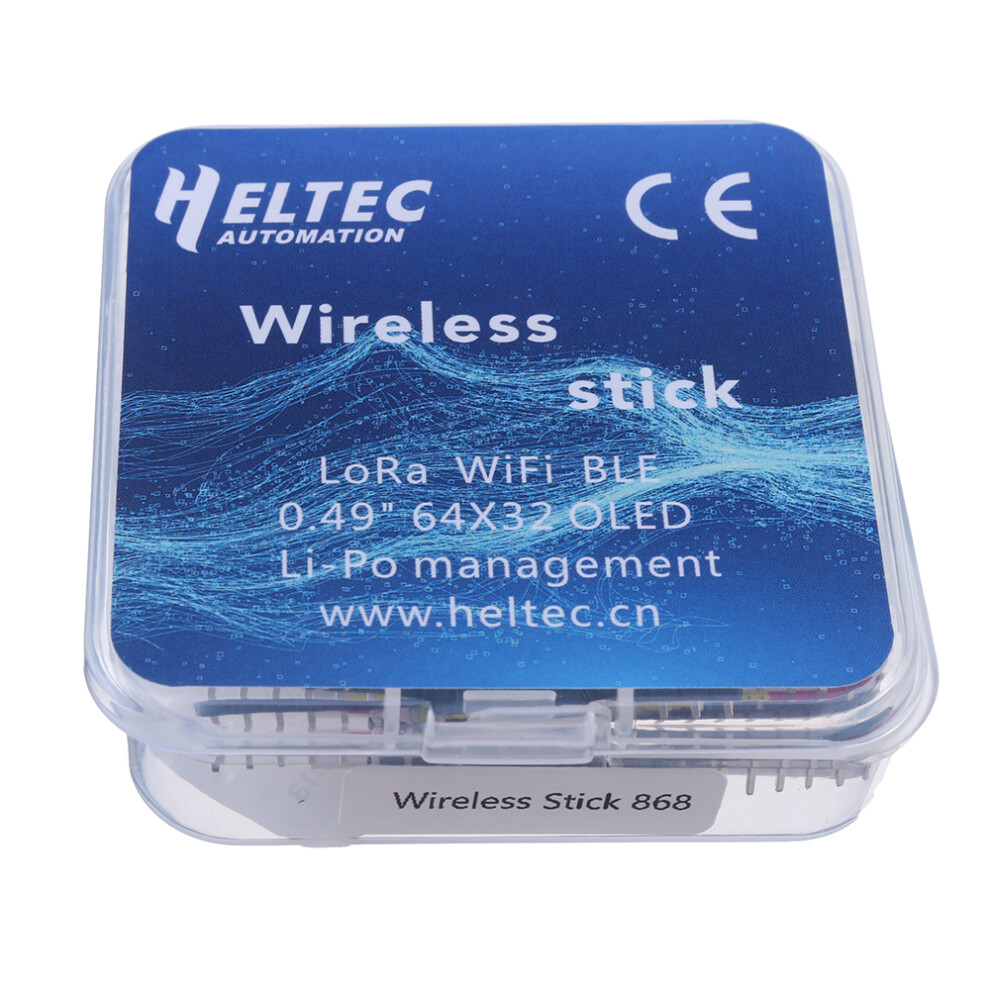

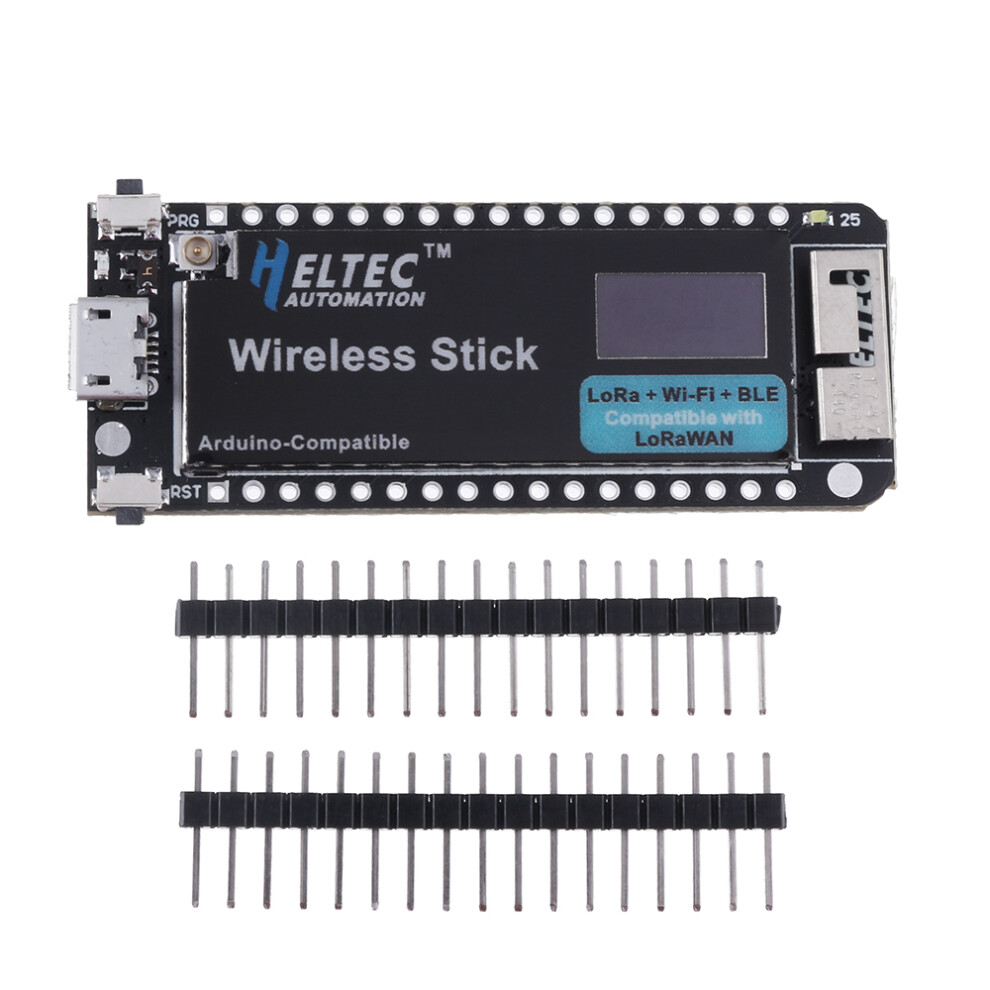

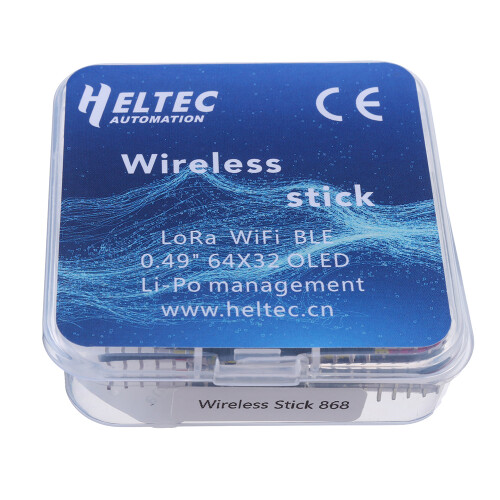

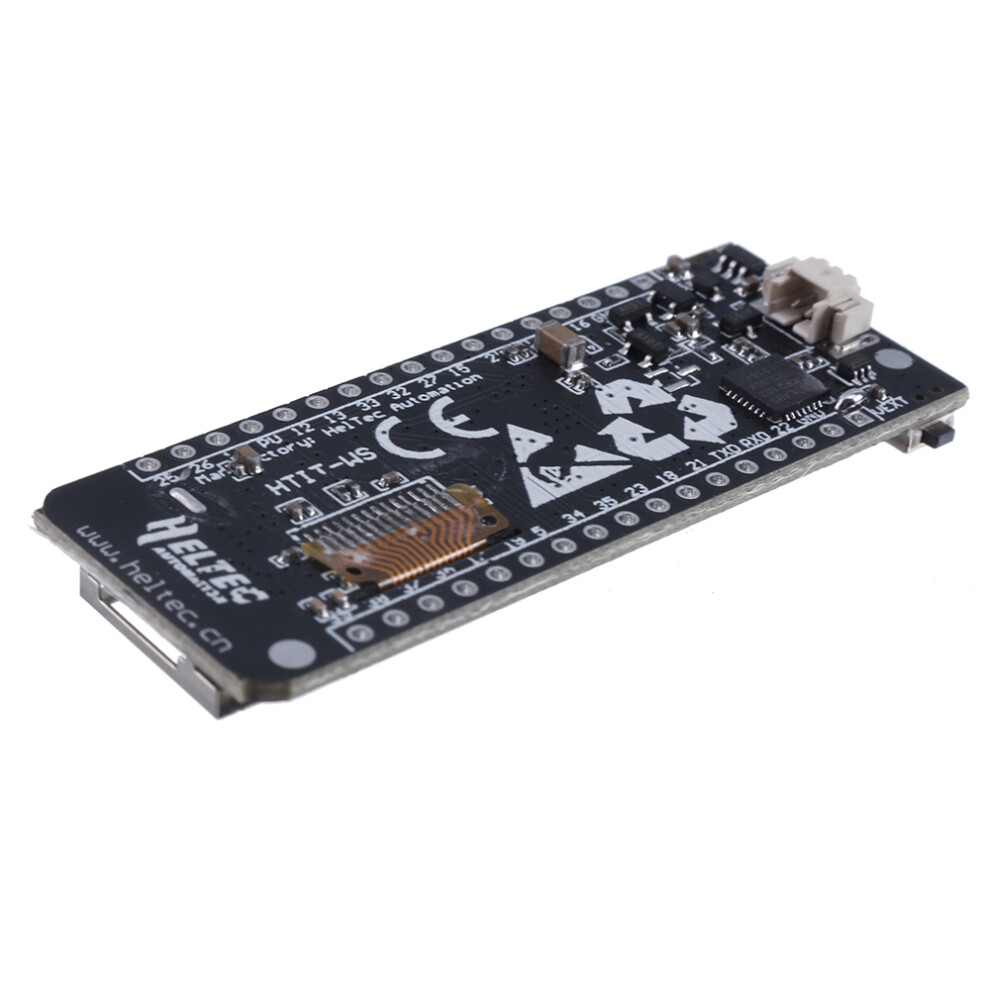

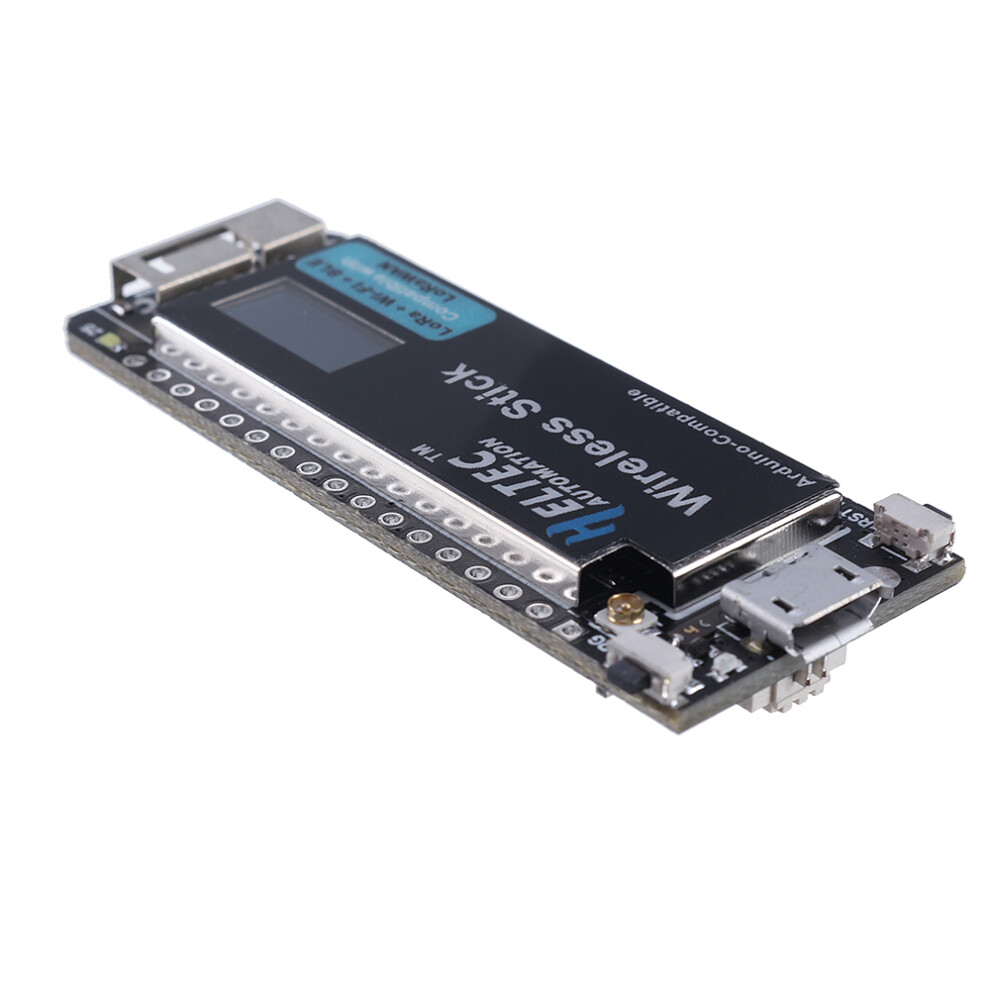

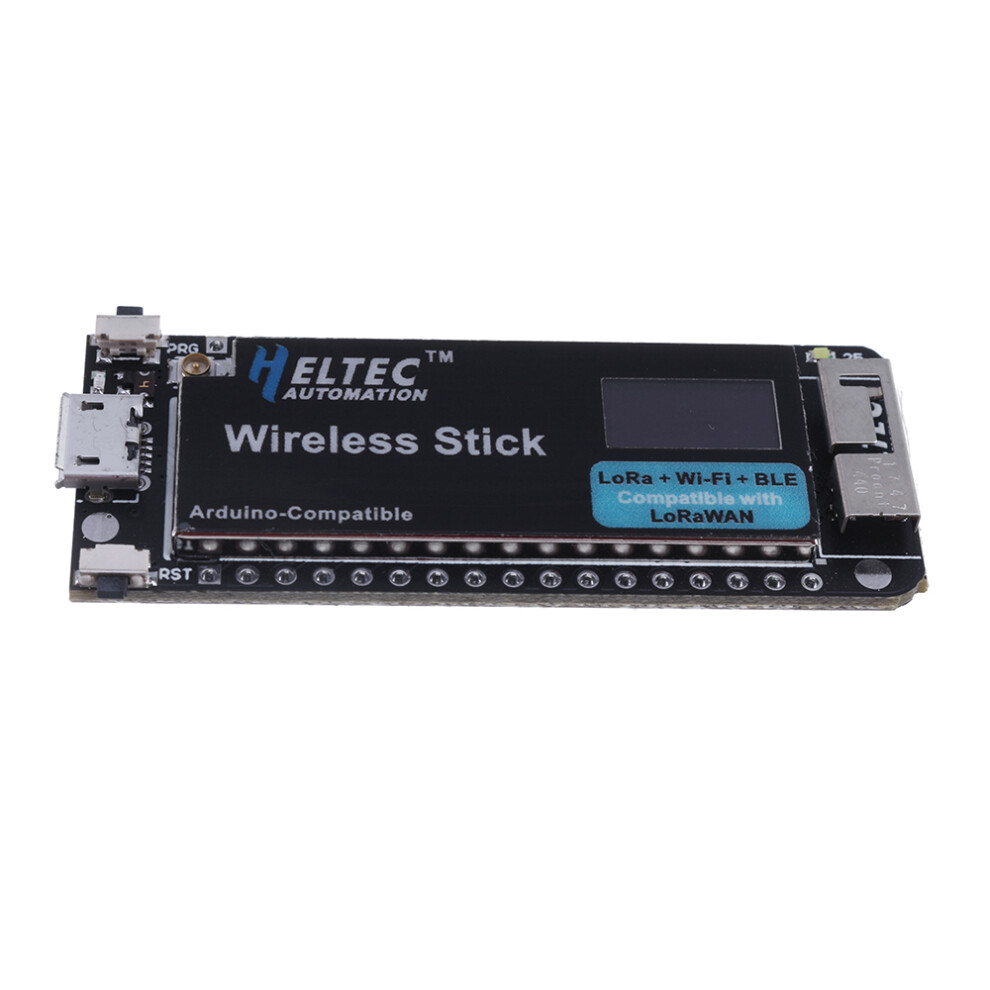

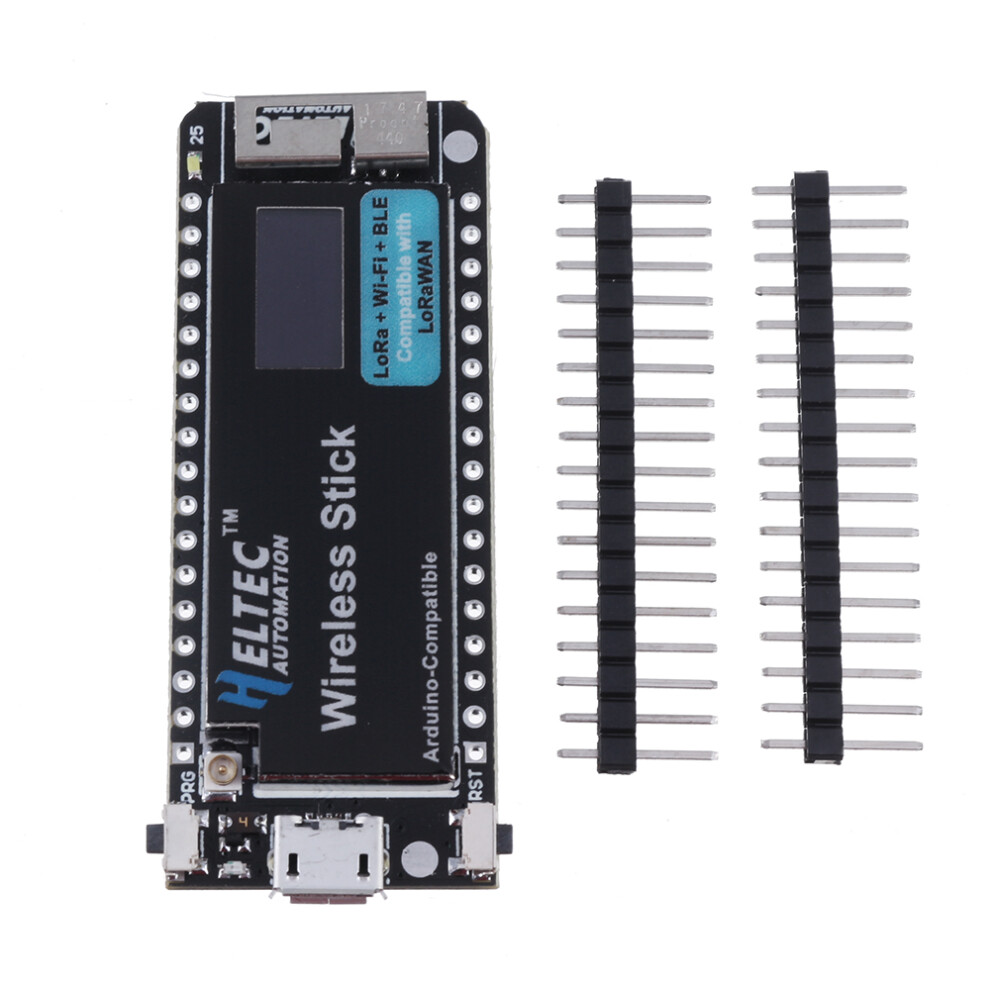

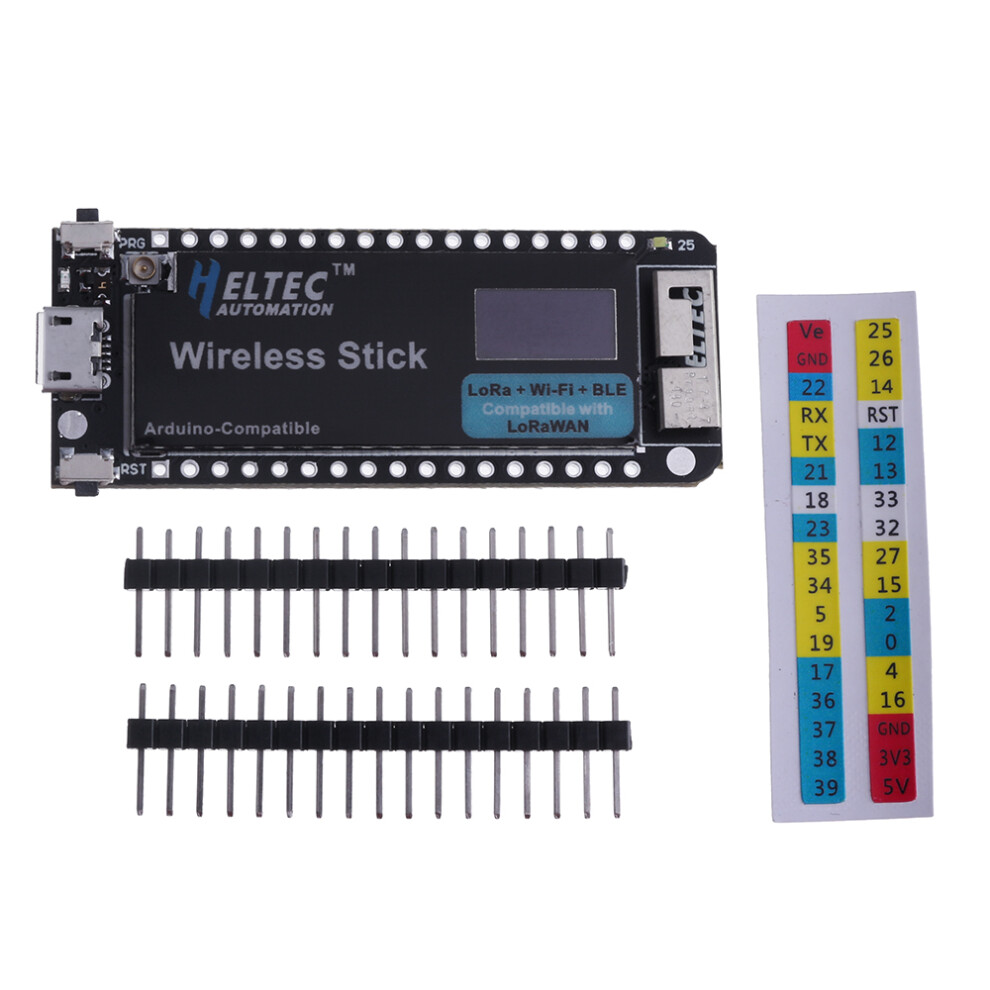

ESP32 Entwicklungsboard Wireless Stick SX1276 LoRaWAN Protokoll WIFI BLE

ESP32 Entwicklungsboard Wireless Stick SX1276 LoRaWAN Protokoll WIFI BLE Beschreibung

Heltec LoRa Node Produkte Unterschiedstabelle: Die Produktfamilie "Heltec LoRa" umfasst bereits folgende Optionen: LoRa-Spreizspektrumkommunikation (Knoten); Batteriebetrieben; Gutes RF-Schaltungsdesign und Impedanzanpassung. Produkt Typ① MCU FLASH Batterie Batterieerkennung Vext③ Niedriger Stromverbrauch④ Display WiFi LoRa 32 Entwicklungsboard ESP32 4MB Lithium② x x x OLED (128 64) WiFi LoRa 32(V2) (Produkt-ID: 1639291) Entwicklungsboard ESP32 8MB Lithium② 800uA OLED (128 64) Wireless Stick (Dieser Artikel) Entwicklungsboard ESP32 8MB Lithium② 800uA OLED (64 32) Wireless Stick Lite (Produkt-ID: 1638098) Entwicklungsboard ESP32-PICO 4MB Lithium② 35uA x Wireless Shell (Produkt-ID: 1638101) Modul ESP32-PICO 4MB - x 10uA x LoRa Kit 151 (Produkt-ID: 1639289) Entwicklungsboard STM32L151CBU6 128kB Lithium x x 7uA x LoRa Node 151 (Produkt-ID: 1638100) Entwicklungsboard STM32L151CCU6 256kB 1/2 AA Lithiumchloridsulfatbatterie 1. 8uA x Turtle Board (Produkt-ID: 1638099) Entwicklungsboard STM32L432KC 256kB AAA x 2 5uA x Hinweise: ① - Typ: Entwicklungsboard - Kann direkt verwendet werden; Modul - Nur Kernfunktion muss mit externem PCB oder Schaltung zusammenarbeiten. ② - Lithium: Alle Lithiumbatteriefassungen für Heltec-Boards sind SH1. 25-2; ③ - Vext: 3. 3 V(500mA) Ausgang für die Stromversorgung externer Geräte (z. B. Sensoren) im Tiefschlafmodus kann Vext softwareseitig abgeschaltet werden; ④ - Niedriger Stromverbrauch: Niedrigstromdesign der Produkte des gesamten Schaltkreises die gemessenen Daten sind der Strom des Systems im Tiefschlaf. Merkmale: - Basierend auf WiFi LoRa 32 hat es eine kleinere Größe 0. 49" OLED-Display und bessere RF-Eigenschaften. - CE-Zertifikat; - Mikroprozessor: ESP32 (Dual-Core 32-Bit MCU + ULP-Kern) mit LoRa-Knoten-Chip SX1276/SX1278; - Micro-USB-Schnittstelle mit einem vollständigen Spannungsregler ESD-Schutz Kurzschlussschutz RF-Abschirmung und anderen Schutzmaßnahmen; - Onboard SH1. 25-2 Batteriefassung integriertes Lithium-Batteriemanagementsystem (Lade- und Entladeverwaltung Überladungsschutz Batteriestromerkennung USB/Batteriestromautomatischer Umschaltung); - Integriertes WiFi LoRa Bluetooth drei Netzwerkverbindungen Onboard-Wi-Fi Bluetooth dedizierte 2. 4GHz Metall 3D-Antenne reservierte IPEX (U. FL) Schnittstelle für LoRa-Nutzung; - Onboard 0. 49-Zoll 64*32 Punktmatrix OLED-Display das zur Anzeige von Debugging-Informationen Batteriestrom und anderen Informationen verwendet werden kann; - Integrierter CP2102 USB-zu-Seriell-Port-Chip praktisch für Programm-Downloads Debugging-Informationen; - Unterstützt die Arduino-Entwicklungsumgebung; - (Exklusiv) Unterstützt die Arduino-Version des ESP32 + LoRaWAN-Protokoll-Routinen die von Heltec bereitgestellt werden. Dies ist ein Standard-LoRaWAN-Protokoll das mit jedem Gateway/Basisstation das das LoRaWAN-Protokoll ausführt kommunizieren kann (erfordert Seriennummernaktivierung nur die Entwicklung des Unternehmens) Das Board ist verfügbar die Seriennummer kann auf dieser Seite abgefragt werden); - Mit gutem RF-Schaltungsdesign und grundlegenden Niedrigstromdesign (Schlafstrom 800uA) ist es für IoT-Anwendungsanbieter bequem Lösungen schnell zu überprüfen und Anwendungen bereitzustellen; Quelle Parameter MCU ESP32 (240MHz Tensilica LX6 Dual-Core + 1 ULP 600 DMIPS 520KB SRAM Wi-Fi Dual-Mode Bluetooth) LoRa-Chip SX1276 LoRa-Bänder EU_433 CN_470_510 EU_863_870 US_902_928 vier Bänder optional Maximale LoRa-Ausgangsleistung 18dB 2dB Hardware-Ressourcen UART x 3; SPI x 2; I2C x 2; I2S x 1 12 - Bits ADC; 8 - Bits DAC 29 allgemeine GPIO Display 0. 49 Zoll 64*32 OLED-Display FLASH 4MB (32M-Bits) SPI FLASH Schnittstelle Micro USB x 1; LoRa-Antennenschnittstelle (IPEX) x 1 Größe 50. 2 25. 5 9. 74 mm USB zu UART Brücke CP2102 Batterietyp 3. 7 V Lithium (SH1. 25 2) Batterieerkennungsschaltung Stromsteuerung für externe Geräte (Vext) Niedrigstromdesign Tiefschlaf 800uA Elektrische Eigenschaften Bedingung Minimum Typisch Maximum Stromversorgung USB betrieben (500mA) 4. 7 V 5 V 6 V Lithium betrieben (250mA) 3. 3 V 3. 7 V 4. 2 V 3. 3 V (Pin) betrieben (150mA) 2. 7 V 3. 3 V 3. 5 V 5 V (Pin) betrieben (500mA) 4. 7 V 5 V 6 V Stromverbrauch (mA) WIFI-Scan 115mA WIFI AP 135mA LoRa 10dB Emission 50mA LoRa 12dB Emission 60mA LoRa 15dB Emission 110mA LoRa 20dB Emission 130mA Ausgang 3. 3 V Pin-Ausgang 500mA 5 V Pin-Ausgang (nur USB betrieben) Entspricht dem Eingangsstrom Stromsteuerung für externe Geräte (Vext 3. 3 V) 350mA Lieferumfang: 1 x ESP32 Entwicklungsboard So installieren Sie die Heltec ESP32 Arduino Entwicklungsumgebung: http: //www. heltec. cn/wifi_kit_install/ Wireless Stick Quellcode: Heltec ESP (ESP32 & ESP8266) Framework (die Basis der Heltec ESP-Serie Produkte Arduino-Laufzeitumgebung): https: //github. com/Heltec-Aaron-Lee/WiFi_Kit_series Heltec ESP32 Bibliothek (muss mit Heltec ESP Framework arbeiten): https: //github. com/HelTecAutomation/Heltec_ESP32 Heltec ESP32 LoRaWAN Bibliothek (eine standardisierte LoRaWAN-Protokollbibliothek die von Heltec Automation bereitgestellt wird benötigt eine Lizenz zur Aktivierung: http: //www. heltec. cn/search/): https: //github. com/HelTecAutomation/ESP32_LoRaWAN Wireless Stick Quellcode: https: //github. com/Heltec-Aaron-Lee/WiFi_Kit_series/blob/master/PinoutDiagram/Wireless_Stick. pdf Zusammenfassung häufiger Probleme: https: //docs. heltec. cn/#/en/faq/heltec_esp_series_common_problem_summary AutoCAD & 3D-Zeichnung: AutoCAD 2017 Version Zeichnung: https: //docs. heltec. cn/download/Wireless_Stick. dwg Solid Works 2014 Version 3D Zeichnung: https: //docs. heltec. cn/download/WirelessStick. zip Interessante Anwendungen von Benutzern: Ein-Kanal LoRa-Gateway-Lösung: https: //github. com/things4u/ESP-1ch-Gateway-v5. 0 Grafische Benutzeroberfläche zeigt Sensordaten an (Wireless Stick + Sensor + Grafana): https: //www. rosietheredrobot. com/2019/07/hard-grapht. html
