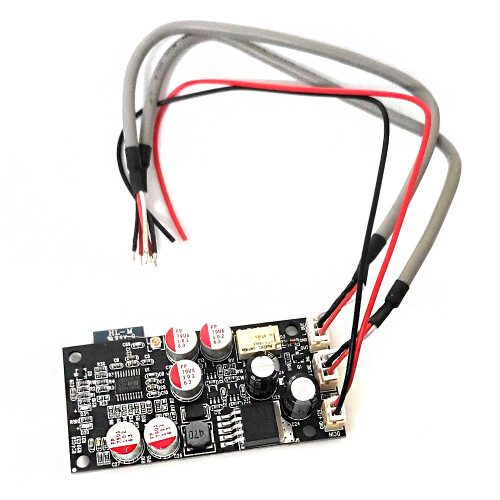

JC-303 Bluetooth 5. 0 Empfangs-DAC Decoder Audio Bluetooth Modul Audio Decodierungsplatine

JC-303 Bluetooth 5. 0 Empfangs-DAC Decoder Audio Bluetooth Modul Audio Decodierungsplatine Beschreibung

Übersicht: Dieses Modul eignet sich zur Nachrüstung von Audioequipment wie Verstärkern Verstärkermodulen DY Vorverstärkern usw. Es verwandelt die traditionelle kabelgebundene Übertragung in eine drahtlose Bluetooth-Übertragung. Das Modul verwendet den Qualcomm 5. 0 Hochleistungs-Bluetooth-Chip und die Bluetooth 5. 0 Hochversion gewährleistet eine hohe Datenübertragung sodass die Audiodaten verlustfrei an den analogen Leistungsverstärker übertragen werden. Um eine drahtlose HF-Qualität zu erreichen. Das Modul unterstützt 16bit / 48khz verlustfreie Empfang und die Klangqualität erreicht CD-Niveau. Es ist ein wirklich verlustfreies Bluetooth-Empfängermodul. Dieses Modul empfängt Bluetooth und der pcm5102a Dekodierungskern gibt standardmäßige einseitige analoge Audiosignale aus. Das Audiosignal kann direkt an den Vor- oder Nachverstärker ohne Hinzufügen eines DAC-Dekoders angeschlossen werden. Um die Modifikation für DY-Freunde zu erleichtern verfügt das Modul über einen AUX-Eingang für externe lineare Audioquellen. Der AUX- und Bluetooth-Eingang werden durch das originale NEC-Hochpräzisionsrelais umgeschaltet. Der AUX-Eingang wird direkt durch das Relais ohne Chipverarbeitung umgeschaltet. Dies gewährleistet den verlustfreien Ausgang des AUX-Audios an den Verstärker. Spezifikationen: 1. DC-Stromversorgungseingangsinterface GND ist der negative Pol der Stromversorgung +12 ist der positive Pol der Stromversorgung. Breite Spannung: 6-36 V 2. AUX-Audiointerface LINE_INR Eingang des rechten Kanals GND gemeinsame Erdung LINE_INL Eingang des linken Kanals 3. Audioausgangsinterface ROUT Ausgang des rechten Kanals GND gemeinsame Erdung OUT Ausgang des linken Kanals 4. Audio-Umschaltrelais importiert von NEC garantiert die Übertragung der Klangqualität und die Lebensdauer. 5. Bluetooth-Antennenbuchseninterface verwendet zur Installation einer externen 2. 4 g Antenne zur Verbesserung des Bluetooth-Signalempfangs offen und ungehindert 6. Bis zu 20 Meter oder mehr externe Antenne hinzufügen um den Empfang durch Wände zu unterstützen. Wenn das Modul in einem Metallgehäuse installiert ist 7. Installieren Sie eine externe Antenne (eine 2. 4 g-Antenne wie ein Router) um einen vollständigen Signalempfang zu gewährleisten. Außen Kunststoff 8. Keine externe Antenne ist an der Seite des Gehäuses oder im Holzgehäuse erforderlich. 9. Bluetooth-Arbeitsanzeige 1 10. Bluetooth-Arbeitsanzeige Tipps: Wenn nach der Modifikation der Bluetooth-Verstärker beim Arbeiten ein leichtes Rauschen oder Interferenzrauschen auftritt fügen Sie eine Niedrigstromversorgung über 6-36V50MA hinzu und trennen Sie das Bluetooth-Modul um das Rauschproblem zu lösen. Gemeinsame Stromversorgung mit Geräten ist anfällig für gemeinsame Erdungsinterferenzen und Rauschpegel. Lieferumfang: 1 x Bluetooth 5. 0 Empfangs-DAC-Dekoder Was macht der AUX-Eingang mit Relais? Antwort: Dies dient dazu das Problem zu lösen einen Bluetooth-Empfängerboard an einen Verstärker oder aktiven Lautsprecher mit nur einem Audioeingang anzuschließen. Zum Beispiel hat ein Computer-Aktivlautsprecher nur eine Eingabefunktion und Sie können beim Anschluss an ein Bluetooth-Empfängerboard keine externe Audioquelle wie eine Computer-Soundkarte oder einen CD-Player anschließen. Der Audioeingang muss abgezogen werden was sehr unpraktisch ist. Wenn Sie einen AUX-Eingang haben können Sie die Bluetooth-AUX-Schnittstelle verwenden um Computer-Soundkarten oder CD-Player und andere externe Audioquellen anzuschließen. Die Ausgangsschnittstelle des Bluetooth-Empfängerboards wird mit dem Eingangsterminal des aktiven Lautsprechers verbunden sodass Sie das Kabel nicht abziehen müssen. AUX-Modus. Nach der Bluetooth-Verbindung wird automatisch auf den Bluetooth-Ausgang umgeschaltet das Trennen des Bluetooth schaltet automatisch auf die AUX-Schnittstelle um und die Stromversorgung ist ebenfalls die direkte Verbindung des AUX.
