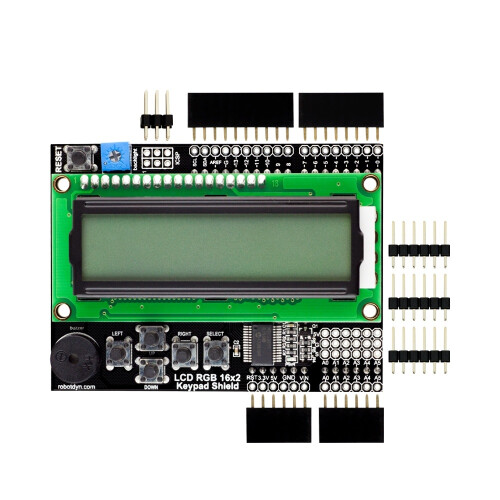

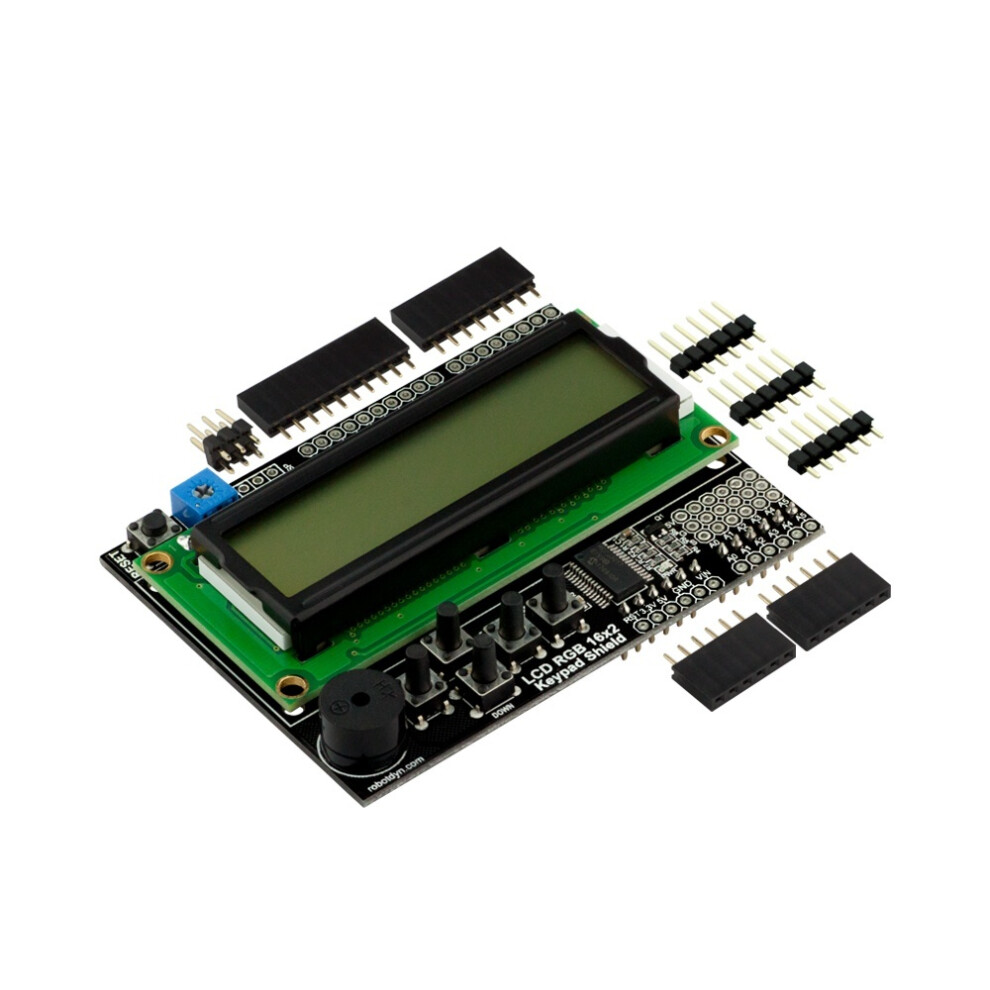

LCD RGB 16 2 + Tastatur + Summer Shield Display

LCD RGB 16 2 + Tastatur + Summer Shield Display Beschreibung

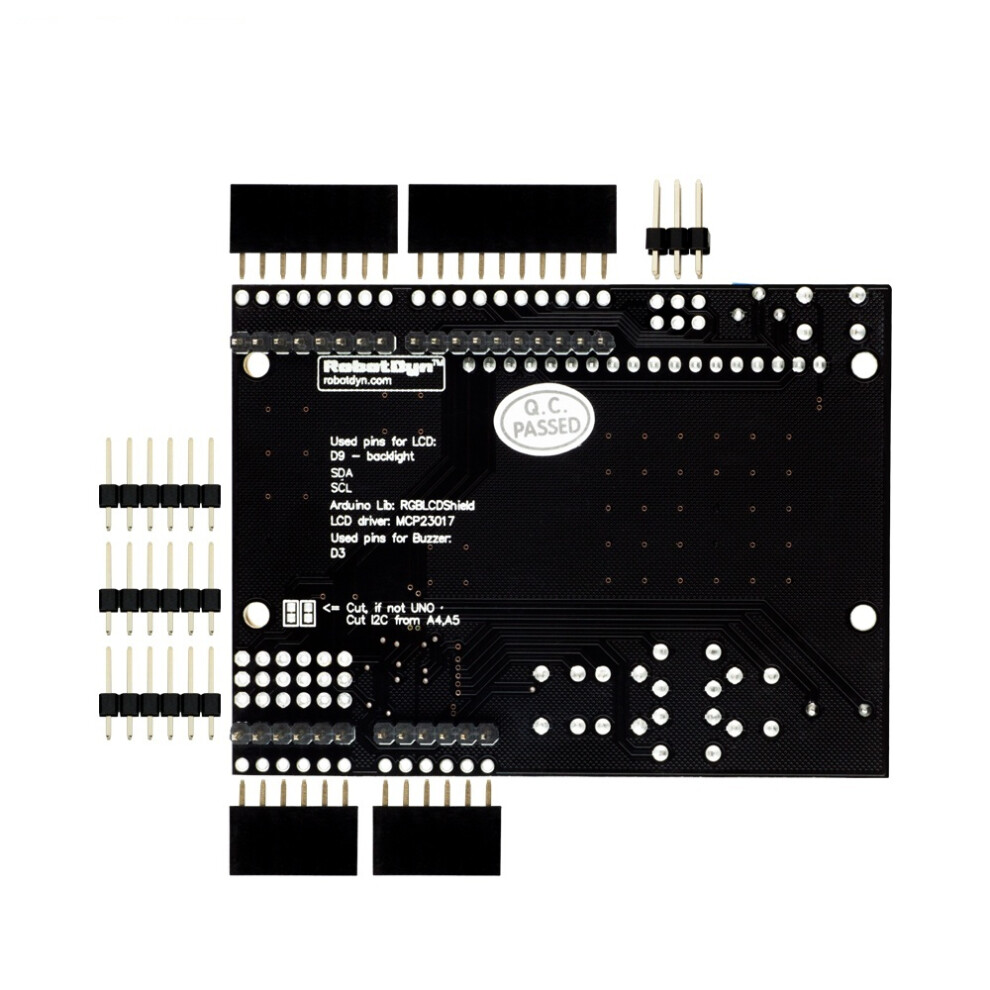

Merkmal: Dies ist ähnlich wie andere 16 2 Zeichen-LCDs Shields die Sie zuvor gesehen haben aber mit einem lebhaften Unterschied: Die Hintergrundbeleuchtung ist tatsächlich eine RGB-LED. Das bedeutet dass Sie die Hintergrundbeleuchtung dieses Displays in jede gewünschte Farbe ändern können indem Sie die drei Hintergrundbeleuchtungsstufen steuern. Sehr praktisch wenn Sie einige Umgebungsinformationen vermitteln möchten. Leider benötigen diese LCDs ziemlich viele digitale Pins 6 zur Steuerung des LCDs und dann vielleicht weitere 3 zur Steuerung der RGB-Hintergrundbeleuchtung insgesamt also 9 Pins. Das ist die Hälfte der verfügbaren Pins auf einem klassischen Arduino! Also haben wir das LCD-Shield entwickelt das es Ihnen ermöglicht ein 16 2 Zeichen-LCD bis zu 3 Hintergrundbeleuchtungs-Pins UND 5 Tasten-Pins nur über den I2C-Bus auf dem Arduino zu steuern! Für den Anschluss an den I2C-Bus haben wir den I/O-Erweiterer MCP23017 verwendet. Für die Ein/Aus-Hintergrundbeleuchtung wurde Pin D9 verwendet. Außerdem haben wir für eine interaktivere Benutzeroberfläche den Summer hinzugefügt. Jetzt können Sie neben der Ausgabe von Textinformationen auch ein Tonsignal ausgeben. Der Summer ist an Pin D2 angeschlossen. Das Shield verwendet nur die I/O-Pins D2 D9 SDA SCL. Alle anderen Pins sind frei. Dieses Shield ist für 'klassische' Arduinos wie den Uno Duemilanove Diecimilla usw. konzipiert und verwendet die I2C-Pins an Analog 4 und Analog 5. Es funktioniert auch perfekt mit Arduino Mega R3. Für die Verwendung mit Mega R3 muss die Verbindung zu A4 A5 auf der Unterseite getrennt werden. 5 Steuerknöpfe haben eine Höhe von 10 mm und haben die gleiche Höhe wie der Bildschirm. Dies ist praktisch wenn Sie Ihr Projekt in ein Gehäuse einfügen. Das Kit enthält auch weibliche Stiftleisten um externe Module mit dem Shield zu verbinden. Wir haben diese Stiftleisten nicht verlötet es ist praktisch wenn Sie Ihr Projekt in das Gehäuse einsetzen. Für die Arduino IDE verwenden Sie bitte die Bibliothek: RGBLCDShield. Das Paket enthält: 1 x Platine
