LD6002 Radarmodul, 60G Millimeterwellen-Körperzeichen-Überwachungssensor

LD6002 Radarmodul, 60G Millimeterwellen-Körperzeichen-Überwachungssensor Beschreibung

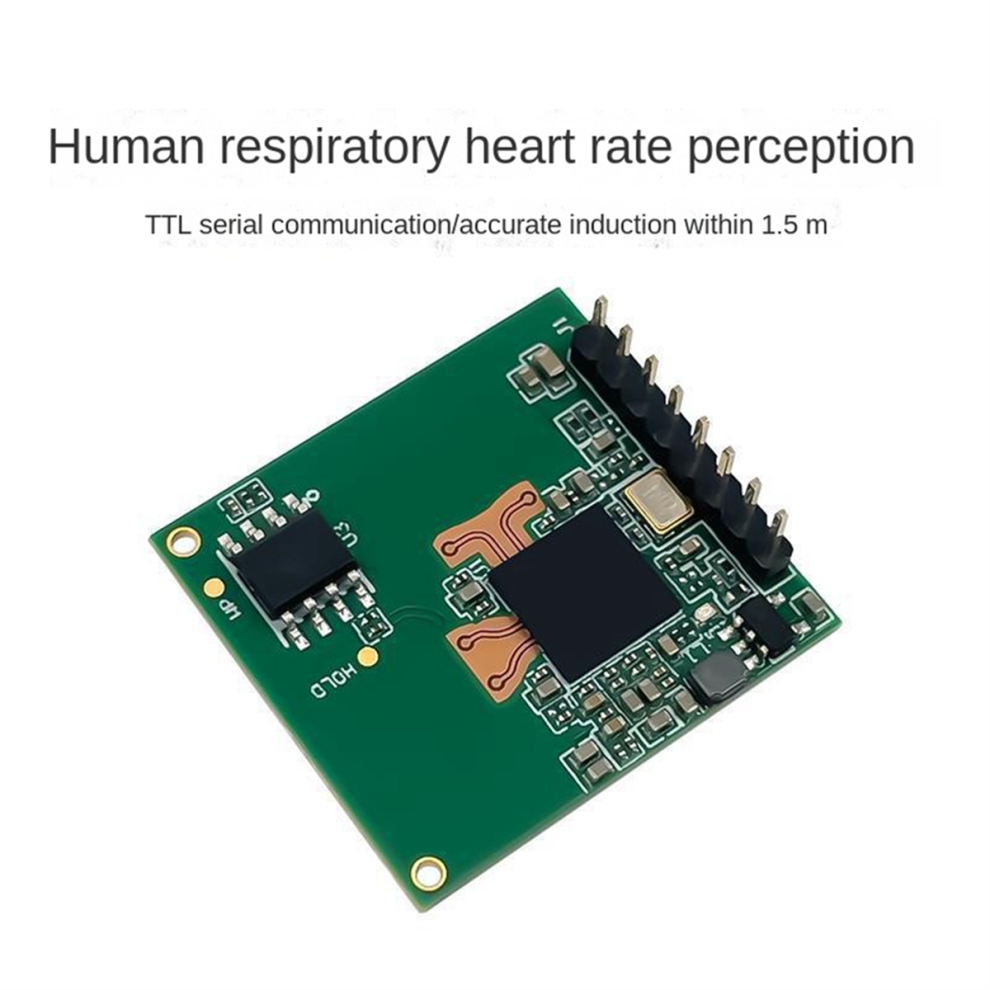

Hocheffizientes Radarmodul: Das LD6002 60G Radarmodul nutzt den FMCW-Radarmechanismus und erkennt effektiv vom menschlichen Körper reflektierte Radarechos. Seine fortschrittlichen Radarsignalverarbeitungsalgorithmen ermöglichen präzise Echtzeitmessungen der Herzfrequenz und Atemfrequenz einer einzelnen Person.
Optimale Stromversorgung: Das Radarmodul unterliegt strengen Spezifikationen für die Stromversorgung. Diese erfordert eine Versorgungsspannung von 3,2-3,4 V, eine Welligkeit von weniger als 50 mV und eine Stromstärke von 1 A. Bei Verwendung einer DCDC-Stromversorgung wird für einen reibungslosen Betrieb eine Schaltfrequenz von mindestens 2 MHz empfohlen.
Schnelle Erkennung und detaillierte Messwerte: Unser Sensor benötigt nur 1 Minute, um die Erkennung aufzubauen, mit einer maximalen Erkennungskapazität von einer Person. Mit einem Leistungsbedarf von 3,3 V und der Bereitstellung detaillierter Messungen der Atmungs- und Herzschlagmuster der Person ist es ein unverzichtbares Instrument zur Gesundheitsüberwachung.
Großer Erfassungsbereich: Der Sensor erfasst Daten innerhalb eines Azimut- und Neigungswinkels von 60 und einer Erfassungsreichweite von 0,4 bis 1,5 m und zielt speziell auf die Atmung, den Herzschlag/Thorax ab. Dies gewährleistet eine genaue Erkennung und Verfolgung der Atmungs- und Herzfrequenz.

Arbeitsfrequenz: 60 G (58-62 GHz)
Sendeleistung: 12 dBm

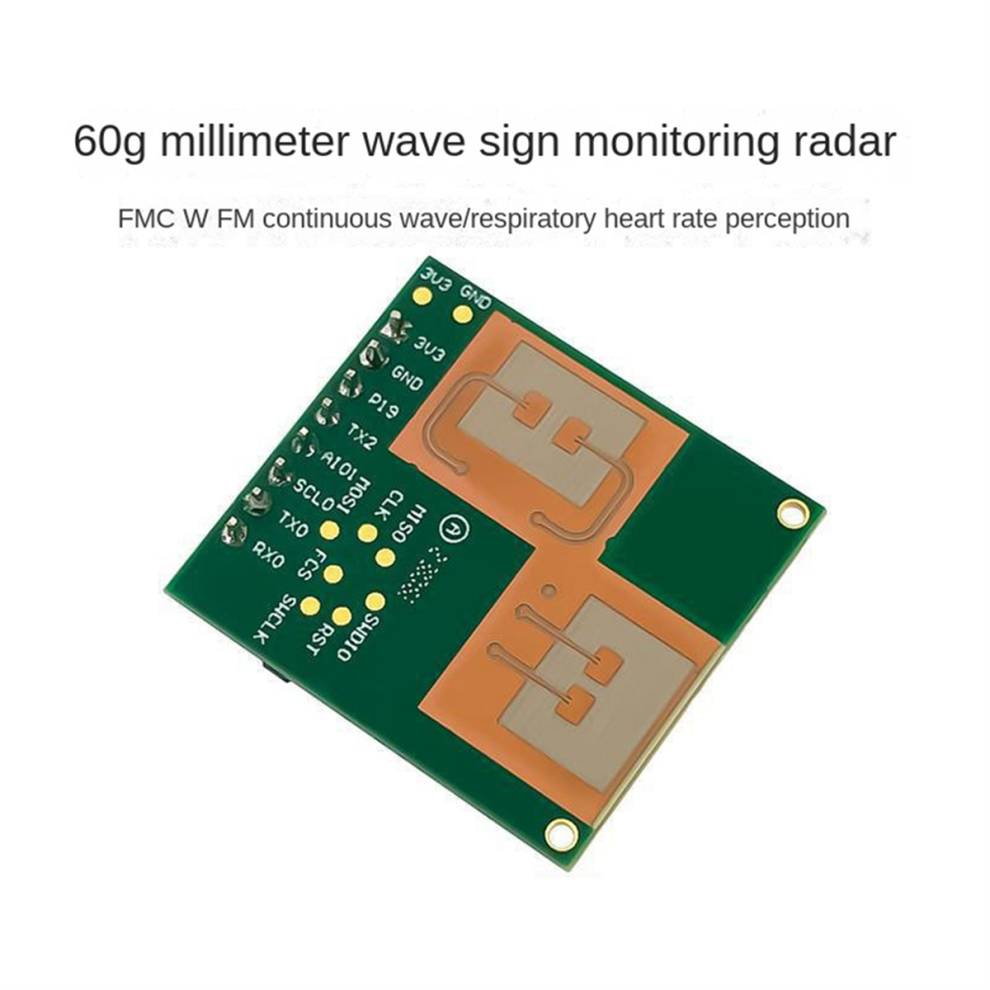

Modulationsverfahren: FMCW
Antennengewinn: 4 dBi
Erfassungswinkel: Azimutwinkel 60/Neigungswinkel 60
Erfassungsdistanz: 0,4-1,5 m (Atmung und Herzschlag/Brust)
Genauigkeit der Atmungsmessung: 90 % (typisch)
Frequenzbereich der Atmungsmessung: 9-48 Schläge/min
Genauigkeit der Herzschlagmessung: 90 % (typisch)
Frequenzbereich der Atmungsmessung: 60-150 Schläge/min
Aktualisierungszeit: 50 ms
Erfassungszeit: 1 Min
Maximale Anzahl getesteter Personen: 1 Person
Anforderungen an die Stromversorgung: 3,3 V (typ.)/1 A
Arbeitstemperatur: -20 C - +85 C
Umgebungstemperatur: 40 C - +85 C
Datenformat: serielle Schnittstelle, ASCII-Ausgabe

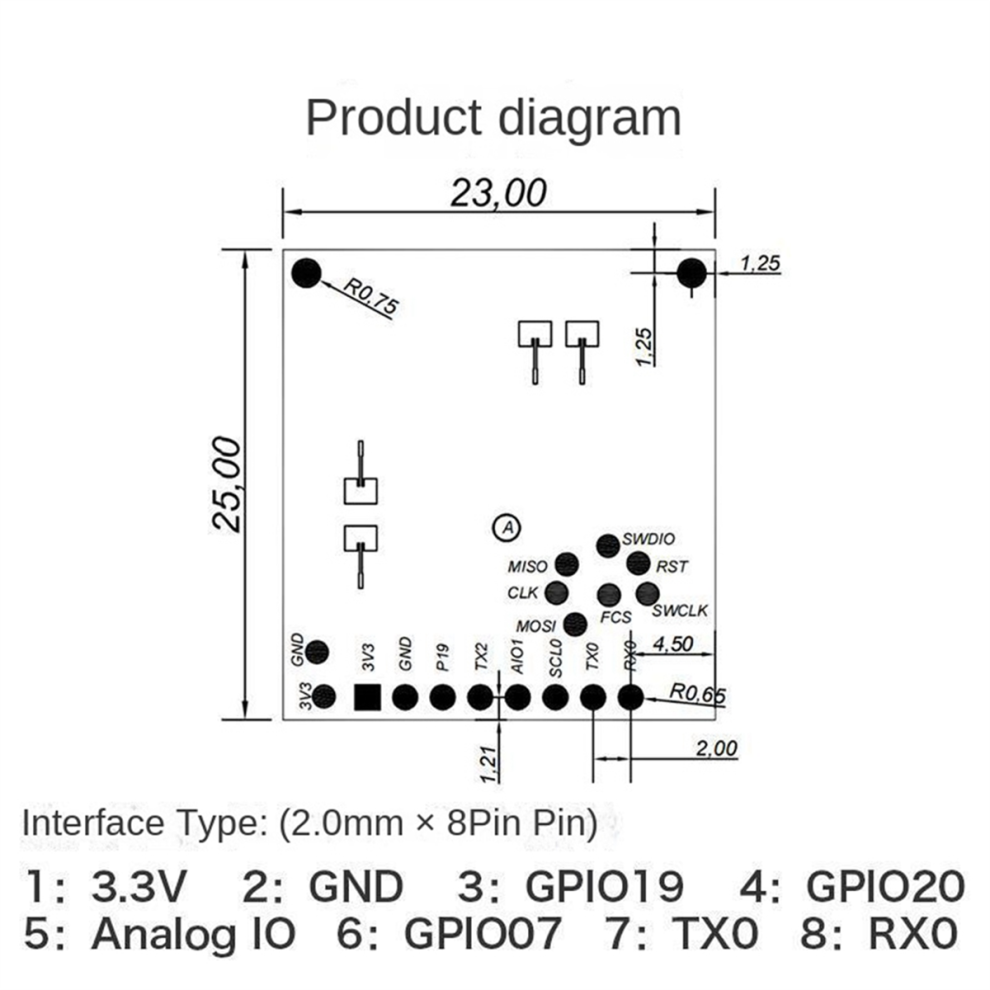

Verpackungsform: Standard-Stiftleiste (2,0 mm x 8 Pins)
Farbe: Grün
Material: PCB

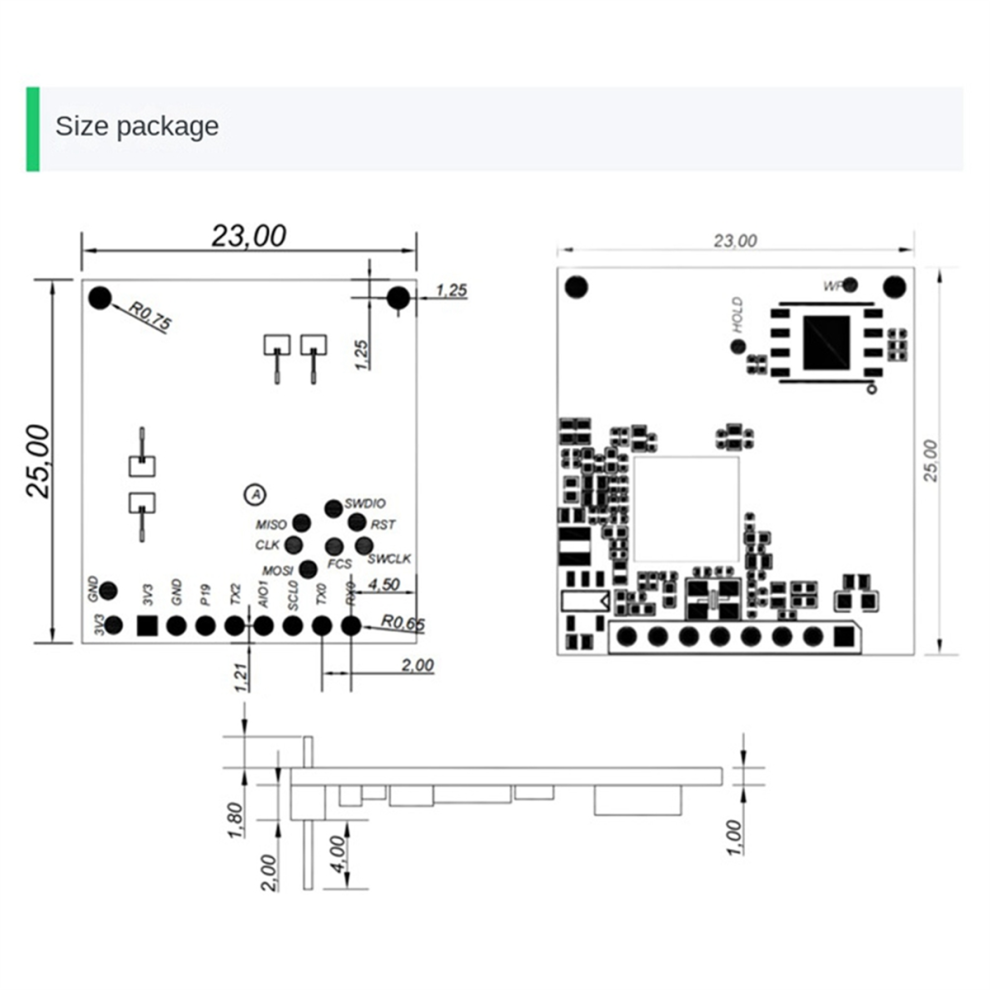

Größe: 25 x 23 mm

Lieferumfang:
1 x Sensormodul

Nur der oben genannte Lieferumfang, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Displays können dazu führen, dass die Farbe auf dem Bild etwas anders als das Original ist. Der zulässige Messfehler beträgt +/- 1-3 cm.
