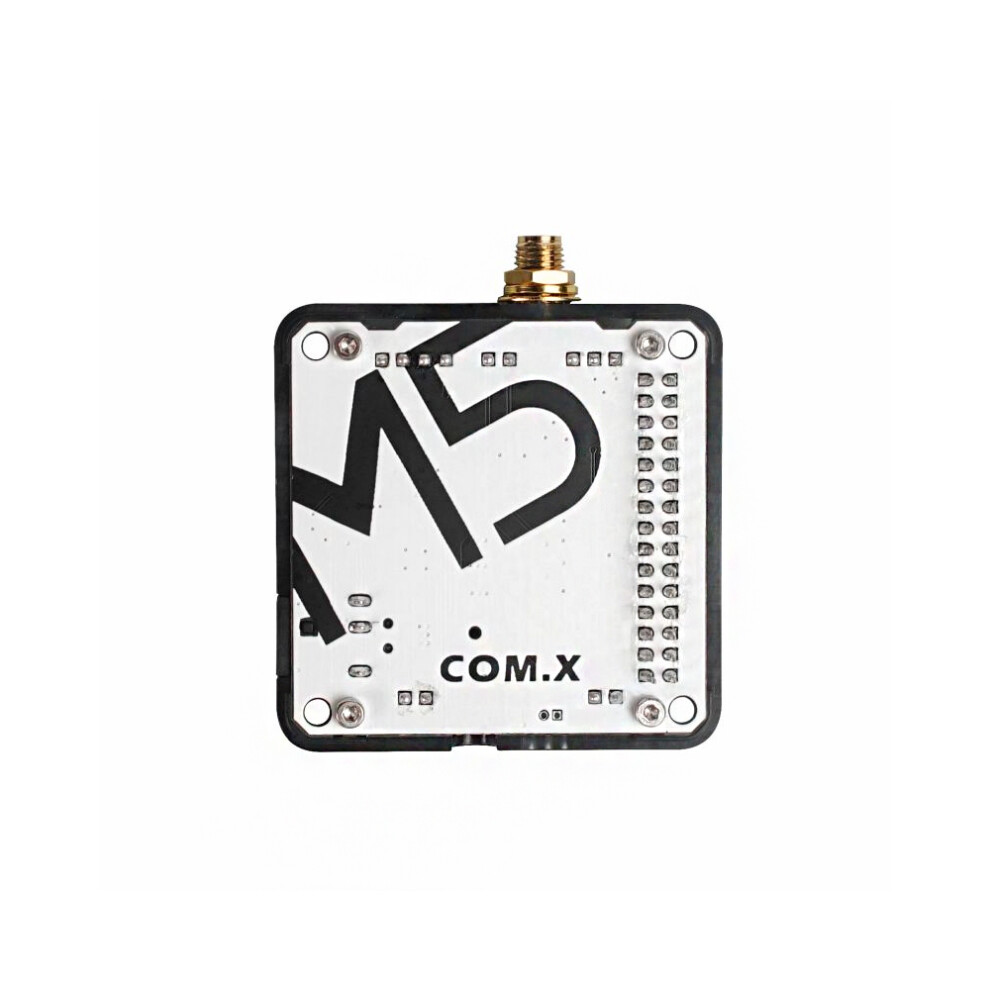

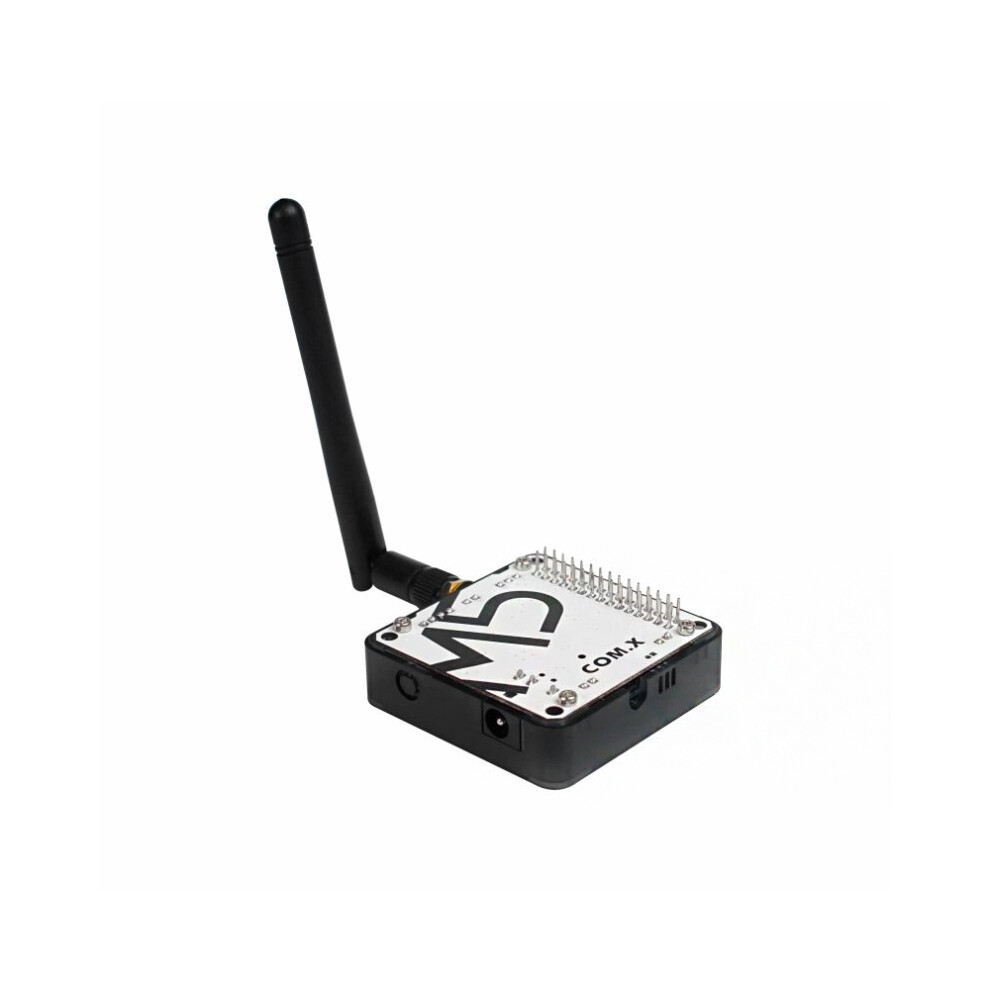

M5Stack COM. GSM Modul SIM800C Eingebautes 2 g Kommunikationsmodul ESP32 Stapelbares Modul mit SMA Antenne

M5Stack COM. GSM Modul SIM800C Eingebautes 2 g Kommunikationsmodul ESP32 Stapelbares Modul mit SMA Antenne Beschreibung

Beschreibung: COM. X GSM ist ein stapelbares 2 g-Kommodul mit dem integrierten Kommunikationsmodul SIM800C. Die Arbeitsfrequenz von COM. X GSM beträgt GSM/GPRS 850/900/1800/1900MHz und es kann SMS und Dateninformationen mit geringem Stromverbrauch übertragen. Das Modul hat einen DC-Stromeingang und kann eine 5 V-12 V-Stromversorgung über ein externes Netzteil bereitstellen. Um dem Benutzer die Konfiguration der Pins zu erleichtern wird ein DIP-Schalter verwendet um die Pins einzustellen. Dieses Modul ist besonders geeignet für die Fernablesung von Zählern intelligente tragbare Geräte intelligentes Parken kommunale Verwaltung und andere IoT-Branchen mit extrem niedrigem Stromverbrauch und kleinem Format als Kernanforderungen. Eigenschaften: - Stapelbares Design - Unterstützung von SMS-Text- und Datenübertragung - Unabhängige externe Stromversorgung - AT-Befehlssteuerung - SIM-Kartentyp: MicroSIM - Statussignal: zwei LED-Anzeigen (Strom-/Netzstatus) - Betriebsspannung: 3 4-4 4 V - Typischer Stromverbrauch im Schlafmodus: 0 88mA - Externe Antenne: SMA-Antenne 2 5dBi - Serielle Kommunikation: UART 115200bps - Betriebstemperaturbereich: -40C bis 85C - Frequenzband: * Quad-Band 850/900/1800/1900MHz * GPRS Multi-Slot Klasse 12/10 * GPRS Mobilstation Klasse B - Datenübertragung: * GPRS Klasse 12: Maximal 85 6 kbps (Uplink/Downlink-Rate) * Unterstützung von PBCCH (Packet Broadcast Control Channel) * Codierungsschema: CS 1 2 3 4 * Integriertes TCP/IP TCP/IP UDP HTTP FTP-Protokoll * Unterstützung von USSD (Unstructured Supplementary Services Data) Im Lieferumfang enthalten: - 1x COM. X GSM-Modul - 1x SMA-Antenne Anwendungen: - Fernablesesystem für Zähler - Automatischer Web Spider SMS-Notifier - Drahtlose Kommunikation Spezifikation: Ressourcen Parameter Frequenzband GSM/GPRS 850/900/1800/1900MHz Netzwerkprotokoll TCP/IP/UDP/FTP/HTTP usw. Kommunikation UART 115200bps Antennengewinn 2 5dB 1880-1900MHZ/2320-2370MHZ 2575-2635MHZ Netto Gewicht 40 g Modul Größe 54*54*13 2 mm Paket Größe 60*57*17 mm Hinweis: 1. COM GSM RXD/TXD kann über den DIP-Schalter mit dem UART von M5Stack (TX(0/13/17)RX(5/15/16)) verbunden werden. Da diese GPIO in M5Stack Fire 16/17 standardmäßig mit PSRAM verbunden sind können Konflikte bei der Verwendung von GSM auftreten. Es wird empfohlen ein beliebiges Set von UART-Pins in den verbleibenden zwei Gruppen zu verwenden. 2. Der DIP-Schalter auf der rechten Seite ist für das GSM-Modul ungültig es ist keine Einstellung erforderlich. EasyLoader: Klicken Sie hier um herunterzuladen EasyLoader ist ein prägnanter und schneller Programmierer der ein integriertes Programm in Bezug auf das Produkt hat. Es kann in die Hauptsteuerung durch einfache Schritte gebrannt werden um eine Reihe von Funktionsprüfungen durchzuführen. Bitte installieren Sie den entsprechenden Treiber je nach Gerätetyp. M5Core-Host Bitte klicken Sie hier um das Installationshandbuch für den CP210X-Treiber anzuzeigen M5StickC/V/T/ATOM-Serie kann ohne Treiber verwendet werden) Verwandter Link: Datenblatt SIM800C-Datenblatt AT-Befehl SIM800C AT-Befehl Schaltplan: Klicken Sie hier PinMap: M5Stack TX(GPIO0/13/17) RX(GPIO5/15/16) 5 V GND COM GSM RX TX VIN GND MBUS PinMap: Klicken Sie hier Beispiel: Arduino IDE Um den vollständigen Code zu erhalten klicken Sie bitte hier.
