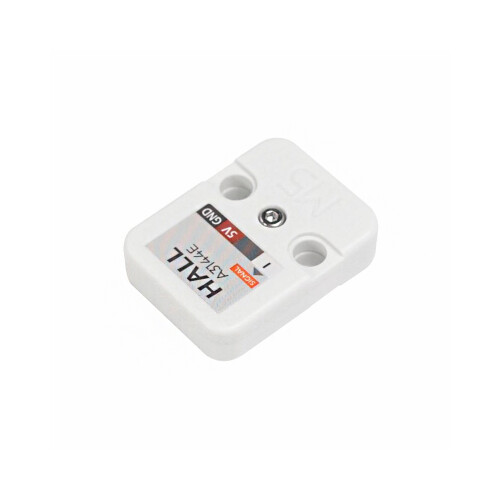

M5Stack Hall-Effekt-Sensormodul A3144E Logik-IC 74HC08D ESP32 Entwicklungsboard Türsensor-Alarm

M5Stack Hall-Effekt-Sensormodul A3144E Logik-IC 74HC08D ESP32 Entwicklungsboard Türsensor-Alarm Beschreibung

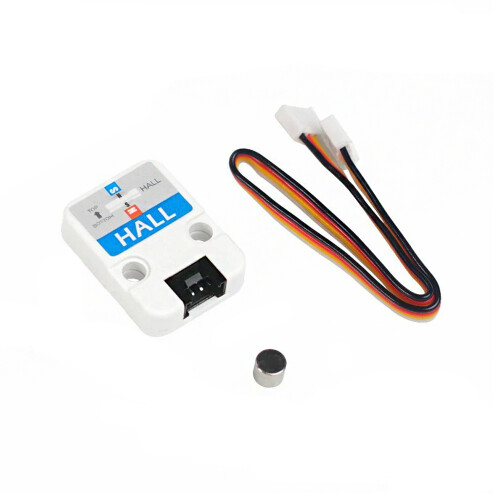

Beschreibung: Hall-Effekt-Einheit. Drei A3144E Hall-Sensor-Schalter sind intern integriert die von integrierten Schaltungen der 74HC-Serie verarbeitet werden. Ein Niedrigpegel-Signal kann erzeugt werden wenn der S-Pol des Magneten nahe der Oberseite des Sensors ist oder der N-Pol nahe der Rückseite und die interne LED-Anzeige leuchtet auf. Es wird häufig in Anwendungen wie Türsensor-Alarme Näherungssensoren Drehzahlmessung usw. verwendet. Die Vorderseite ist der Nordpol und der Niedrigpegel wird ausgegeben wenn das Südpol-Signal des Magnetfelds erkannt wird. Eigenschaften: - Unipolarer Hall-Schalter-Sensor - Schnelle Reaktion und hohe Empfindlichkeit - Statusanzeige - Niedrigpegel-Ausgang - Leigo-kompatibel Lieferumfang: - 1x Hall-Effekt-Einheit - 1x GROVE-Kabel (20 cm) - 1x Magnet Anwendung: - Türsensor-Alarm - Näherungserkennung im Magnetfeld - Geschwindigkeitsmessung Spezifikation: Spezifikation Parameter Hall sensor A3144E * 3 Logik IC 74HC08D Status anzeige ROTE LED Ausgangs- pegel Aktiv Niedrig Netto- gewicht 4 g Brutto- gewicht 17 g Produkt- größe 24*32*8 mm Paket- größe 67*52*11 mm EasyLoader: Klicken Sie hier um herunterzuladen EasyLoader ist ein prägnanter und schneller Programmierer der ein integriertes Programm enthält das mit dem Produkt verbunden ist. Es kann in die Hauptsteuerung in einfachen Schritten gebrannt werden um eine Reihe von Funktionsüberprüfungen durchzuführen. Bitte installieren Sie den entsprechenden Treiber je nach Gerätetyp. M5Core-Host Bitte klicken Sie hier um das Installationshandbuch für den CP210X-Treiber anzusehen M5StickC/V/T/ATOM-Serie kann ohne Treiber verwendet werden) PinMap: M5Core (PORT B) GPIO26 GPIO36 5 V GND Hall Effekt Einheit EINGANG 5 V GND Verwandte Links: A3144E Schaltplan: Klicken Sie hier um zu öffnen Beispiel: Arduin Klicken Sie hier um das Arduin-Beispiel herunterzuladen. UIFlow Klicken Sie hier um das UIFlow-Beispiel herunterzuladen.
