Micro: bit lichtempfindlicher Sensor Modul Lichtdetektion Helligkeit

Micro: bit lichtempfindlicher Sensor Modul Lichtdetektion Helligkeit Beschreibung

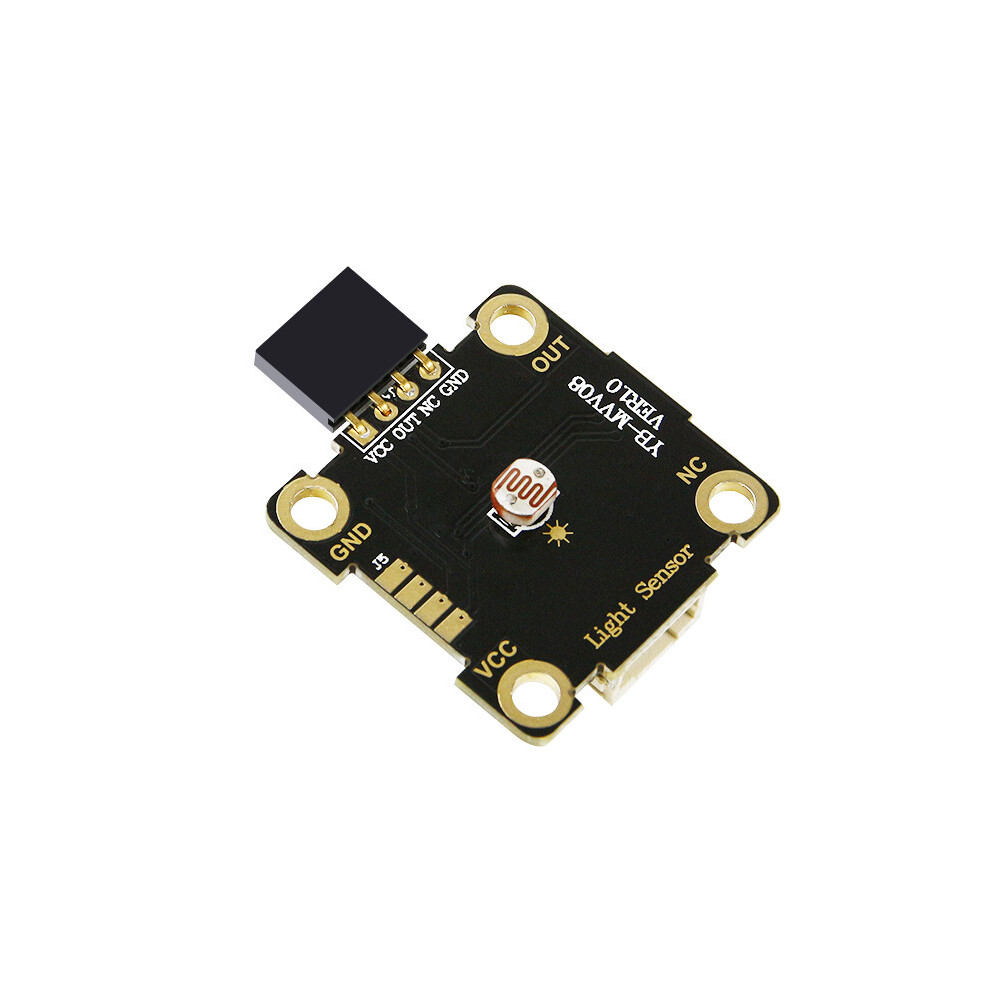

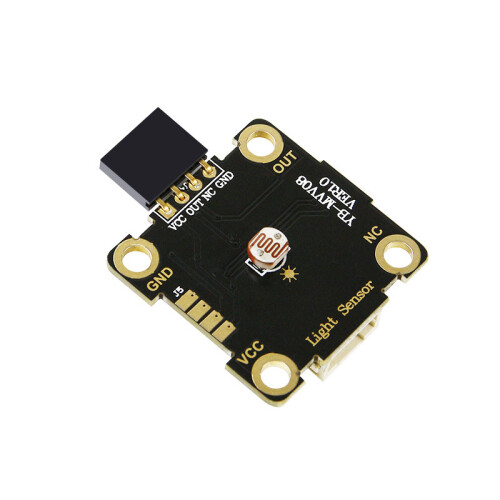

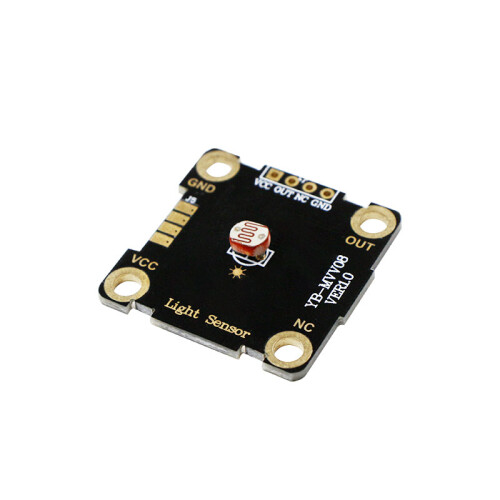

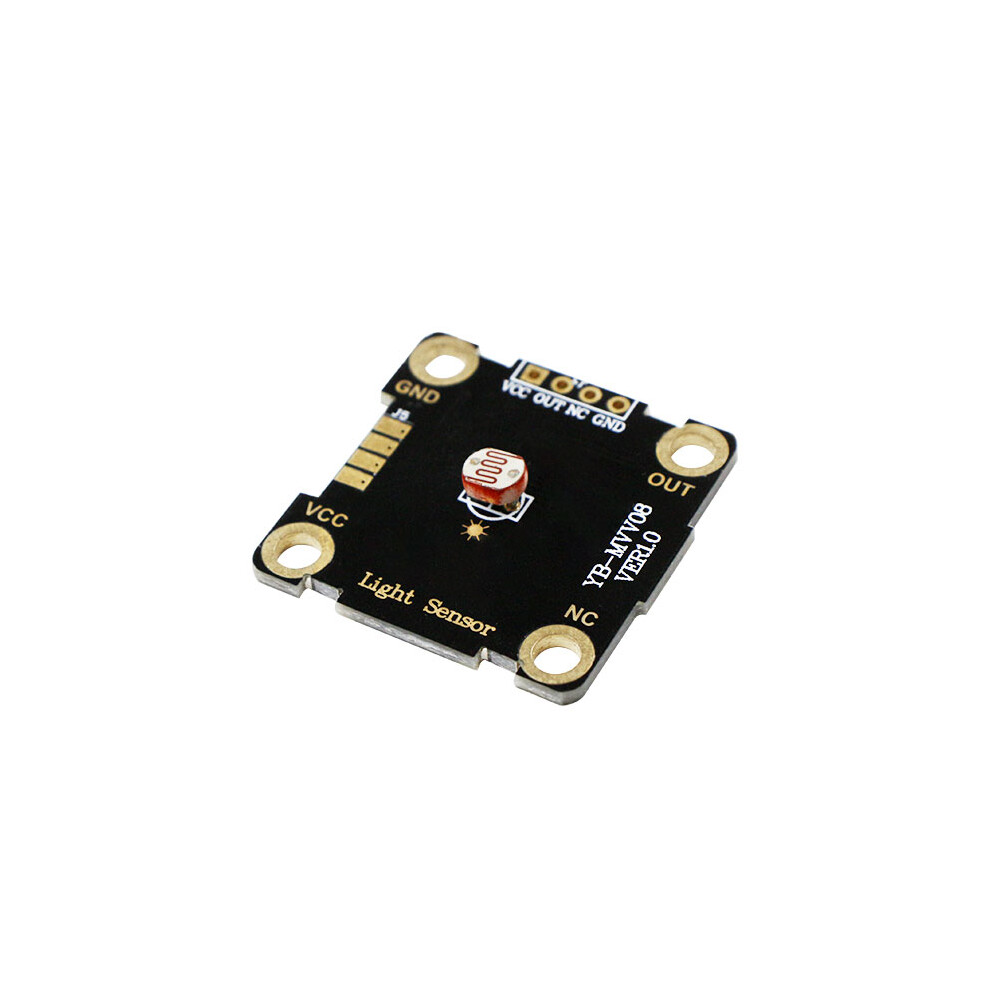

Einführung des lichtempfindlichen Moduls Weitere Informationen zum Herunterladen 1. Funktionsprinzip Lichtempfindliche Sensoren gehören zu den häufigsten Sensoren. Sie werden hauptsächlich in Fotowiderständen Photomultiplier-Röhren Fototransistoren Solarzellen Infrarotsensoren UV-Sensoren Faseroptik-Sensoren Farbsensoren CCDs und CMOS-Bildsensoren usw. verwendet. Dieses Modul ist ein lichtempfindlicher Widerstand als Sensor der ein optisches Signal in ein elektrisches Signal umwandelt. Der analoge Wert des Ausgangs des lichtempfindlichen Moduls reicht von 0 bis 1023. Je stärker die Lichtintensität desto kleiner wird der analoge Wert am OUT ausgegeben. Wenn die Lichtintensität schwach ist wird der OUT einen größeren analogen Wert ausgeben. 2. Praktische Anwendung 2. 1 Schaltüberwachung 2. 2 Automatische Beleuchtung 3. Über das Modul 3. 1 Das lichtempfindliche Modul verfügt über 4 Alligatorclip-Anschlüsse die GND VCC NC und OUT entsprechen. Der OUT-Pin ist der Signal-Ausgangspin des Moduls. 3. 2 4-polige Buchse. 3. 3 PH2. 0 Kabelschnittstelle. Der lichtempfindliche Sensor erkennt die Beleuchtungsintensität der aktuellen Umgebung. Je stärker die Beleuchtungsintensität desto kleiner wird der Wert am OUT-Pin ausgegeben. Je schwächer die Beleuchtungsintensität desto größer wird der Wert am OUT-Pin ausgegeben. Arbeitsspannung: 3 3 V/5 V
