PM2,5-Feinstaubsensor SDS011, Messbereich 0,3–10 μm, Laser

PM2,5-Feinstaubsensor SDS011, Messbereich 0,3–10 μm, Laser Beschreibung

PM2.5-Feinstaubsensor SDS011, Messbereich 0,3-10 μm, Laserbeschreibung: Dieses Produkt unterstützt eine Versorgungsspannung von 5 V und ein TTL-Ausgangssignal. Bei Spannungen über 5 V besteht die Gefahr, dass das Produkt durchbrennt. Bitte beachten Sie dies! Messbereich: Durch die Nutzung des Laserstreuungsprinzips kann die Konzentration von Schwebstaubpartikeln in der Luft im Bereich von 0,3 bis 10 Mikrometern bestimmt werden. Messung und Ausgabe von PM2.5 und PM10: Messbereich: 0,0-999,9 Mikrogramm pro Kubikmeter; Versorgungsspannung: 5 V; Maximaler Betriebsstrom: 100 mA; Ruhestrom: 2 mA; Betriebstemperaturbereich: -20 C bis 50 C; Ansprechzeit: 1 Sekunde; Ausgabefrequenz der seriellen Daten: einmal pro Sekunde; Partikeldurchmesserauflösung: 0,3 μm Mikrometer
Relativer Fehler 10%
Kommunikationsprotokoll:
Serielles Kommunikationsprotokoll: 9600 8N1. (Geschwindigkeit 9600, Datenbit 8, Prüfbit keines, Stoppbit 1)
Serielle Schnittstelle meldet Kommunikationszyklus: 1+0,5 Sekunden
Datenrahmen (10 Bytes): Nachrichtenkopf + Befehlsnummer + Daten (6 Bytes) + Prüfsumme + Nachrichtenende
Byte Nummer Name Bemerkungen
0 Nachrichtenkopf AA
Befehlsnummer C0
2 Daten 1 PM2.5 Niedriges Byte
3 Daten 2 PM2.5 Hohes Byte
4 Daten 3 PM10 Niedriges Byte
5 Daten 4 PM10 Hohes Byte
6 Daten 5 0 (Reserviert)
7 Daten 6 0 (Reserviert)
8 Prüfsumme Prüfsumme
9 Nachrichtenende AB
PM10 Dateninhalt: PM10 (µg/m³)=((PM10 hohes Byte x 256)+PM10 niedriges Byte)/10
1. Installieren Sie zuerst die USB-zu-TTL-Treibersoftware.
2. Verbinden Sie den PM2.5-Sensor mit dem USB-zu-TTL-Seriellkabel und stecken Sie dieses in den Computer.
3. Öffnen Sie nach dem Einschalten die Software zur seriellen Port-Debugging, wählen Sie den für das USB-zu-TTL-Seriellkabel verwendeten seriellen Port aus und stellen Sie die Baudrate auf 9600 ein.
Farbe: Wie abgebildet
Material: Kunststoff
Lieferumfang:

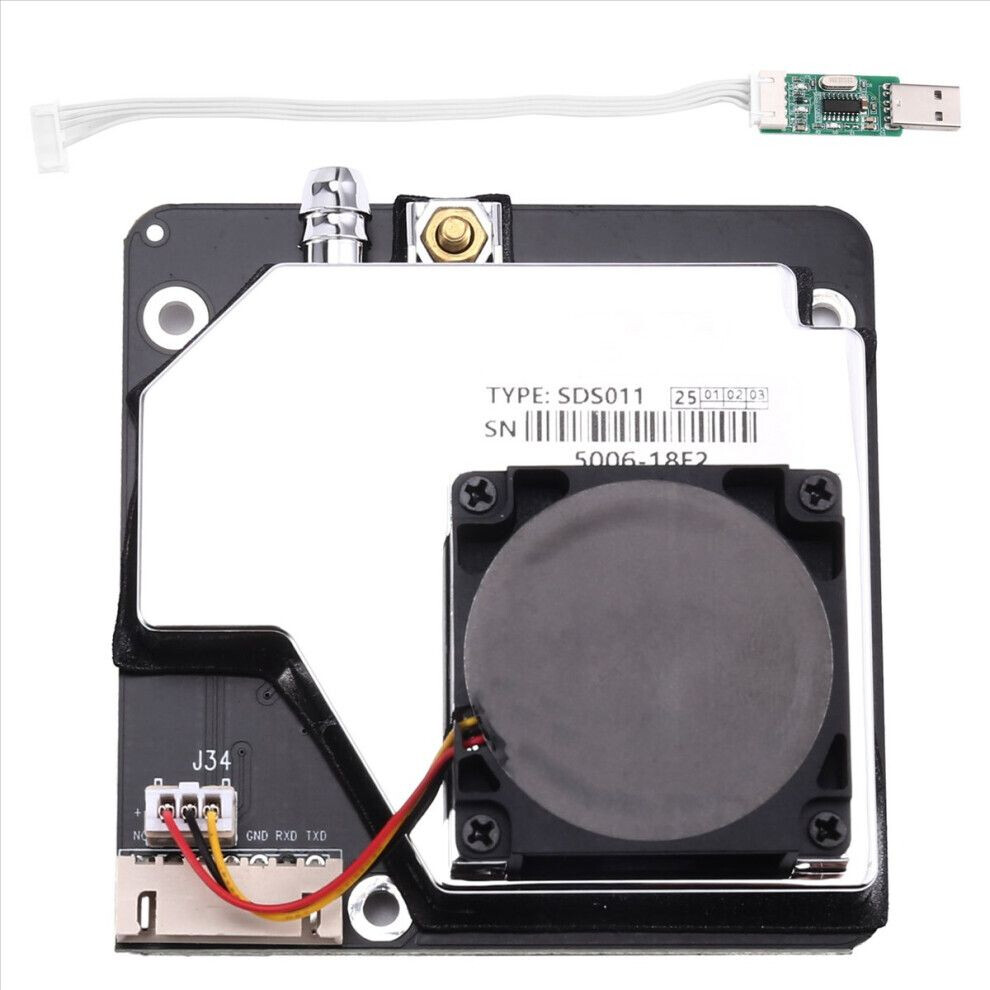

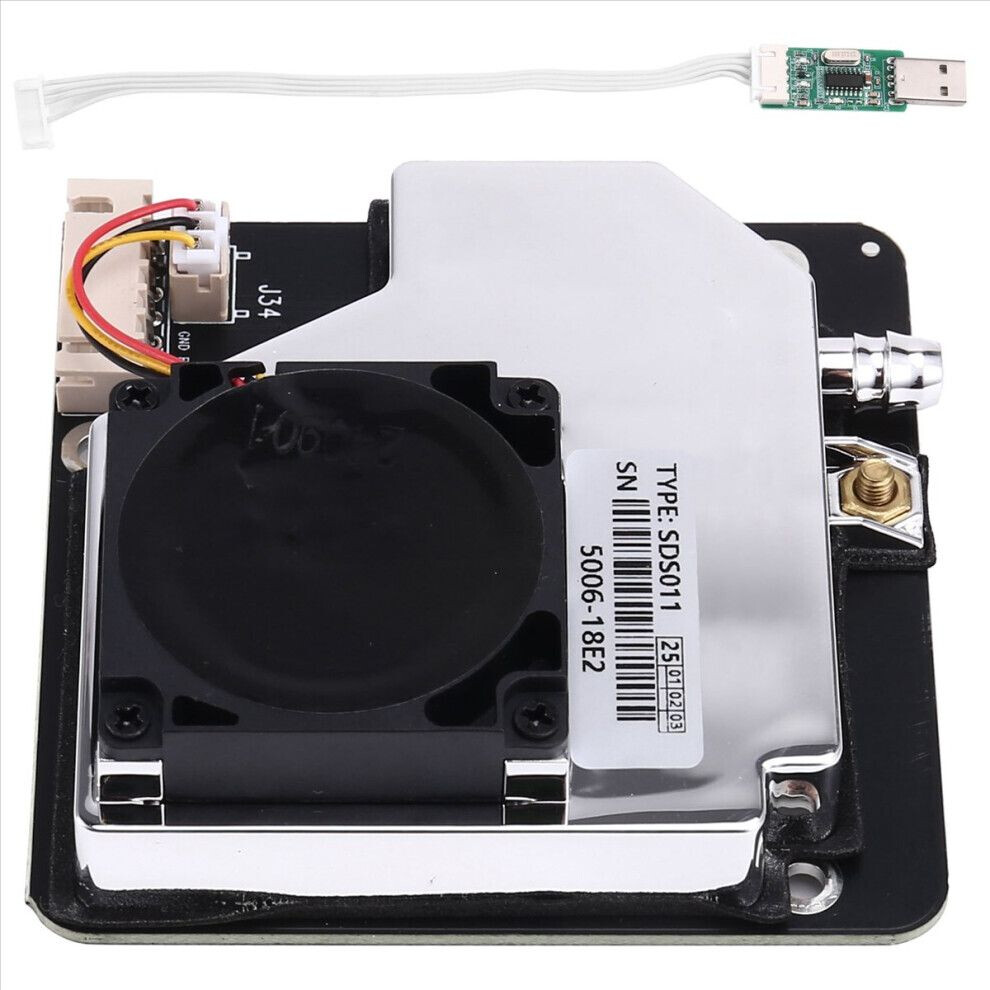

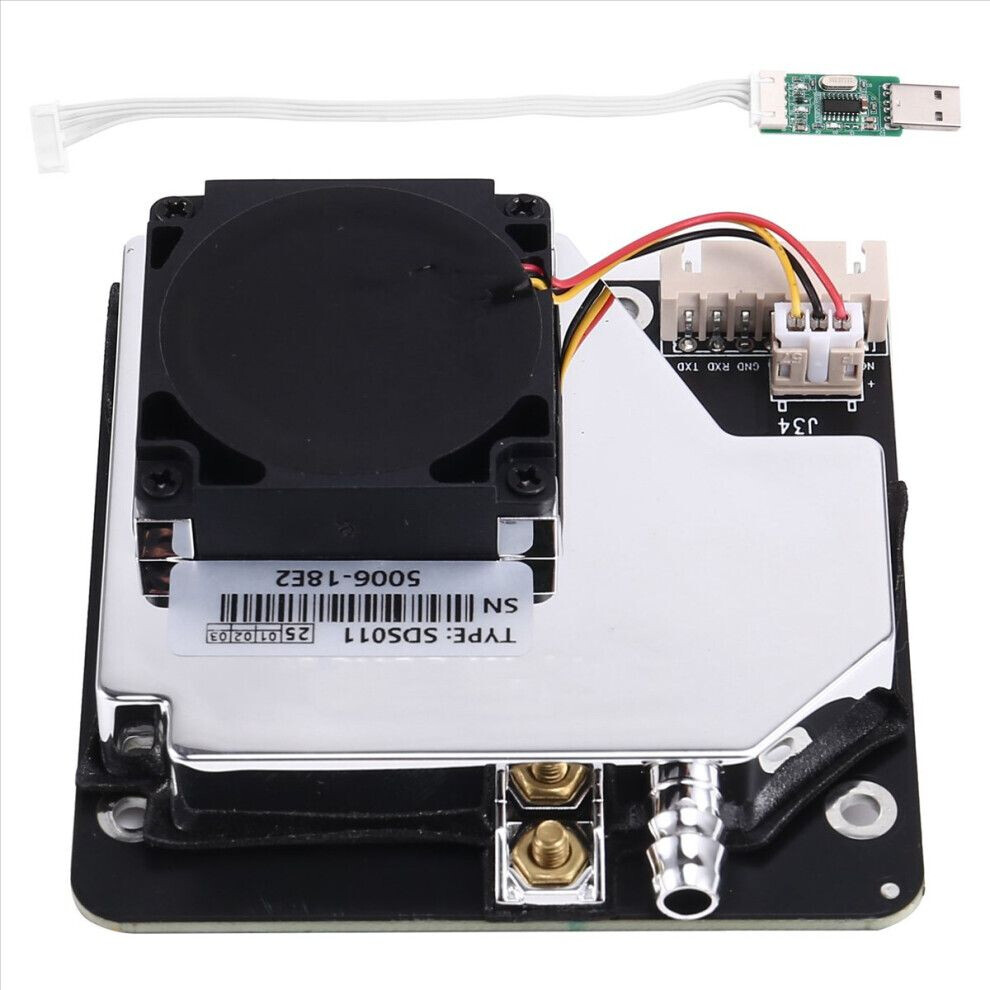

1 x Partikelsensor
Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig von der tatsächlichen Farbe abweicht. Die zulässige Messabweichung beträgt +/- 1-3 cm.
