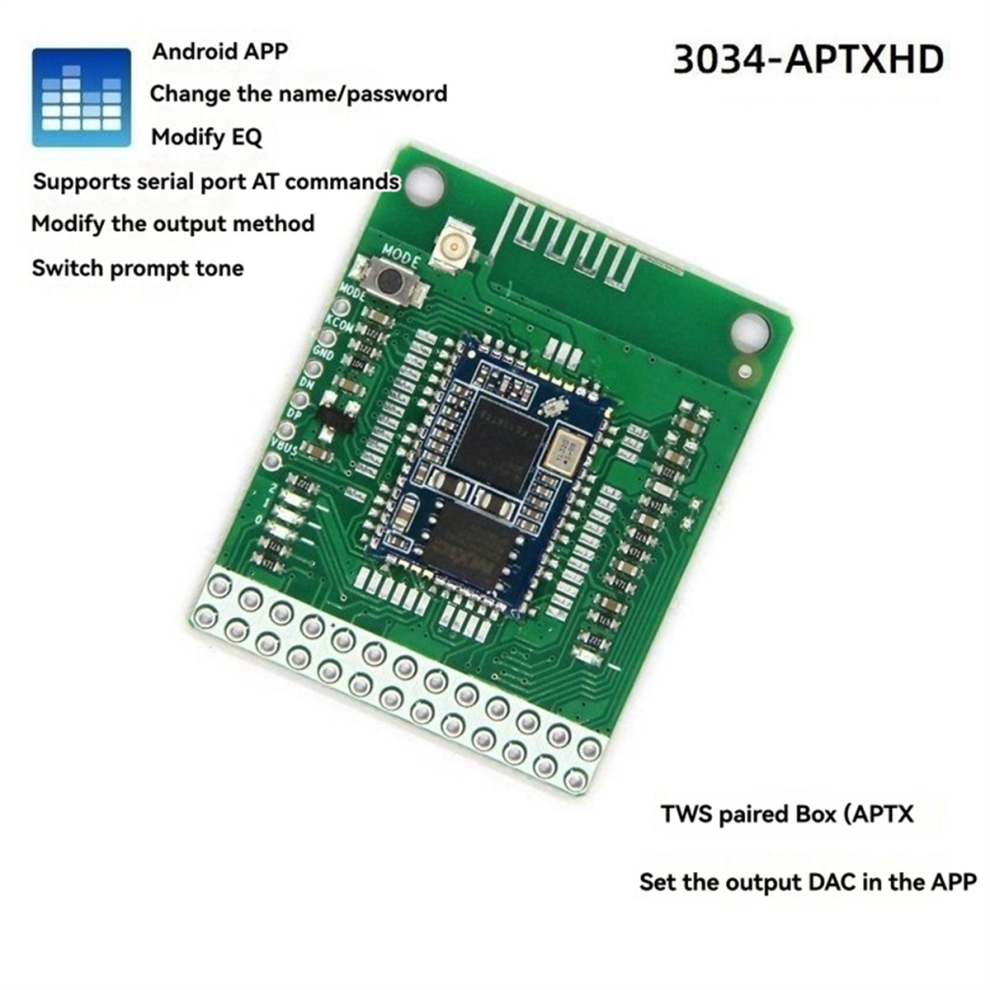

QCC3034 Bluetooth 5.1 Analogmodul B

QCC3034 Bluetooth 5.1 Analogmodul B Beschreibung

QCC3034 Bluetooth 5.1 Analogmodul B Beschreibung

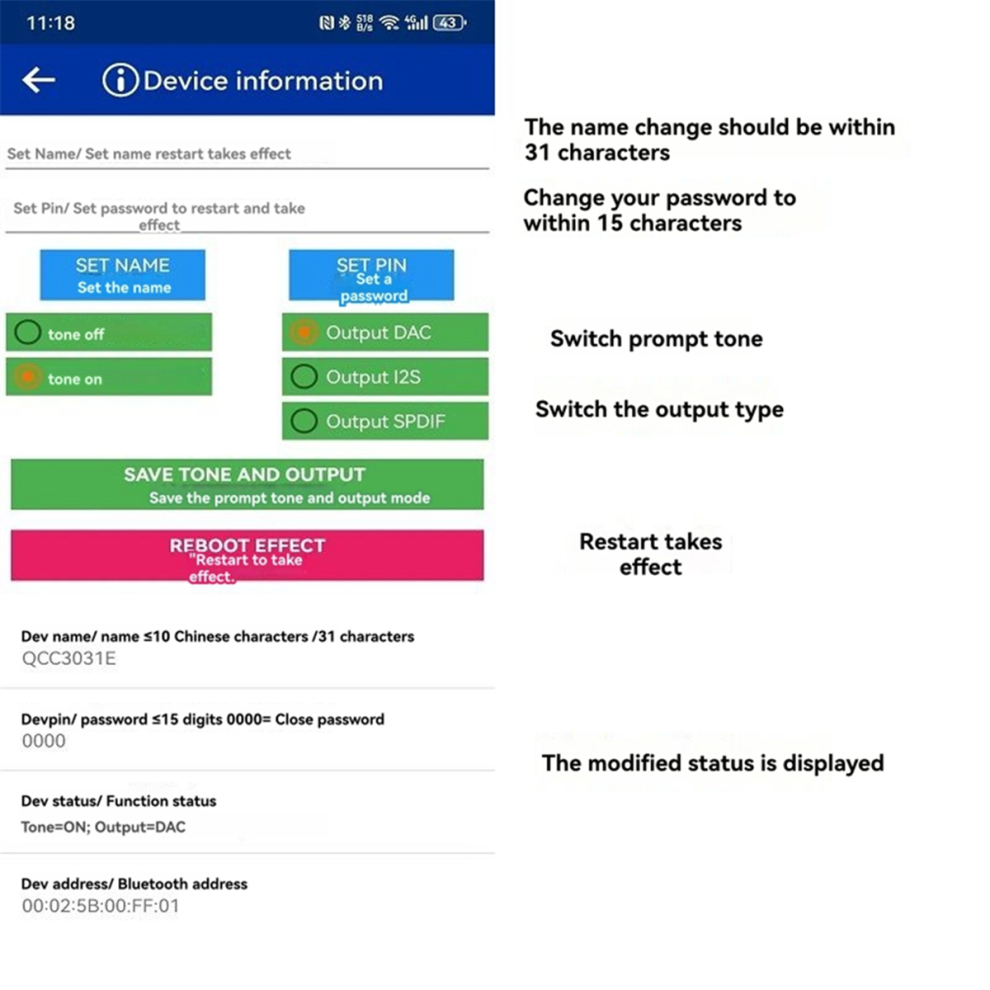

Analoger Differenzausgang (RP, RN, LP, LN). Das Modul 3034 unterstützt AAC, APTXHD und weitere Protokolle. Bei Verwendung mit einer Box ist das höchste Protokoll AAC. Beim Löschen der Kopplungsinformationen ist das höchste Protokoll APTXHD (Standard für 3034). Unterstützt serielle AT-Befehle, 115200, N, 8, 1, Android-App zur Änderung des Bluetooth-Namens (unterstützt alle Sprachen), des Kopplungspassworts, des benutzerdefinierten Equalizers, des Ansagetons und der Anrufunterdrückung (in der Kategorie auswählbar).
Funktionstasten: KCOM, PLAY, VOL+, VOL-, P/V-, +, MODE. Aktivierung bei 3,3 V. Externen Verstärker stummschalten (Fußschalter MUTE) (mit Ton: Ausgang 3,3 V, ohne Ton: Ausgang 0 V), Bluetooth-Verbindungsstatus (Fußschalter BT_HL) (Bluetooth verbunden: Ausgang 3,3 V, Bluetooth getrennt: Ausgang 0 V)
Tastenbeschreibung: "VOL+": kurz drücken zum Erhöhen der Lautstärke, lang drücken zum Erhöhen der Lautstärke; "VOL-": kurz drücken zum Verringern der Lautstärke, lang drücken zum Verringern der Lautstärke; "+": kurz drücken zum nächsten Titel, lang drücken zum Erhöhen der Lautstärke; "P/V-": kurz drücken zum vorherigen Titel, lang drücken zum Verringern der Lautstärke; "PLAY": kurz drücken zum Abspielen/Pausieren/Annehmen/Auflegen, lang drücken zum Ablehnen
Beschreibung der Sonderfunktionen: "PLAY": 3 Sekunden lang gedrückt halten und loslassen, um den Kopplungsmodus zu erzwingen, 6 Sekunden lang gedrückt halten und loslassen, um die Kopplungsliste zu löschen; "PLAY" + "VOL+": 1 Sekunde lang gleichzeitig gedrückt halten, um in den Host-Modus zu wechseln und zu suchen; "PLAY" + "VOL-": 1 Sekunde lang gedrückt halten, um in den Slave-Modus zu wechseln und zu suchen; "VOL+" + "VOL-": 1 Sekunde gedrückt halten, um die Verbindung zu trennen;
"+" + "P/V-": 6 Sekunden gedrückt halten und gleichzeitig loslassen, um die Kopplungsinformationen und das Kopplungspasswort zu löschen und das Gerät zurückzusetzen.
MODE-Taste:
Bluetooth ist nicht mit dem Mobiltelefon verbunden:
Kurz drücken: Suche nach dem Host-Modus (mit Signalton);
Doppelklick: Suche nach dem Slave-Modus (mit Signalton);
6 Sekunden gedrückt halten und loslassen: Kopplungsinformationen und Kopplungspasswort löschen und Gerät zurücksetzen (mit Signalton).
Nachdem Bluetooth mit dem Mobiltelefon verbunden ist:
Kurz drücken: Wiedergabe/Pause;
Doppelklick: Nächster Titel;
3 Sekunden gedrückt halten und loslassen: Verbindung zum Mobiltelefon trennen und Kopplungsmodus aktivieren.
LED-Anzeige: Kopplungsstatus, zwei LEDs blinken abwechselnd. Kopplung erfolgreich, einzelne LED blinkt
DCOM, LED0, LED1: Zweifarbige Leuchtdiode mit gemeinsamer Anode
Immer im Kopplungsmodus, wenn keine Verbindung besteht, kein Standby-Modus
Spezifikationen: B Ohne Ruffunktion
Farbe: Grün
Material: Leiterplatte
Lieferumfang:
1 * Modul
Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig von der tatsächlichen Farbe abweicht. Die zulässige Messabweichung beträgt +/- 1-3 cm.
