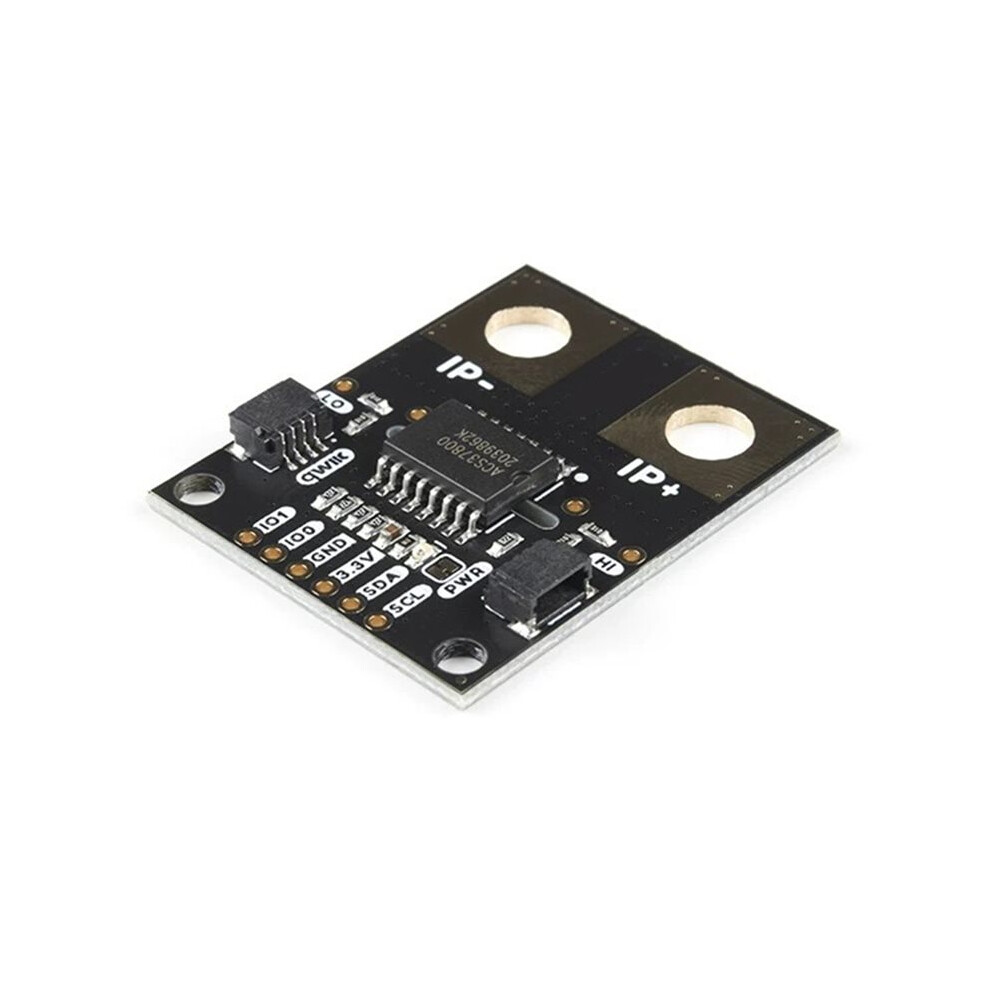

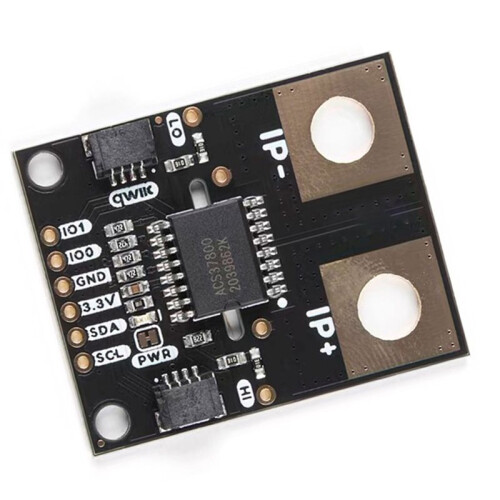

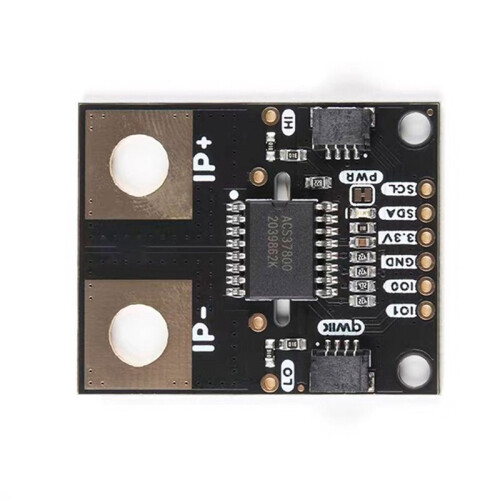

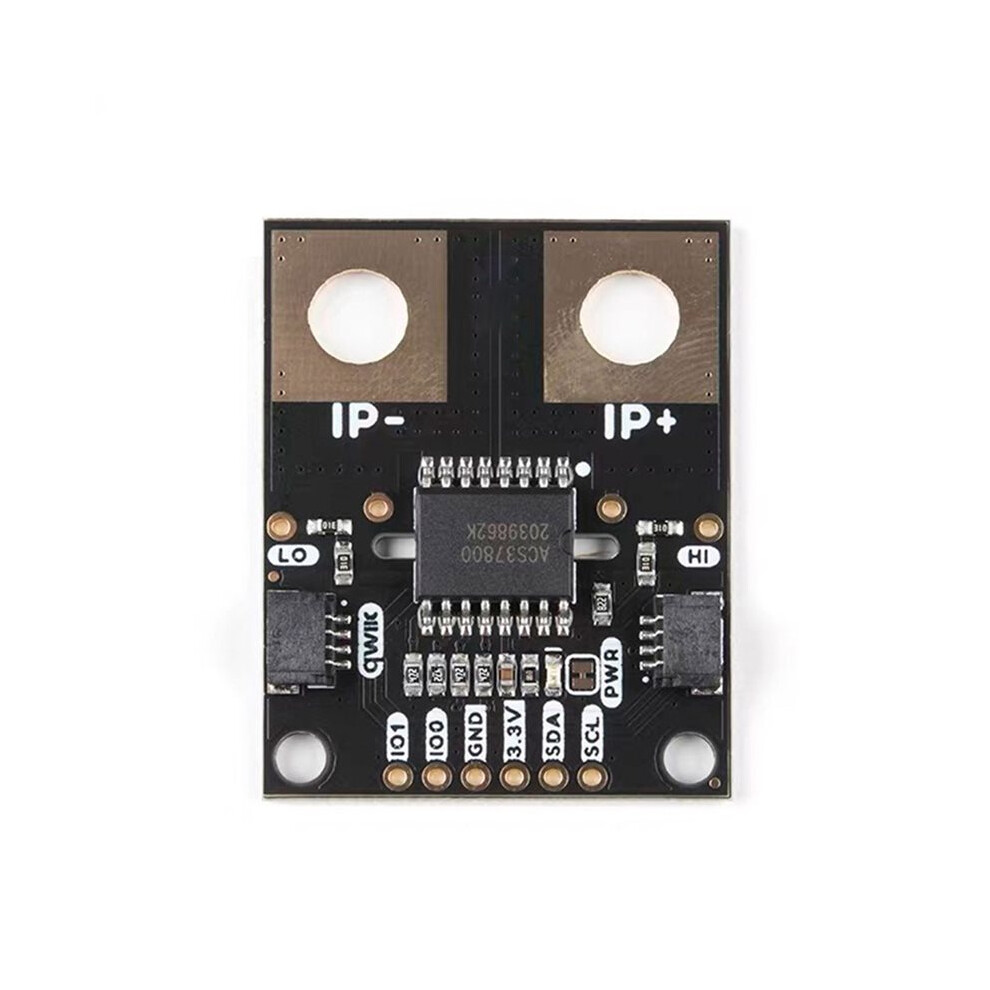

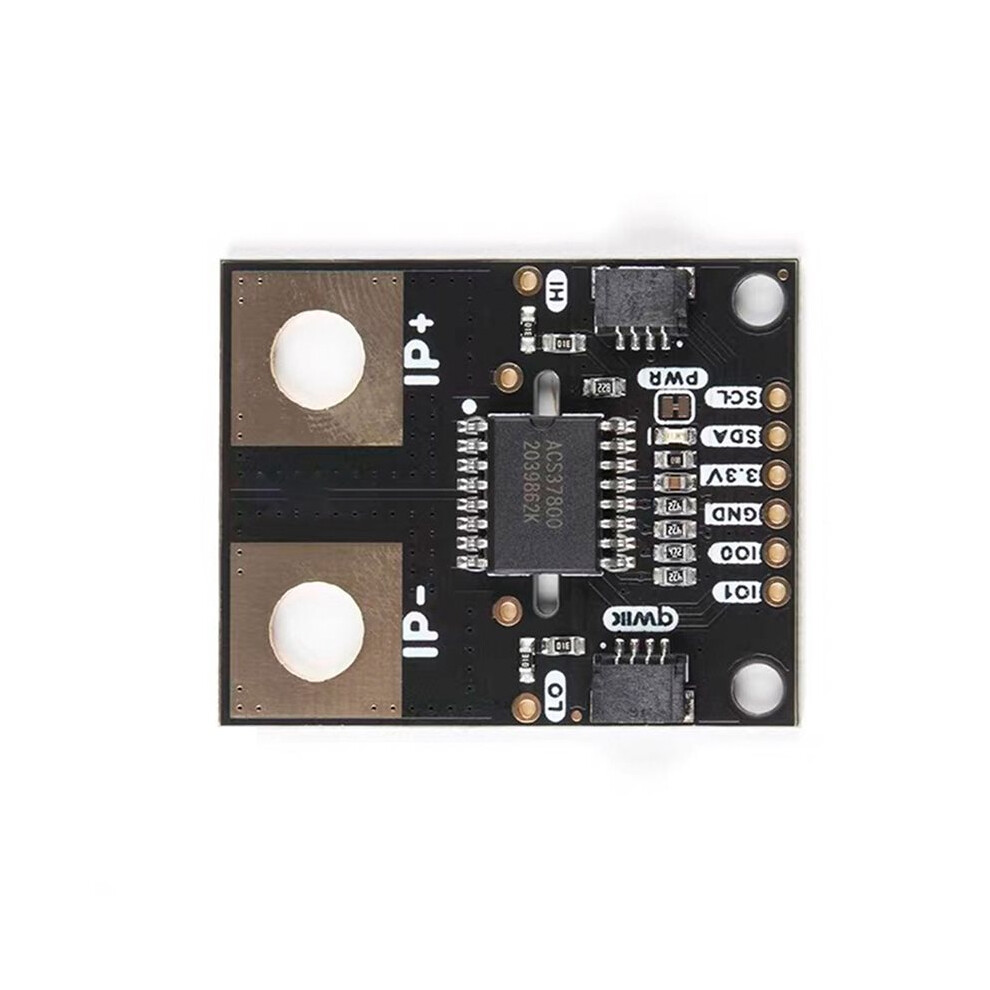

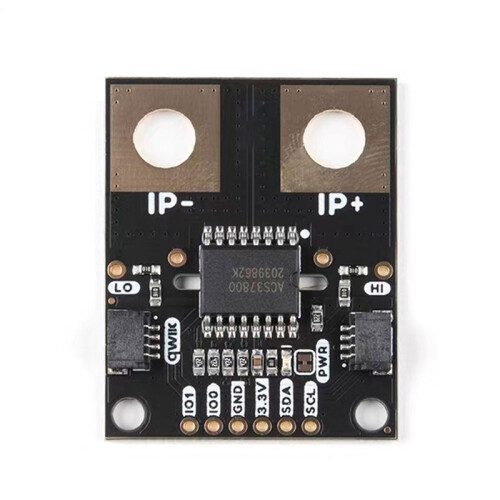

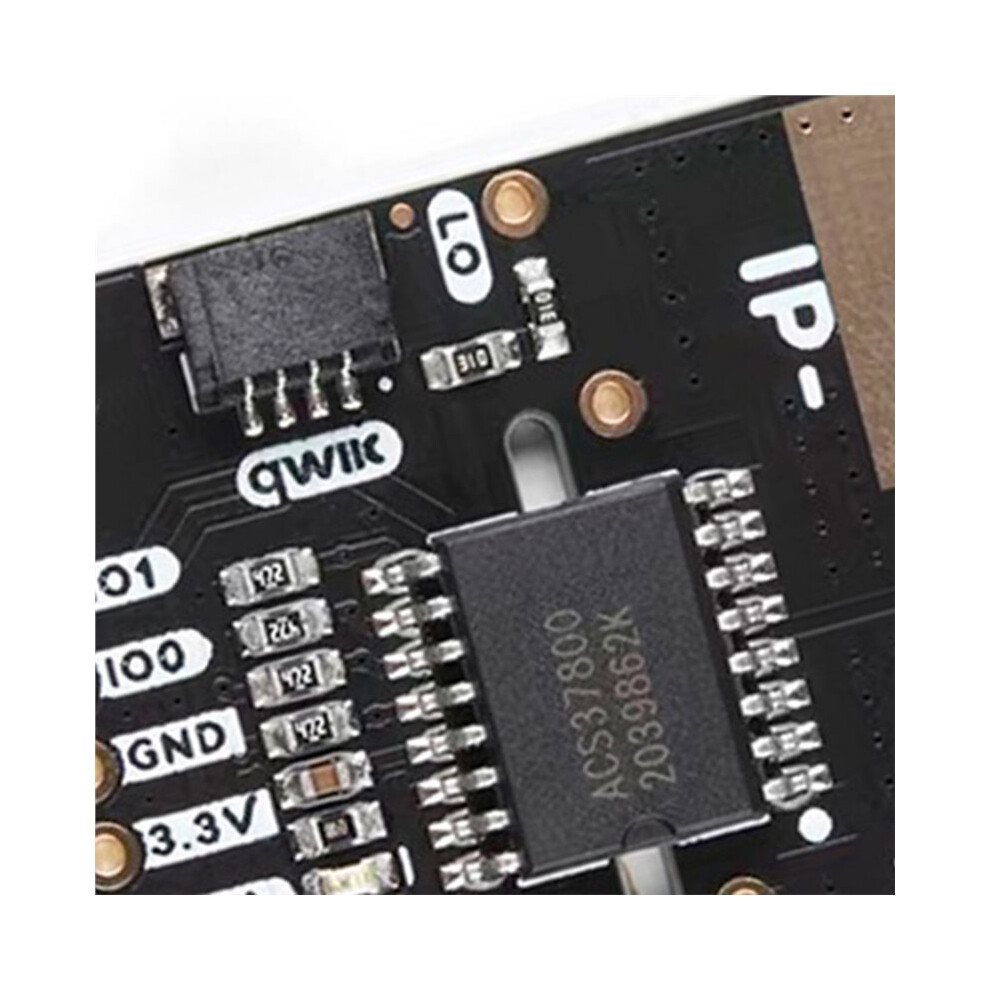

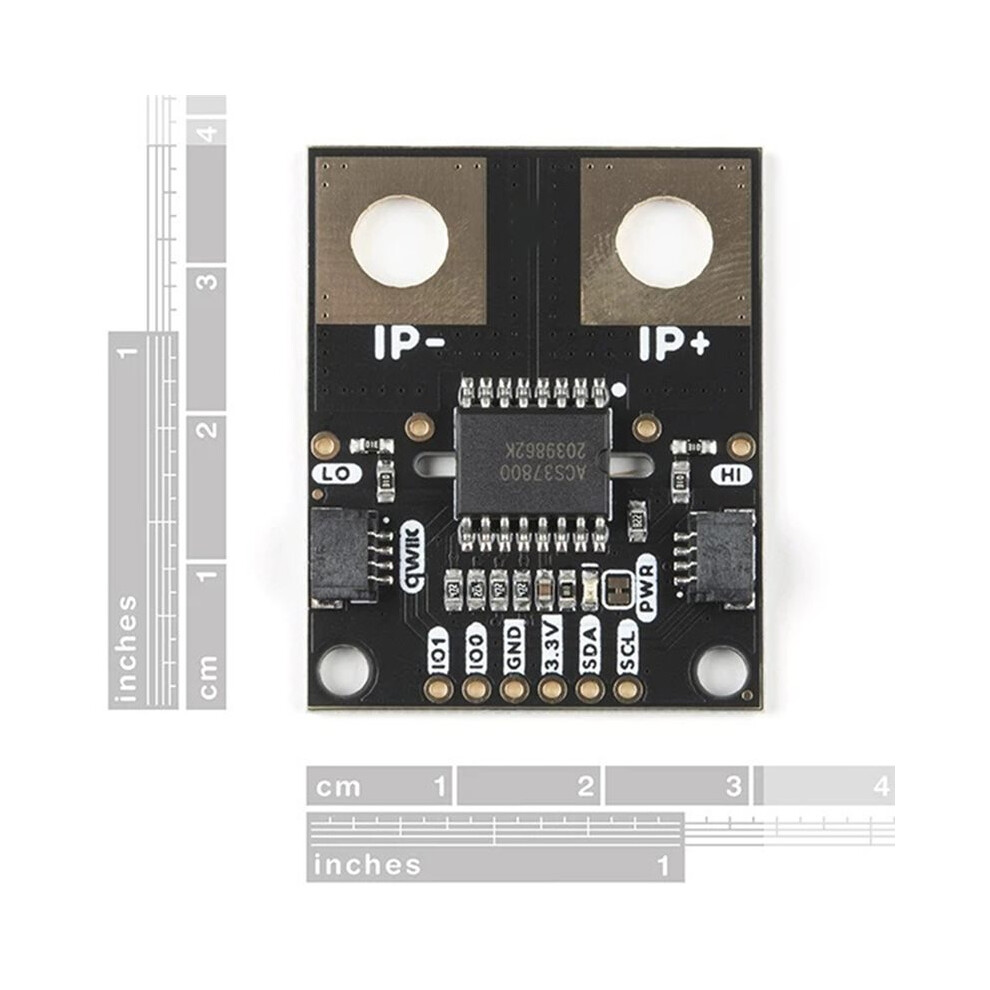

SPX-17873 Leistungsmesser ACS37800 Stromüberwachungssensor

SPX-17873 Leistungsmesser ACS37800 Stromüberwachungssensor Beschreibung

Der ACS37800 ist ein Leistungssensor, der Spannungen bis zu 60 V und Ströme bis zu 30 A erfassen kann. Er vereinfacht die Integration der Leistungsüberwachung in viele Stromversorgungssysteme erheblich und eignet sich ideal für Anwendungen mit hohem Stromverbrauch, wie z. B. die Überwachung des Stromverbrauchs von 3D-Druckern, die Überwachung des Ladezustands von Drohnenakkus, die Akkuladung/-regelung sowie die Leistungsüberwachung von Solar-/Photovoltaikanlagen.
Die auf dem Hall-Effekt basierende Stromisolationsmesstechnologie von Allegro erzielt verbesserte Isolationswerte bei gleichzeitig kleinem Platzbedarf auf der Leiterplatte. Diese Eigenschaften ermöglichen eine isolierte Strommessung ohne die Leistungsverluste teurer Rogowski-Spulen, Hochstromtransformatoren, Isolations-Operationsverstärker oder Shunt-Widerstände.
Der Leistungsüberwachungs-IC ACS37800 liefert wichtige Leistungsmessparameter, die über seine digitale Schnittstelle leicht zugänglich sind. Dedizierte und konfigurierbare I/O-Pins stehen für die Nulldurchgangserkennung von Spannung/Strom, die Meldung von Unter- und Überspannungen sowie die schnelle Erkennung von Überstromfehlern zur Verfügung. Die Benutzerkonfiguration des ICs ist über den -Chip-EEPROM möglich.
Unsere für Bibliothek vereinfacht das Hinzufügen des ACS37800 zu Ihren Projekten. Wir haben außerdem ein Konfigurationsbeispiel erstellt, mit dem Sie alle Einstellungen des ACS37800 über den seriellen Monitor von 1DE oder einen Terminalemulator überprüfen und ändern können.

0,85 mΩ Primärleiterwiderstand für geringe Leistungsverluste. Kompatibel mit potentialfreiem und nicht potentialfreiem GND.
1 kHz Bandbreite, Strommessbereich bis zu +/-30 A
Standard-I2C-Adresse: 0x60
Die I2C-Adresse kann geändert und im EEPROM gespeichert werden. Effektivwertrauschen des Spannungskanals: +/-0,3 mV. Eff
