Waveshare IO-Erweiterungsplatine Shield WIFI Sensor Modul Kommunikationsmodul für XBee

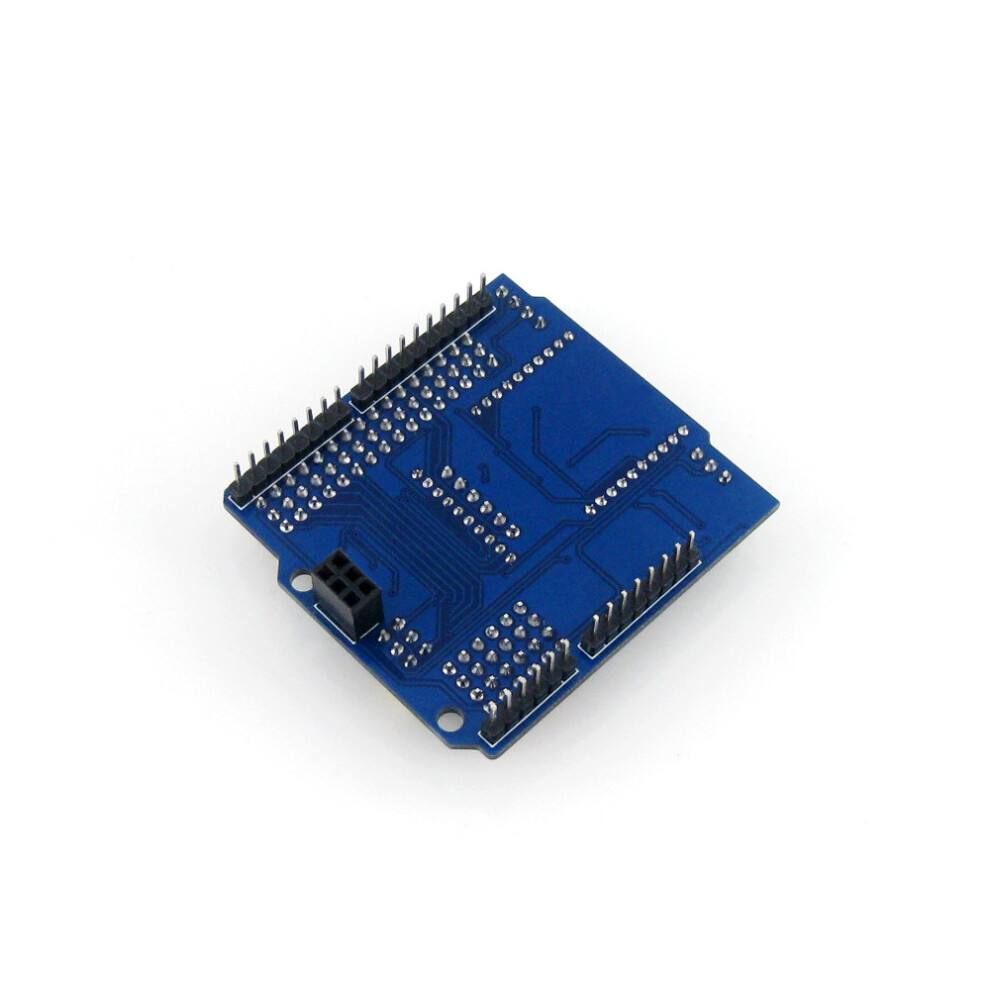

Waveshare IO-Erweiterungsplatine Shield WIFI Sensor Modul Kommunikationsmodul für XBee Beschreibung

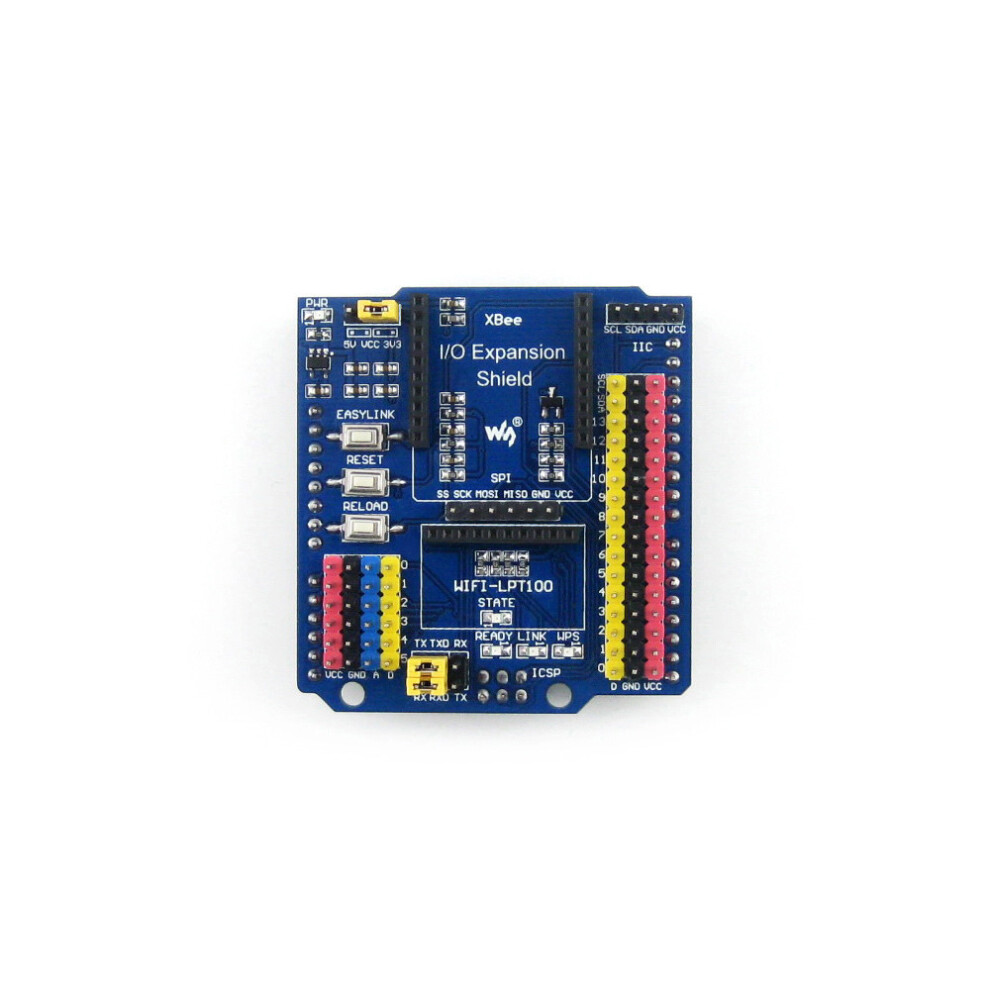

Funktion: Erweitern Sie die kompatible ARDUINO-Schnittstelle auf 3Pin- und 4Pin-Sensorschnittstellen können direkt 3Pin- und 4Pin-Sensoren angeschlossen werden wodurch die umständliche Verdrahtung auf dem Steckbrett entfällt. Unterstützt den direkten Anschluss des XBee-Kommoduls und WIFI-LPT100. Dokumente: Schaltplan: Hier klicken um zu öffnen Beispiel-Tutorial: Hier klicken um zu öffnen Lieferumfang: 1 x IO-Erweiterungs-Schild [Schnittstelle]: 1. XBee-Schnittstelle 2. IIC-Schnittstelle 3. SPI-Schnittstelle 4. 3Pin-Sensorschnittstelle VCC: positive Stromversorgung GND: Masse D: Digitalpin entsprechend der kompatiblen Arduino-Hauptplatine 5. WIFI-LPT100-Schnittstelle 6. 4Pin-Sensorschnittstelle VCC: positive Stromversorgung GND: Masse A: Analogpin entsprechend der kompatiblen Arduino-Hauptplatine D: Digitalpin entsprechend der kompatiblen Arduino-Hauptplatine [Jumper]: 7. VCC-Konfigurationsjumper Wählen Sie die Versorgungsspannung der Sensorschnittstelle 8. Debug-/Kommunikationskonfigurationsjumper Wenn TXD und TX ausgewählt sind und RXD und RX verbunden sind kann das XBee-Kommunikationsmodul oder WIFI-LPT100 über den seriellen Port der mit der Arduino-Hauptplatine kompatibel ist debuggt und konfiguriert werden. Wenn TXD und RX ausgewählt sind und RXD mit TX verbunden ist kann die Datenkommunikation mit dem XBee-Kommunikationsmodul oder WIFI-LPT100 über den seriellen Port der mit der Arduino-Hauptplatine kompatibel ist durchgeführt werden. [Gerät]: 9. Stromanzeige 10. WIFI-LPT100-Statusanzeige 11. XBee-Statusanzeige 12. WIFI-LPT100-Werkseinstellungs-Taste 13. XBee- und WIFI-LPT100-Reset-Taste 14. XBee EASYLINK-Taste
