ZigBee TTL UART Wireless PA Modul CC2530 Entwicklungsboard

ZigBee TTL UART Wireless PA Modul CC2530 Entwicklungsboard Beschreibung

ZigBee TTL UART Wireless PA Modul CC2530 Entwicklungsboard Beschreibung

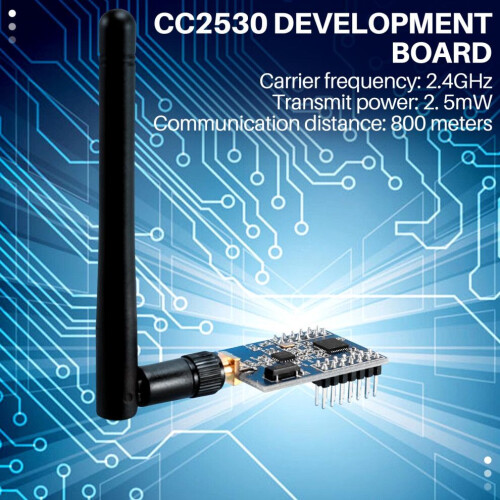

Chip: CC2530F256+CC2591
Trägerfrequenz: 2,4 GHz
Sendeleistung: 2,5 mW
Kommunikationsreichweite: 800 Meter

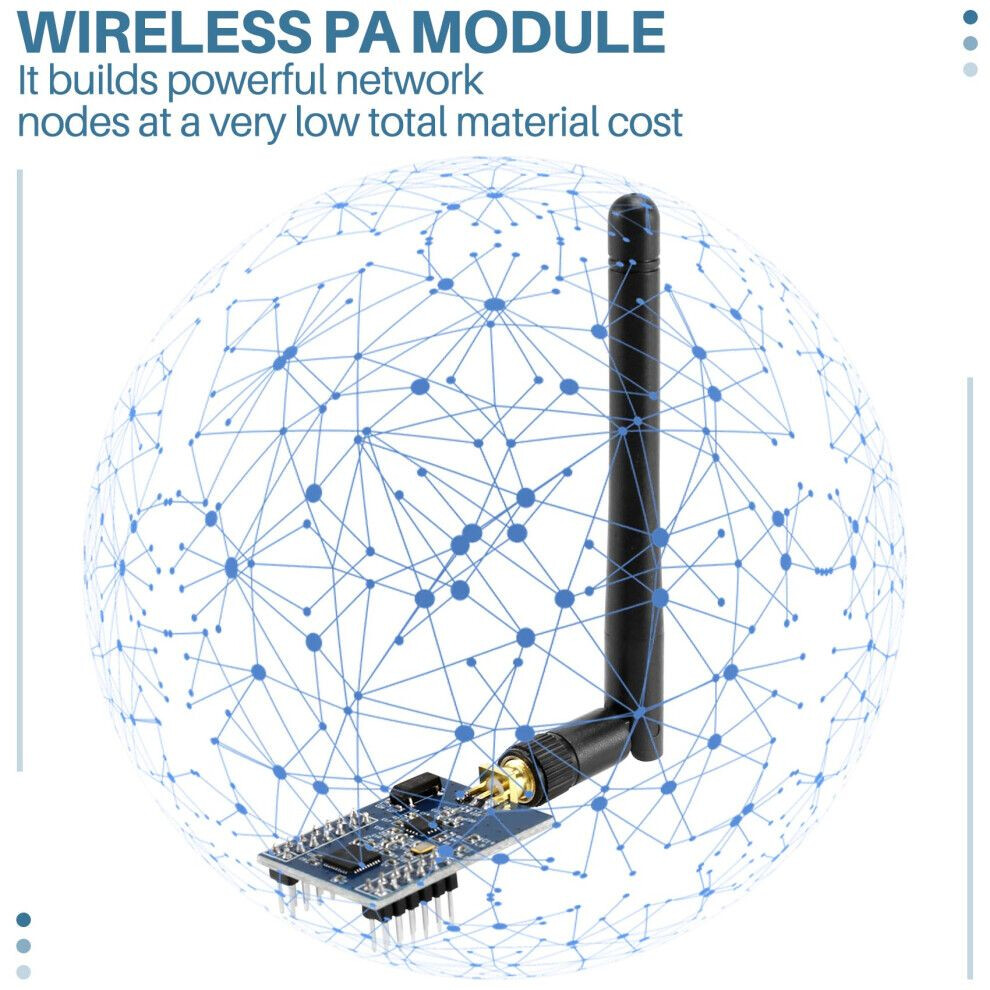

Chipbeschreibung: Der CC2530F256 ist eine echte System-on-a-Chip (SoC)-Lösung für 2,4-GHz-Anwendungen nach 802.15.4, ZigBee und RF4CE. Er ermöglicht den Aufbau leistungsstarker Netzwerkknoten zu sehr geringen Materialkosten und bietet eine umfassende ZigBee-Lösung.

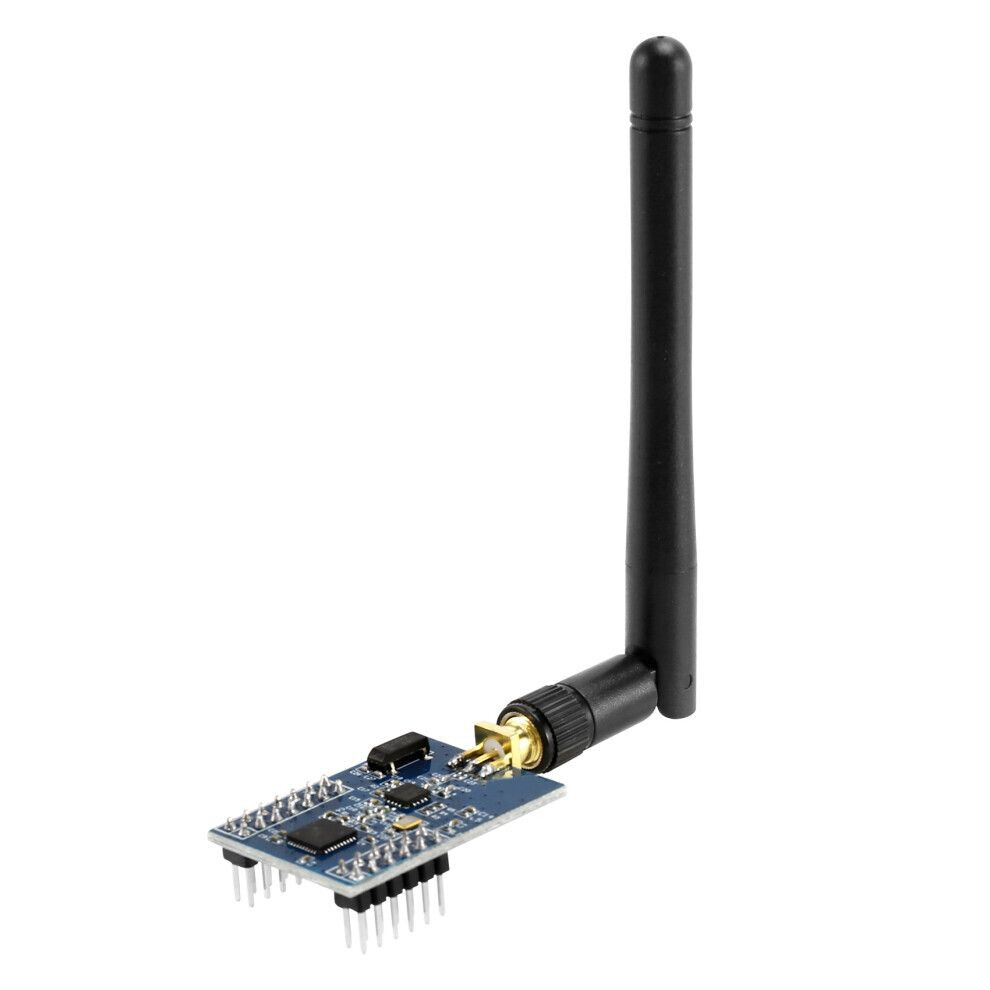

Name: Wireless PA Modul
Z-0002 ZigBee Wireless Modul - Basisparameter:
ZigBee Wireless:
1. Drahtlosstandard: 802.15.4-Protokoll
2. Frequenzbereich: 2,405 GHz ~ 2,480 GHz
3. Sendeleistung: programmierbar bis zu 21 dBm.
4. ZigBee-Protokoll: ZigBee-Protokollstapel (Z-Stack)
5. Empfangsempfindlichkeit: -97 dBm bei 250 kbit/s
6. Antenne: 2,4-GHz-Antenne mit externer SMA-Schnittstelle
7. Übertragungsreichweite: Sichtweite bis zu 800 m (maximale Sendeleistung des Leistungsverstärkers: 21 dBm)
Leiterplatte:
1. Anzahl der Lagen: 4 Lagen
2. Größe: 36,0 x 25,6 mm Leiterplatte
3. Schnittstelle: Standard-2,54-mm-Stiftleiste
Hardwareparameter des Moduls:
1. Betriebsspannung: 2,0 V - -3,6 V
2. Betriebsstrom: Sendestrom 30 mA bei 21 dBm; Empfangsstrom 26 mA (durchschnittlicher Strom)
3. Betriebstemperatur: -40 C bis -85 C (Industriequalität)
4. Lagertemperatur: -40 C bis -125 C
5. Übertragungsrate: Drahtlose Übertragungsrate bis zu 250 kbit/s
6. Ressourcen: Alle I/O-Ressourcen des CC2530 sind herausgeführt, was die Weiterentwicklung erleichtert.

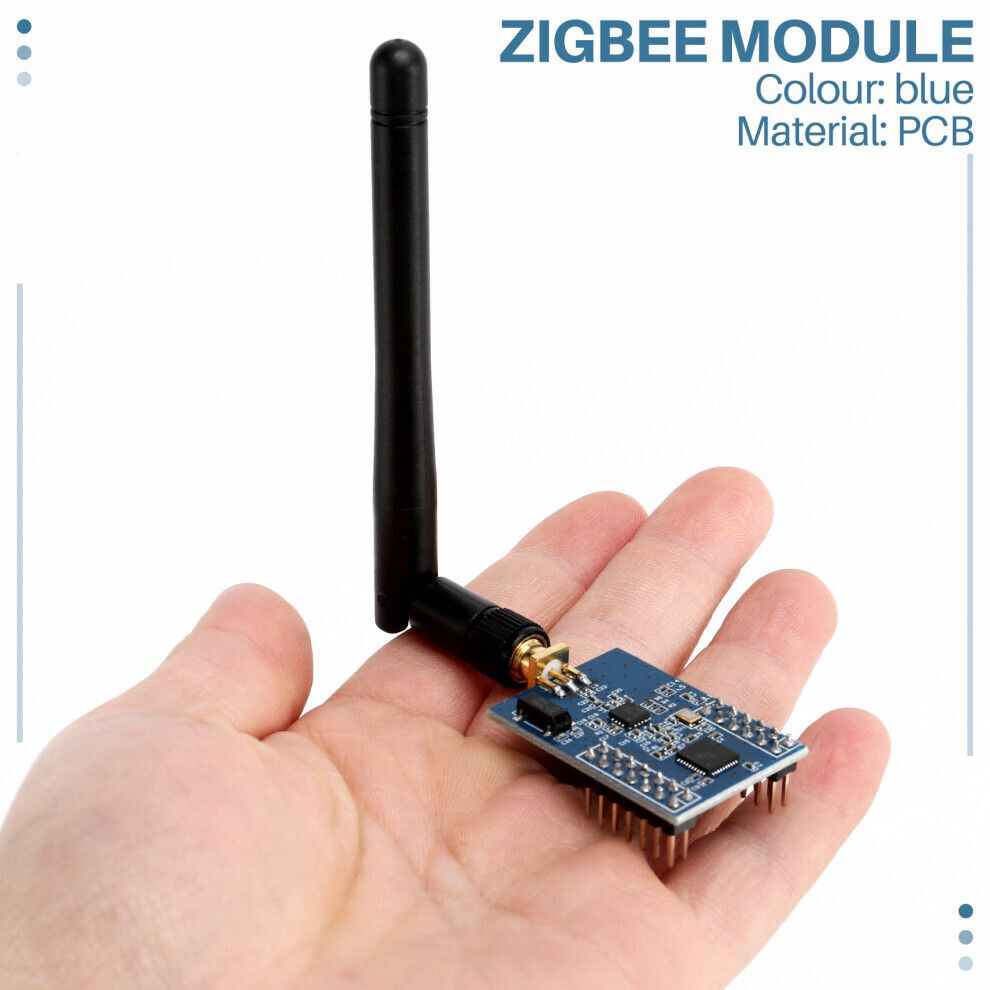

Farbe: Blau
Material: Leiterplatte
Lieferumfang:
1 x drahtloses PA-Modul
1 x Antenne
Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
Hinweis: Lichtverhältnisse und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig von der tatsächlichen Farbe abweicht. Die zulässige Messabweichung beträgt +/- 1-3 cm.
