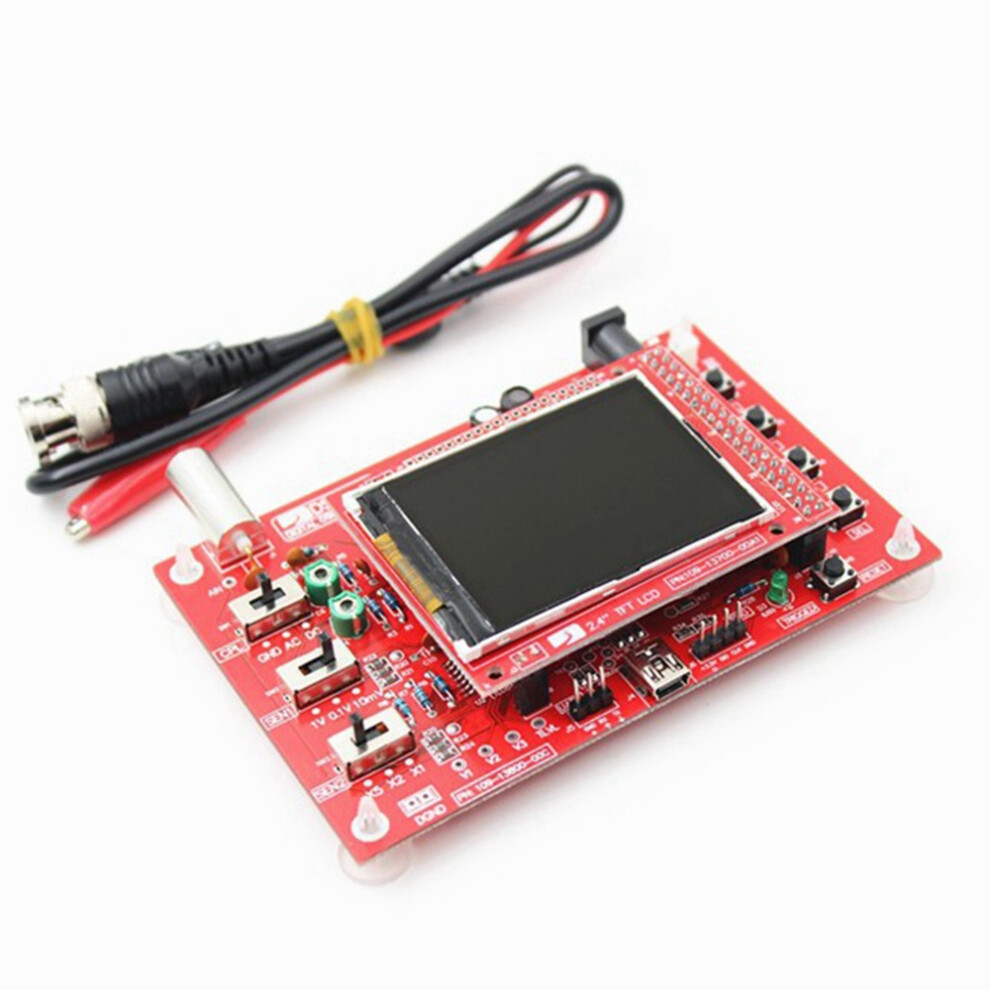

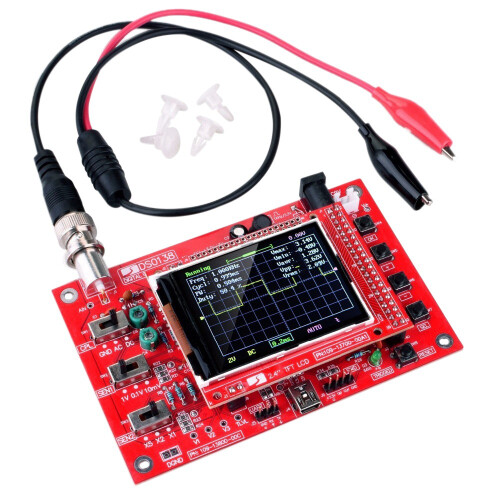

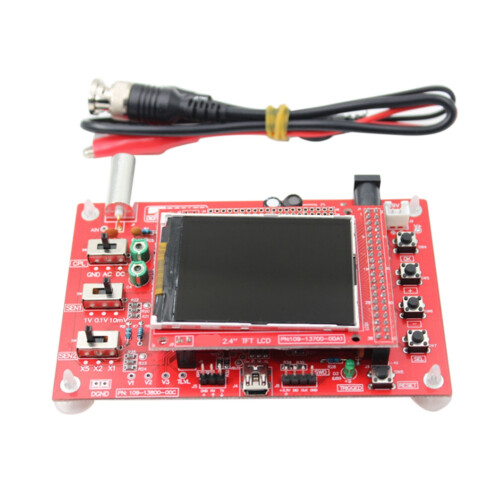

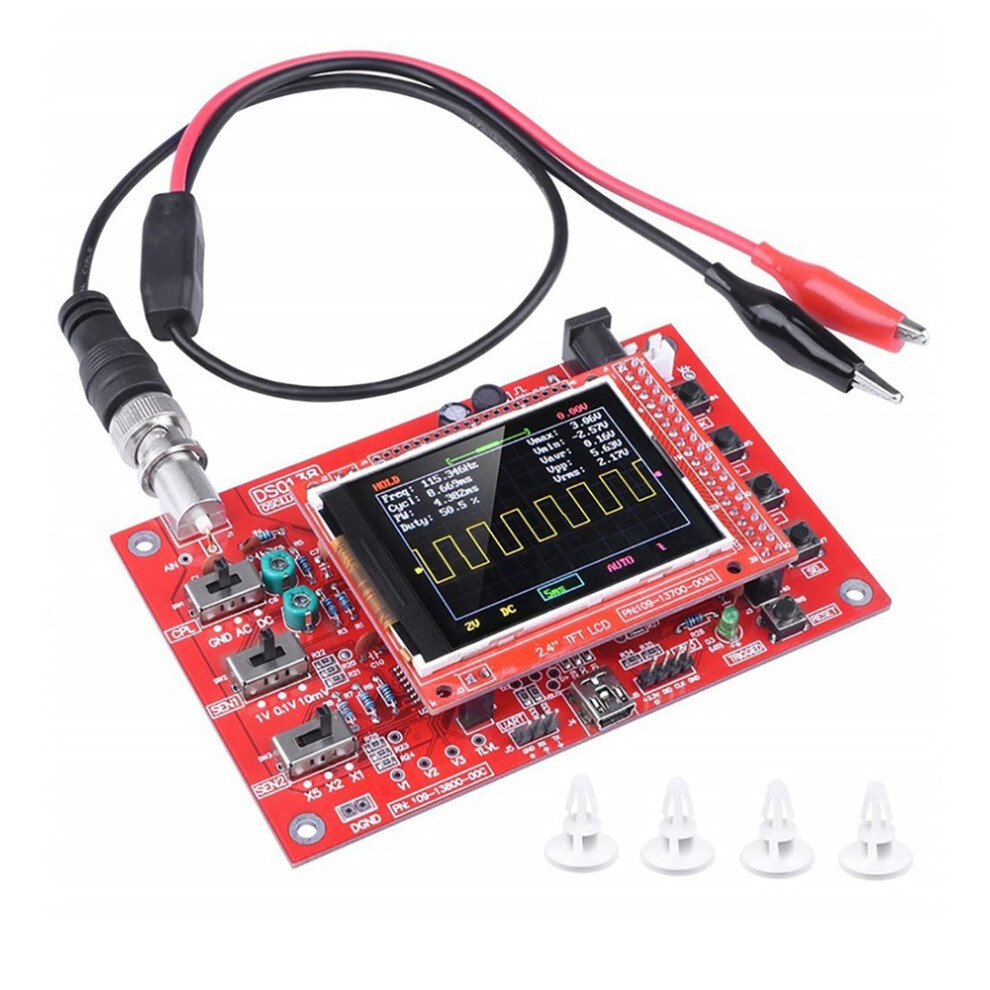

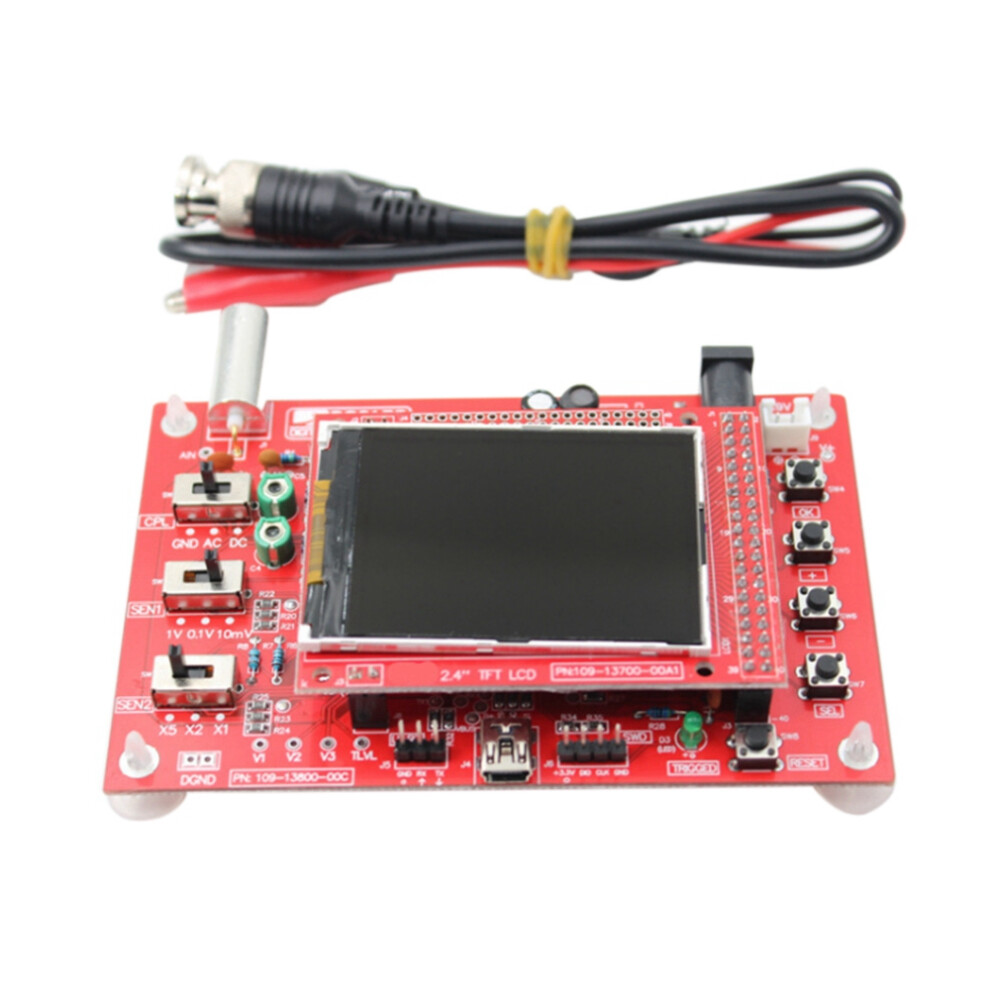

Oscilloscopio digitale TFT assemblato con sonda test coccodrillo

Descrizione di Oscilloscopio digitale TFT assemblato con sonda test coccodrillo

Questo kit utilizza un processore ARM-M3 (STM32F103C8) e include uno schermo TFT a colori da 2,4 pollici, che può essere utilizzato come scheda di sviluppo per test ARM.
Può essere uno sviluppo secondario sulla base di questo kit, ad esempio, può essere convertito in millivoltmetro,
Con modalità automatica, regolare e one-shot, è facile catturare la forma d'onda del momento.
Fornito con sorgente d'onda quadra da 1 Hz/3,3 V.
Con display digitale dei parametri della forma d'onda, inclusi frequenza, periodo, larghezza di impulso, rapporto di lavoro, MAX./MIN./MED./-

Frequenza di campionamento massima in tempo reale: 1 Msps
Precisione: 12 bit
Profondità del buffer di campionamento: 1024 byte
Larghezza di banda analogica: 0 - 200 KHz
Sensibilità verticale: 10 mV/ - 5 V/ (in incrementi di 1-2-5)
Spostamento verticale regolabile con indicazione
Impedenza di ingresso: 1 MΩ
Tensione di ingresso massima: 50 Vpp (sonda 1: 1), 400 Vpp (sonda 10: 1)

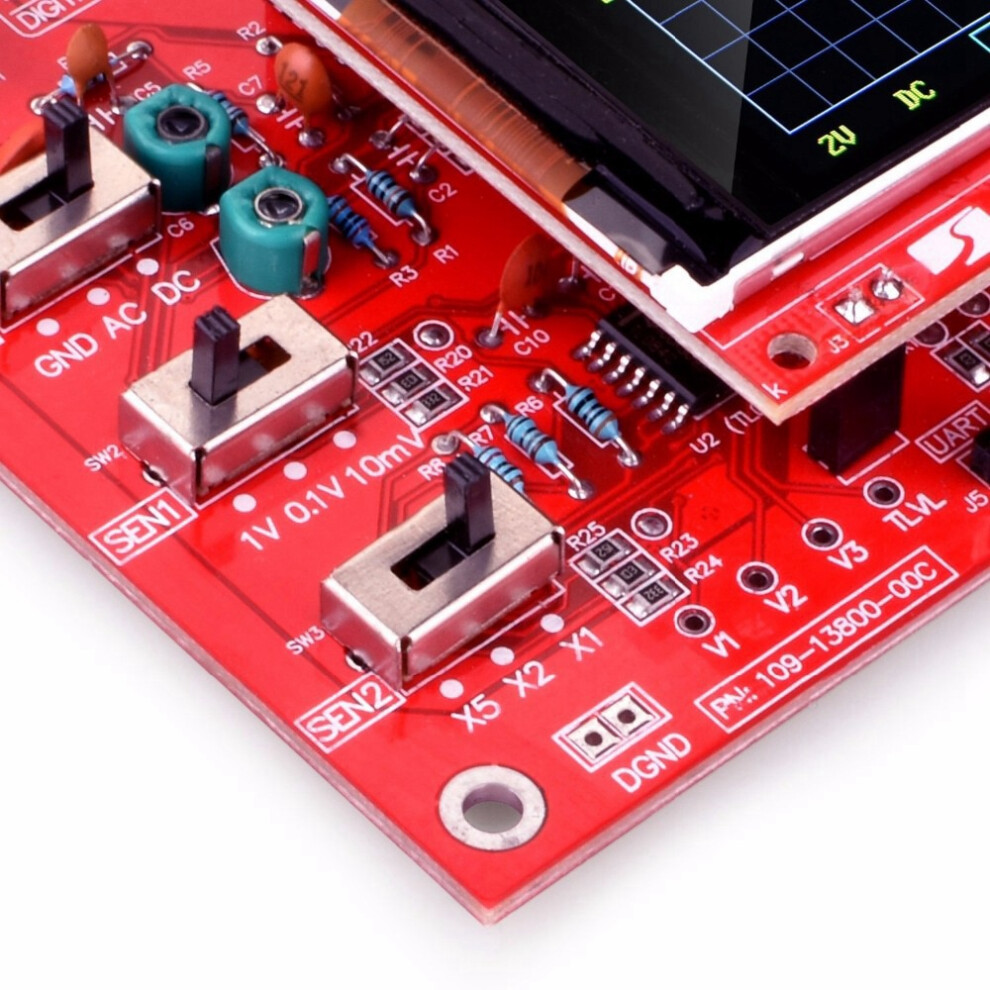

I metodi di accoppiamento includono CC/CA/GND
Intervallo di base dei tempi orizzontale: 10 μs/ - 50 s/ (con incrementi di 1-2-5)
Con le modalità di trigger automatico, convenzionale e singolo, è comodo catturare forme d'onda istantanee
Trigger con fronte di salita o di discesa
Posizione del livello di trigger regolabile con indicazione
È possibile osservare la forma d'onda prima del trigger (ritardo negativo)
La visualizzazione della forma d'onda può essere bloccata in qualsiasi momento (funzione HOLD)
Fornito con sorgente di onda quadra da 1 KHz/3,3 V
Display digitale con parametri della forma d'onda, i parametri che possono essere visualizzati sono: frequenza, Periodo, larghezza di impulso, duty cycle, valore massimo, valore minimo, valore medio, valore -a-, RMS
Salva/richiama la forma d'onda, la forma d'onda non scompare allo spegnimento
Colore: rosso
Materiale: ABS
Dimensioni: 18 x 12,5 x 3 cm

Contenuto della confezione:
1 * Kit oscilloscopio digitale fai da te
1 * Sonda

Solo il contenuto della confezione sopra indicato, altri prodotti non sono inclusi.
Nota: la luce e i diversi display possono causare un colore dell'articolo nella foto leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
