0-10V Wägezellensensor, Verstärker, Sender, Gewicht

0-10V Wägezellensensor, Verstärker, Sender, Gewicht Beschreibung

Farbe: Grün
Material: CCL

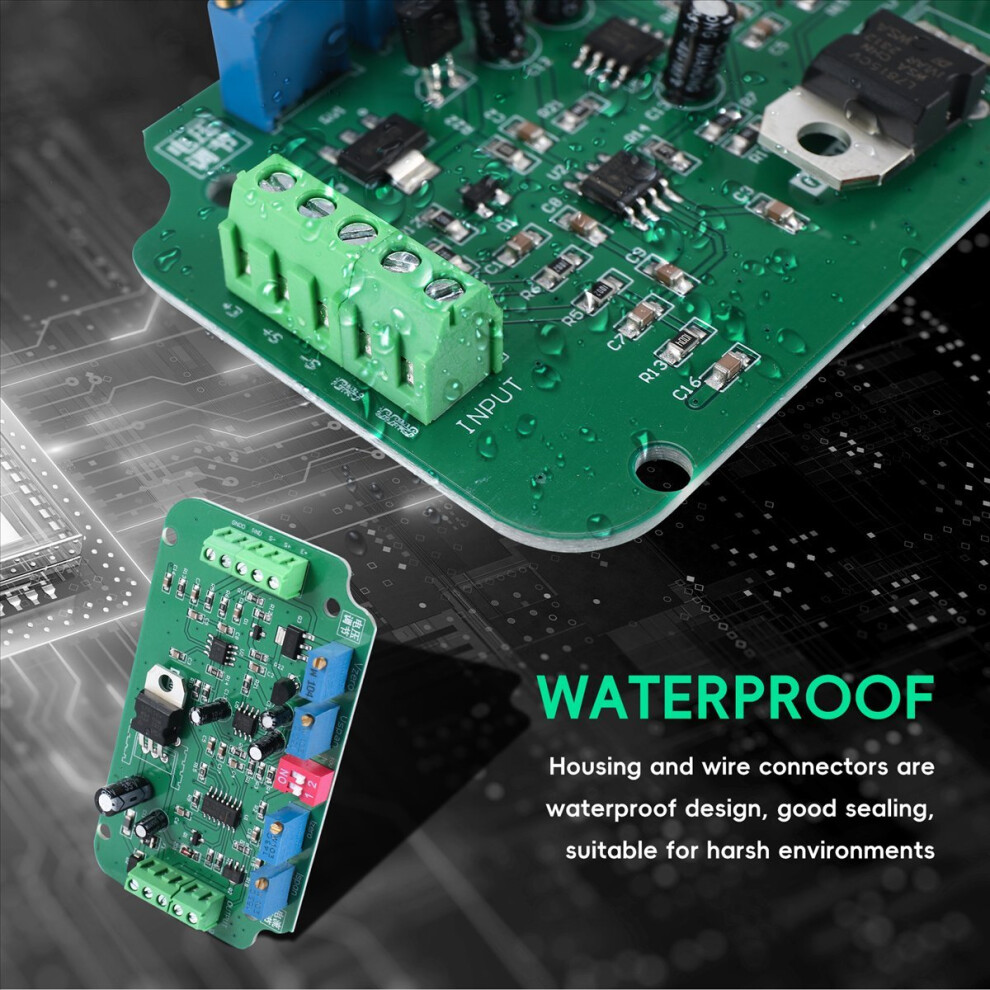

Gehäuse und Kabelanschlüsse sind wasserdicht und gut abgedichtet, geeignet für raue Umgebungen.
Ansprechendes Design, langlebig und störungsresistent.
Hochpräziser Operationsverstärker für hohe Genauigkeit und Stabilität.
Das Netzteil verfügt über Verpolungs-, Überspannungs- und Überstromschutz.

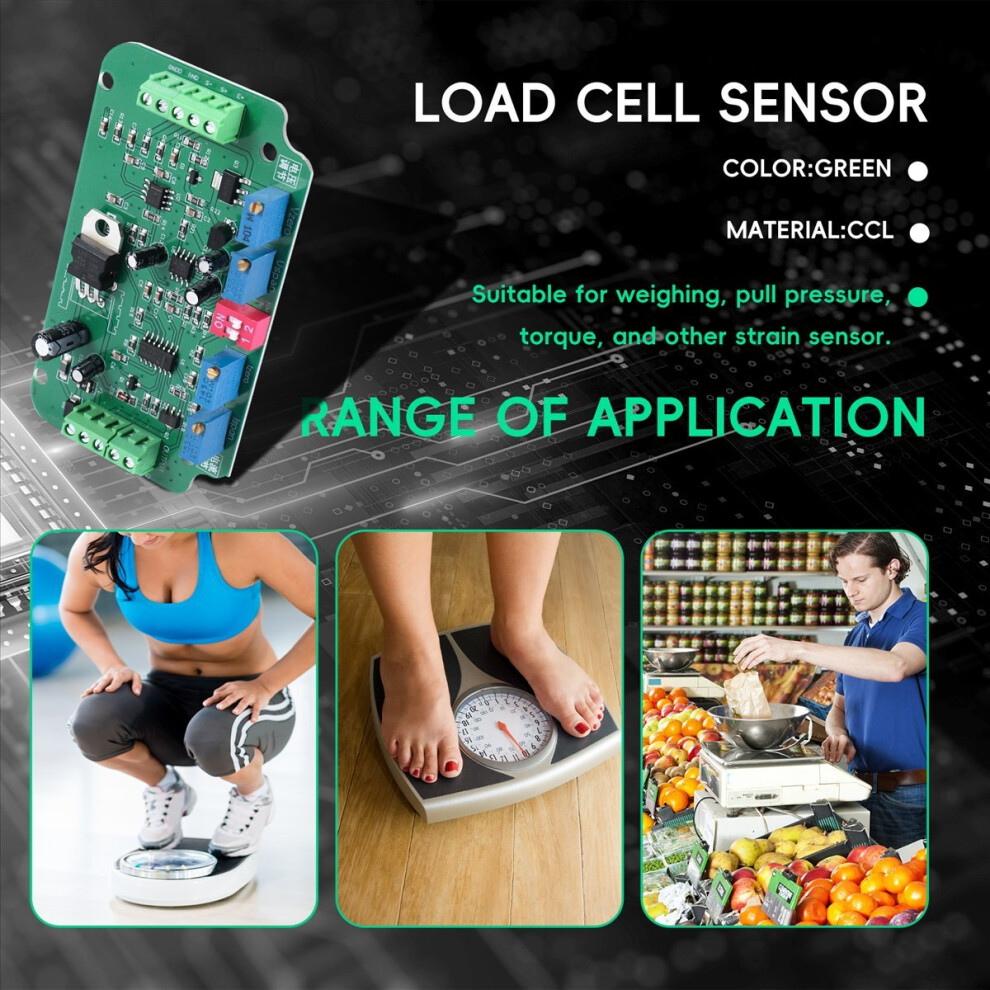

Geeignet für Wiege-, Zugkraft-, Drehmoment- und andere Dehnungssensoren.
Betriebsspannung: 12-24 V DC
Sensorempfindlichkeit: 2,0 mV/V
Anregungsausgang: 5 V (E+).
Ausgangssignal: 0-10 V
Betriebstemperaturbereich: -20 C bis 80 C
Betriebsfeuchtigkeit: 10-90 % rF (nicht kondensierend)
Genauigkeit: besser als 0,2 % FS
Präzision ist besser als 0,05 % FS

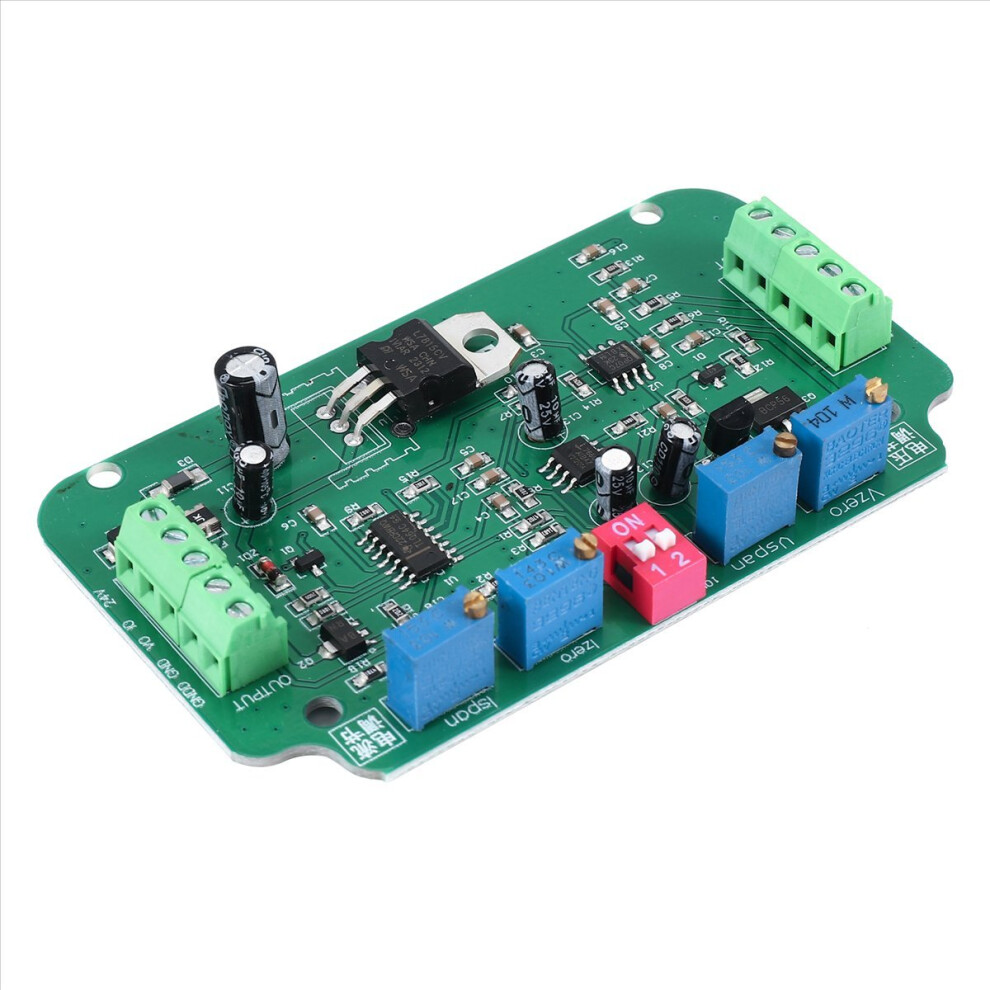

DIP-Schalter Nr. 1 ist für AUS vorgesehen, VO-Ausgang 0-5 V; wenn Nr. 1 auf EIN steht, VO-Ausgang 0-10 V; wenn die DIP-Schalter Nr. 1 und Nr. 2 für AUS vorgesehen sind.
1. Nullpunktjustierung
1: Spannungsregelung: Zuerst das System unbelastet lassen. Den Nullpunkt des Spannungsreglers (Vzero) einstellen. Die Spannung am VO-Ausgang mit einem Multimeter messen und auf Null einstellen.
2: Stromjustierung: Zuerst das System unbelastet lassen. Den Nullpunkt des Stromreglers (Izero) einstellen. Den Strom am IO-Ausgang mit einem Multimeter messen und auf ca. 4 mA einstellen.
Überprüfung
Das System unbelastet lassen und den Nullpunkt messen. Anschließend eine bestimmte Last anlegen. Die gemessene Ausgangsspannung sollte sich erhöhen. Falls die Werte nicht übereinstimmen, justieren Sie sie erneut.
Lieferumfang: 1 x 0-10V Wägezellen-Sensor-Transmitter
Hinweis: Aufgrund unterschiedlicher Lichtverhältnisse und Monitoreinstellungen kann die Farbe des Artikels auf dem Bild geringfügig vom Original abweichen. Die Messabweichung beträgt +/- 1-3 cm.
