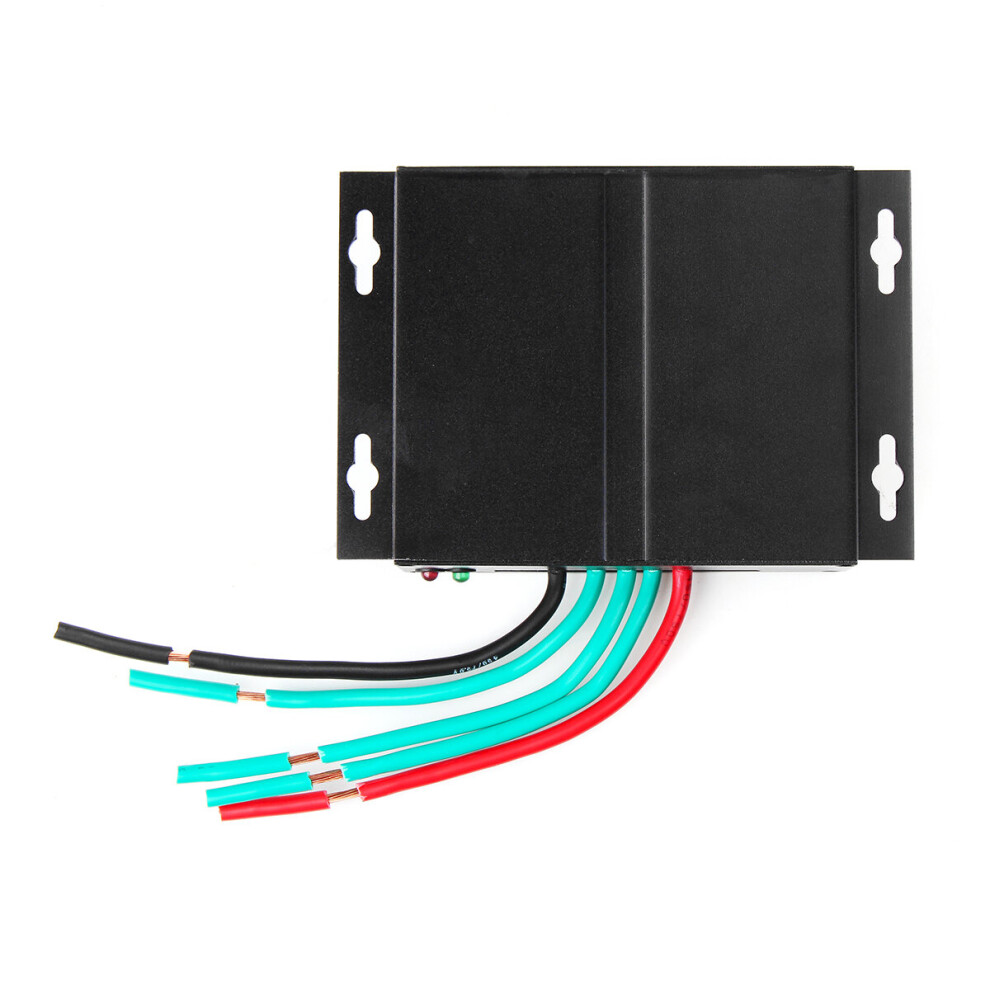

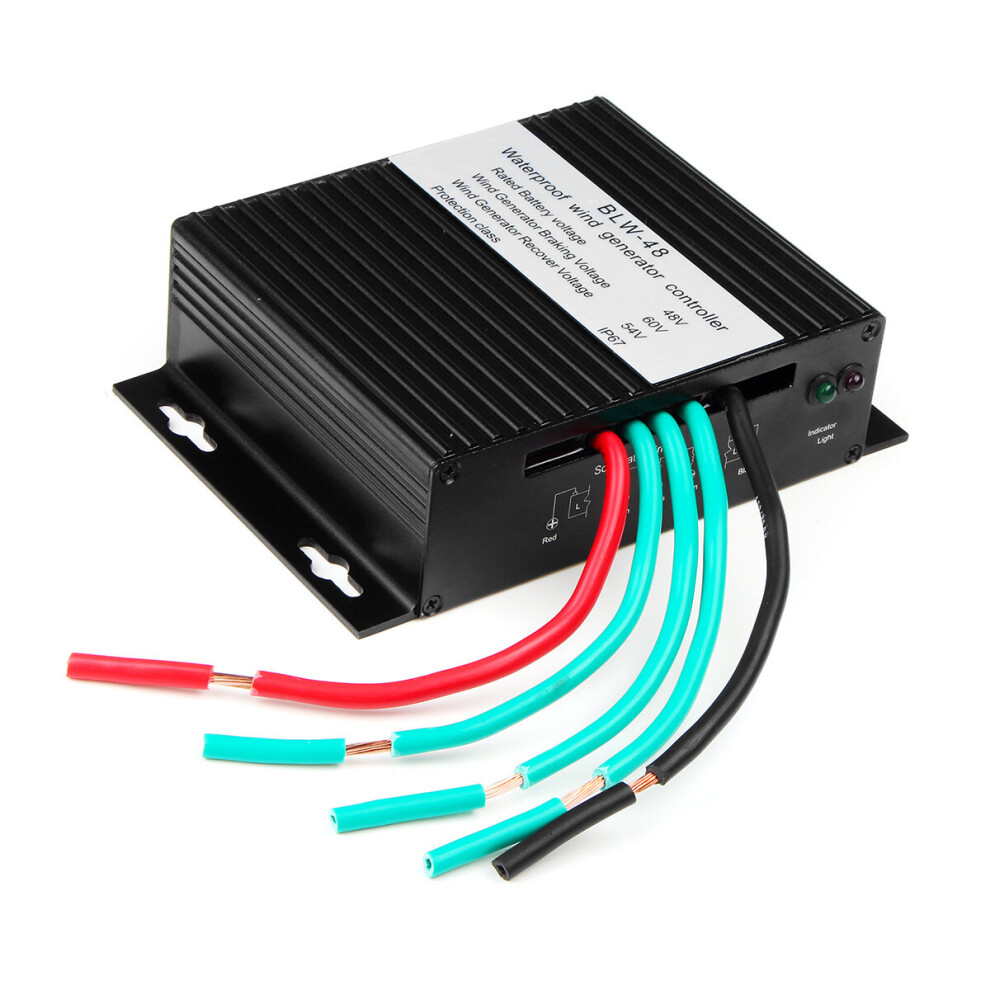

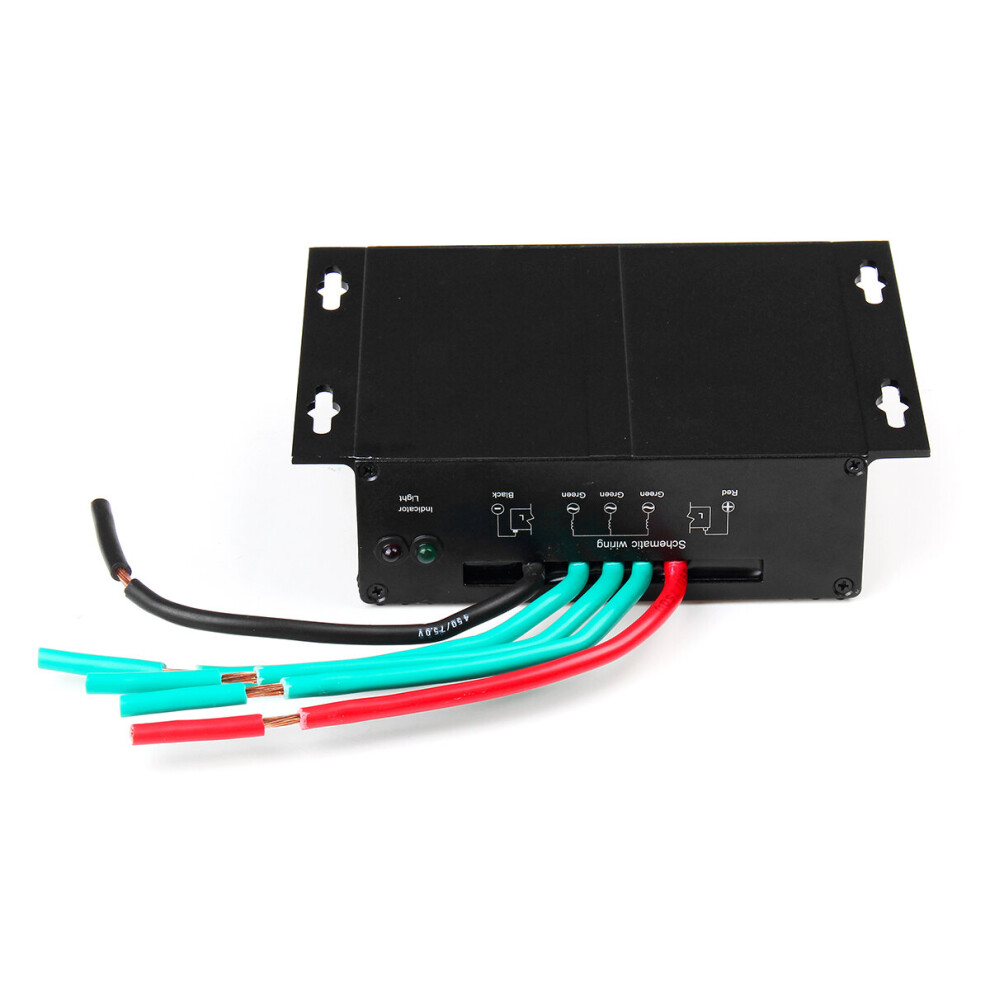

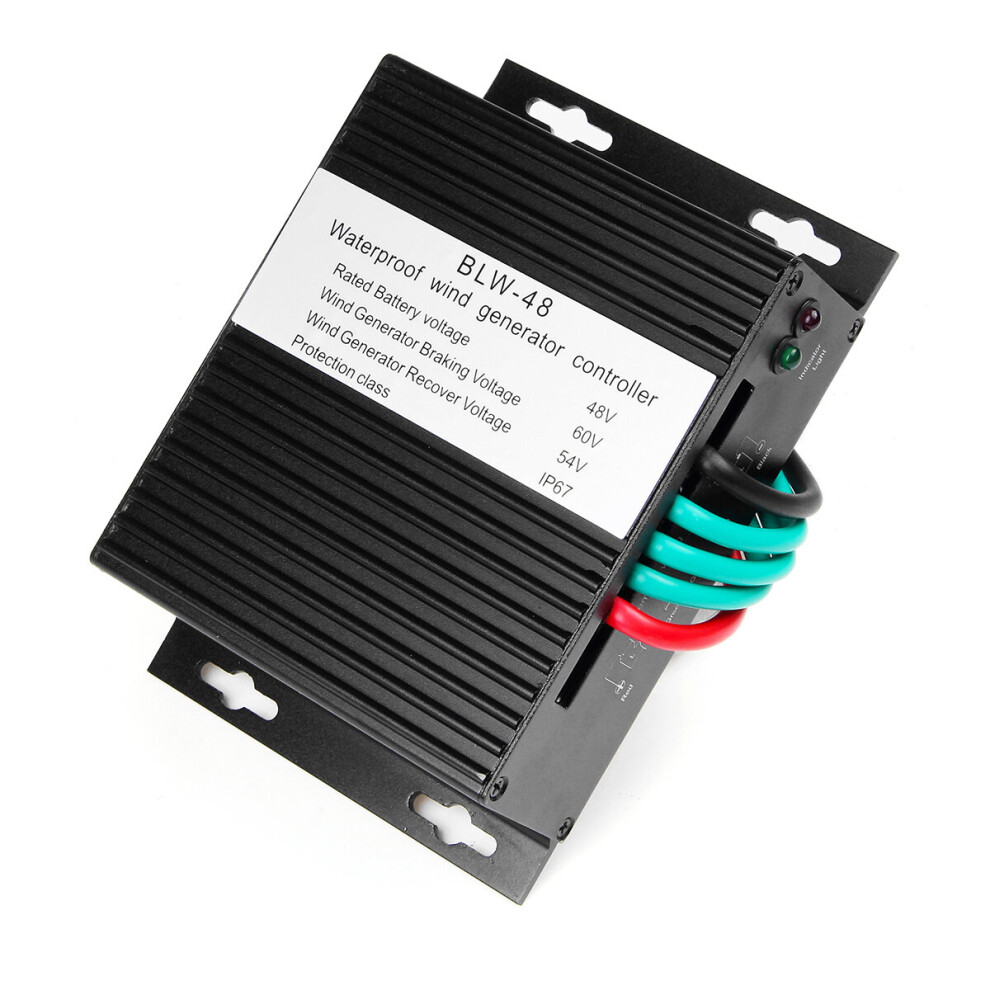

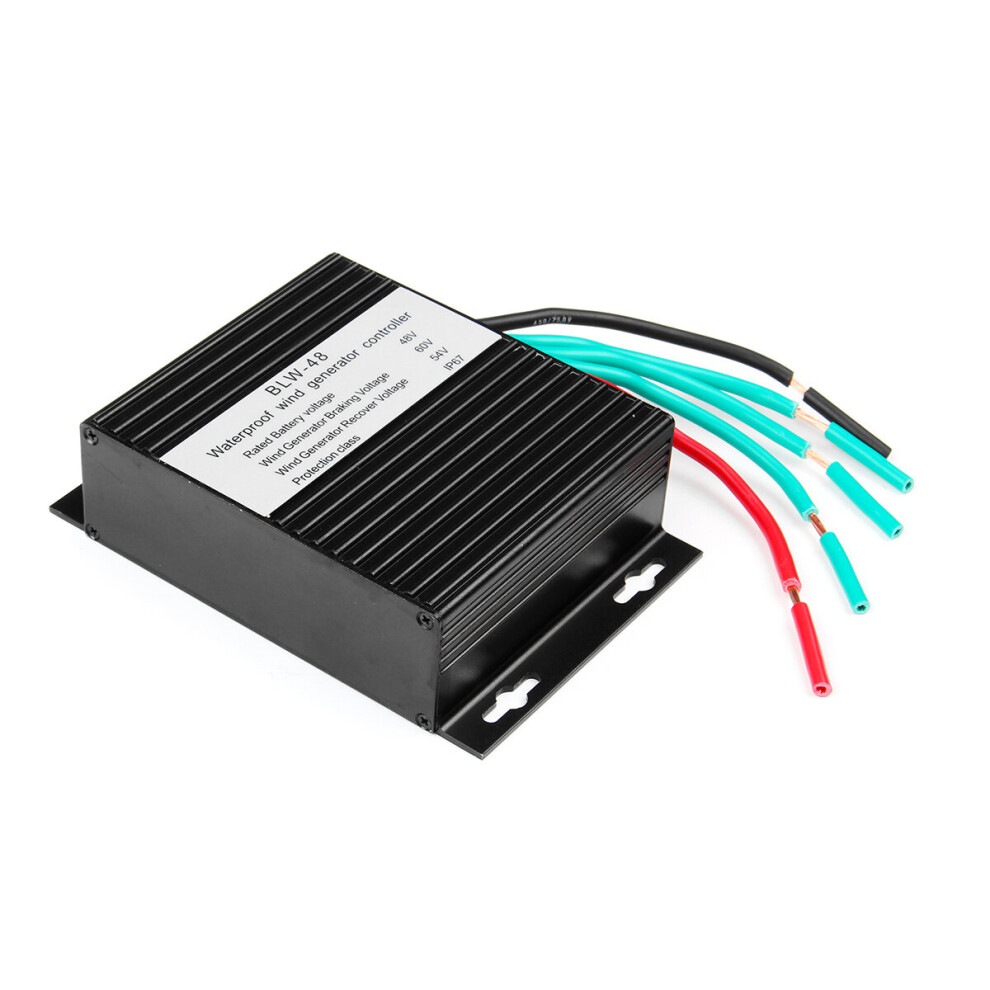

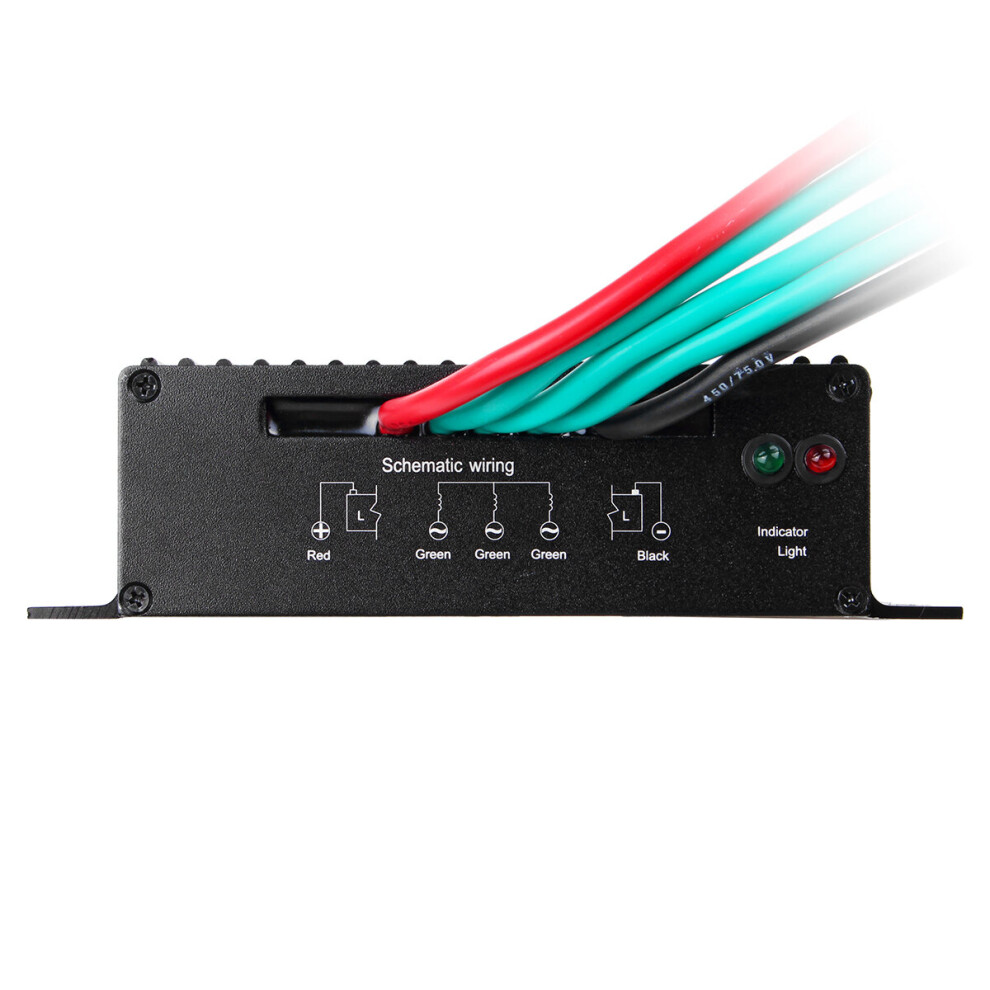

48 V 500 W Windladecontroller Windturbinen - Generatorcontroller Windgeneratorcontroller

48 V 500 W Windladecontroller Windturbinen - Generatorcontroller Windgeneratorcontroller Beschreibung

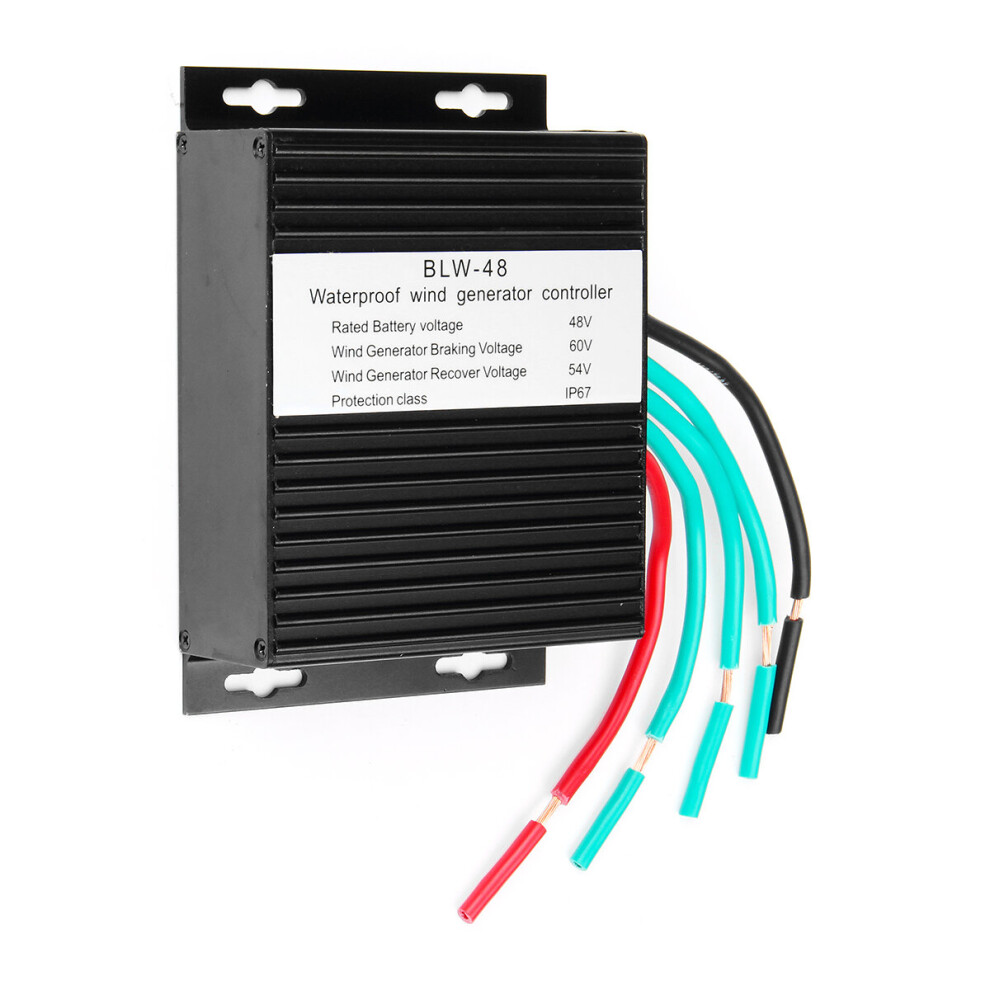

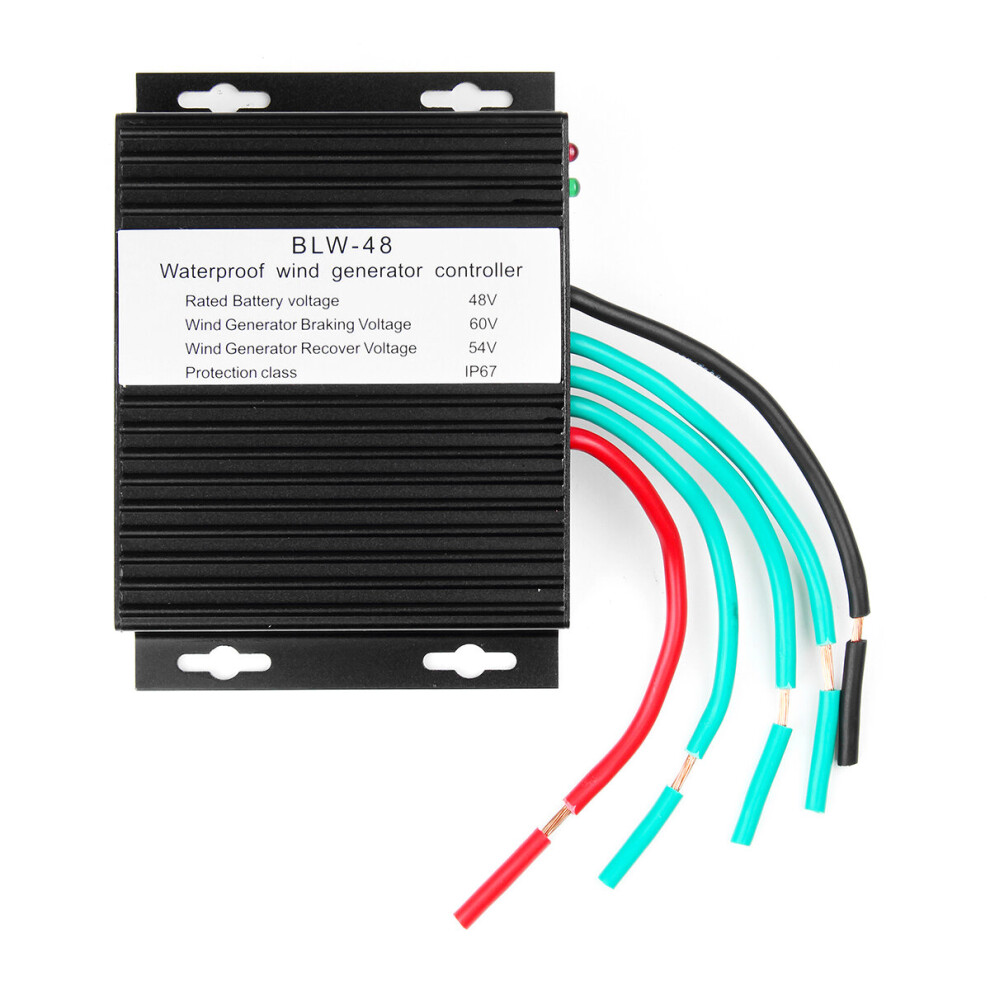

Packliste 1x Controller Spezifikationen Nennbetriebs Spannung der Batterie: 48 V Brems Spannung des Windgenerators: 60 V Wiederherstellungs Spannung des Windgenerators: 54 V Schutzklasse: IP67 Vorsichtsmaßnahmen: 1. Überprüfen Sie ob die Ausgangsspannung der Windturbine mit der Nennspannung der Batterie übereinstimmt. 2. Verdrahten Sie in folgender Reihenfolge: Zuerst die positiven und negativen Anschlüsse der Batterie verbinden dann den dreiphasigen Spannungsoutput des Ventilators anschließen. 3. Bitte verbinden Sie die Batterie und die Windturbine sorgfältig mit dem Controller gemäß den Anweisungen. Eine falsche Polung oder falsche Positionierung kann dazu führen dass das System abnormal funktioniert und möglicherweise Schäden an den Systemkomponenten verursacht. 4. Obwohl der Controller Schutzmaßnahmen gegen verschiedene mögliche Unfälle getroffen hat wird dringend empfohlen dass die Benutzer die Betriebsverfahren strikt einhalten um Schäden an der Batterie und dem Controller zu vermeiden. Verdrahtung: 1. Verbinden Sie das "+" und " - " der Batterie mit den positiven und negativen Anschlüssen der Batterie des Controllers. 2. Verbinden Sie die dreiphasige Ausgangsspannung der Windturbine mit dem dreiphasigen Spannungseingang des Controller - Ventilators. 3. Wenn eine manuelle Bremse erforderlich ist verbinden Sie den dünnen roten Draht mit dem positiven Pol der Batterie um die manuelle Bremsfunktion zu aktivieren. Um diese Funktion abzubrechen trennen Sie einfach den dünnen roten Draht. Statusanzeige: - Wenn die grüne Stromanzeige (BATTERIE) des Controllers leuchtet zeigt dies an dass die Batterie ordnungsgemäß angeschlossen ist. - Wenn die grüne Ventilatorzugangsanzeige (WIND) des Controllers blinkt zeigt dies an dass die Windturbine angeschlossen ist. Die Geschwindigkeit des Blinkens spiegelt die Geschwindigkeit des Ventilators wider. - Wenn die rote Anzeige (BREMSE) des Controllers leuchtet ist die Batterie vollständig aufgeladen die Windturbine wird automatisch gebremst oder die Bremse wird aufgrund des Überstromschutzes automatisch aktiviert.
