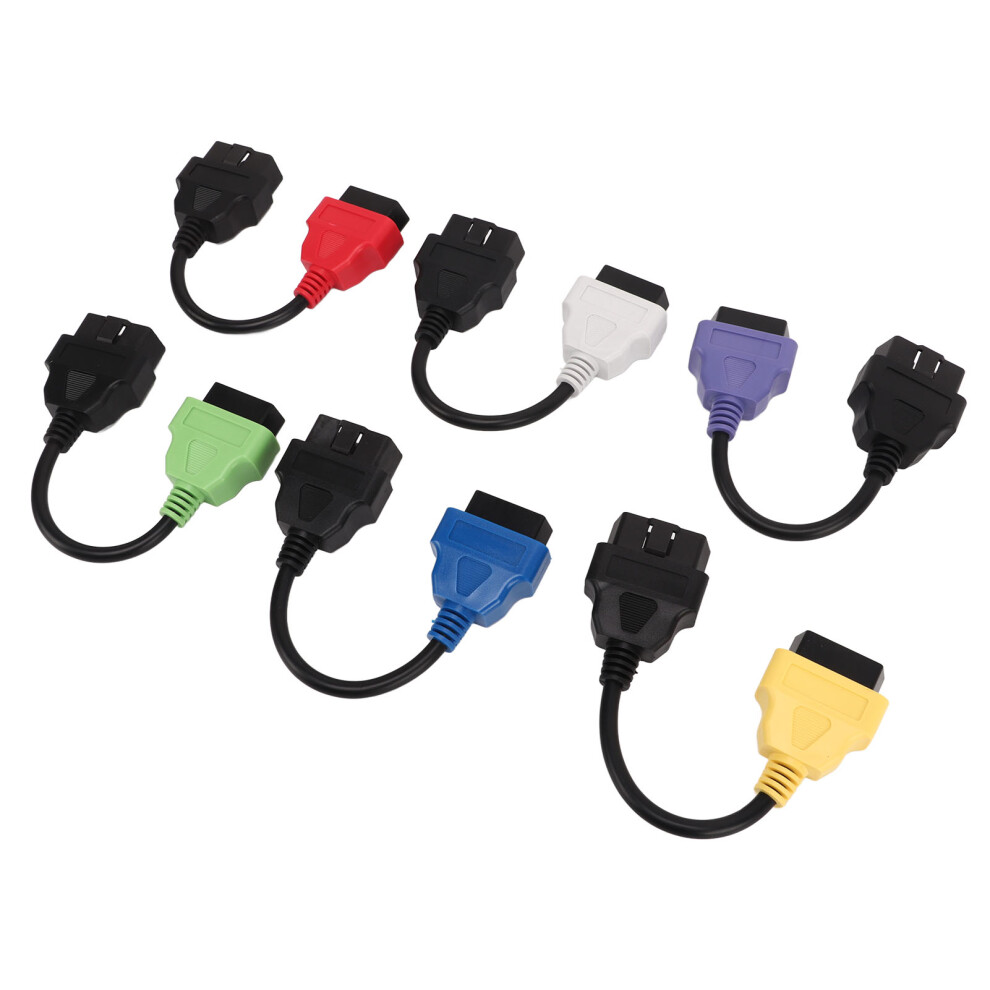

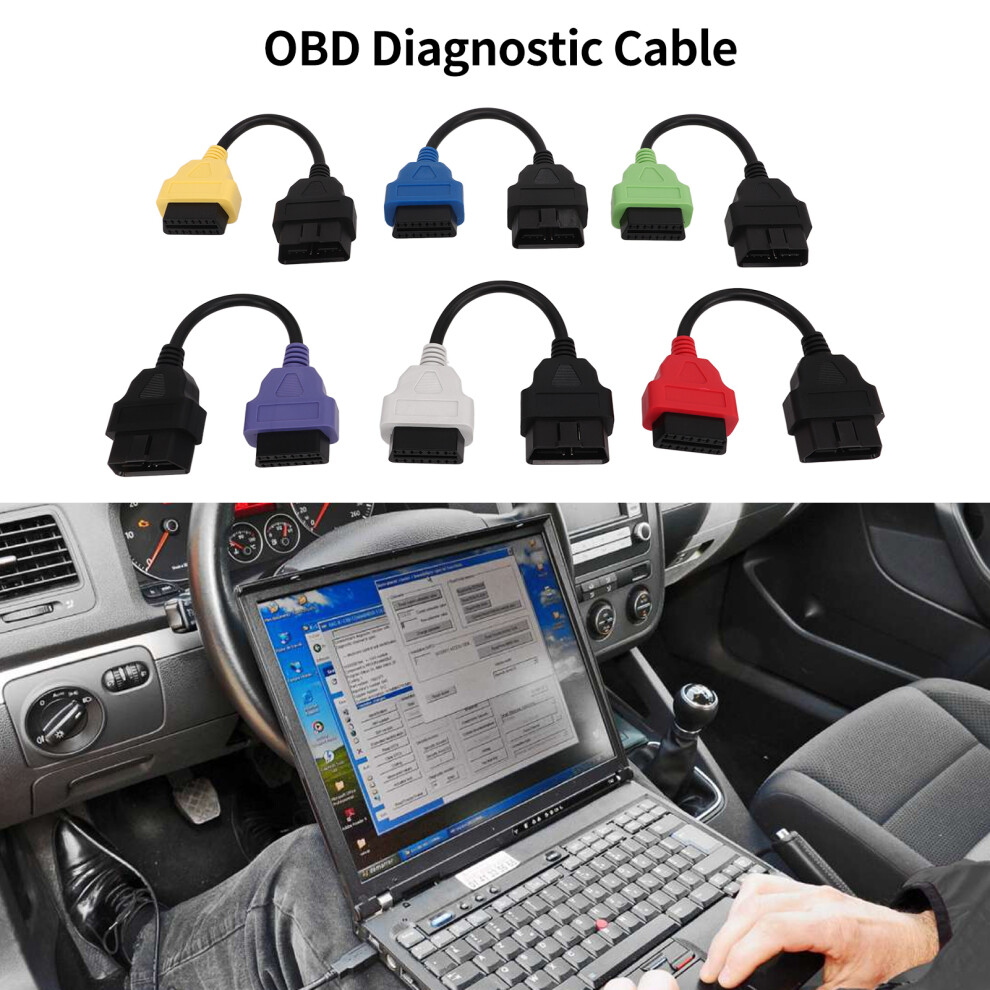

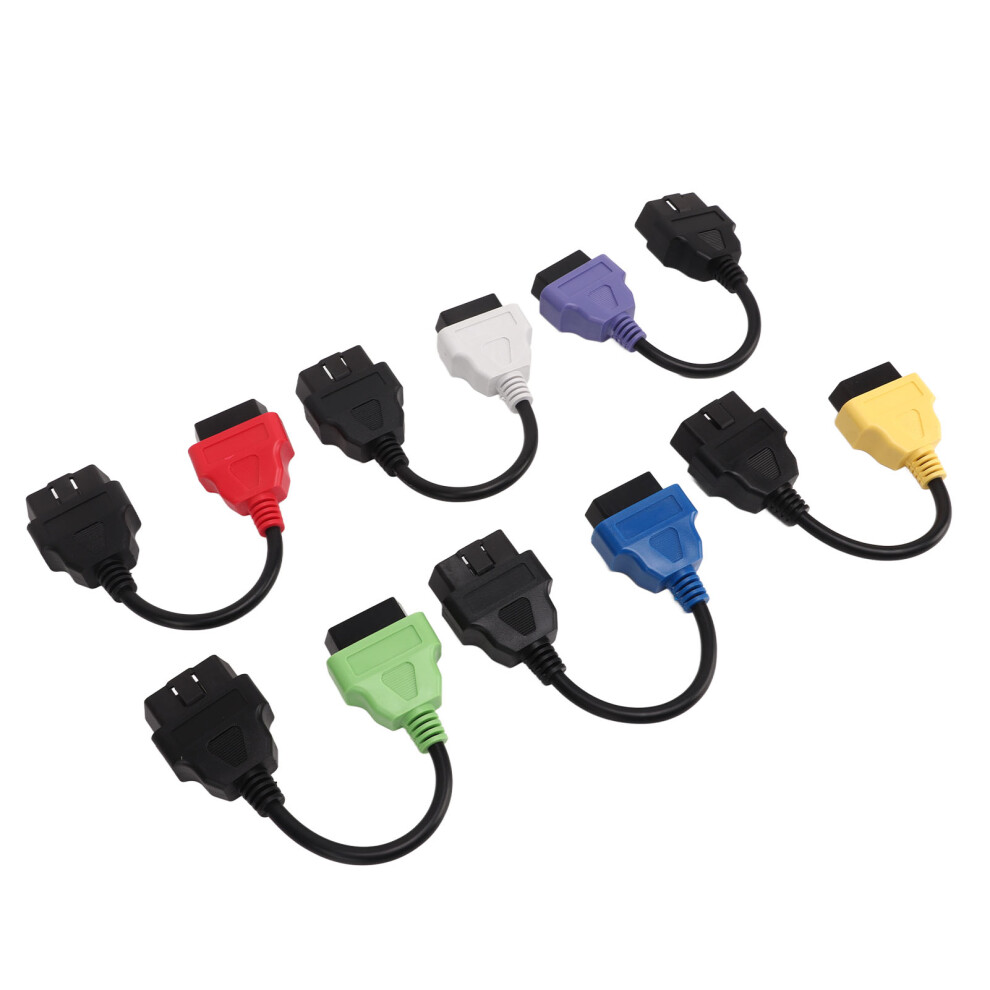

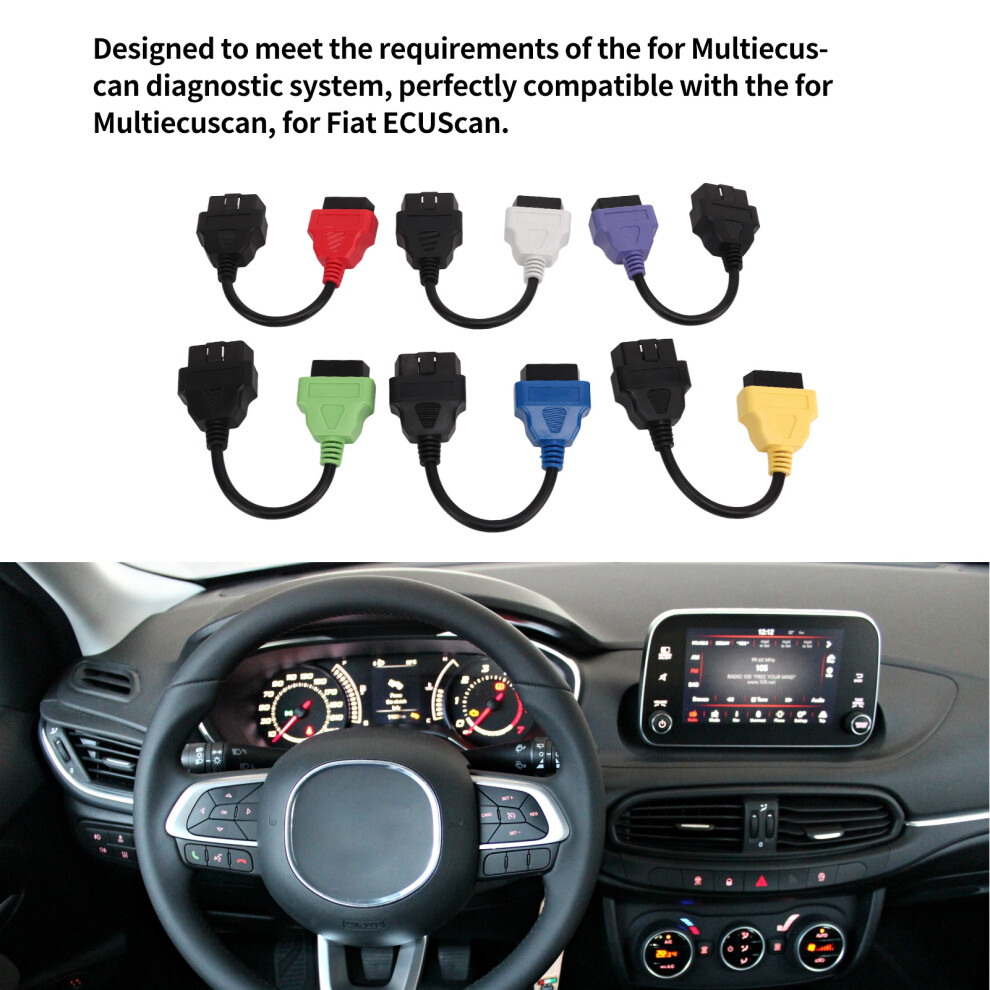

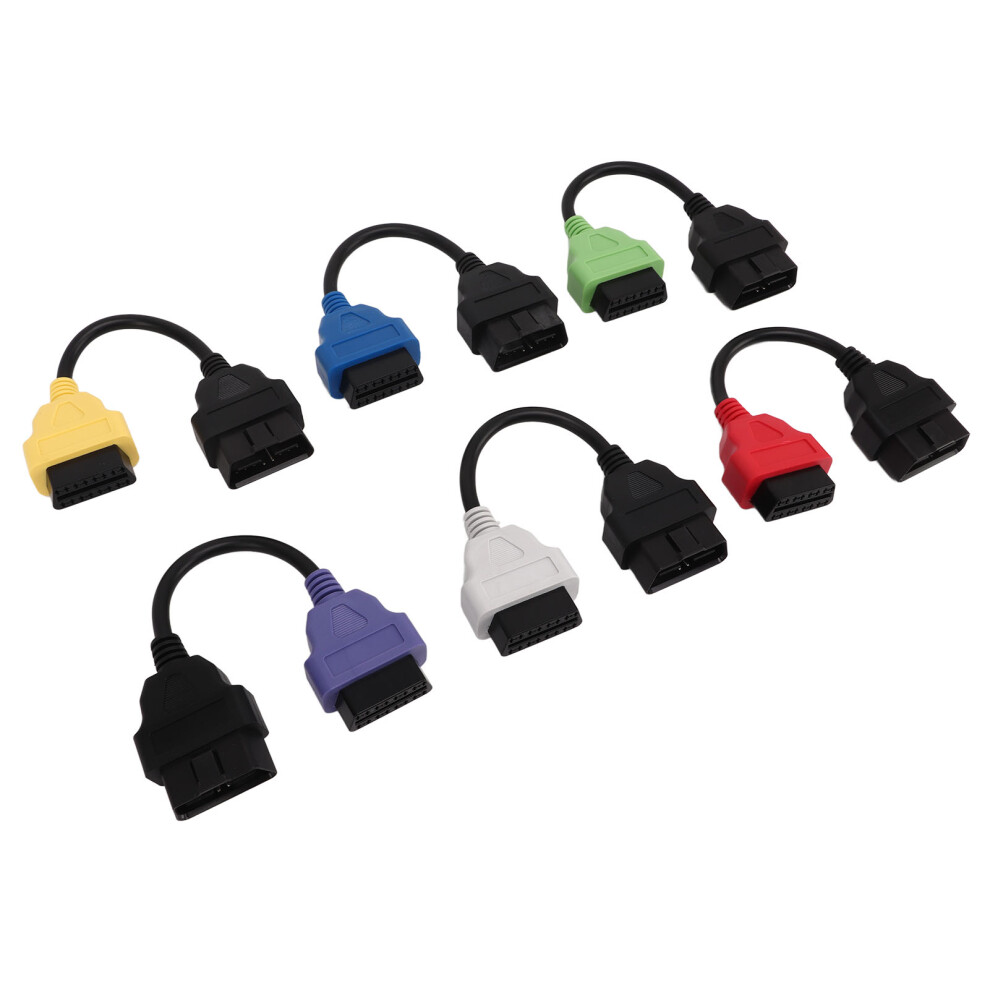

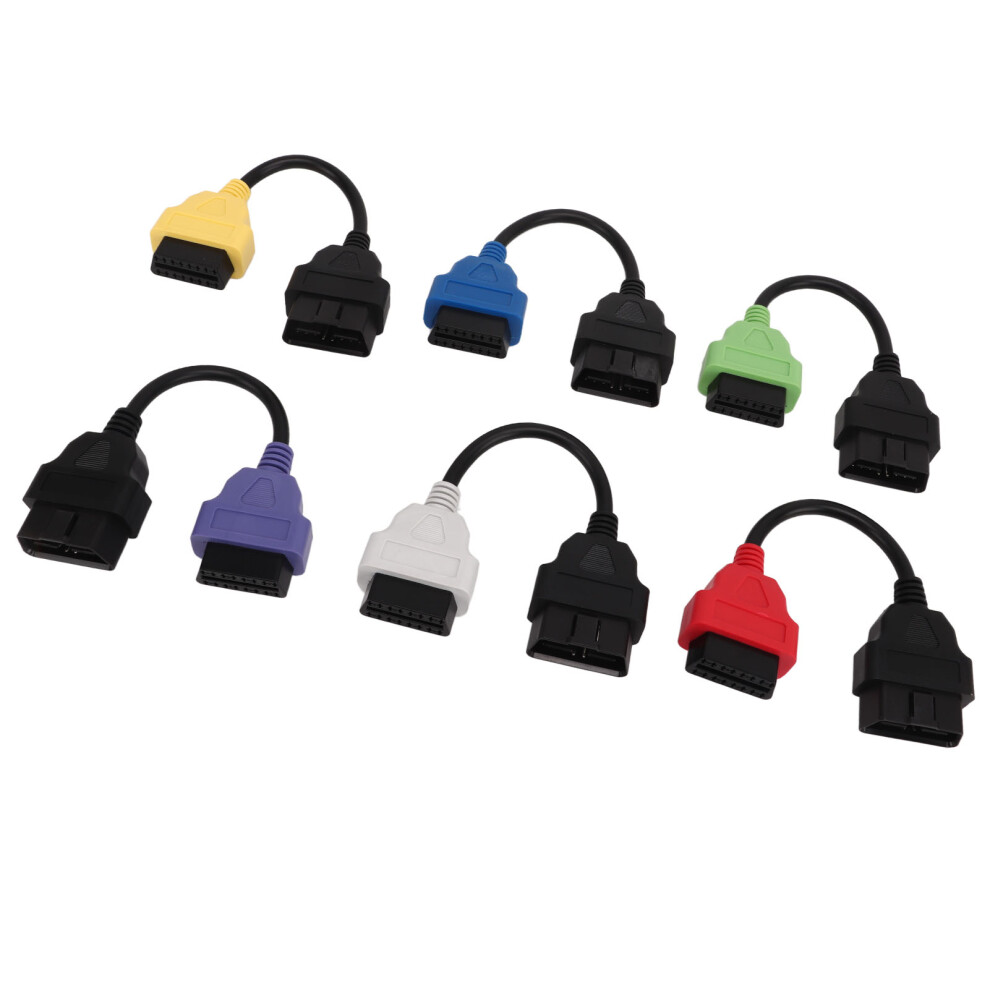

6 Stück MultiECUScan-Adapterkabel, OBD2, 6 Farben

6 Stück MultiECUScan-Adapterkabel, OBD2, 6 Farben Beschreibung

6 Stück MultiECUScan Adapterkabel OBD2 Diagnosetool ECU-Scan-Kabel Ersatz für Fiat
Artikeltyp: Für MultiECUScan Adapterkabel
Material: ABS
Beschreibung:

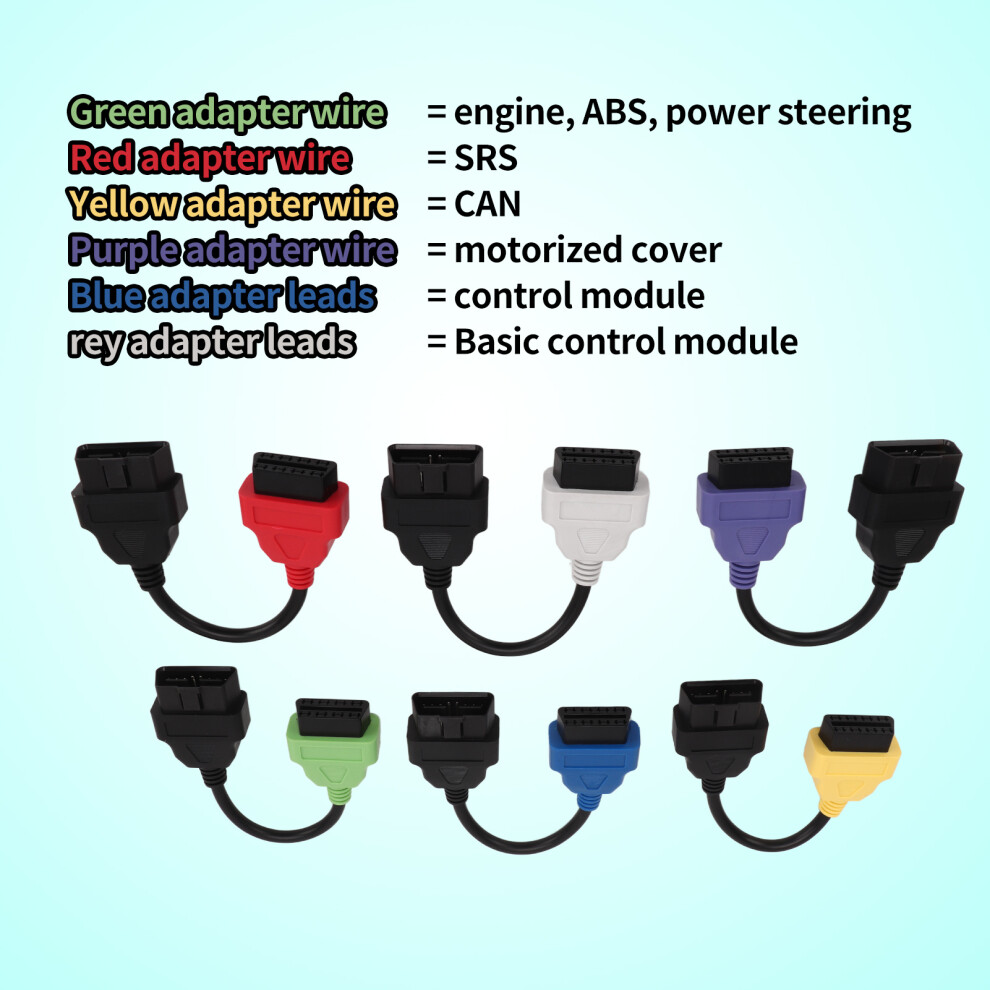

Grünes Adapterkabel (für MultiECUScan / Ersatz für Fiat EcuScan Adapter 1) = Motor, ABS, Servolenkung
Rotes Adapterkabel (für MultiECUScan / Ersatz für Fiat EcuScan Adapter 2) = SRS
Gelbes Adapterkabel (für MultiECUScan / Ersatz für Fiat EcuScan Adapter 3) = CAN
Lila Hauben-Adapterkabel (für MultiECUScan / Ersatz für Fiat EcuScan Adapter 4) = motorisierte Haube
Blaue Adapterleitungen (für MultiECUScan / Ersatz für Fiat EcuScan Adapter 5) = Steuergerät
Graue Adapterleitungen (für MultiECUScan / Ersatz für Fiat EcuScan Adapter 6) = Basis-Steuergerät
Pin-Belegung:
Grüne Adapterleitungen = weibliche Pins 7 bis zu den männlichen Pins 1, 7, 9, 12.
Rote Adapterleitungen = weibliche Pins 7 bis zu den männlichen Pins 3
Gelbe Adapterleitungen = weibliche Pins 6 bis zu dem männlichen Pin 1 / weibliche Pin 14 bis zu dem männlichen Pin 9 / weibliche Pin 7 bis zu dem männlichen Pin 12
Lila Haubenadapterkabel = weibliche Pins 7 bis zu den männlichen Pins 7, 8, 11, 13

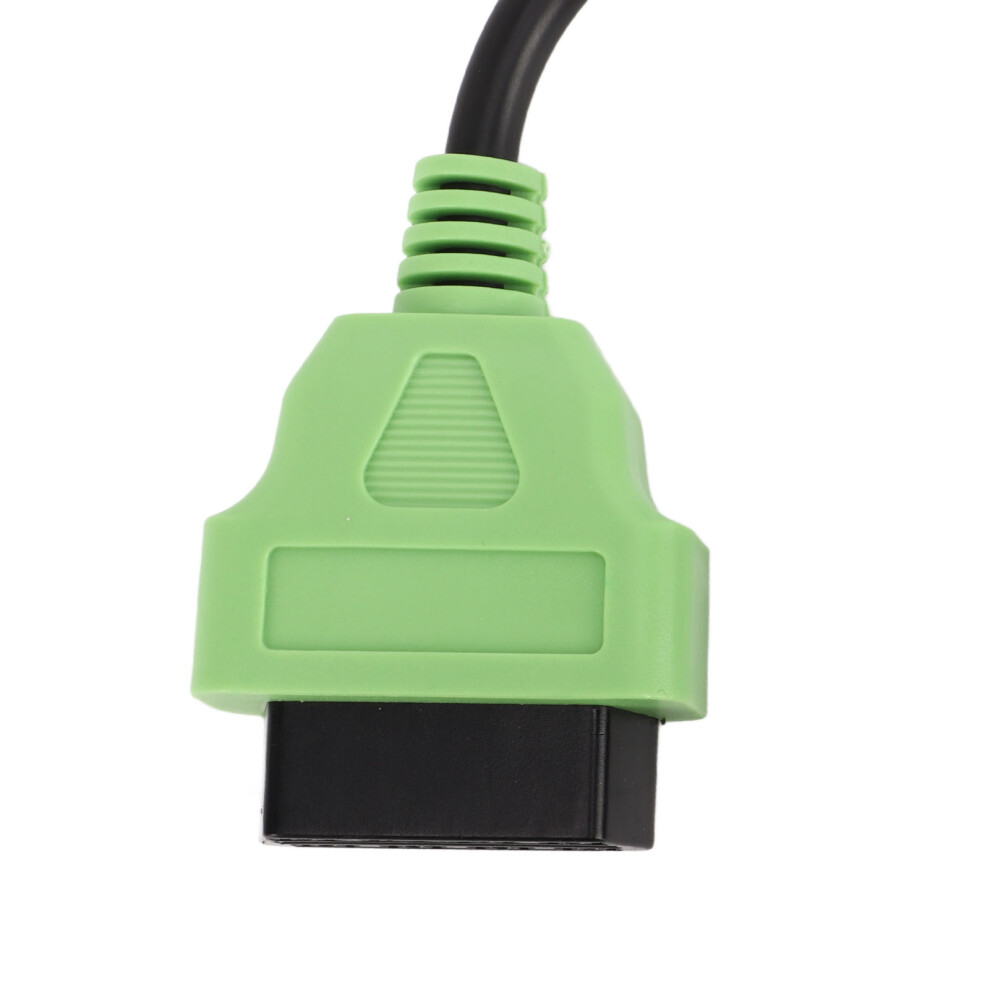

1. Grüne ABS Servolenkung Adapterleitungen ("Adapter 1" auf der MultiECUScan-Website)
- Entwickelt, um Zugriff auf ABS- und Servolenkungssysteme bei unterstützten Fahrzeugen zu ermöglichen. Der Adapter hat an einem Ende einen grünen Anschluss zur einfachen Identifikation.
Mit diesem Adapter ist Pin 7 des Diagnosetools mit den Pins 1, 7, 9 und 12 des Fahrzeugs verbunden.
2. Rotes SRS-Adapterkabel ("Adapter 2" auf der MultiECUScan-Website)
- Entwickelt, um Zugriff auf SRS-Systeme bei unterstützten Fahrzeugen zu ermöglichen.
Der Adapter hat an einem Ende einen roten Anschluss zur einfachen Identifikation.
Mit diesem Adapter ist Pin 7 des Diagnosetools nur mit Pin 3 des Fahrzeugs verbunden.
3. Gelbes CAN-Adapterkabel ("Adapter 3" auf der MultiECUScan-Website)
- Entwickelt, um Zugriff auf CAN-Systeme niedriger Geschwindigkeit bei unterstützten Fahrzeugen zu ermöglichen.
Der Adapter hat an einem Ende einen gelben Anschluss zur einfachen Identifikation.
Mit diesem Adapter verbinden Sie Pins 6 und 14 des Diagnosetools jeweils mit Pins 1 und 9 des Fahrzeugs; die 7 Fuß des Diagnostikgeräts sind mit den 12 Fuß des Fahrzeugs verbunden.
4. Lila Haubenadapterkabel ("Adapter 4" auf der MultiECUScan-Website)
- Entwickelt, um Zugriff auf das elektrische Haubensystem bei unterstützten Fahrzeugen zu ermöglichen.
Der Adapter hat am Ende einen lila Anschluss zur einfachen Identifikation.
Mit diesem Adapter ist Pin 7 des Diagnosetools mit den Pins 7, 8, 11 und 13 des Autos verbunden.
5. Blaues Steuergerät-Adapterkabel-Design ermöglicht Zugriff auf erweiterte Funktionen am Fahrzeug (z. B. Multimedia, Totwinkel-Sensoren usw.)
6. Graues Basis-Steuergerät-Adapterkabel ist so konzipiert, dass grundlegende Funktionen am Fahrzeug zugänglich sind (z. B. Scheinwerfer, Parksteuerung, ABS, elektrische Lenkung usw.)

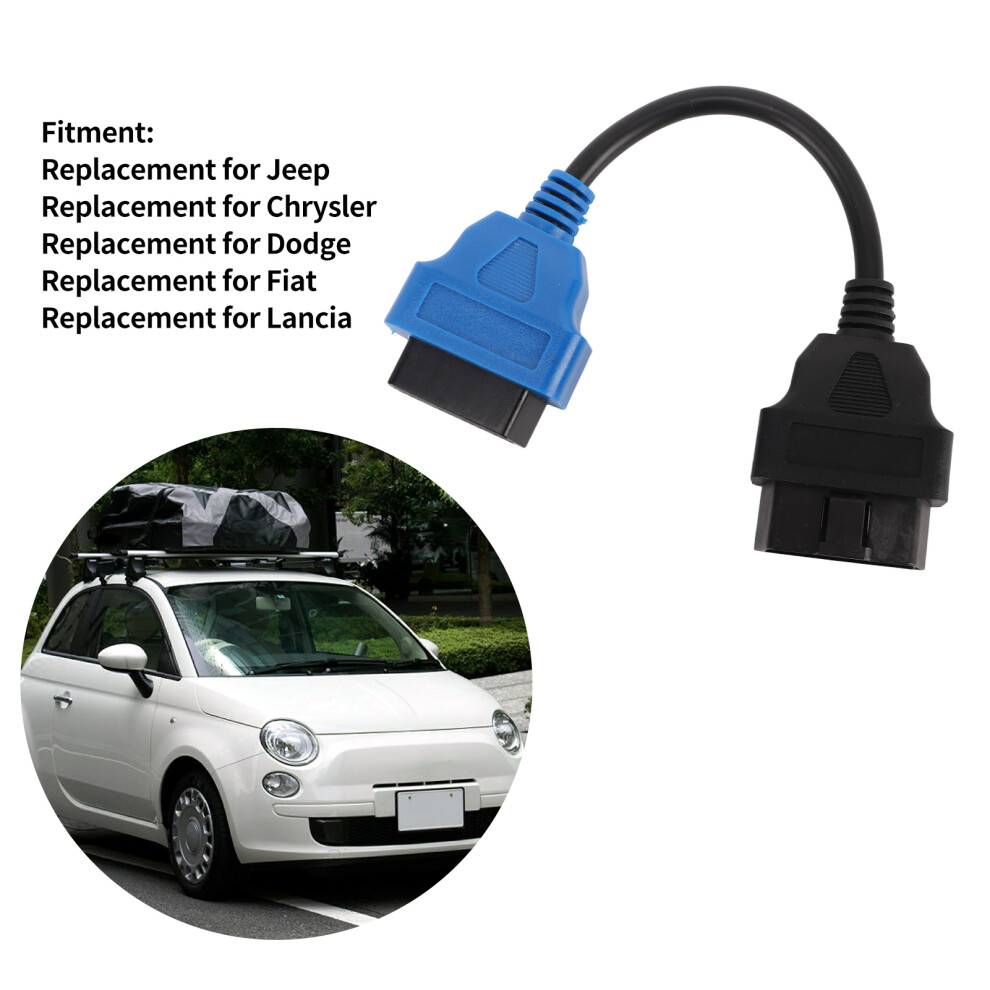

Kompatibilität: Ersatz für Jeep
Ersatz für Chrysler
Ersatz für Dodge
Ersatz für Fiat
Ersatz für Lancia
