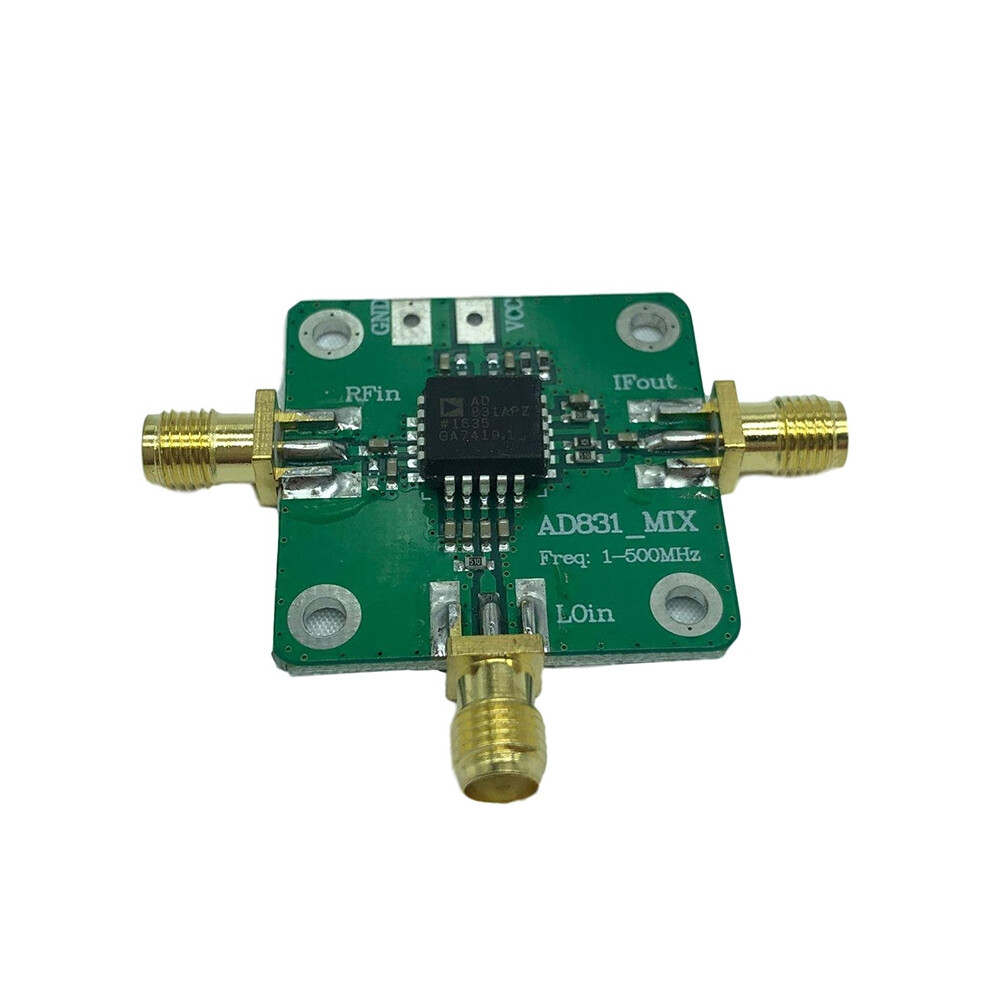

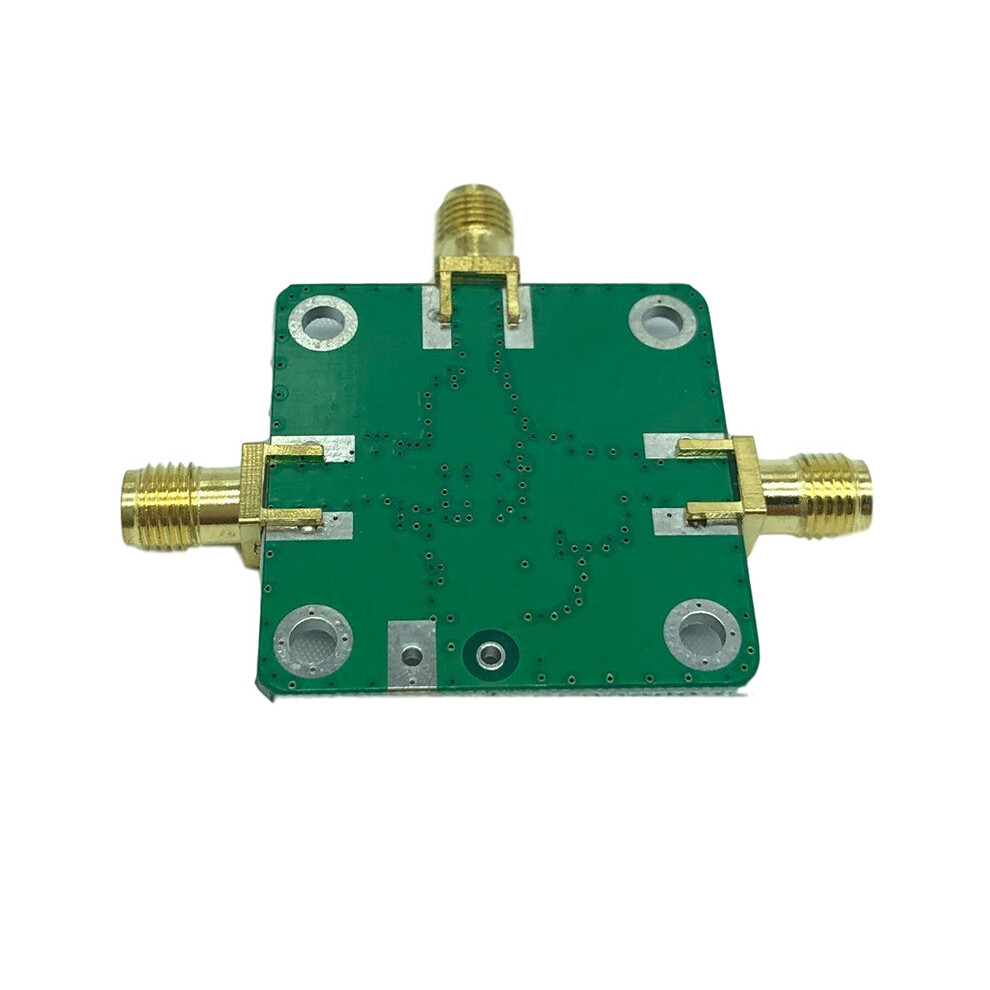

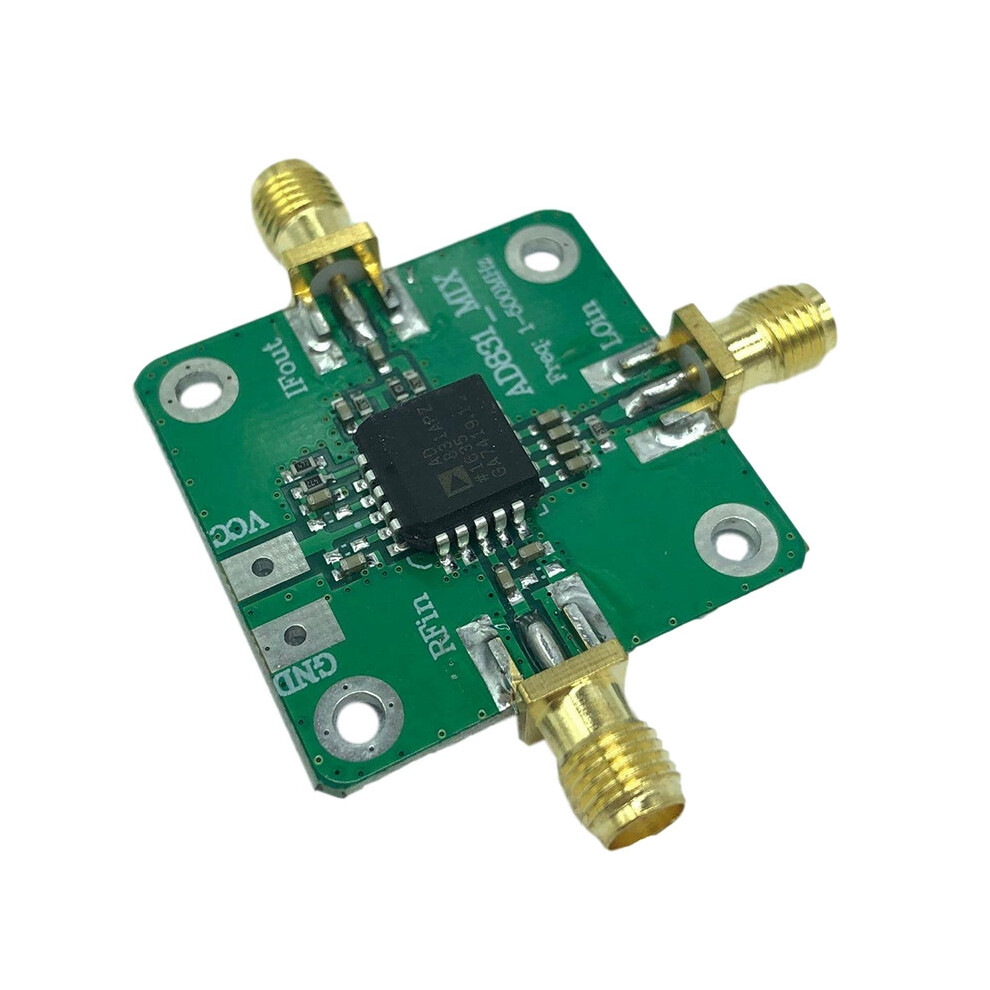

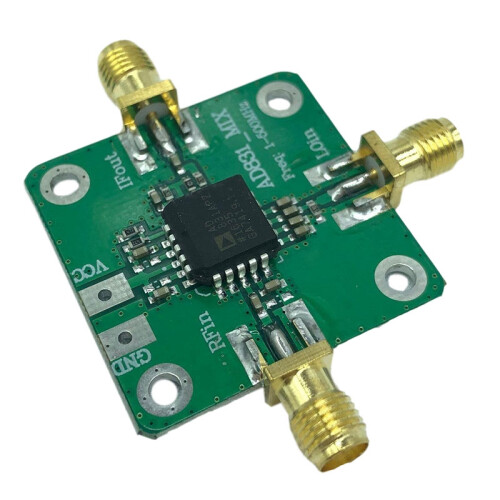

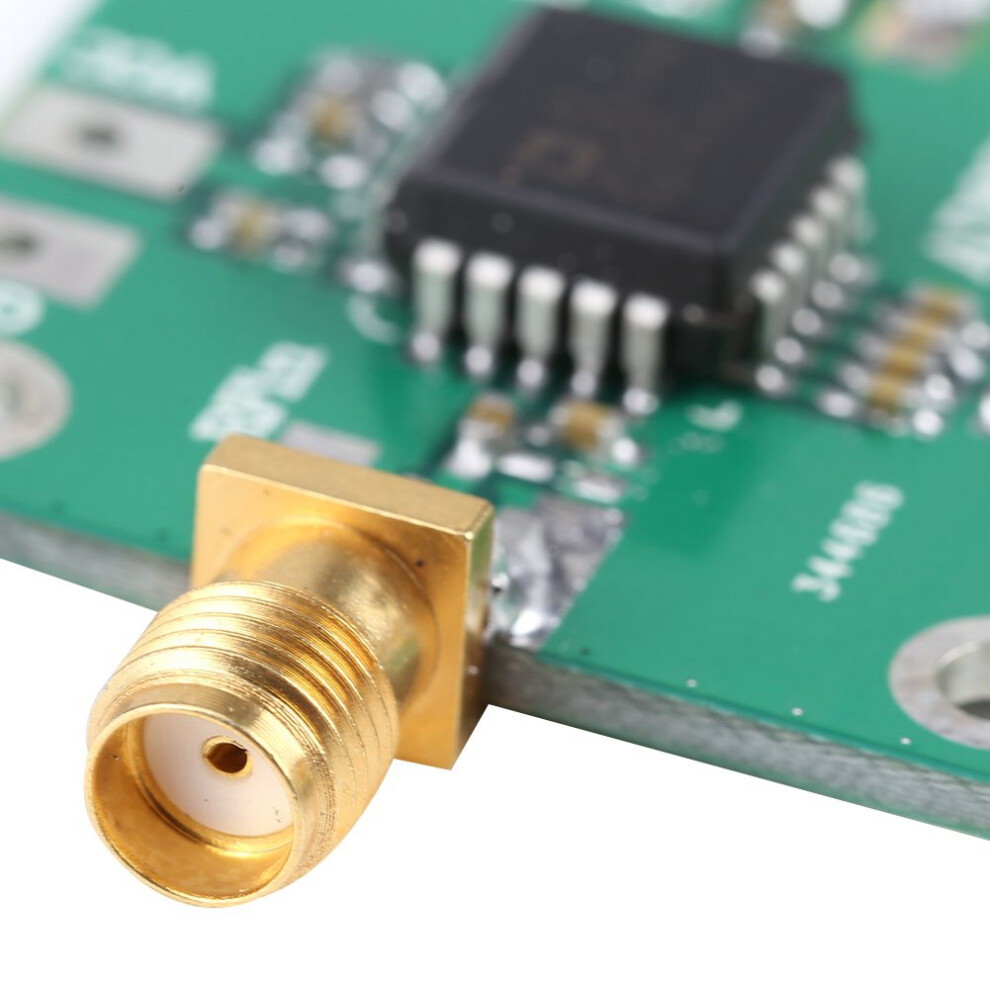

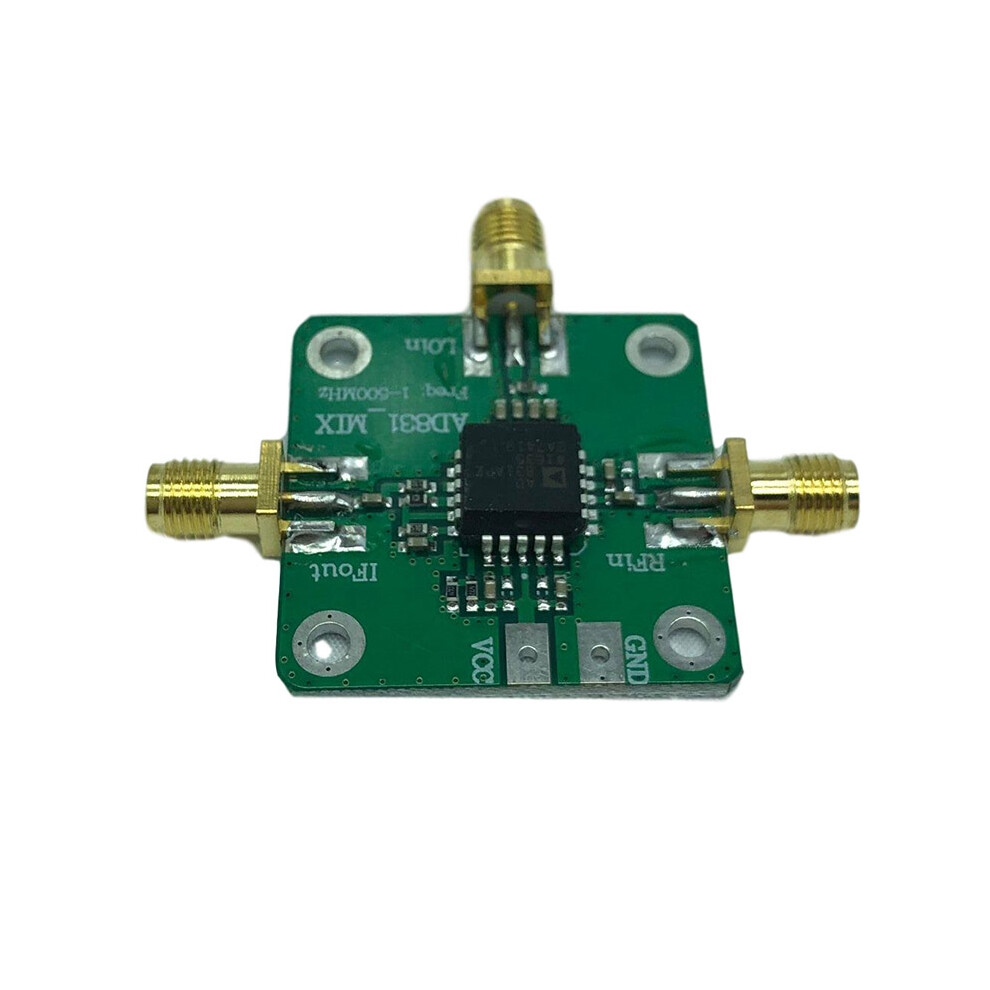

AD831 Hoch Frequenz HF Mischer 500MHz Bandbreite

AD831 Hoch Frequenz HF Mischer 500MHz Bandbreite Beschreibung

1 Verschiebungserkennung in der Ultraschallbildgebung und anderen Anwendungen
2. AD831 bietet einen - dritter Ordnung von +24 dBm, der -10 dBm LO-Leistungsaufnahme erreichen kann. Es benötigt keine Hochleistungs-LO-Treiber und es gibt keine entsprechenden Abschirmungs- und Isolationsprobleme. Daher kann es im Vergleich zu passiven Mischern die Systemleistung verbessern und die Systemkosten senken. .
3. Der Mischer ist für die Stromversorgung über ein einziges Netzteil ausgelegt und die HF-, IF- und LO-Anschlüsse verfügen über DC-Isolationskondensatoren für eine einfache Verwendung. Die Betriebsfrequenz der - und LO-Eingänge kann bis zu 500 MHz betragen. Der -Ausgang ist ein Single-Ended-Spannungsausgang. Es hat eine Ausgangsbandbreite von 250 MHz.
4. Ein einzelner Widerstand zwischen den Pins OUT und wird verwendet, um die Verstärkung einzustellen. Der Verstärker hat niedrige DC-Offset-Eigenschaften, für DC-Kopplungsanwendungen wie DC-Basisband-Frequenzumsetzung und Quadratur-Amplituden-Demodulation verwendet werden kann
5. Mit dem Ausgangsverstärker des Mischers und der Quellimpedanz beträgt die SSB-Rauschzahl des Mischers 10,3 dB bei 70 MHz. Im Gegensatz zu passiven Mischern hat AD831 keine Einfügungsdämpfung, keinen externen Duplexer und keine passive Terminierung. AD8362 hat Arbeitsmodi: Leistungsmessung und Controller. In Abbildung 1 sind im Leistungsmessmodus VOUT und VSET

Produktparameter:
HF-Eingang: 0,1-500MHz
HF-Eingang: +10dBm (1dB Kompressionspunkt)
Lokaler Oszillator-Eingang: 0,1-500MHz
Lokaler Oszillator-Eingang: -10dBm
-Ausgang: 0.1-200MHz
Versorgungsspannung: 9-11V Single-Ended-Netzteil
Gewicht: 11 Gramm
Farbe:Grün
Material:PCB
Größe:33x33mm

Verpackungsinhalt:
1* HF-Mixer-

Nur der oben genannte Paketinhalt, andere Produkte sind nicht enthalten.
