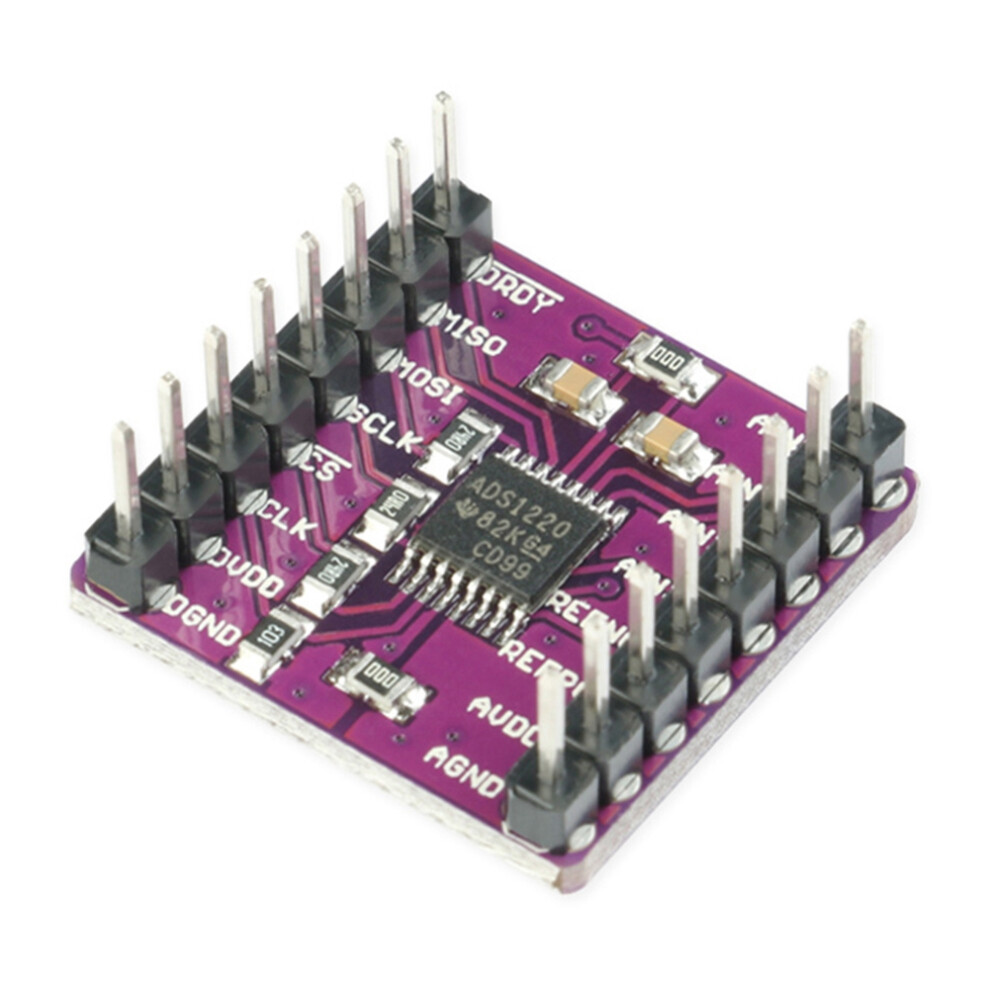

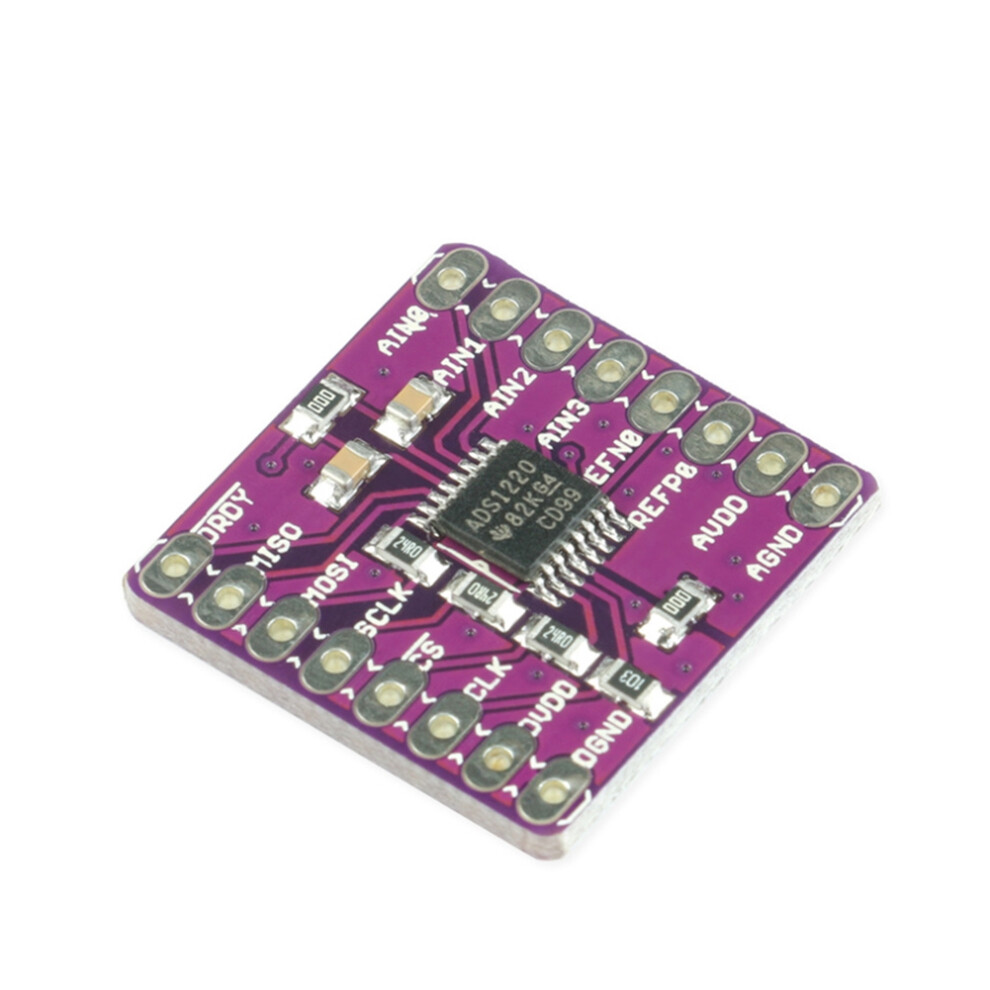

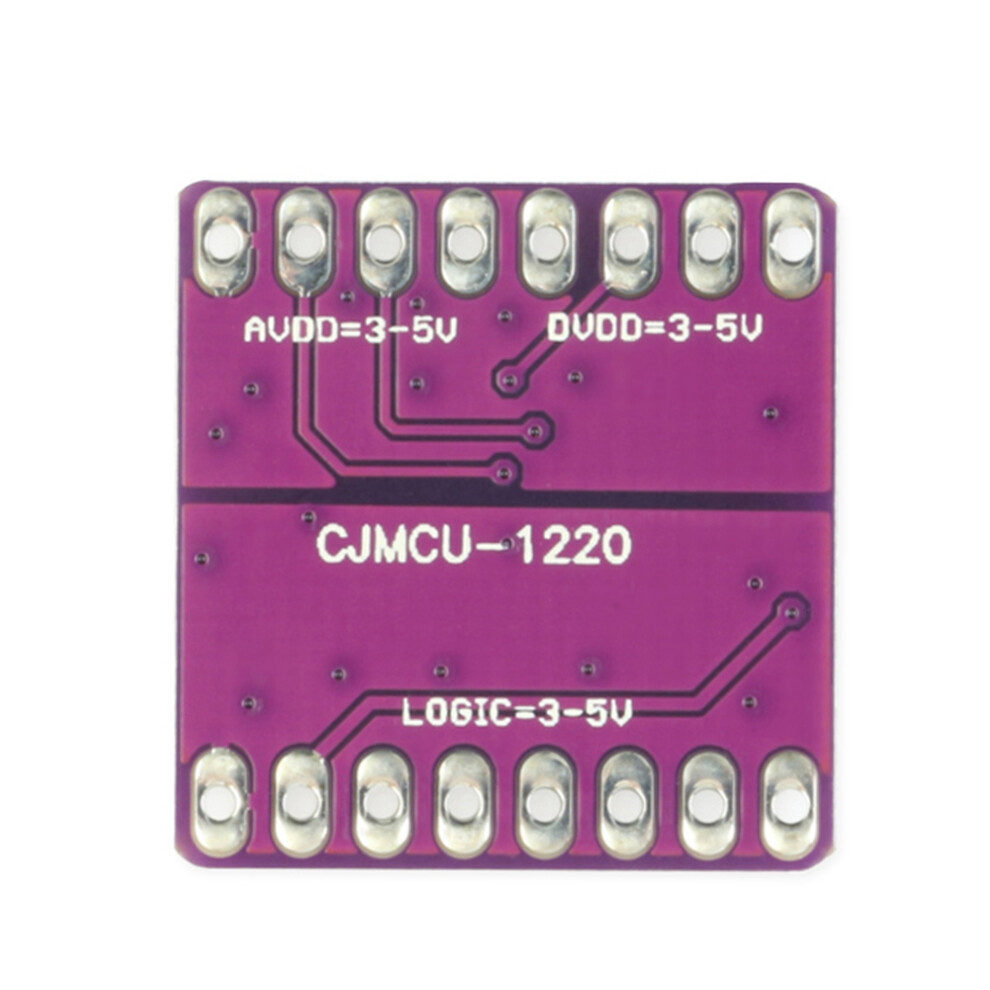

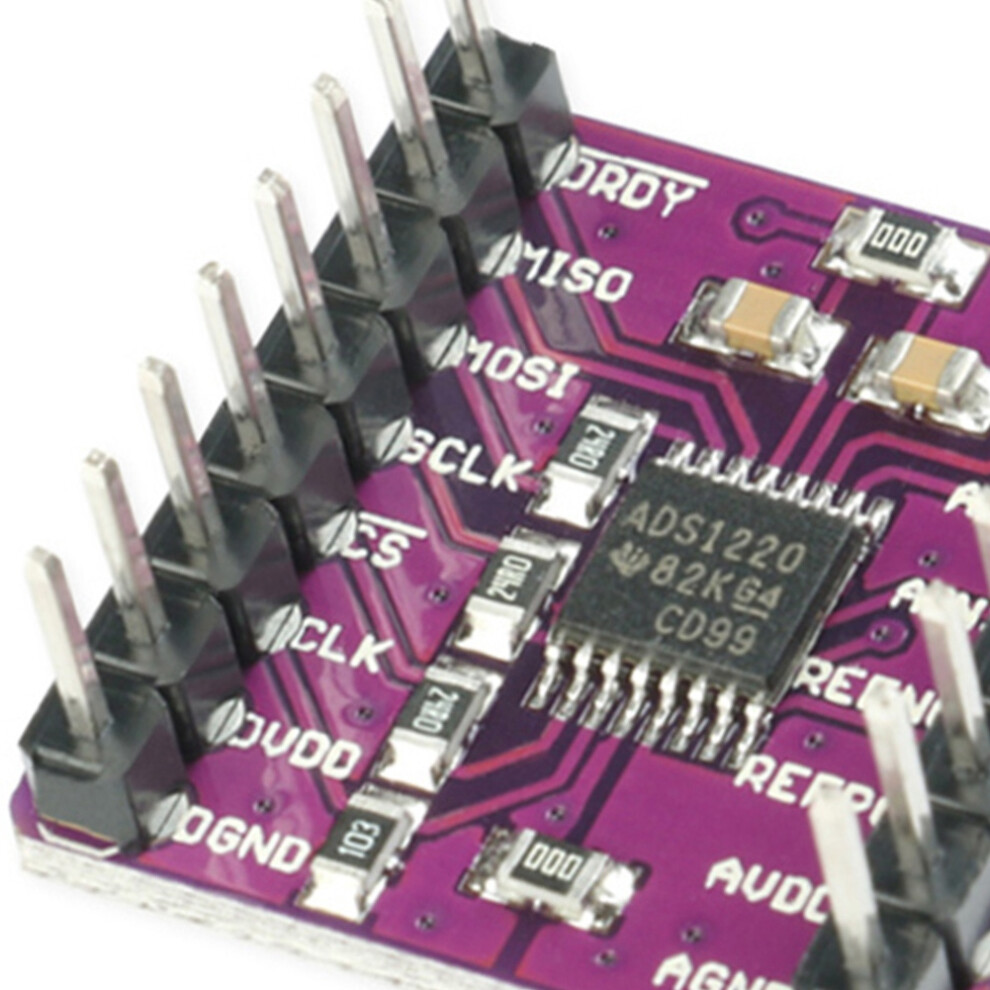

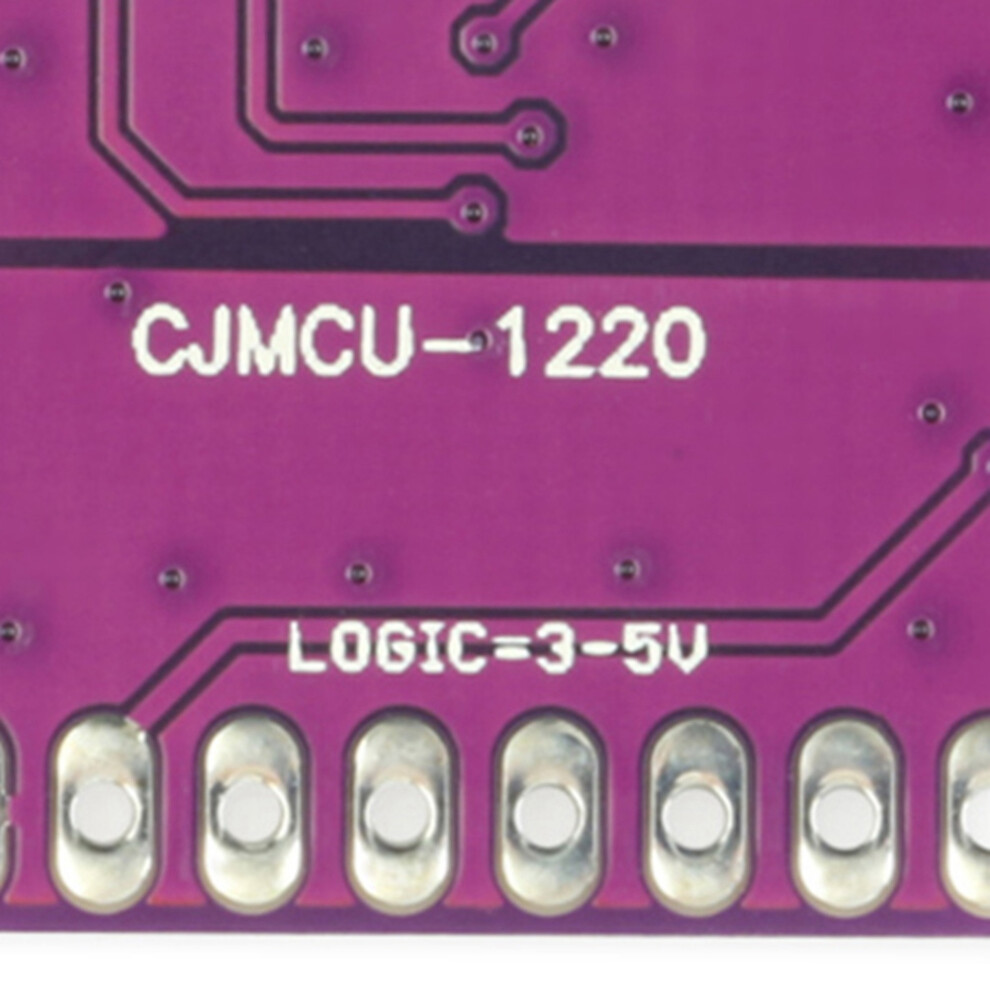

CJMCU-1220 ADS1220 ADC 24 Bit A/D Konverter Modul I2C Low Power Analog-Zu-Digital Sensor

CJMCU-1220 ADS1220 ADC 24 Bit A/D Konverter Modul I2C Low Power Analog-Zu-Digital Sensor Beschreibung

Der DS1220 ist ein präziser 24-Bit-Analog-Digital-Wandler (ADC), der zahlreiche Funktionen bietet, um die Kosten des integrierten Systems und die Anzahl der Komponenten für kleine Sensorsignale zu reduzieren. Das Gerät verfügt über einen flexiblen Multiplexer-Eingang (MUX), einen rauscharmen, programmierbaren Verstärker (), zwei Erregerstromquellen, eine Spannungsreferenz, einen Oszillator, einen Low-Side-Schalter und einen präzisen Temperatursensor zur Implementierung von zwei differenziellen oder vier unsymmetrischen Eingängen.
Das Gerät kann mit einem einzigen Niederschlagszyklus auf eine Datenrate von 2000 Samples pro Sekunde (SPS) umgestellt werden. Bei 20 SPs bietet der digitale Filter gleichzeitige 50-Hz- und 60-Hz-Unterdrückung für Rauschen in industriellen Anwendungen.
Der interne Filter bietet eine hohe Verstärkung bei 128 V/V. Dadurch eignet sich der ADS1220 perfekt für die Messung kleiner Sensorsignale wie Widerstandstemperaturfühler (RTDs), Thermoelemente, Thermistoren und Widerstandsbrückensensoren.
Das Gerät unterstützt die Messung von oder vollständig differentiellen Signalen bei Verwendung des programmierbaren Gate-Arrays. Alternativ kann das Gerät so konfiguriert werden, dass es den internen Filter durchlässt und dabei weiterhin eine hohe Eingangsimpedanz und Verstärkung von bis zu 4 bietet, was unsymmetrische Messungen ermöglicht.
Im Duty-Cycle-Modus, wenn der deaktiviert ist, beträgt der Stromverbrauch nur 120 Pa. Der ADS1220 ist in einem bleifreien VQFN-16- oder ATSSOP-16-Gehäuse erhältlich und für den Temperaturbereich von -40 C bis +125 C spezifiziert.

Messthermoelement Typ K
Niedriger Stromverbrauch: ab 120 μA im Tastverhältnismodus (typisch)
Leistungsbereich: 3 V ~ 5 V
Bis zu 20 effektive Auflösungen
Zwei differentielle oder vier unsymmetrische Eingänge
Dual-angepasste programmierbare Stromquelle: 10 μA bis 1,5 mA
Interne 2,048-V-Referenz: 5 ppm/C (typisch) Drift
Interner Oszillator mit 2 % Präzision
Interner Temperatursensor: 0,5 C (typisch) Präzision
SPI-kompatible Schnittstelle (Modus 1)
Anwendungen:
Temperatursensor messen:
1. Thermistor
2. Thermoelement
3. Widerstandstemperaturfühler (RTD): 2-Draht-, 3-Draht- oder 4-Draht-Typ
Sensormessbrücke:
1. Drucksensor
2. Dehnungsmessstreifen
3. Waage
Tragbares Werkzeug
Fabrikautomatisierung und Prozesssteuerung
Farbe:
Material: Kunststoff

Packungsinhalt:

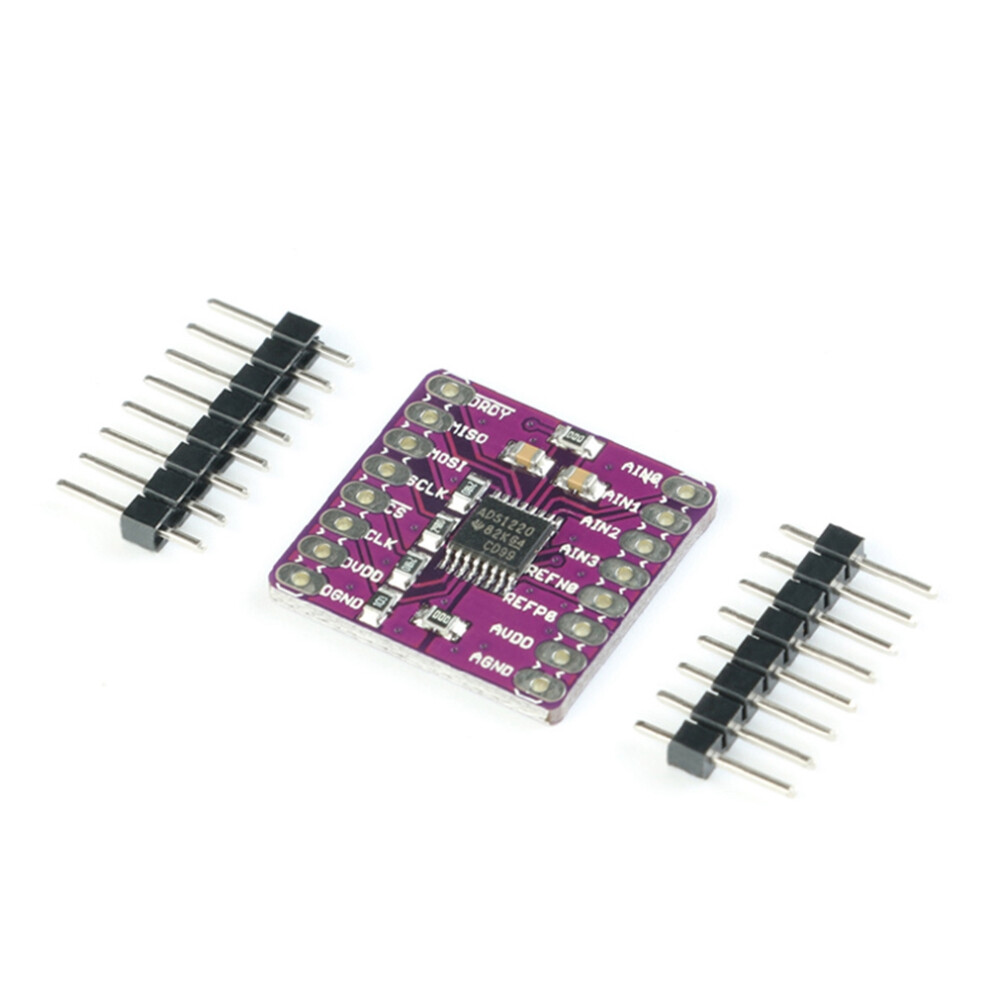

1 * Konverter-Sensormodul

Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Anzeigen können dazu führen, dass die Farbe des Artikels im Bild etwas anders als die reale Sache ist. Der zulässige Messfehler beträgt +/- 1-3 cm.
