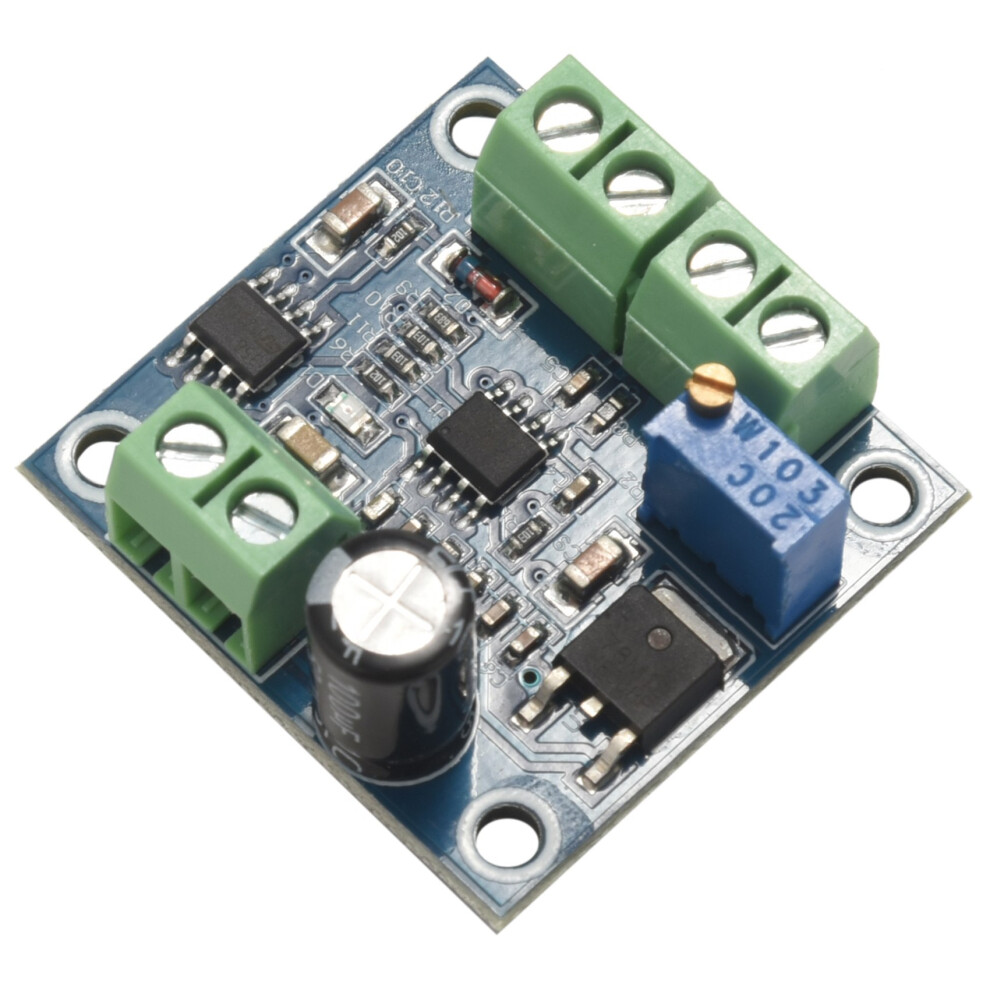

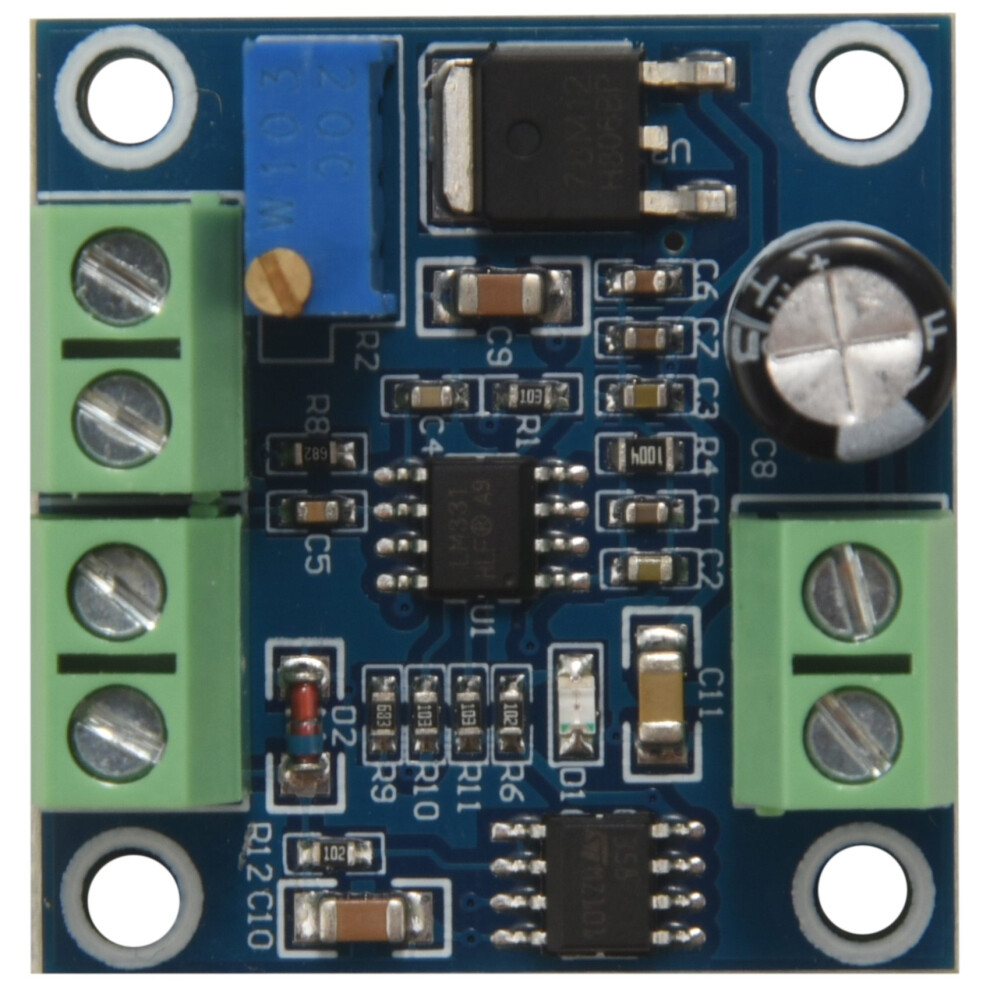

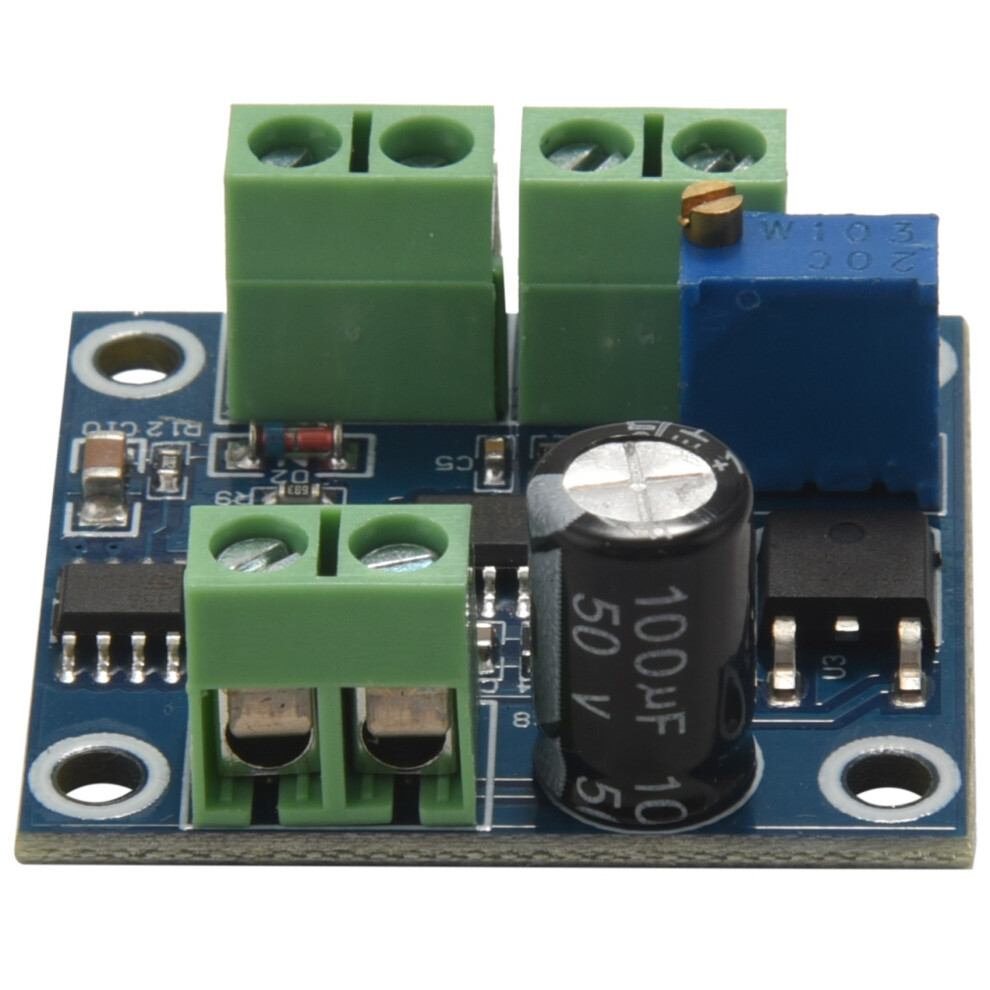

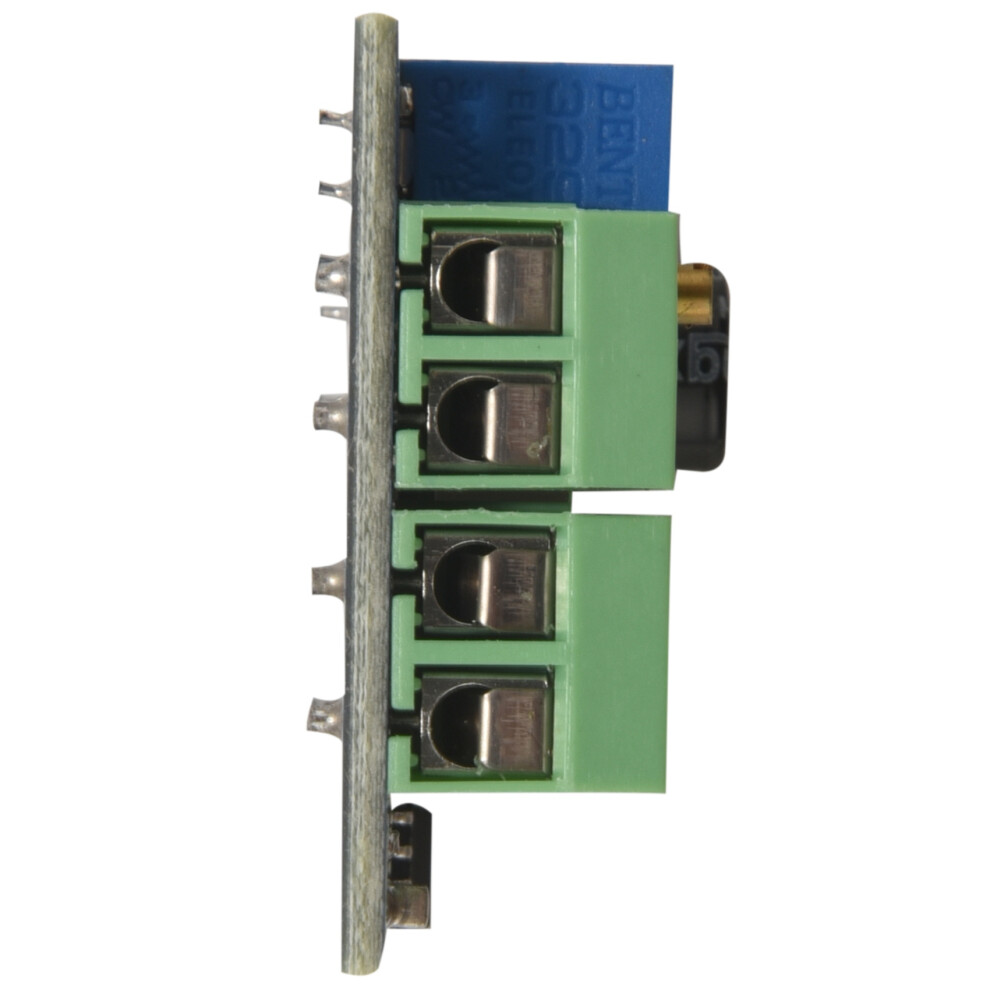

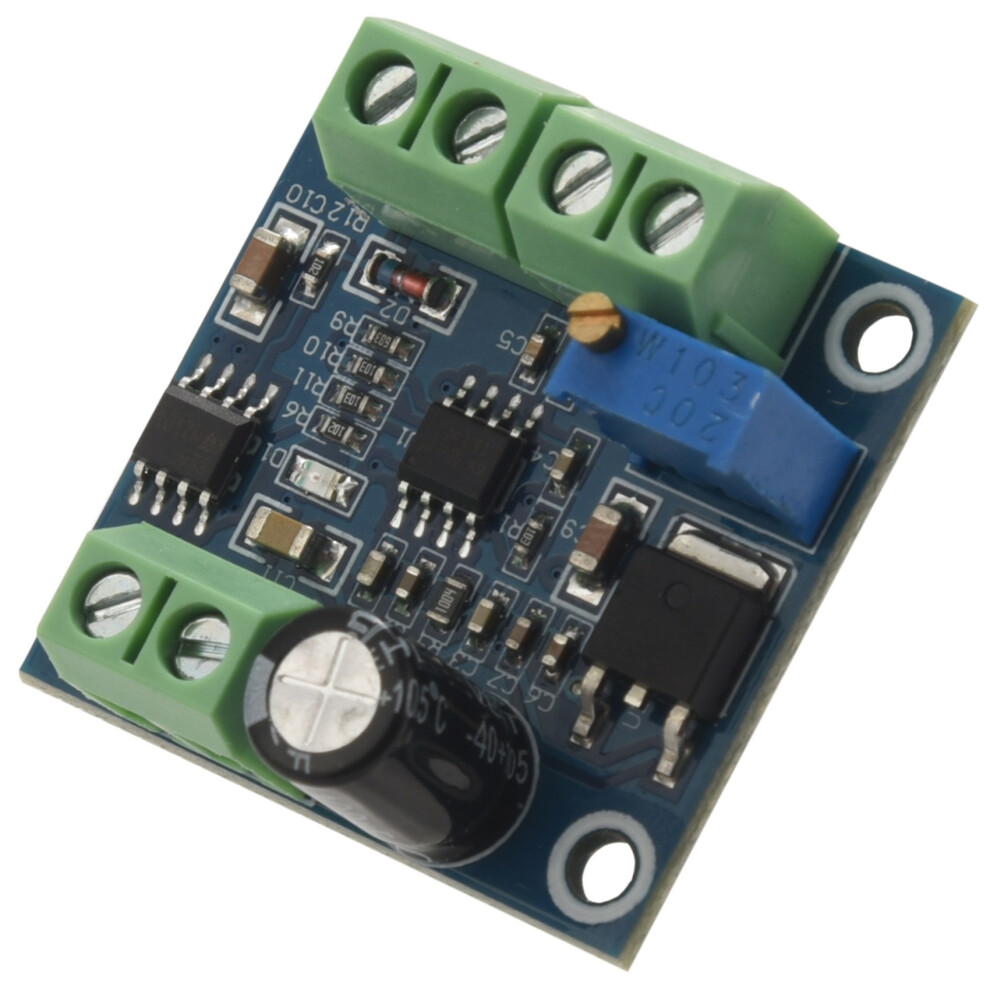

Frequenz Spannungs 0-1KHz Bis 0-10V Digital zu Analog Signal Konvertierungs

Frequenz Spannungs 0-1KHz Bis 0-10V Digital zu Analog Signal Konvertierungs Beschreibung

Eigenschaften: 1. Betriebsspannung: 13.5-30V.2.Eingangsfrequenzbereich: 0-1KHz.3.Einstellung der Ausgangsspannung
4.Das Einstellen des Potentiometers kann die Beziehungen zwischen Frequenz und Spannung kalibrieren.
5. Der Signaleingangsanschluss übernimmt die Isolierung des Optokopplers und garantiert eine gute Entstörungskapazität
6.F / V-Wandlermodul, Reaktionszeit beträgt 0,3-0,5 s. Wenn Sie die Frequenz mit großem Abstand anpassen möchten, benötigt die Antwort einige Zeit
7. Arbeitstemperatur: -25 ~ 85 C.

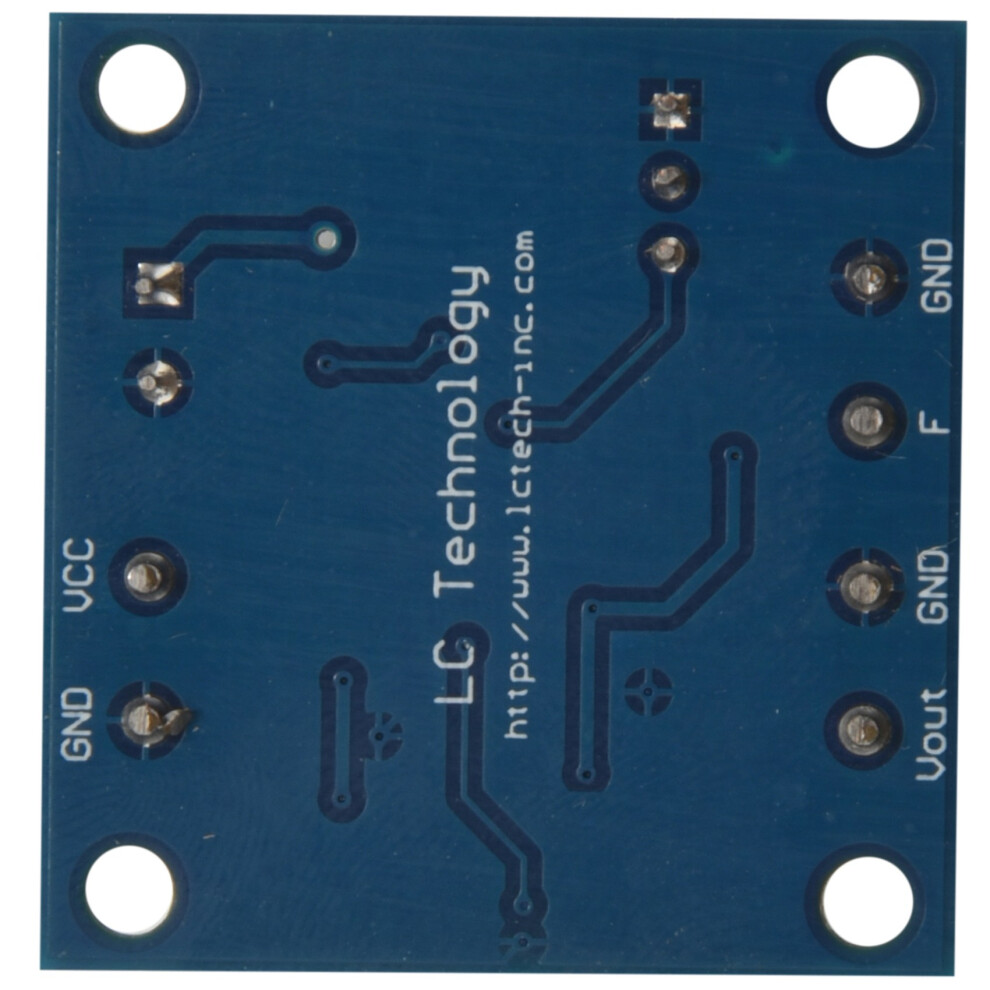

Schnittstellendefinition:
VCC: Betriebsstromversorgung
GND: Strommasse
F: Eingangssignalimpulssignal
GND: Eingangsmasse
VOUT: Ausgangsspannung
/ ausgeben
GND: Ausgangserdung
Hinweis:
1.Eingabe unterschiedlicher Frequenz, Ausgang entspricht einer bestimmten Spannung.
2.Eingangspulspegel kann 5V, 12V, 24V betragen, das müssen Sie nicht serieller Verbindungswiderstand. Wenn Sie jedoch eine Signalfrequenz eingeben, sollte die Zeit mehr als 0,5 Sekunden betragen.
3.Wenn Sie sie mit einer SPS verwenden möchten, unterstützt sie NPN. Bitte stellen Sie sicher, dass ein GND-Kabel vorhanden ist.
4.Wenn Sie es mit einem Encoder verwenden möchten, muss sich der Encoder mehr als 0,5 Sekunden mit konstanter Drehzahl drehen.
Betriebseinführung:
1. Verbinden Sie die Betriebsspannung mit VCC und GND, und sie können nicht umgekehrt verbunden werden.
2. Verbinden Sie das Frequenzimpulssignal mit F, dann gibt es einen entsprechenden Spannungsausgang im VOUT-Port.
Eingangs- und Ausgangsbeziehung: 100Hz = 1 V; 1 kHz = 10 V 3. Die Modulgenauigkeit beträgt 1 % und kann nicht auf Felder angewendet werden, die hohe Präzisionsanforderungen stellen.
Farbe: blau
Material: PCB
Größe: 32,6 x34mm
Paketinhalt:
1 x ARM -M0 STM32F051C8T6 STM32 Core Board
Nur der oben genannte Paketinhalt, andere Produkte sind nicht enthalten.
Hinweis: Wegen der Lichtstrahlung und Bildschirme könnte der Farbeton in den Fotos sowie des tatsächlichen Produkts etwas unterschiedlich sein. Der erlaubte Messfehler ist +/- 1-3 cm.
