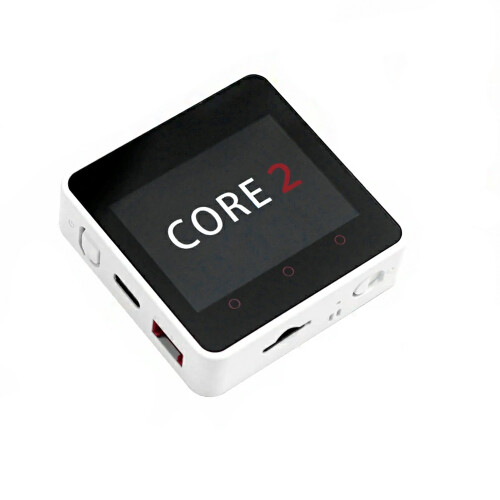

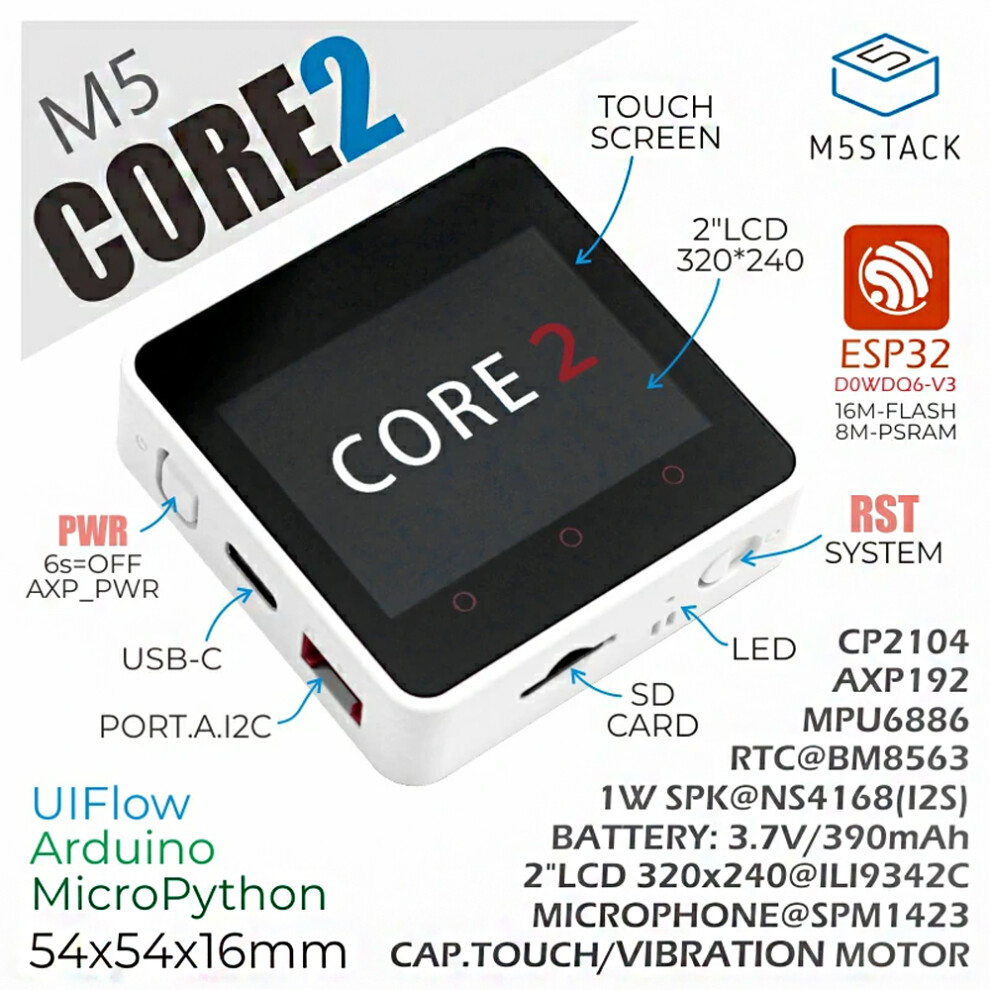

Beschreibung: M5Core2 ist das zweite Generation Kerngerät in der M5Stack Entwicklungs-Kit-Serie das die Funktionen der ursprünglichen Generation von Kernen weiter verbessert. Der MCU ist ein ESP32 Modell D0WDQ6-V3 und verfügt über duale Xtensa 32-Bit 240Mhz LX6 Prozessoren die separat gesteuert werden können. WiFi und Bluetooth werden standardmäßig unterstützt und es enthält einen integrierten 16MB Flash und 8MB PSRAM USB TYPE-C Schnittstelle zum Laden Herunterladen von Programmen und serieller Kommunikation einen 2 0-Zoll integrierten kapazitiven Touchscreen und einen eingebauten Vibrationsmotor. M5Core2 verfügt außerdem über ein integriertes RTC-Modul das eine genaue Zeitmessung bieten kann. Die Stromversorgung wird von einem AXP192 Power-Management-Chip verwaltet der den Stromverbrauch der Basis effektiv steuern kann und eine integrierte grüne LED-Stromanzeige hilft den Benutzer über den Batteriestand zu informieren. Die Batteriekapazität wurde auf 390mAh erhöht was die Kernleistung im Vergleich zum vorherigen Modell erheblich verlängert. Der M5Core2 behält den SD-Kartensteckplatz und die Lautsprecher bei. Um jedoch eine höhere Klangqualität zu gewährleisten wird der I2S digitale Audio-Schnittstellen-Verstärkerchip verwendet um Signalverzerrungen effektiv zu verhindern. Es gibt unabhängige Strom- und Reset-Tasten an der linken Seite und am unteren Ende der Basis. Die 3 Symbole auf der Vorderseite des Bildschirms sind kapazitive Tasten die programmierbar sind. Auf der Rückseite der Basis befindet sich eine kleine Erweiterungsplatine mit einem 6-Achsen IMU-Sensor und Mikrofon. Die Entwicklungsplattform und Programmiersprache die von M5Stack Core2 unterstützt werden: Arduino UIFlow (unter Verwendung von Blockly MicroPython-Sprache). Egal auf welchem Niveau Ihre Entwicklungs- und Programmierfähigkeiten sind M5Stack wird Ihnen helfen Ihre Ideen schrittweise in die Realität umzusetzen. Ein-/Ausschalten: Einschalten: Drücken Sie die Einschalttaste Ausschalten: Halten Sie die Einschalttaste 6 Sekunden lang gedrückt Neustart: Klicken Sie auf die RST-Taste an der Unterseite Funktionen: ESP32-basiert integriertes Bluetooth WiFi 16M Flash 8M PSRAM Integrierter Lautsprecher Stromanzeige Vibrationsmotor RTC I2S-Verstärker kapazitiver Touchscreen Einschalttaste Reset-Taste TF-Kartensteckplatz (maximal 16 g) Integrierter Lithium-Akku ausgestattet mit Power-Management-Chip Unabhängige kleine Platine mit integriertem 6-Achsen IMU PDM-Mikrofon M-Bus-Buchse & Pins Programmierplattform: UIFlow MicroPython Arduino Lieferumfang: 1x M5Stack Core2 1x Type-C USB (20 cm) Anwendungen: Internet der Dinge Terminalcontroller Stem Bildungsprodukt DIY-Kreation Smart Home Geräte Spezifikation: Ressourcen Parameter ESP32-D0WD-V3 240MHz Dual-Core 600 DMIPS 520KB SRAM Wi-Fi Dual-Mode Bluetooth Flash 16MB PSRAM 8MB Eingangsspannung 5 V @ 500mA Schnittstelle TypeC x 1 GROVE (I2C+I/O+UART) x 1 IPS LCD-Bildschirm 2. 0' @ 320*240 ILI9342C Touchscreen FT6336U Lautsprecher 1 W-0928 LED Grüne Stromanzeige Taste Einschalttaste RST-Taste Virtuelle Bildschirmtaste*3 Vibrationsalarm Vibrationsmotor Mikrofon SPM1423 I2S Verstärker NS4168 6-Achsen IMU MPU6886 RTC BM8563 PMU AXP192 USB Chip CP2104 DC-DC Boost SY7088 TF-Kartensteckplatz 16 g Max. Lithium-Akku 390mAh @ 3. 7 V Antenne 2. 4 g 3D Antenne Betriebstemperatur 32F bis 104F (0C bis 40C) Nettogewicht 52 g Bruttogewicht 70 g Produktgröße 54 54 16 mm Verpackungsgröße 75 60 20 mm Gehäusematerial Kunststoff (PC) EasyLoader: EasyLoader ist ein prägnanter und schneller Programmierer der ein integriertes Programm in Bezug auf das Produkt hat. Es kann in die Hauptsteuerung durch einfache Schritte gebrannt werden um eine Reihe von Funktionsüberprüfungen durchzuführen. Bitte installieren Sie den entsprechenden Treiber gemäß dem Gerätetyp. M5Core-Host Bitte klicken Sie hier um das CP210X-Treiberinstallationshandbuch anzuzeigen M5StickC/V/T/ATOM-Serie kann ohne Treiber verwendet werden) PinMap: LCD & TF-Karte LCD: 320 240 TF-Karte maximale Größe 16GB ESP32 Chip GPIO38 GPIO23 GPIO18 GPIO5 GPIO15 AXP192 Chip AXP_IO4 AXP_DC3 AXP_LDO2 ILI9342C MISO MOSI SCK CS DC RST BL PWR ESP32 Chip GPIO38 GPIO23 GPIO18 GPIO4 TF-Karte MISO MOSI SCK CS CAP. TOUCH: ESP32 Chip GPIO21 GPIO22 GPIO39 AXP192 AXP_IO4 FT6336U SDA SCL INT RST Mikrofon & NS4168: ESP32 Chip GPIO12 GPIO0 GPIO2 AXP_IO2 GPIO34 NS4168 BCLK LRCK DATA SPK_EN Mikrofon CLK DATA AXP Stromanzeige: AXP192 AXP_IO1 AXP_LDO3 Grüne LED Vcc Vibrationsmotor Vcc RTC: ESP32 Chip GPIO21 GPIO22 AXP192 AXP_PWR BM8563 SDA SCL INT IMU (3-Achsen-Gyroskop & 3-Achsen-Beschleunigungsmesser): ESP32 Chip GPIO21 GPIO22 MPU6886 SDA SCL USB-zu-Seriell-Chip: ESP32 Chip GPIO1 GPIO3 CP2104 RXD TXD Interne I2C-Verbindung: ESP32 Chip GPIO21 GPIO22 MPU6886 SDA SCL AXP192 SDA SCL BM8563 SDA SCL FT6336U SDA SCL M5PORT ERKLÄRUNG:
