MT6835 Magnet-Encoder-Modul PWM/SPI Bürstenloser Motor

MT6835 Magnet-Encoder-Modul PWM/SPI Bürstenloser Motor Beschreibung

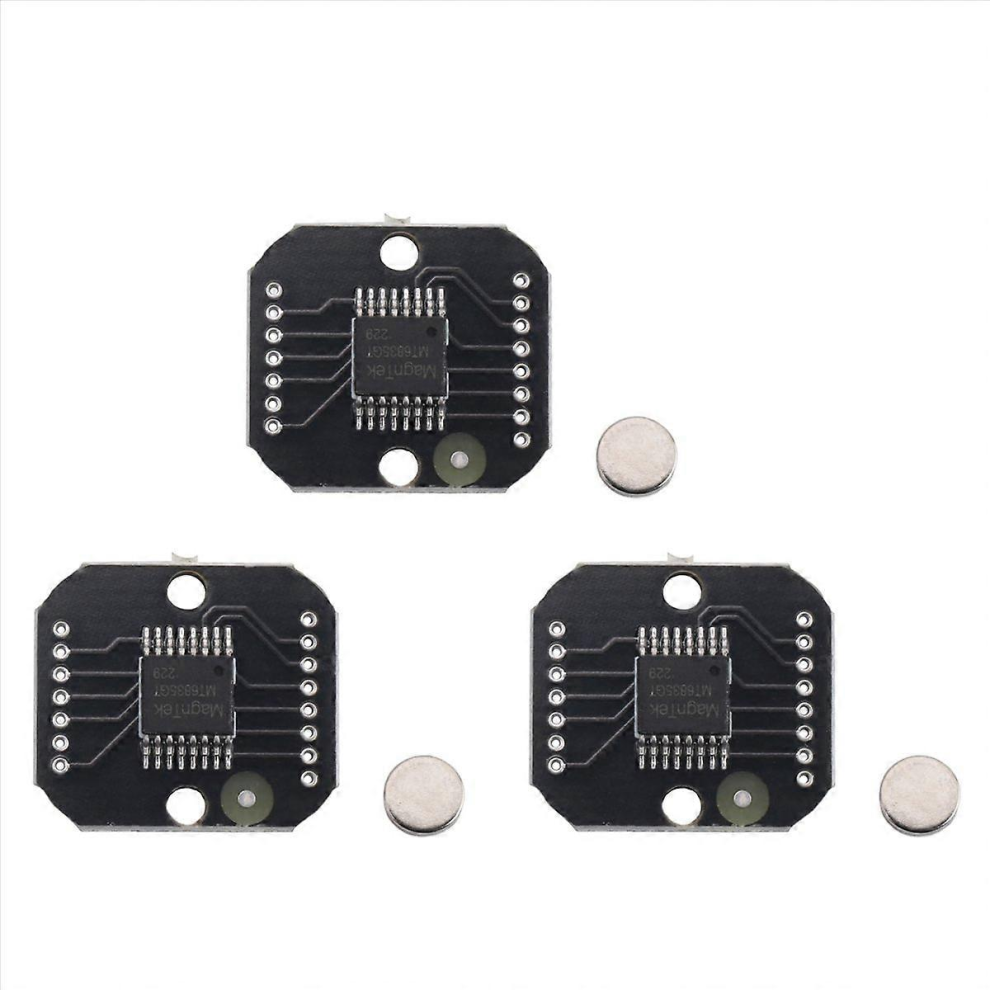

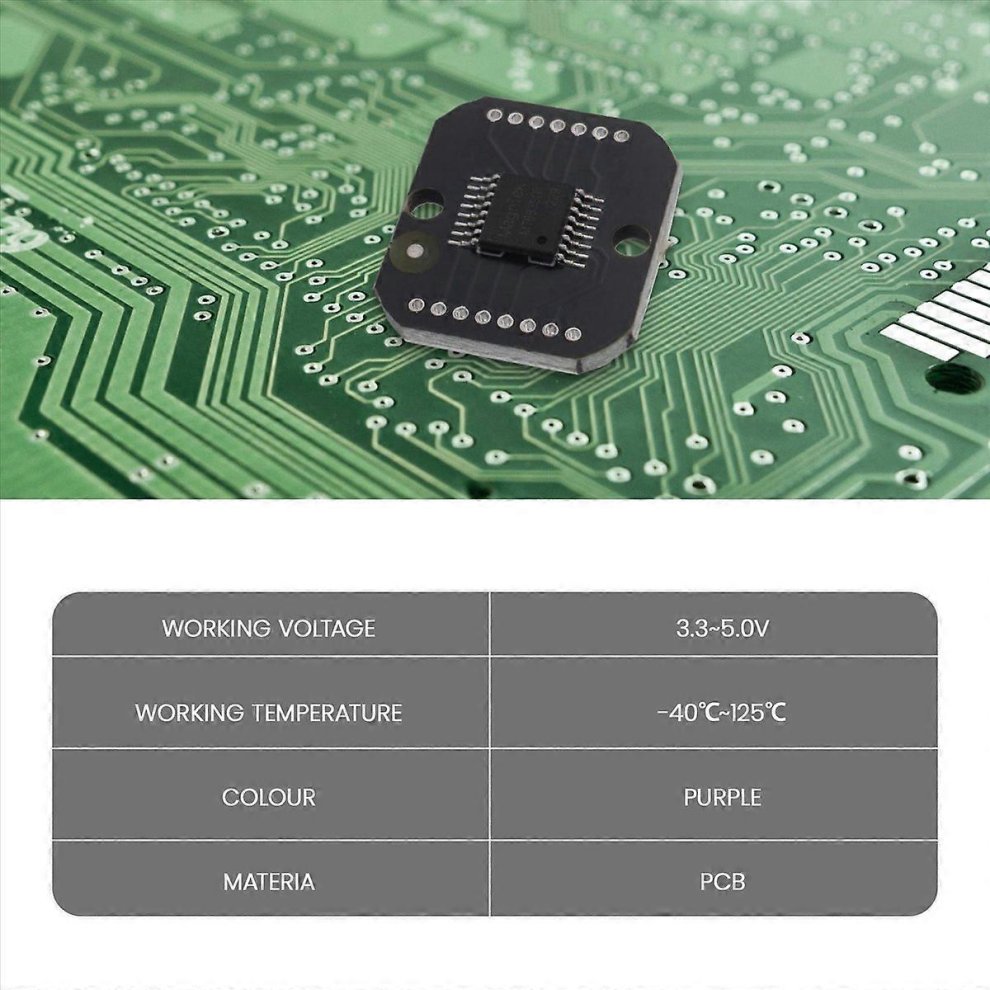

Basierend auf dieser Technologie ermöglicht sie die absolute Winkelmessung von 0 bis 360. Die Betriebsspannung beträgt 3,3-5,0 V, der Betriebstemperaturbereich -40 C bis 125 C. Die typische Linearitätsabweichung liegt unter 10,5 (Werkswert), unter 10,07 (Selbstkalibrierung) bzw. unter 10,02 (Selbstkalibrierung). Die Systemverzögerung beträgt 2-10 µs, die maximale Drehzahl bis zu 120.000 U/min. Eine standardmäßige 4-Draht-SPI-Schnittstelle (maximale Taktfrequenz 16 MHz) ermöglicht das Auslesen von 21-Bit-Winkeldaten innerhalb des Chips. Der inkrementelle Ausgang ABZ unterstützt Auflösungen von 1 bis 16384 Linien. Inkrementeller Ausgang UVW unterstützt 1-16 beliebige Polpaare. Bis zu 5-fache Online-Nullprogrammierung möglich. SPI-Ausgang. Farbe: Material: Leiterplatte. Packungsinhalt: 3 x Magnet-Encoder, 3 x Magnet. Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig vom Original abweicht. Die Messabweichung beträgt +/- 1-3 cm.
