#NAME? Beschreibung

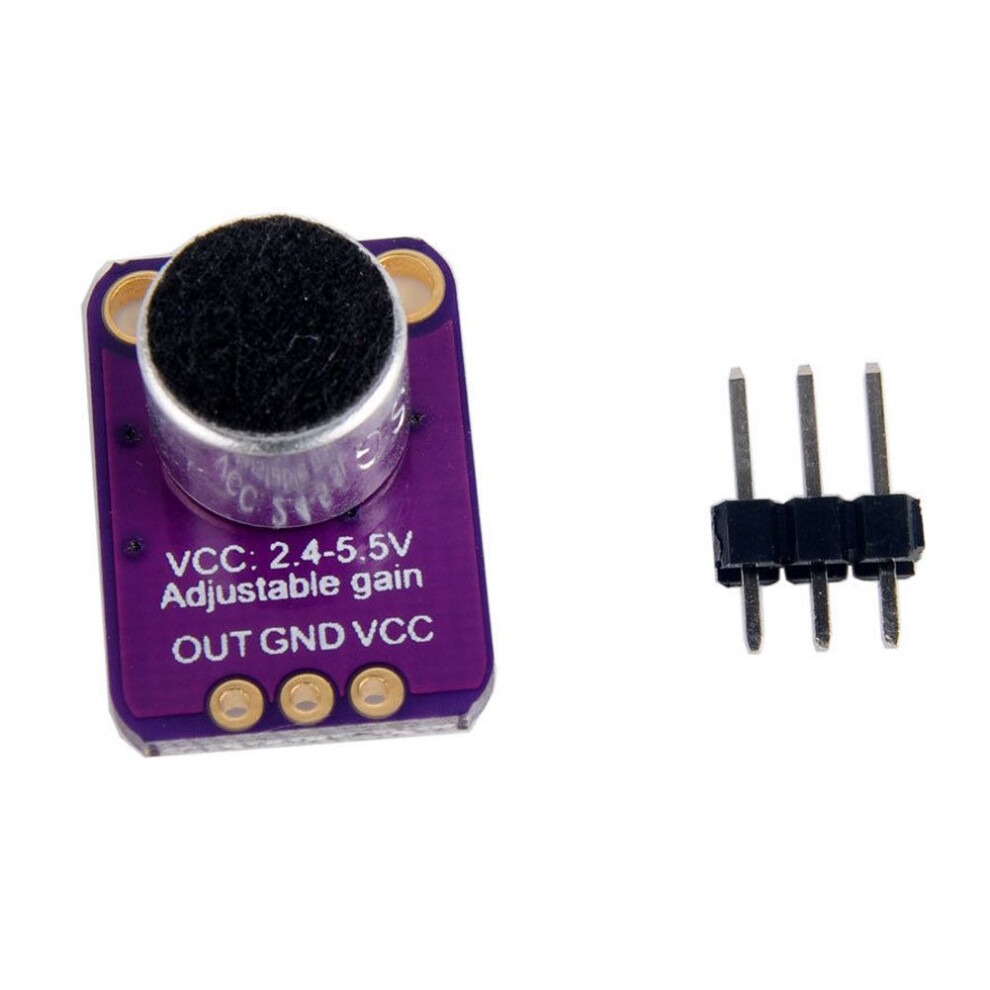

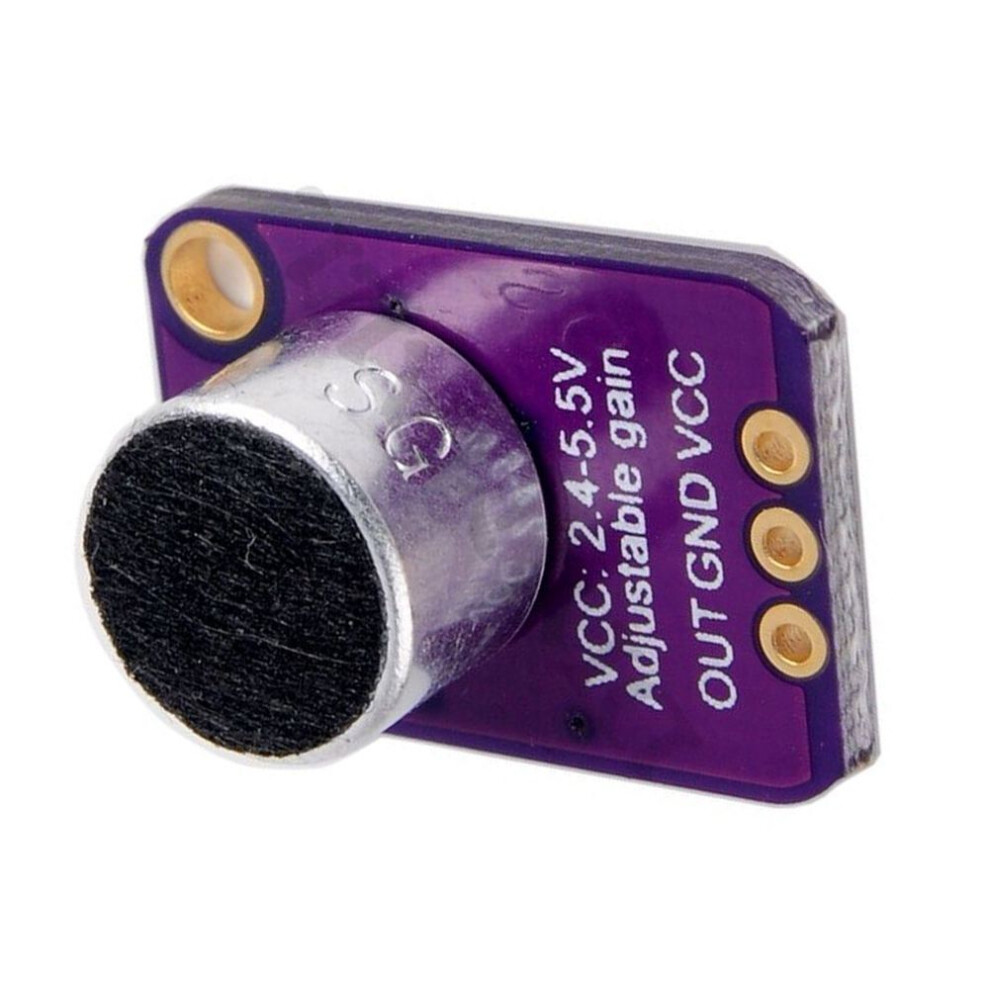

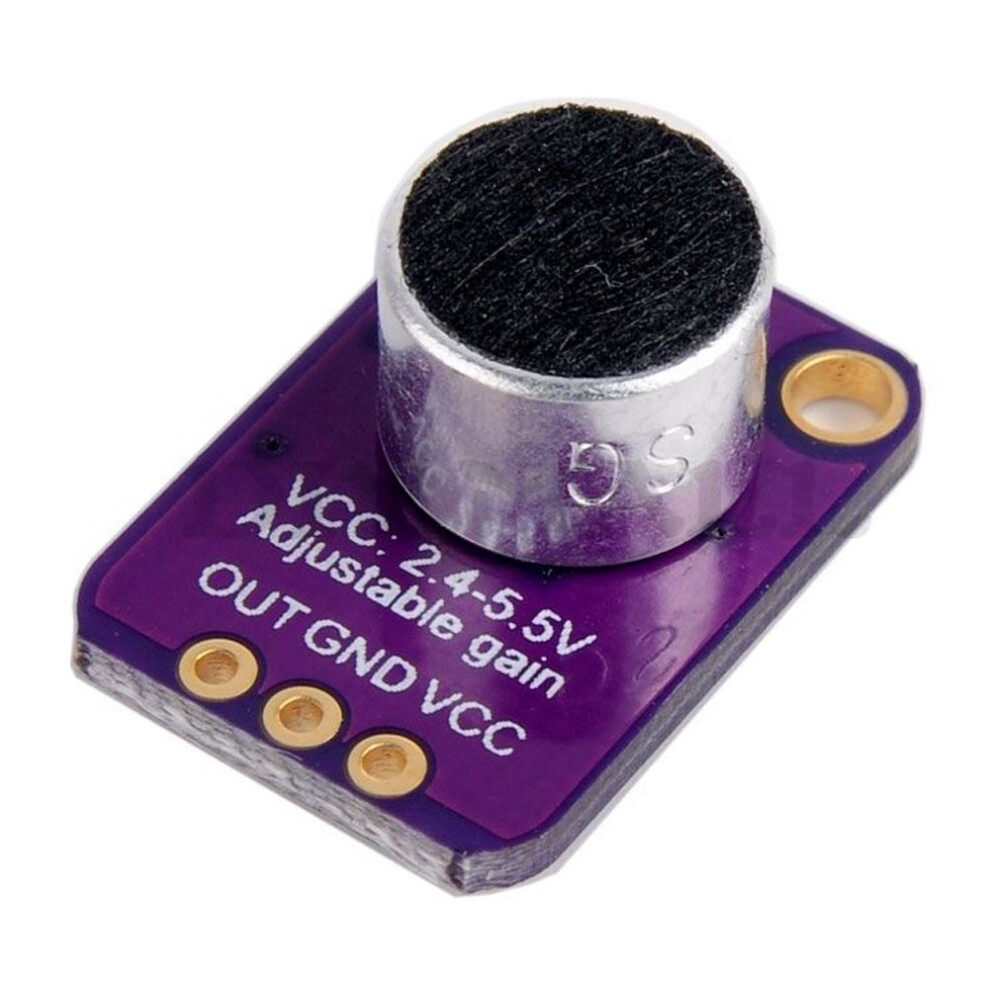

Fuegen Sie Ihrem Projekt mit diesem gut gestalteten Elektret-Mikrofonverstaerker ein Ohr hinzu. Dieses komplett zusammengebaute und getestete Board wird mit einem 20-20KHz Elektret Mikrofon angeloetet.
Fuer die Verstaerkung verwenden wir den MAX4466, einen Operationsverstaerker, der speziell fuer diese heikle Aufgabe entwickelt wurde! Der Verstaerker verfuegt eine hervorragende Rauschunterdrueckung, so dass dieser Verstaerker wirklich gut klingt und nicht annaehernd so laut oder kratzig ist wie andere Mikrofonverstaerker-Ausbrueche, die wir ausprobiert haben!

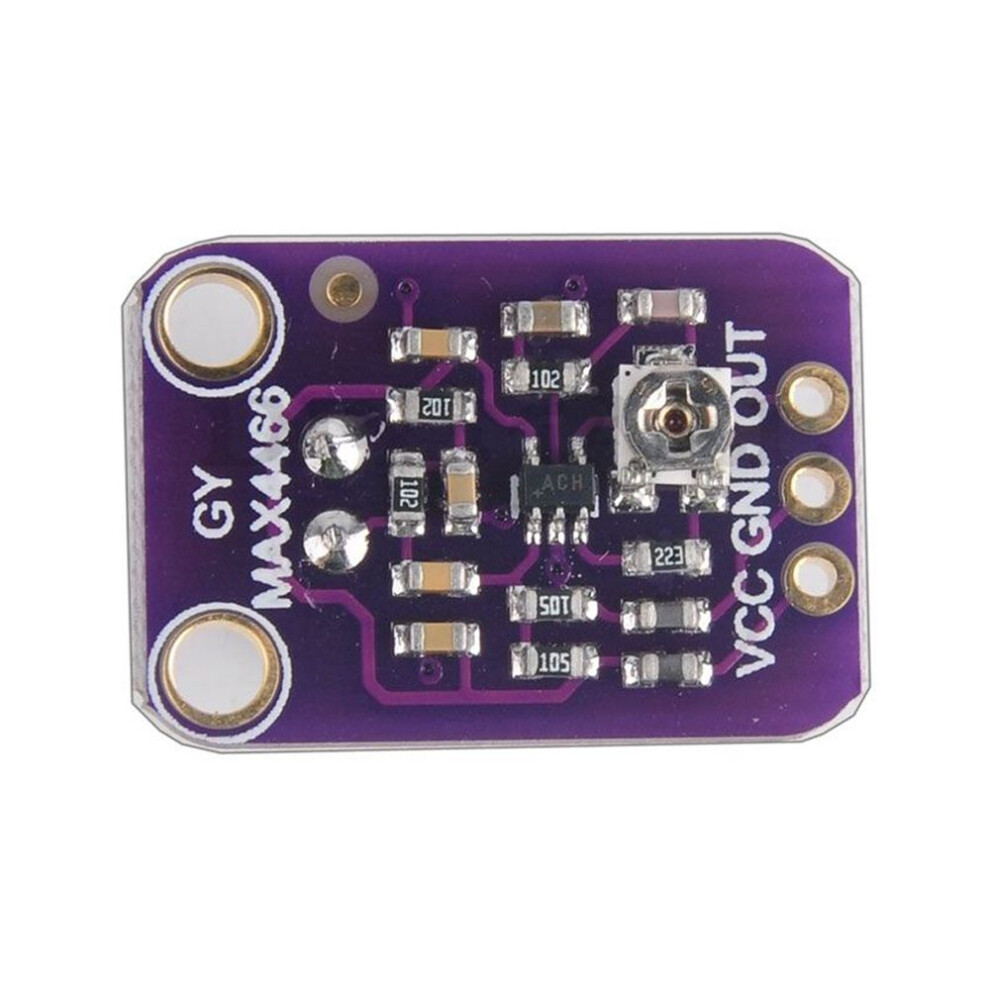

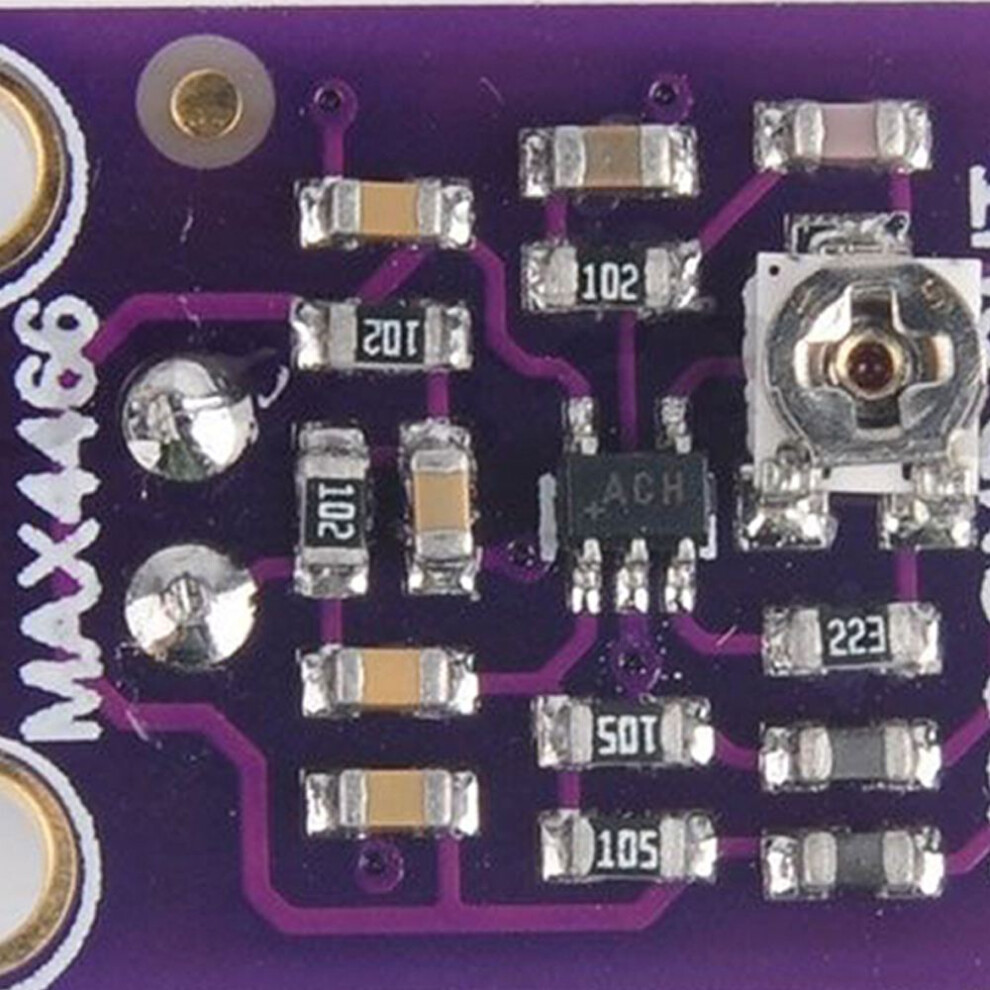

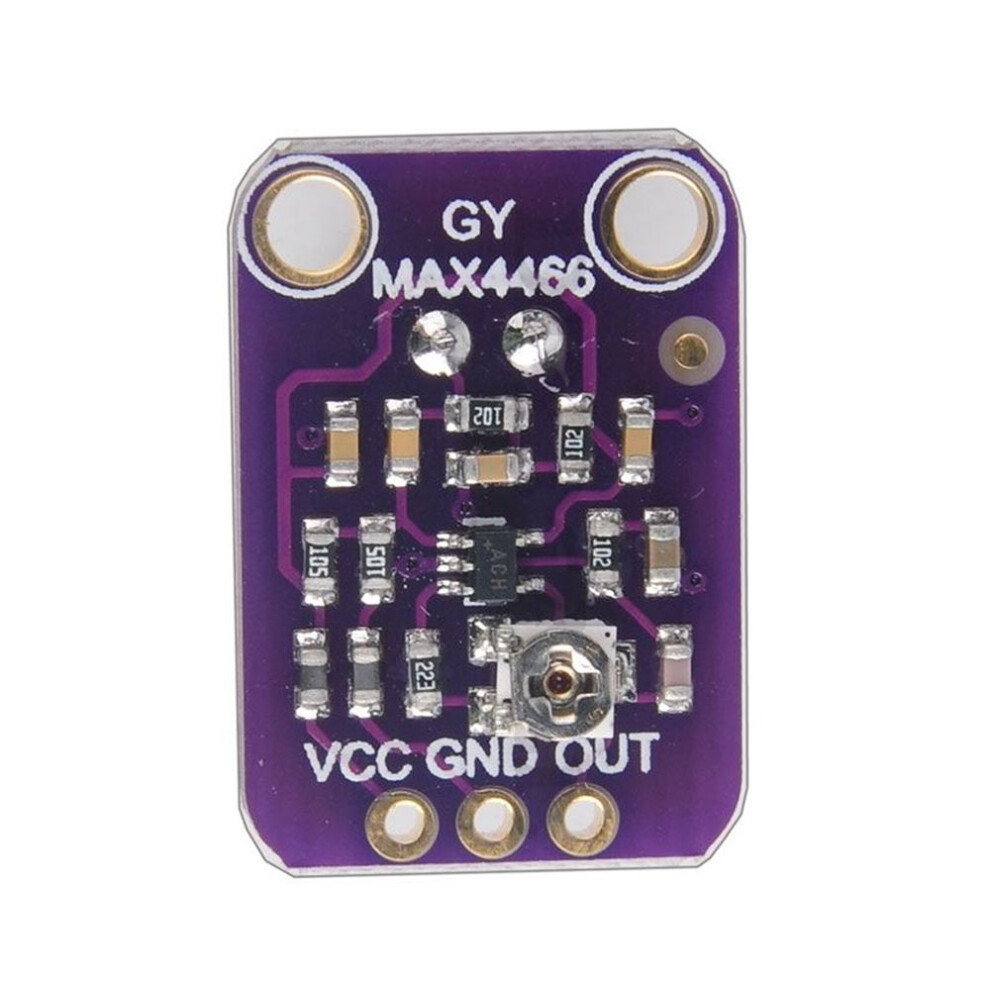

Dieser eignet sich am fuer Projekte wie Sprachwechsler, Audio Recording / Sampling und Audio-reaktive Projekte, die verwenden. Auf der Rueckseite haben wir einen kleinen Trimmertopf, um die Verstaerkung einzustellen. Sie koennen die Verstaerkung von 25x bis 125x einstellen.
Das liegt bei etwa 200 mVpp (fuer normales Sprechvolumen etwa 6 entfernt), was gut fuer etwas ist, das "Line Level" -Eingang ohne Clipping oder bis zu 1Vpp erwartet, Perfekt zum Lesen von einem Mikrocontroller-ADC. Der Ausgang ist Rail-to-Rail, wenn also die Geraeusche laut werden, kann der Ausgang bis zu 5Vpp gehen!
Der Ausgang hat eine DC-Vorspannung von VCC / 2, so dass die Spannung, wenn sie vollkommen leise ist, ein stetiger VCC / 2 Volt (es ist DC-gekoppelt) ist. Verbinden Sie GND mit Erde, VCC zu 2.4-5VDC.
Die Verwendung ist einfach:
Um die beste Leistung zu erzielen, verwenden Sie das "leiseste" Netzteil (bei einem waere dies die 3,3-V-Versorgung).
Die Audio-Wellenform kommt aus dem OUT-Pin.
Wenn das Audiogeraet, das Sie verwenden, AC-gekoppeltes Audio benoetigt, platzieren Sie einen 100uF-Kondensator zwischen dem Ausgangspin und dem Eingang Ihres Geraets.
Wenn Sie an einen Audioverstaerker mit Differenzeingaengen oder Entkopplungskondensatoren anschliessen, ist die 100uF-Kappe nicht erforderlich.
Der Ausgangspin ist nicht dazu gedacht, Lautsprecher oder irgendetwas anderes als die kleinsten In-Ohr-Kopfhoerer anzusteuern - Sie benoetigen einen Audio-Verstaerker (z. B. 3,7 W Stereo-Verstaerker), wenn Sie den Verstaerker direkt an die Lautsprecher anschliessen moechten.
Wenn Sie eine Verbindung zu einem Mikrocontroller-Pin herstellen, benoetigen Sie keinen Verstaerker oder Entkopplungskondensator - schliessen Sie den OUT-Pin direkt an den ADC-Pin des Mikrocontrollers an.
Fuer Audio-reaktive Projekte empfehlen wir die Verwendung einer -Treiberbibliothek, die den Audioeingang aufnehmen und in Frequenzen uebersetzen kann.
Farbe: lila
Material: Kunststoff
Packungsinhalt:

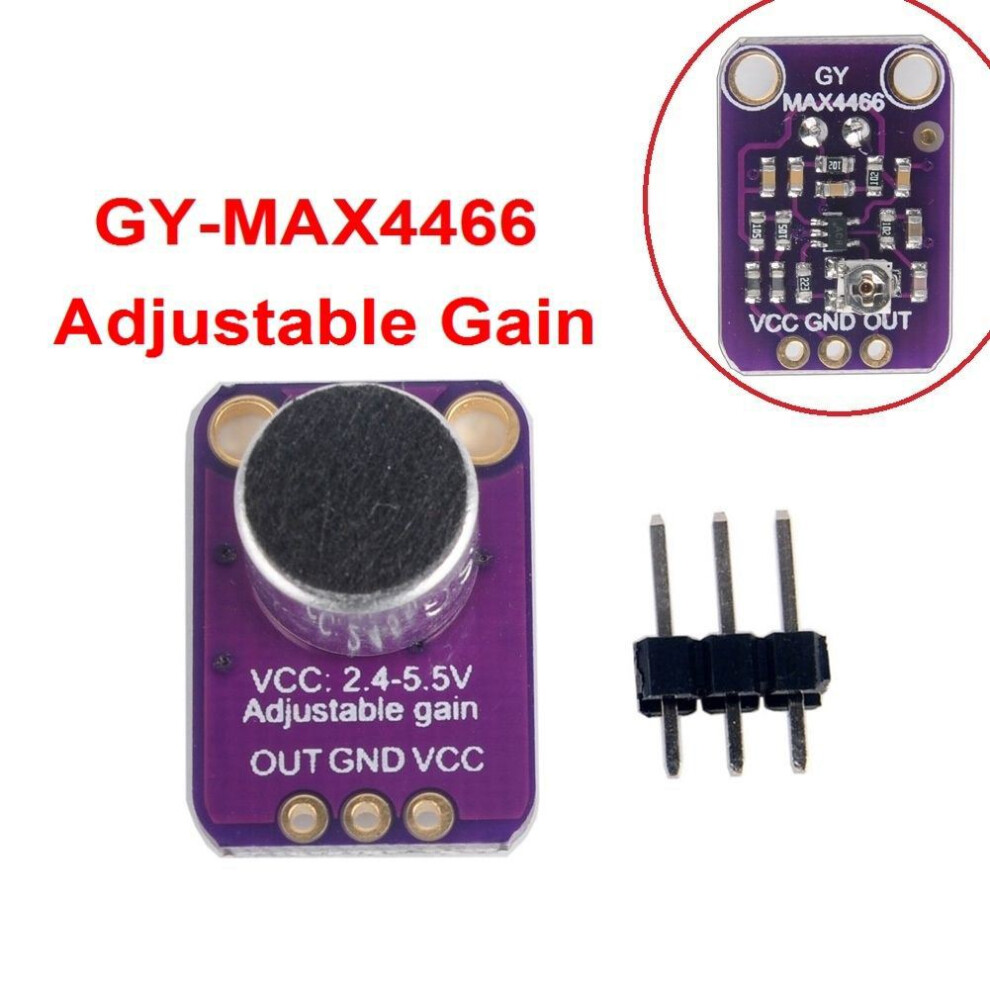

1 X Elektret Mikrofonverstaerker MAX4466
Nur der oben genannte Paketinhalt, andere Produkte sind nicht enthalten.
Hinweis: Wegen der Lichtstrahlung und Bildschirme koennte der Farbeton in den Fotos sowie des tatsaechlichen Produkts etwas unterschiedlich sein. Der erlaubte Messfehler ist +/- 1-3 cm.
