SOP8 SOIC8 Testclip für EEPROM 25CXX/24CXX mit CH341A 24 25 Series Flash-Bios-USB-Programmierer

SOP8 SOIC8 Testclip für EEPROM 25CXX/24CXX mit CH341A 24 25 Series Flash-Bios-USB-Programmierer Beschreibung

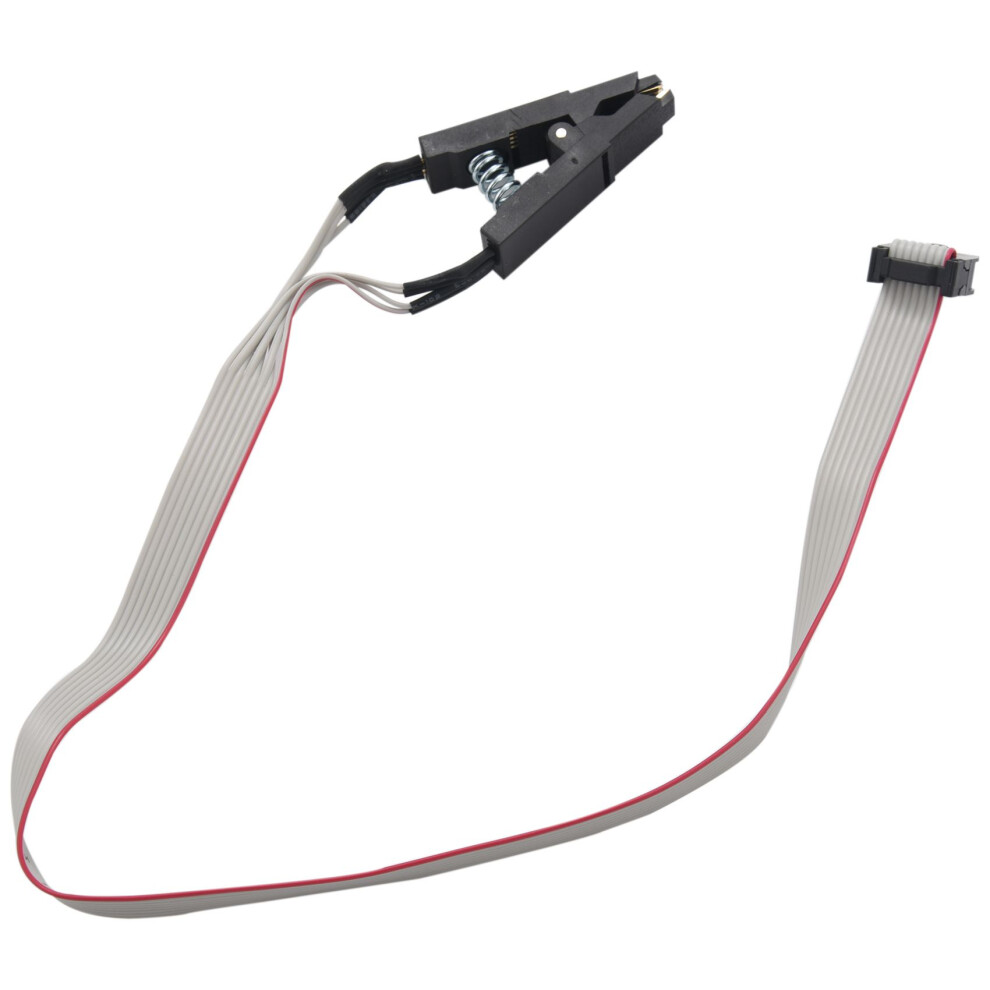

Der SOP8-Clip ermöglicht die In-Circuit-Programmierung von EEPROMs ohne Demontage des Chips, wodurch das Flashen des BIOS einfacher und effizienter wird.

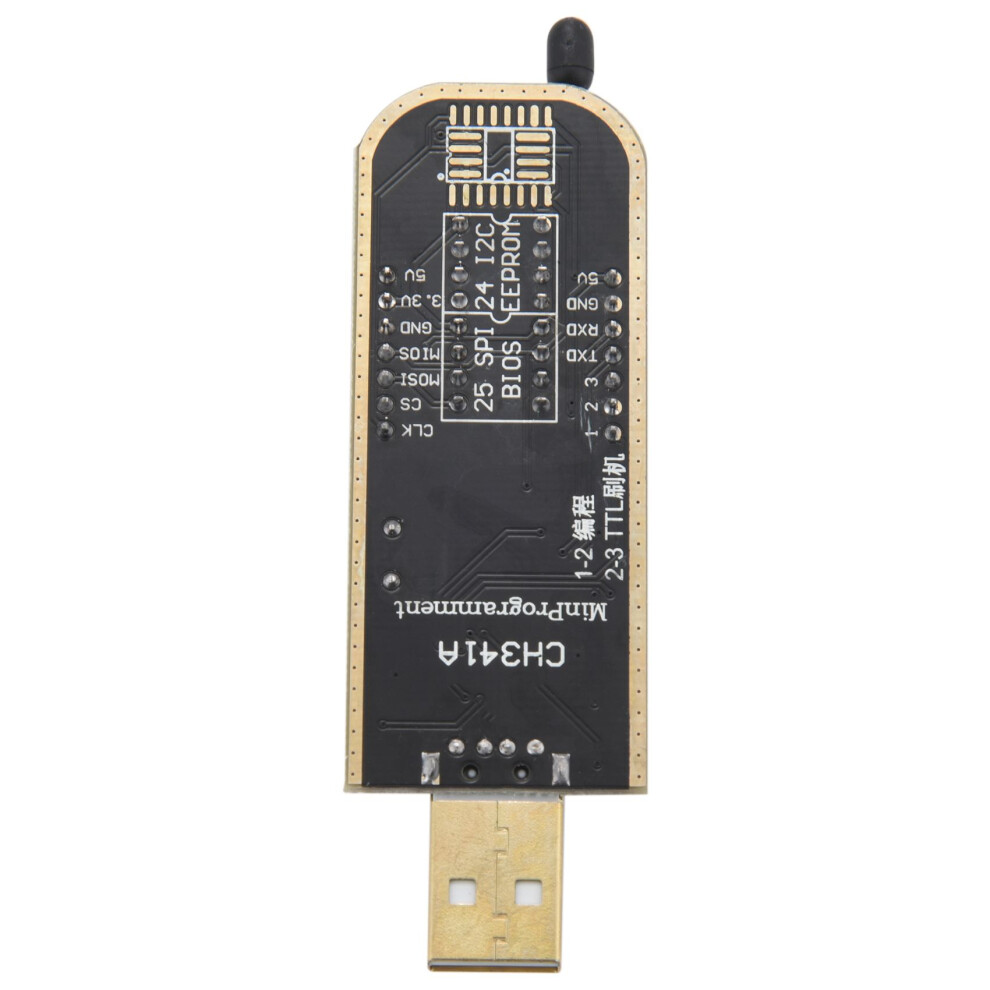

Der Hauptzweck des CH341A-Programmiergeräts ist das Sichern, Löschen, Programmieren, Kalibrieren und andere Aktionen mit Software.
Der SOP8-Clip unterstützt Chipgrößen: Pitch 1,27 mm, Full Range SOP8 Wide Body und Narrow Body.
Der CH341A-Programmiergerät unterstützt die meisten EEPROM-BIOS-Chips der Serien 24/25 SOP8 und SOP16 auf dem Markt (Hinweis: Sie können die unterstützten Chipmodelle vor Ihrer Bestellung auf unserer Website einsehen). Hinweis: Aufgrund der Eigenschaften des CH341A-Chips kann der ESMT-Chip der Klasse 25 nur gelesen, aber nicht beschrieben werden.
Dieser SOP8-Clip ist eine großartige Lösung zum Brennen des Chips ohne Demontage, spart Lötzeit und macht das Flashen des BIOS einfacher und effizienter.
Hinweis zum Testclip:
1. Einige Motherboards können den Chip direkt abklemmen, aber einige Chips werden durch Peripherieschaltungen beeinflusst und können nicht auf diese Weise betrieben werden. Überprüfen Sie vor dem Kauf die Chipposition auf dem Motherboard!
2. Der Testclip kann grundsätzlich mit vielen Hochleistungsprogrammierern verwendet werden. Wenn ein Programmierer mit einer geschützten Funktion angetroffen wird, kann der Clip bei normaler Spannung nicht gelesen werden. Sie müssen eine Spannung von 3,3 V hinzufügen.
Anwendung: Halten Sie zuerst den Chip fest und fügen Sie eine Spannung von 3,3 V an den Pin hinzu, der dem 8. Pin des Chips entspricht. Im Allgemeinen hat die 3,3-V-Stromversorgung zwei Drähte, der VCC ist mit dem Clip verbunden und der andere Draht ist geerdet.
3. Drücken Sie beim Klemmen nicht gewaltsam nach unten, sondern öffnen Sie zuerst den Clip und klemmen Sie ihn von der linken und rechten Seite des Chips ab.
Bitte ziehen Sie ihn beim Zerlegen nicht direkt heraus. Trennen Sie zuerst die Clips links und rechts und nehmen Sie sie dann heraus, damit sie die Spitze des Clips nicht abbrechen.
Farbe: Grün + Schwarz
Material: ABS

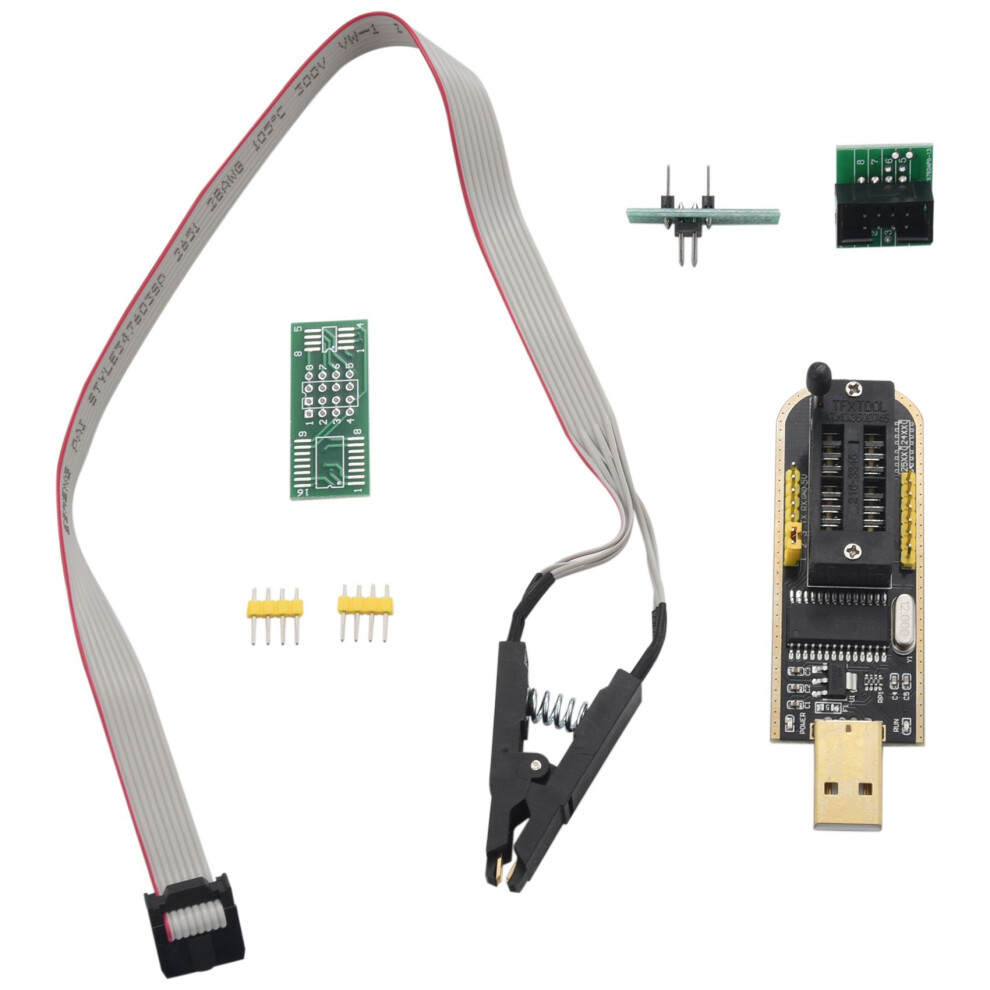

Lieferumfang:
1 x CH341A USB-Programmierer
1 x SOP8 SOIC8 Test-IP

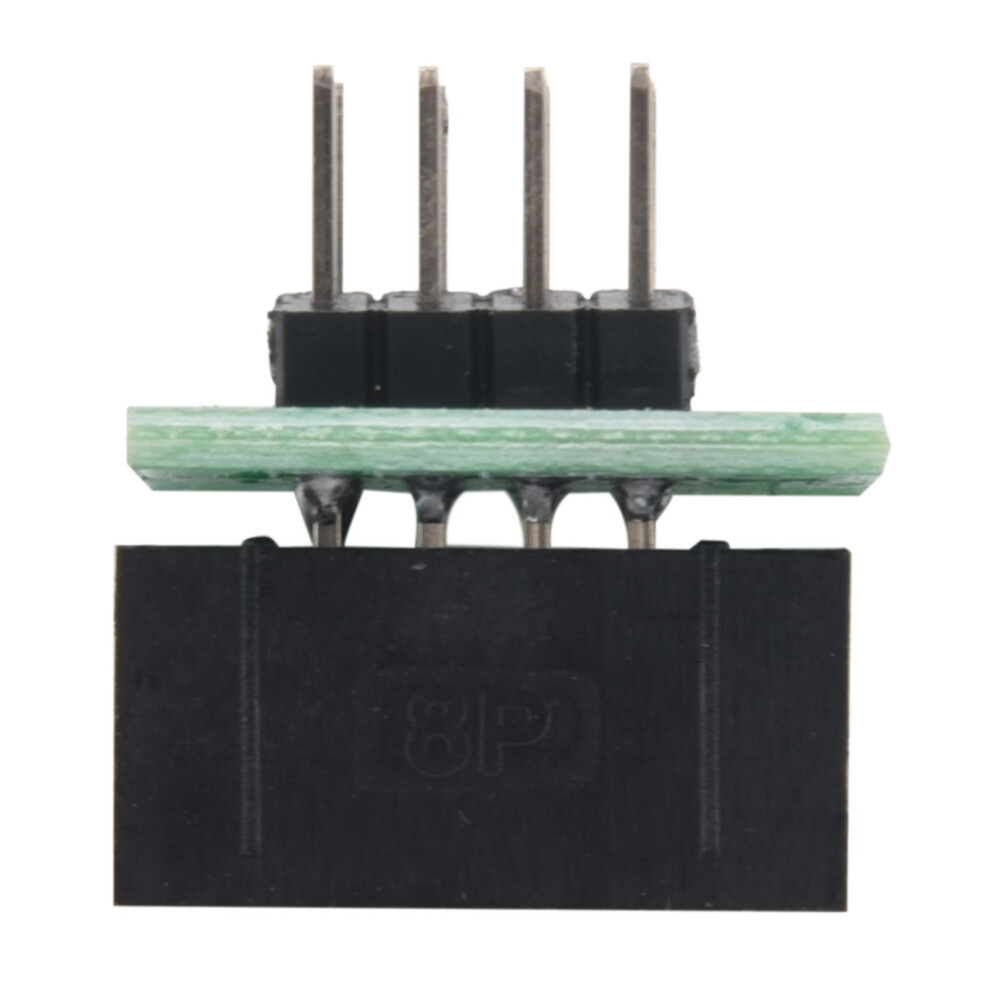

1 x 8-Pin-zu-8-Pin-Konverter

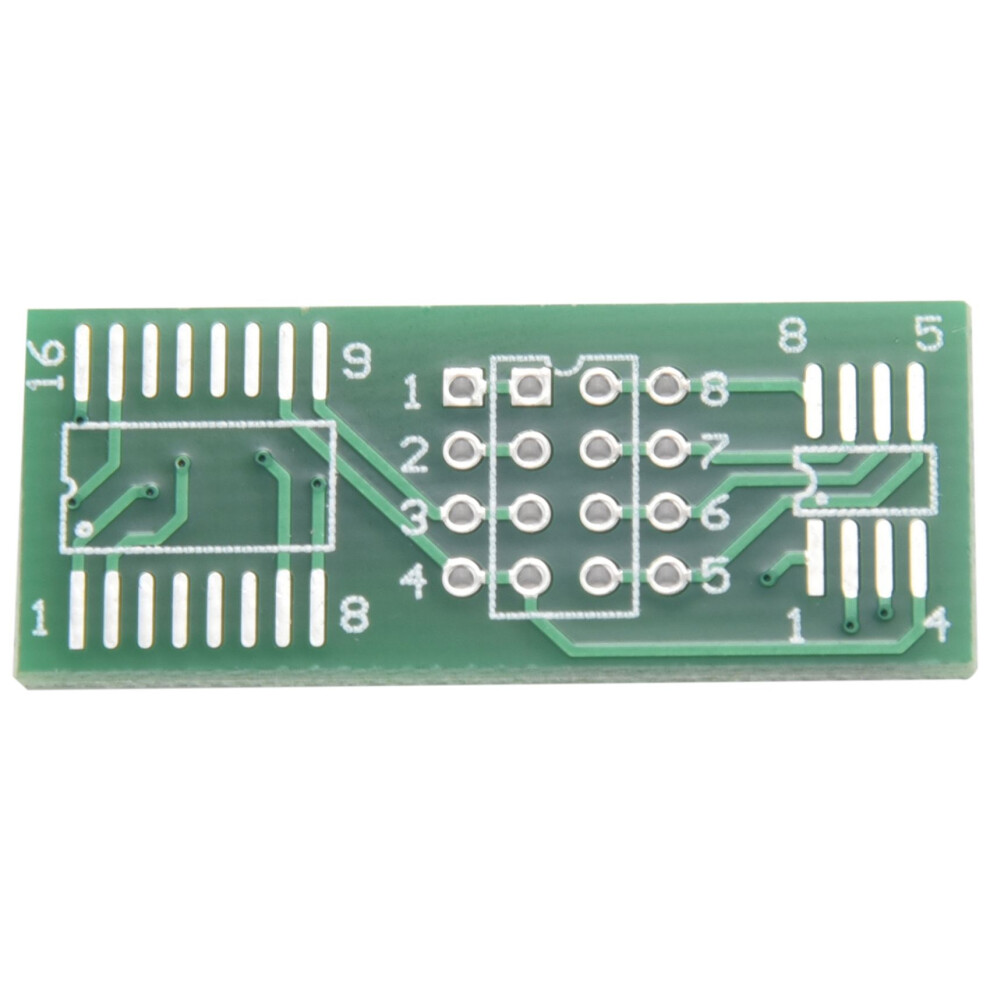

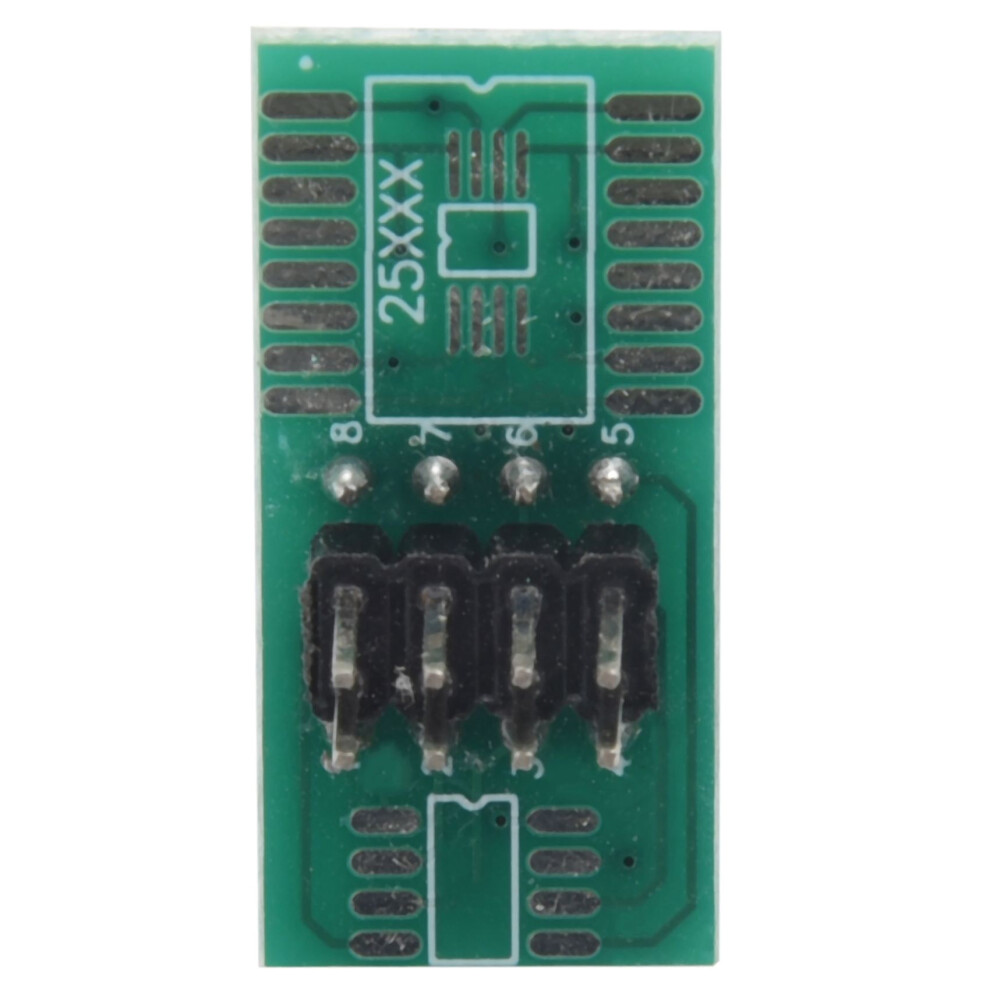

2 x SOP8 SOP16-zu-8-Pin-Konverter
2 x 2,54 mm 4-Pin-Header
Nur der oben genannte Verpackungsinhalt, andere Produkte sind nicht enthalten.
Hinweis: Licht und unterschiedliche Displays können dazu führen, dass die Farbe des Artikels im Bild etwas anders als die reale Sache. Der zulässige Messfehler beträgt +/- 1-3 cm.
