Tang Nano 20K FPGA Development Board RISCV Linux für Retro Game Player

Tang Nano 20K FPGA Development Board RISCV Linux für Retro Game Player Beschreibung

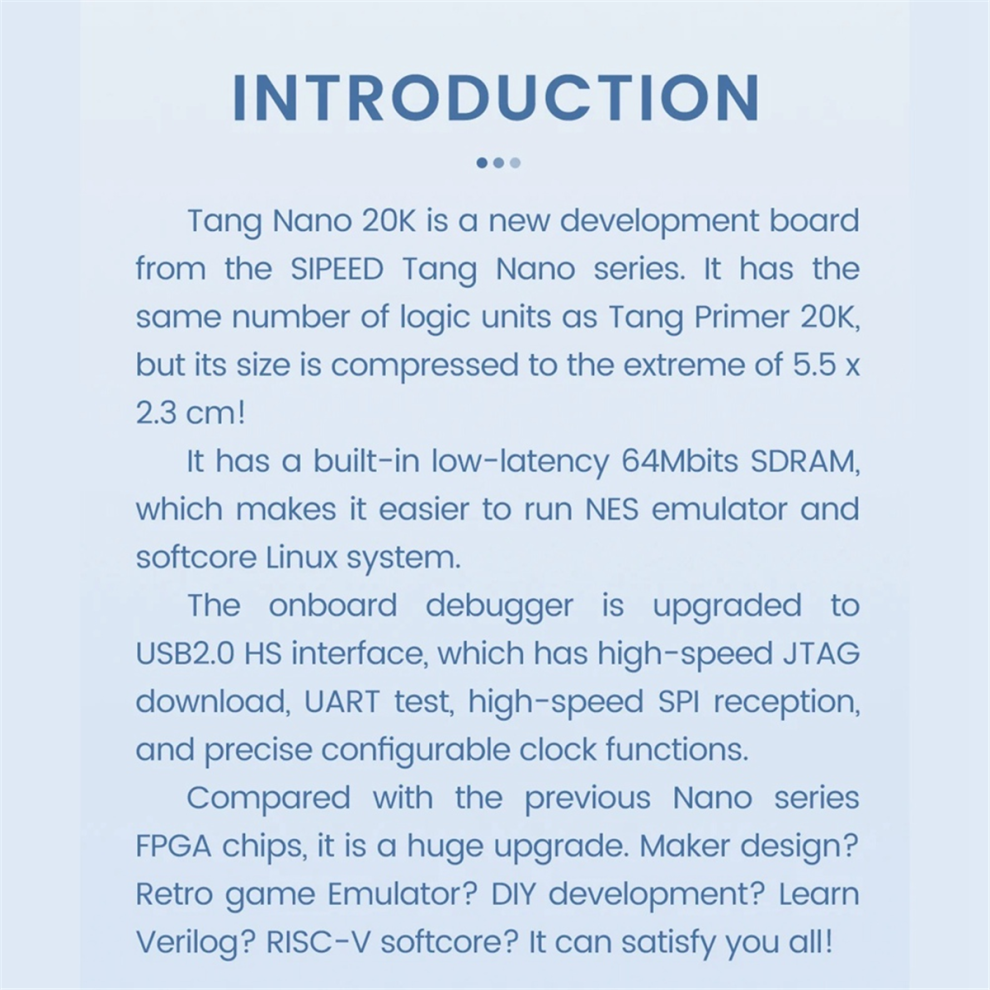

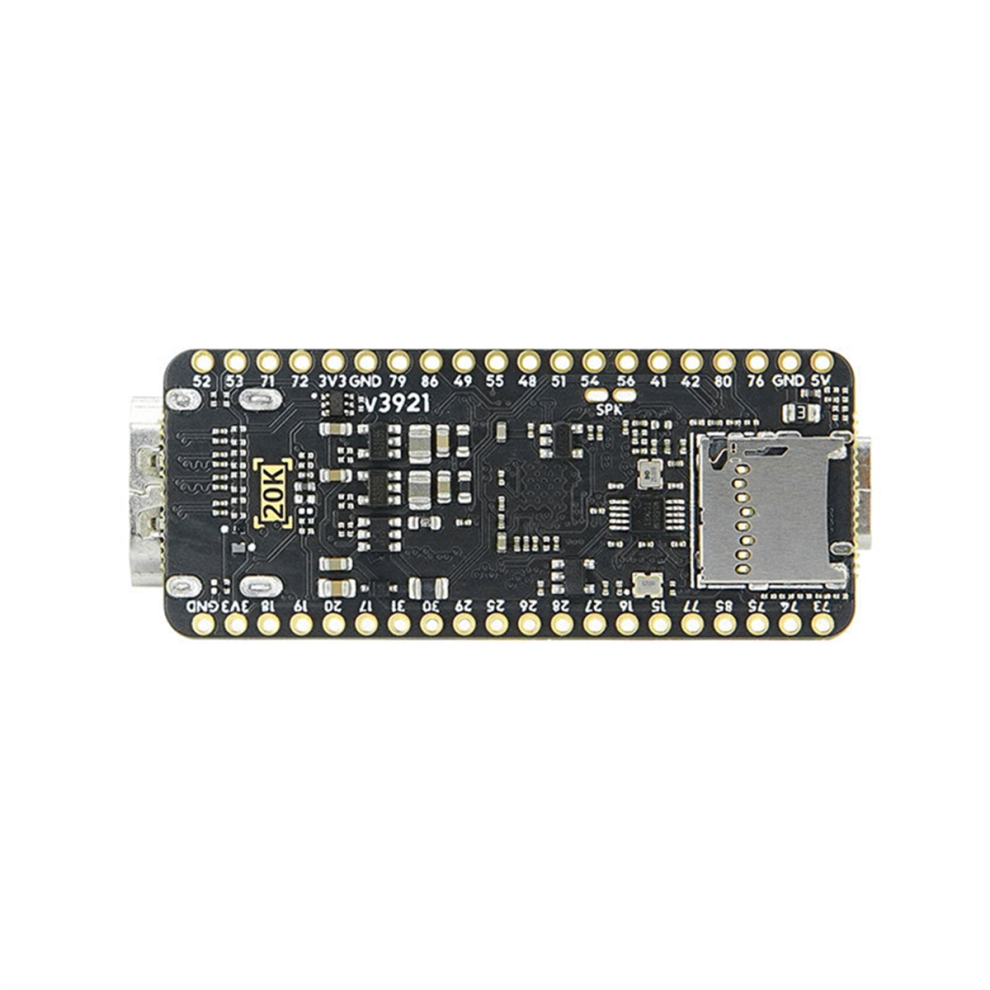

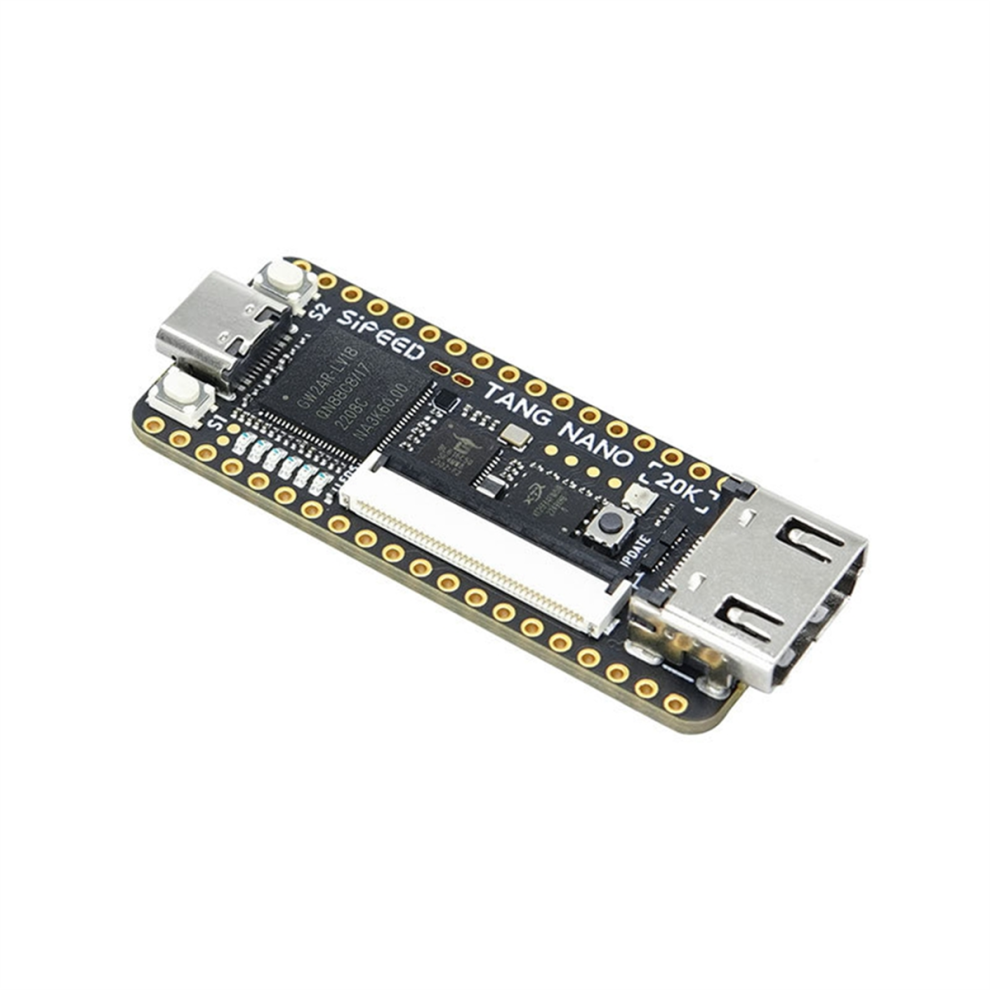

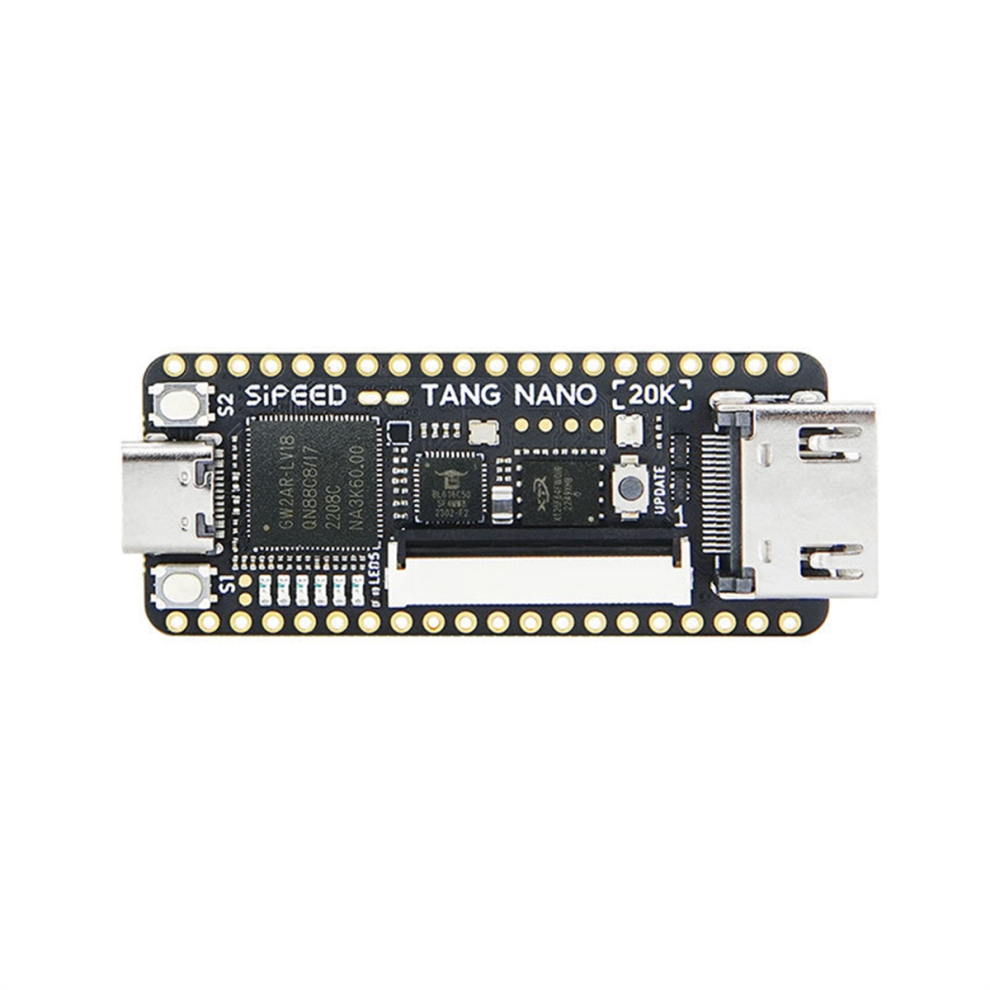

Tang Nano 20K ist eine Kernplatine mit Semiconductor GW2AR-18 QN88. Der Chip verfügt über 20736 logische Nachschlagetabellen (LUT4) und 15552 Register (FF). Im Inneren befinden sich PLLs und mehrere -Einheiten. Unterstützt 18-Bit x 18-Bit-Multiplikation, um Zahlenoperationen zu beschleunigen.

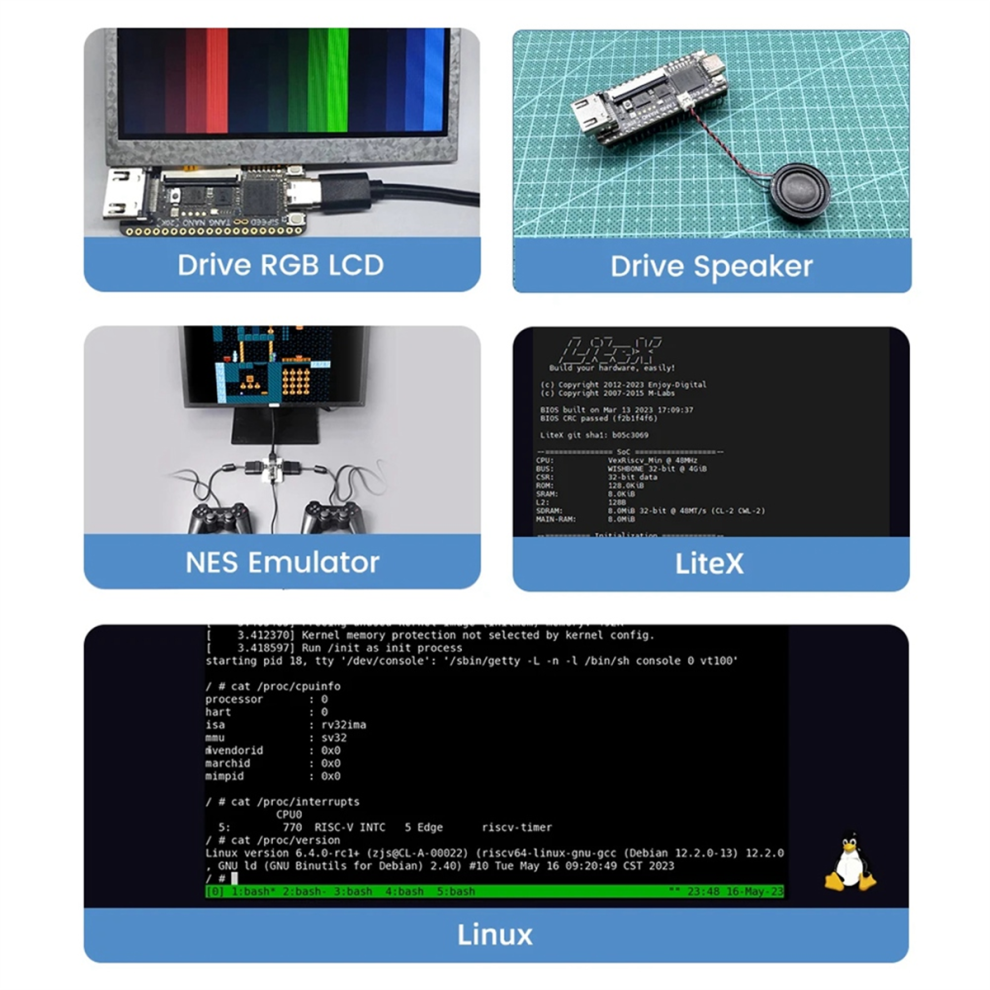

Es verfügt über einen integrierten 64-Mbit-SDRAM mit niedriger Latenz, der die Ausführung des -Emulators erleichtert und die Ausführung von Softcore-Linux-Systemen verbessert.
Der integrierte BL616-Chip dient als FPGA-JTAG-Downloader und serieller Port für die Kommunikation mit dem FPGA.
Das Board verwendet standardmäßig einen 27-MHz-Quarzoszillator, um den für eine -kompatible Anzeige erforderlichen Takt zu vervielfachen, und ist außerdem mit einem MS5351-Taktgeneratorchip ausgestattet, um nach Bedarf eine Vielzahl erforderlicher Takte zu erzeugen.
Der integrierte Download-Chip wurde auf eine USB2.0 -Schnittstelle aufgerüstet, mit den Funktionen Hochgeschwindigkeits-JTAG-Download, serielle Kommunikation, Hochgeschwindigkeits-SPI-Empfang und präzise Taktkonfiguration.

Farbe: schwarz
Material: PCB + elektronische Komponenten

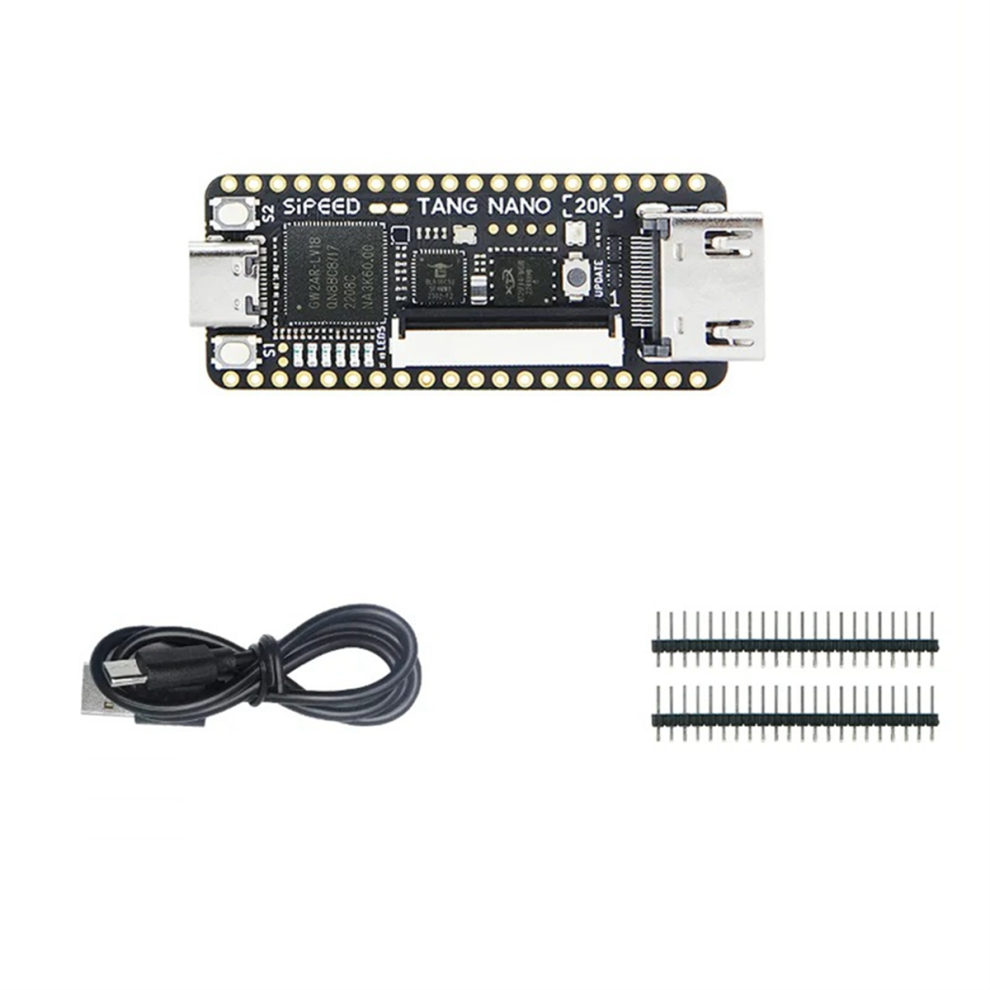

Paketinhalt:
1 x Tang Nano 20K Kernplatine
1 x Datenkabel
2 x PIN

Nur der oben genannte Paketinhalt, andere Produkte sind nicht enthalten.
Hinweis: Wegen der Lichtreflexion und Bildschirme könnte der Farbeton in den Fotos sowie des tatsächlichen Produkts etwas unterschiedlich sein. Der erlaubte Messfehler ist +/- 1-3 cm.
