TPS61023 Boost-Modul 5V 1A - blaues PCB, kompakt

TPS61023 Boost-Modul 5V 1A - blaues PCB, kompakt Beschreibung

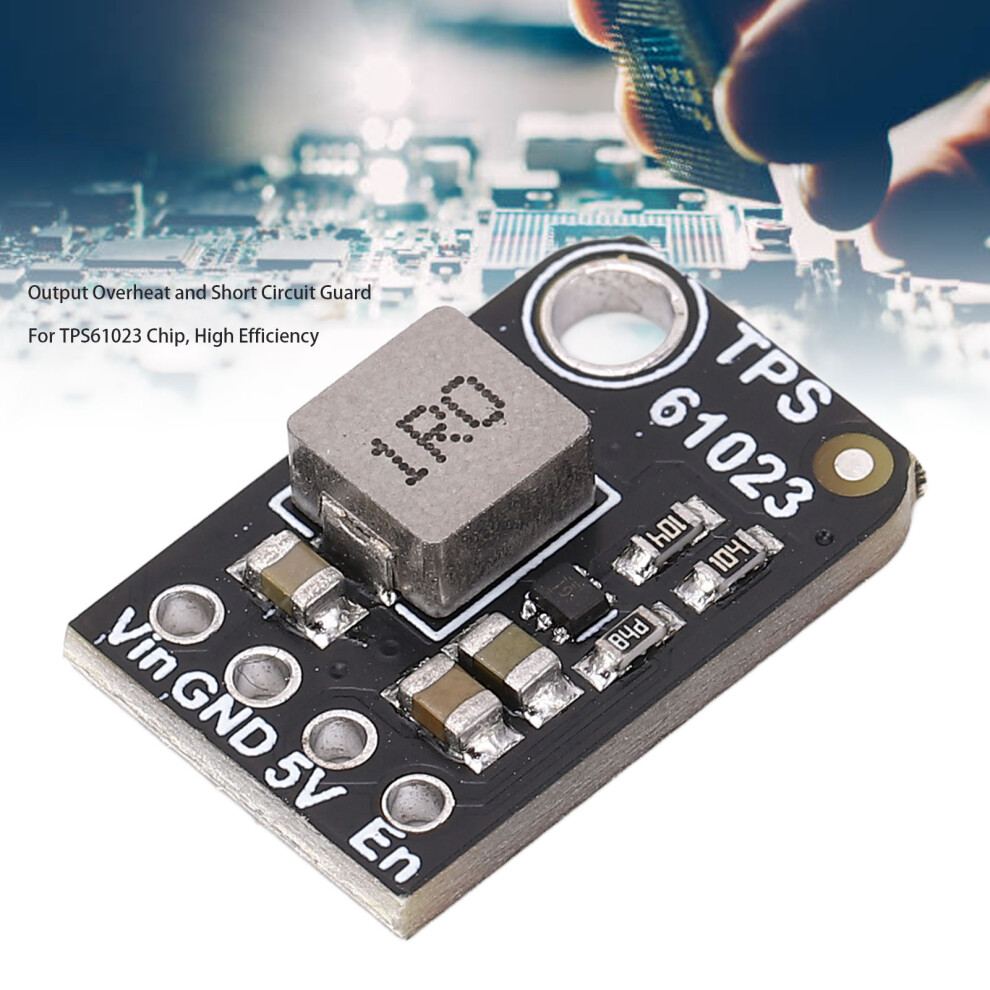

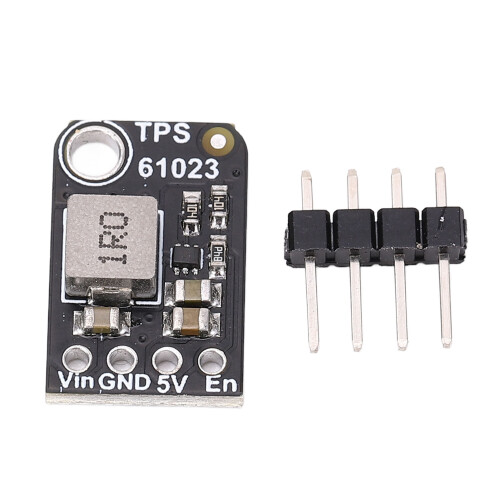

5V 1A Boost-Modul für TPS61023-Chip, Step-Up-Spannungsregler, Stromversorgung, Boost-Konverter mit Pin-Header
Artikeltyp: Boost-Modul
Eingangsspannungsbereich: 0,5 V bis 5,5 V
Minimale Startspannung am Eingang: 1,8 V
MOSFET: Zwei 47 mΩ (LS), 68 mΩ (HS)
Spitzen-Schaltstrombegrenzung: 3,7 A
Schaltfrequenz bei VIN > 1,5 V: 1 MHz, VIN < 1 V: 0,5 MHz
Typischer Abschaltstrom für VIN und SW: 0,1 μA
Referenzspannungsgenauigkeit im Bereich -40 bis 125 C: 2,5 %
Dieses Boost-Modul verwendet den TPS61023-Chip, der sehr klein ist, aber eine hohe Effizienz besitzt. Der Chip integriert nahezu alle Funktionen, einschließlich zweier 3-A-MOSFET-Schalter. Bitte beachten Sie, dass der Schalter Ihnen nicht die maximale Ausgangsleistung anzeigt; siehe unten!
Wir haben den Feedback-Widerstand so eingestellt, dass eine 5,2-V-Ausgabe erreicht wird, etwas höher als 5 V, was dabei hilft, Spannungsabfälle über Kabel zu kompensieren.
Wir haben Eingangs- und Ausgangsstrom sowie den maximalen Verbrauch mit Desktop-Netzteilen und elektronischen Lasten gemessen:
- 300 mA maximaler Ausgang bei 5 V, wenn Eingang 2 V DC beträgt (minimale Eingangsspannung zum Start des Boost-Moduls)
- 500 mA maximaler Ausgang bei 5 V, wenn Eingang 2,5 V DC beträgt (2 NiMH-Akkus)
- 800 mA maximaler Ausgang bei 5 V, wenn Eingang 3 V DC beträgt (2 Alkaline-Batterien oder ein LiPo-Akku, der fast entladen ist)
- 1100 mA maximaler Ausgang bei 5 V, wenn Eingang 3,5 V DC beträgt (Polymer-Lithium-Nennspannung)
- 1400 mA maximaler Ausgang bei 5 V, wenn Eingang 4 V DC beträgt (3 NiMH-Zellen oder neuer Polymer-Lithium-Akku)

Die meisten Anwender werden wahrscheinlich eine LiPo- oder Li-Ion-Batterie mit einer Nennspannung von 3,7 V verwenden. Hier ist die Effizienz bei dieser Spannung:
5,2 V 100 mA Ausgang benötigt 3,7 V 160 mA Eingang (88 %)
5,2 V 250 mA Ausgang benötigt 3,7 V 400 mA Eingang (88 %)
5,2 V 500 mA Ausgang benötigt 3,7 V 800 mA Eingang (88 %)
5,2 V 1000 mA Ausgang benötigt 3,7 V 1800 mA Eingang (78 %)

Wie Sie sehen, liegt die Effizienz bei niedrigeren Strömen von ca. 500 mA oder weniger bei etwa 88 %. Sie können 1 A erreichen, aber die Effizienz sinkt ein wenig auf ca. 78 %.
Sie erhalten einen vollständig montierten Verteiler, der den TPS61023 und Bauteile sowie eine geringe Stückzahl Abzweigverbinder enthält. Auf den Eingangs- und GND-Pins liegt eine Spannung von 3-5 V an. Am OUT-Pin liegt dann eine 5-V-Spannung an. Der Enable-Pin kann auf Low gezogen werden, um die Ausgabe zu deaktivieren, was einer echten Trennung entspricht, sodass die Ausgabe vollständig abgeschaltet wird.
