WF-700B Münzannahmegerät RS232 9600 Baud, 261 Impulse

WF-700B Münzannahmegerät RS232 9600 Baud, 261 Impulse Beschreibung

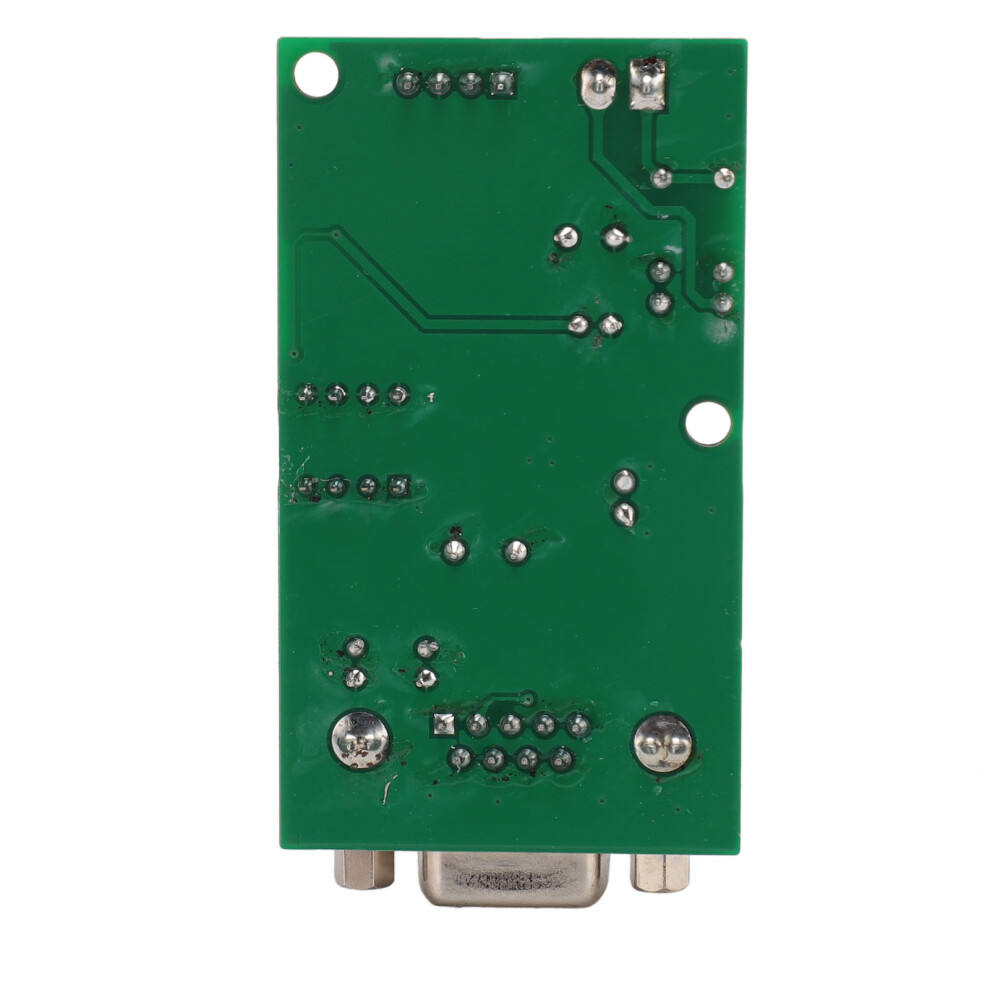

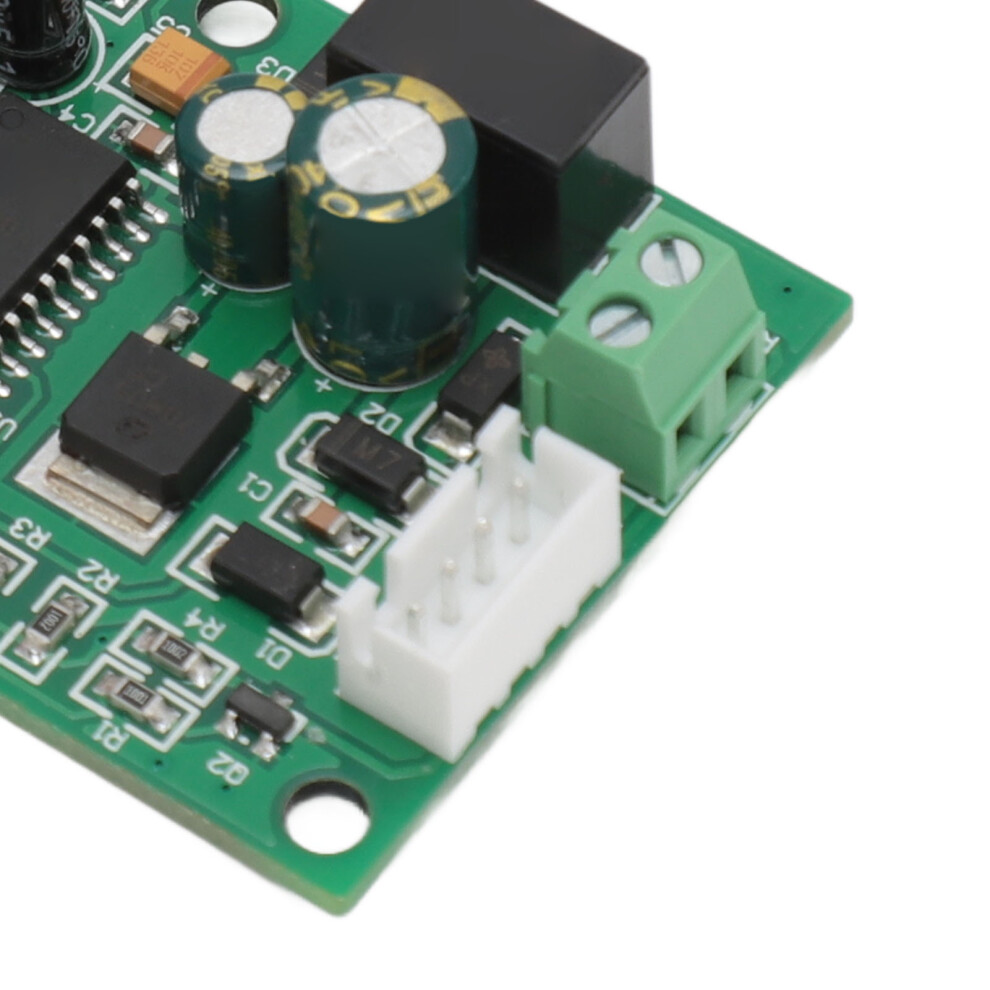

Münzannahme-Modul 261 Pulsdaten Datensatz RS232-Schnittstelle 9600 Baudrate PBC Münzmechanismus-Platine für Münzspender
Artikeltyp: Münzannahme-ModulMaterial: PBC
Baudrate: 9600
Betriebsmodus: Halbduplex
Kommunikationszeichensformat: 1 Startbit, 1 Stopbit, 8 Datenbits (Bit 0 wird zuerst gesendet (LSB))
Sperrzeit: Innerhalb eines bestimmten Zeitraums, falls der WF-700B keine Antwort auf eine Anfrage erhält, sperrt er den Münzspender gemäß der Hardware-DIP-Schalter-Einstellung. Die Sperrzeit kann über den DIP-Schalter auf 1 Sekunde, 10 Sekunden, 20 Sekunden oder keine Sperrung eingestellt werden.
Datenstapel, Parallelmodus: Der WF-700B verfügt über einen seriellen Datenspeicherstapel, der FIFO-basiert aufgebaut ist. Im Falle eines Kommunikationsausfalls mit dem Host werden Münzdaten vorübergehend im Datenspeicherstapel des WF-700B gespeichert. Wenn der Datenspeicherstapel voll ist, deaktiviert der WF-700B automatisch das Münzannahmegerät, um Datenverlust zu verhindern.
Der serielle Datenspeicherstapel des WF-700B ist ein Münzdaten-Pulszähler, der bis zu 261 Pulsdaten erfassen kann. Jedes Pulssignal am Eingang erzeugt eine einzelne Dateneinheit.
Beschreibung:

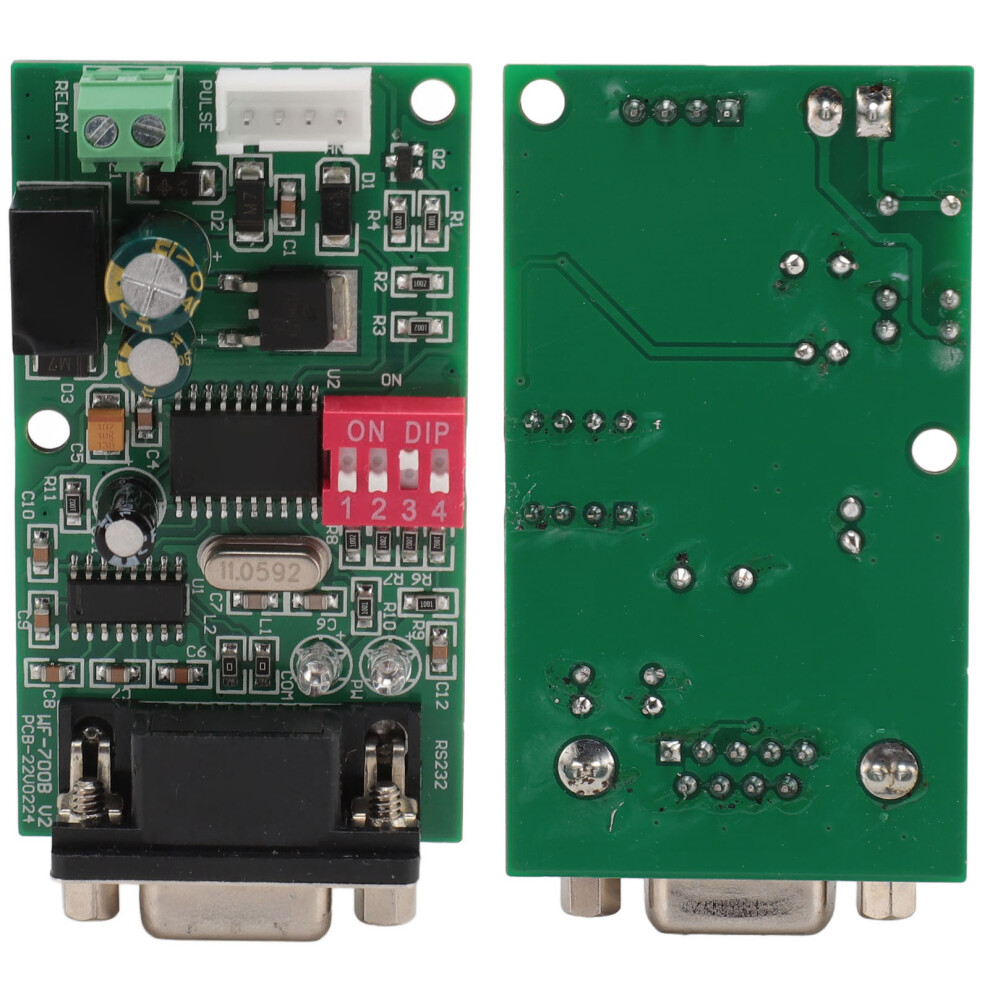

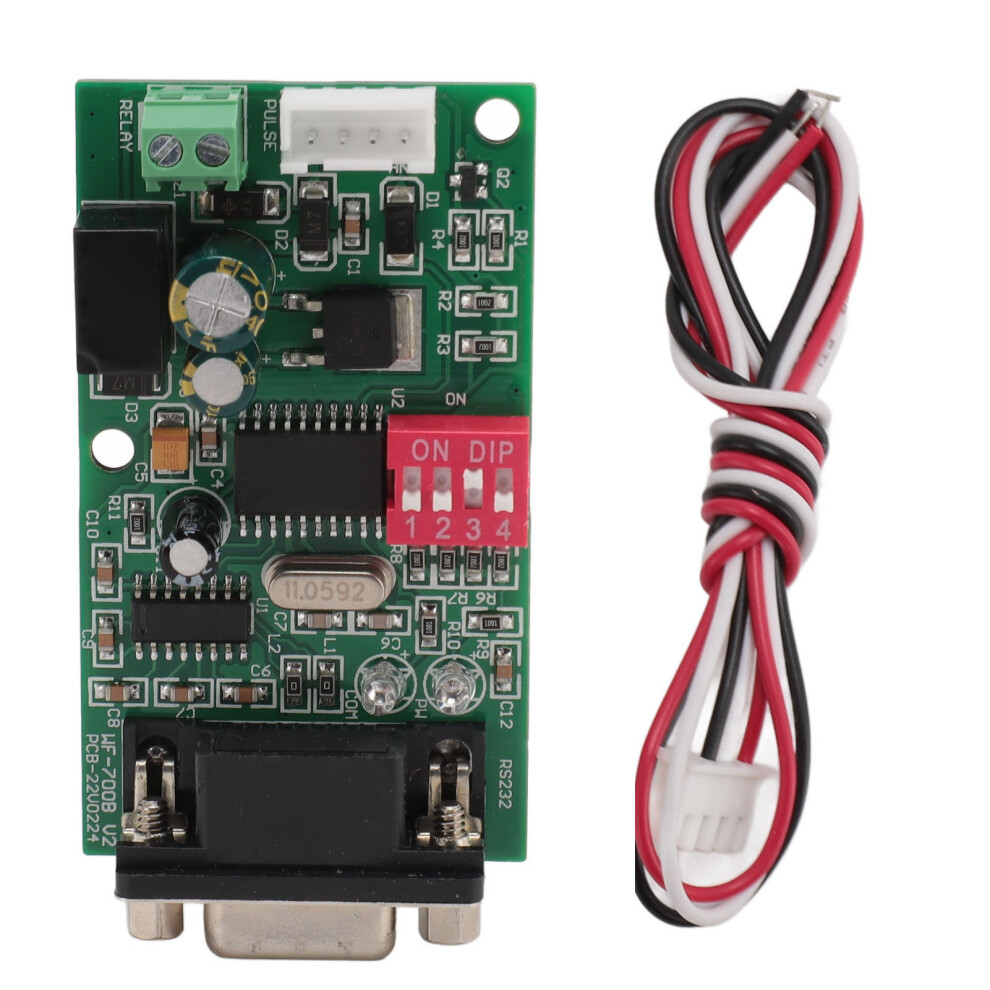

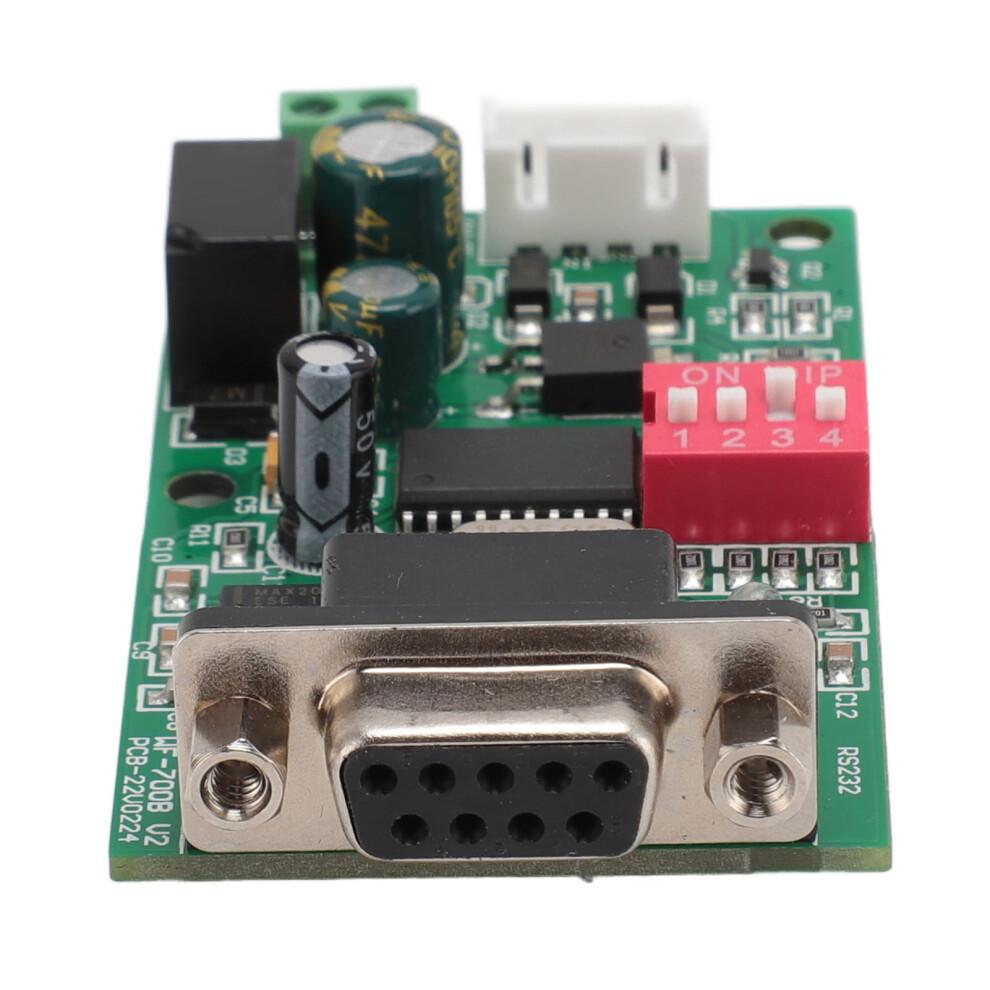

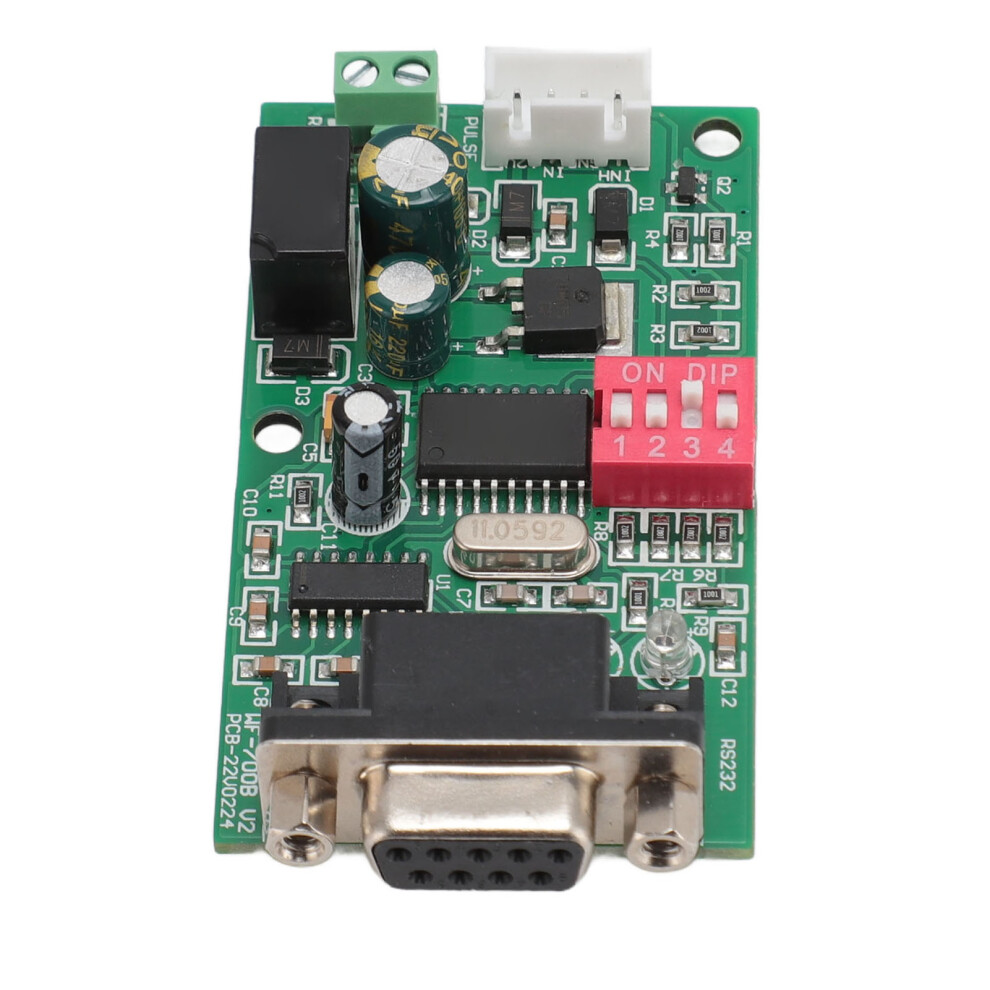

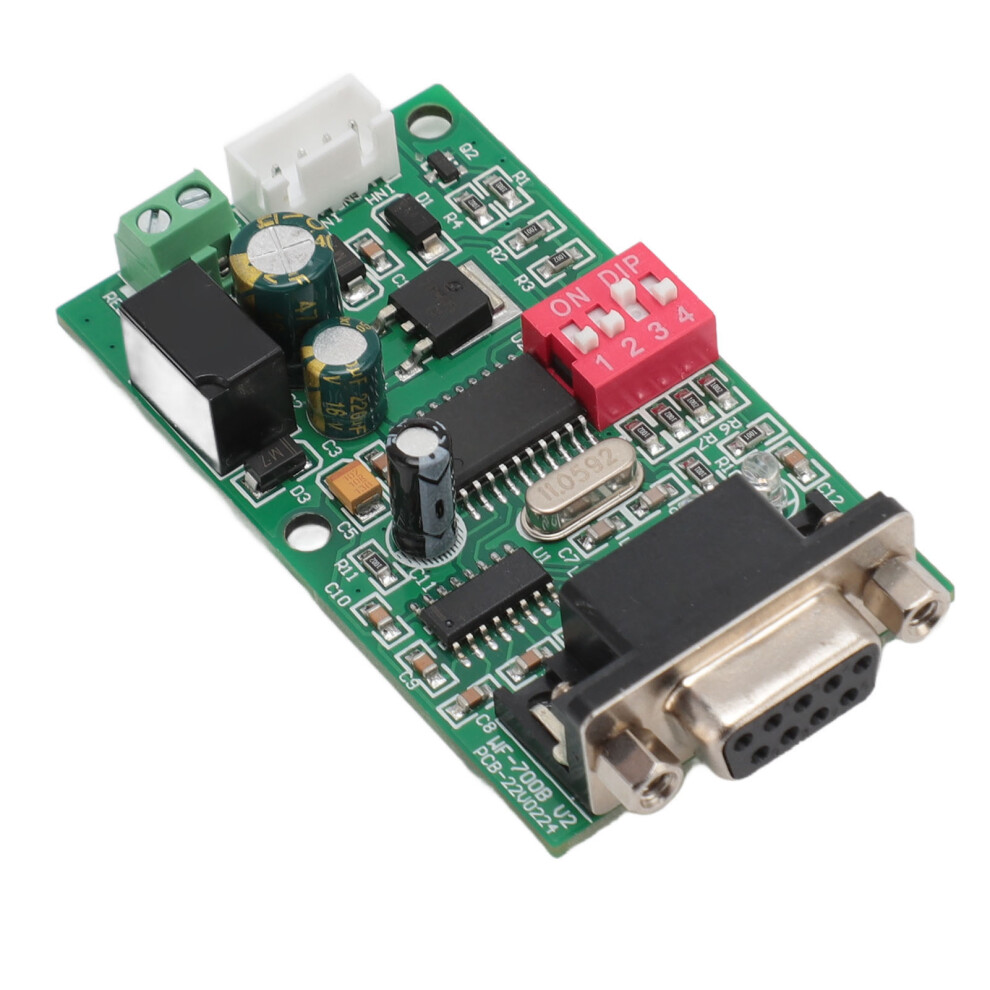

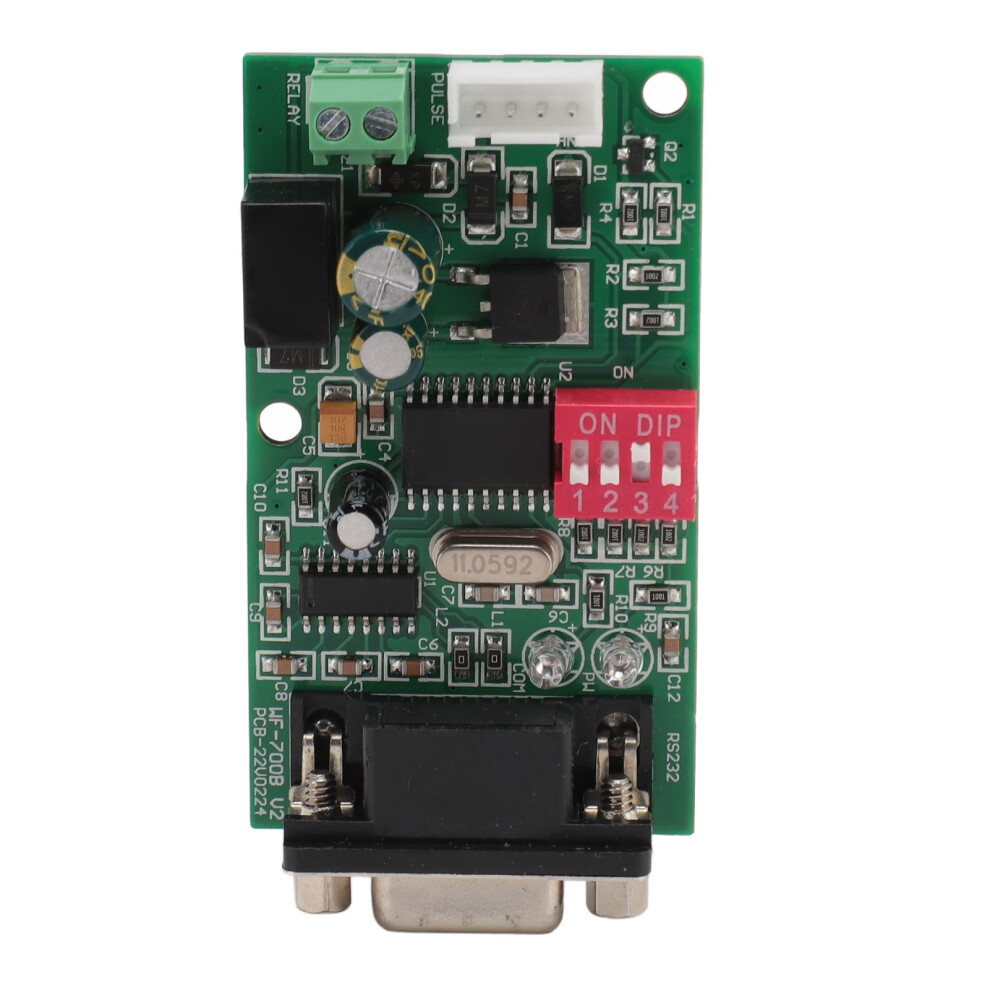

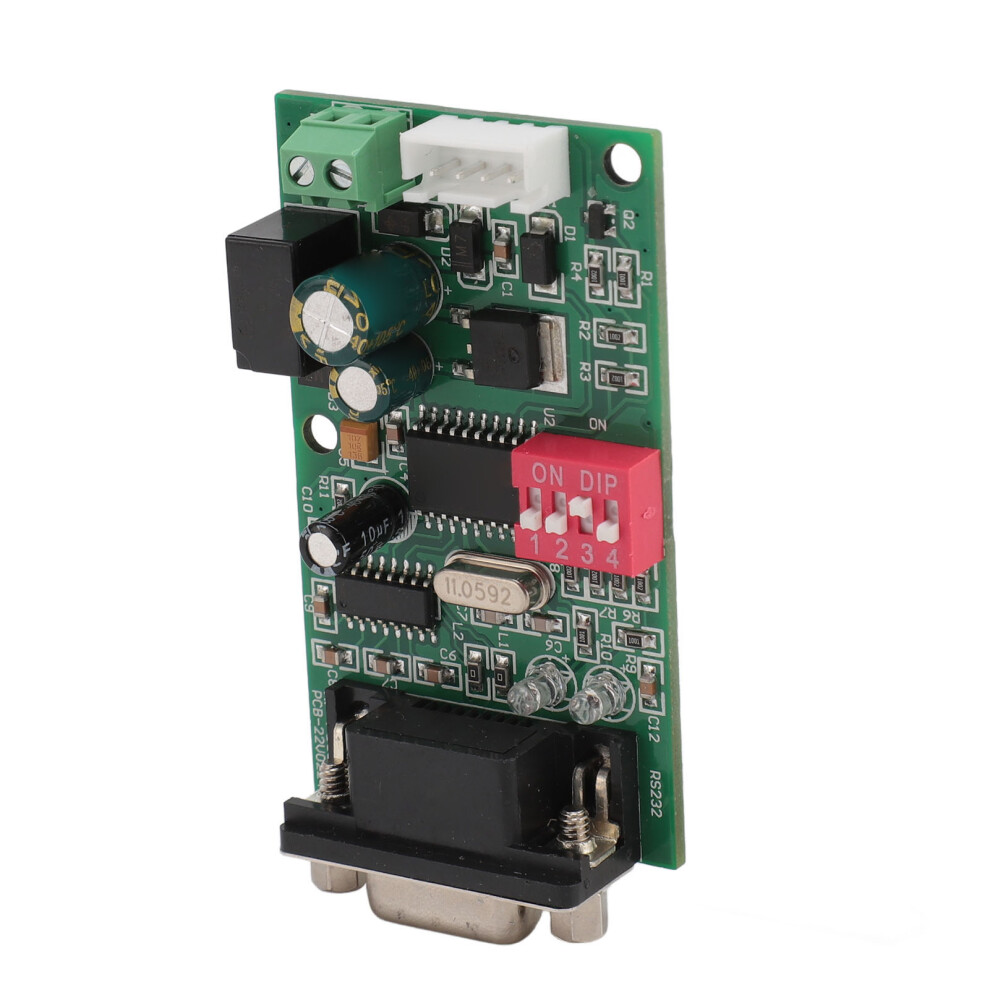

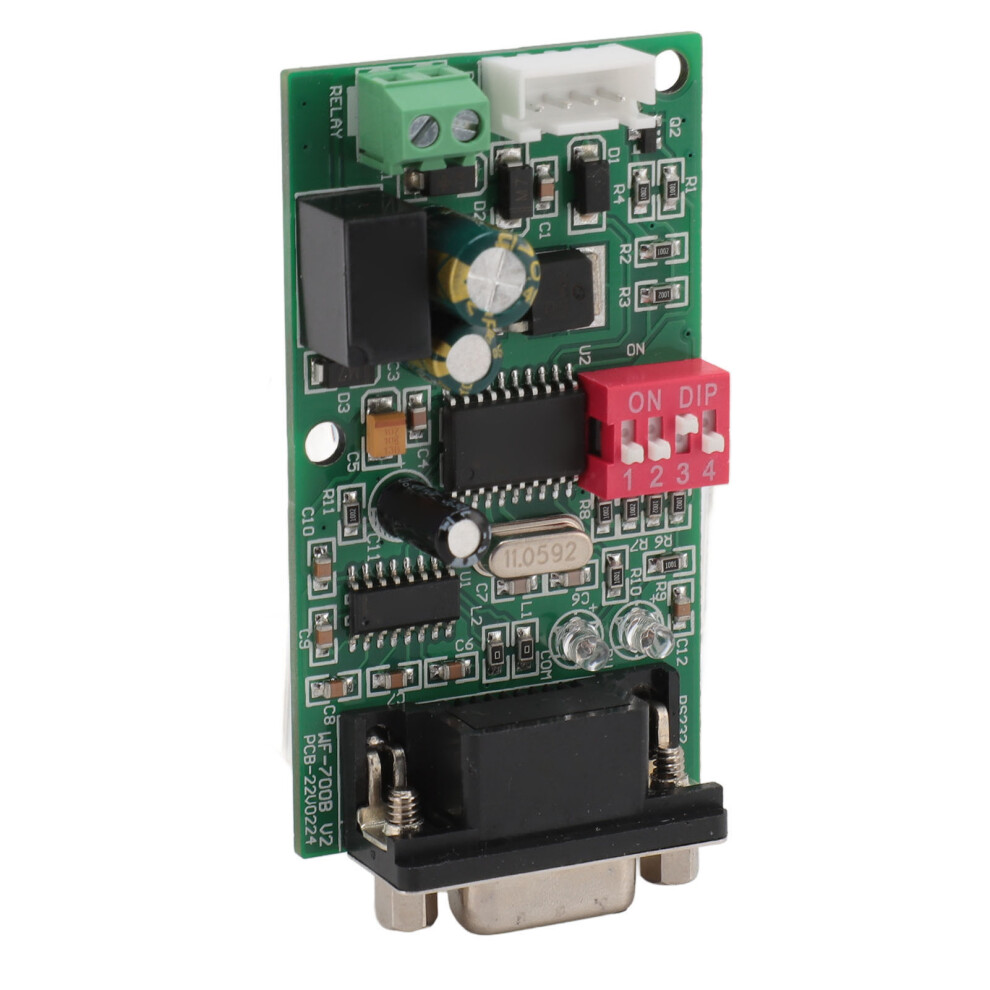

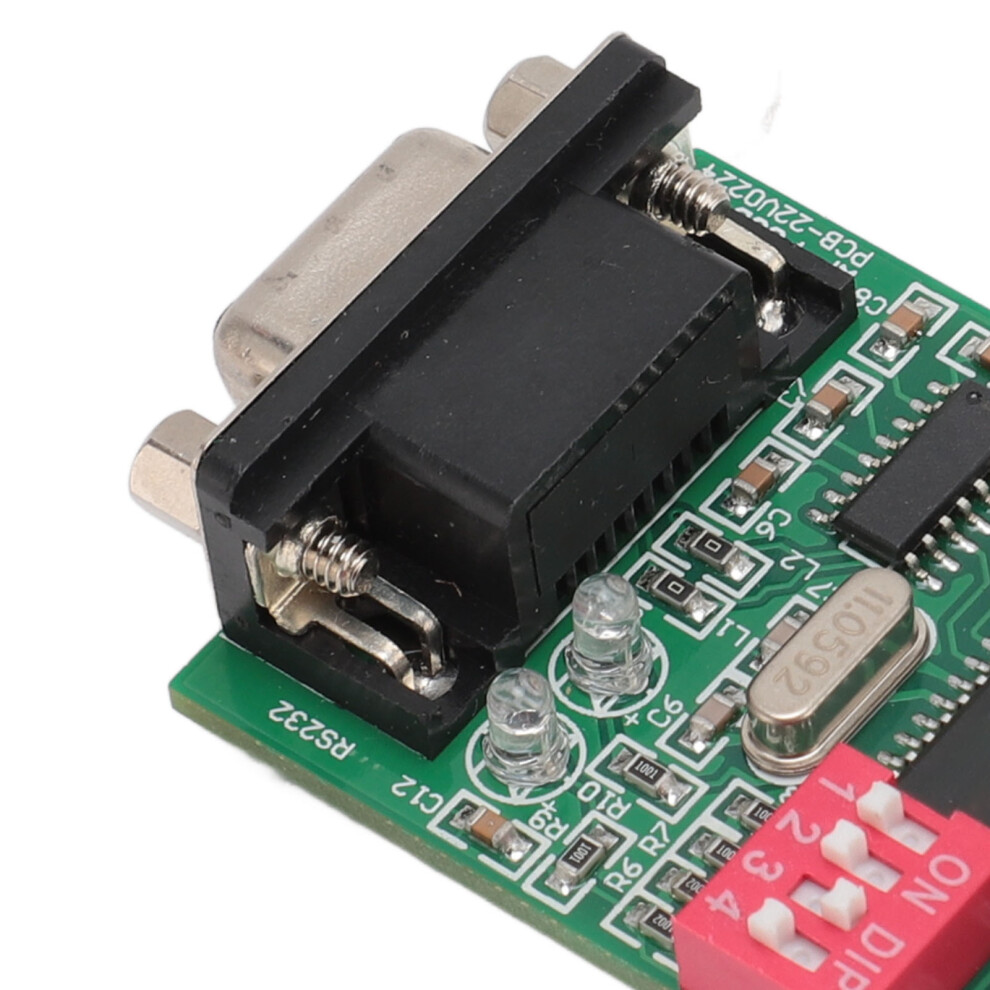

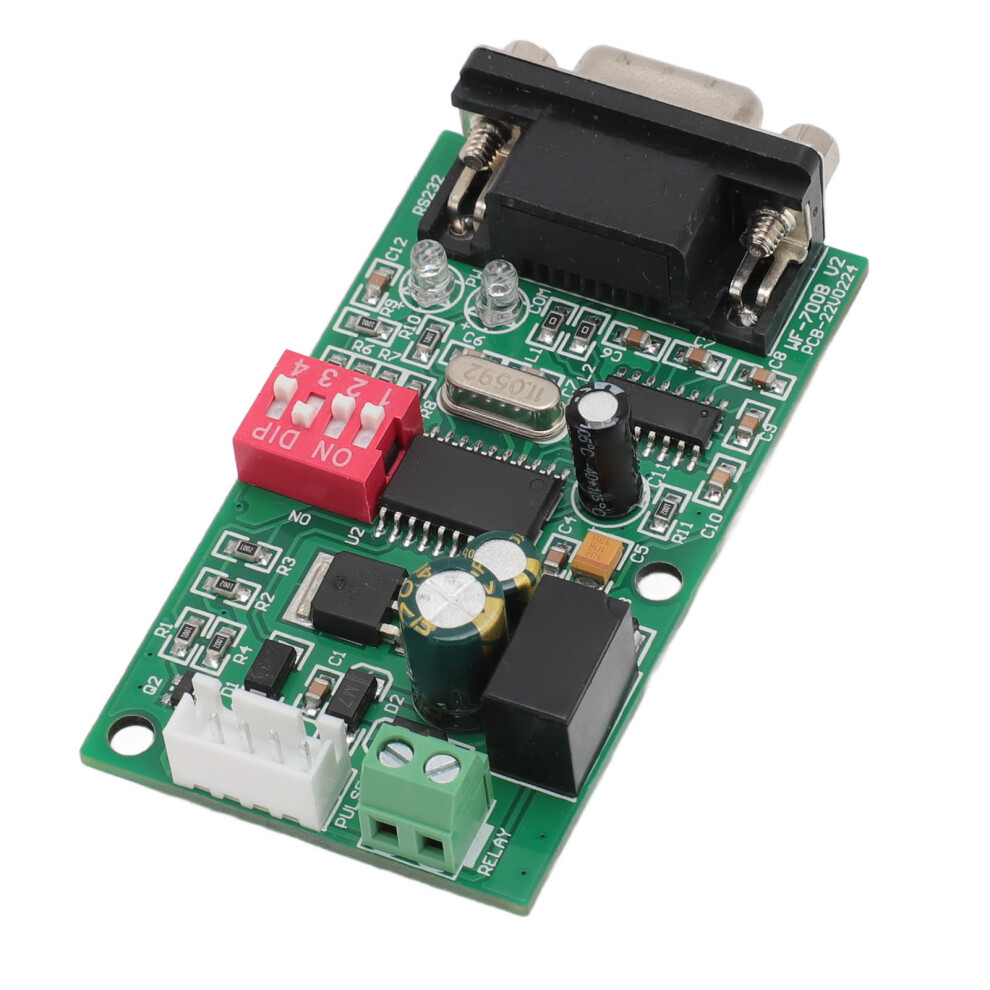

1. Die WF-700B-Interface-Platine verbindet das Münzannahmegerät und den seriellen Kommunikationsport des PC-Hosts über das integrierte RS232-Schnittstellenmodul. Mit dem WF-700B können Terminal-Entwicklungsanwender Münzsteuergeräte einfach entwickeln, ohne sich um Leistungsfähigkeit und Schnittstellen verschiedener Münzannahmergeräte kümmern zu müssen. Der WF-700B ist eine verbesserte Version des WF-700 und kann relevante Betriebsparameter einfach über einen vierstelligen DIP-Schalter einstellen.
2. Der WF-700B arbeitet als Slave-Gerät im System und kann jederzeit auf Anfragen des Host-Geräts reagieren.

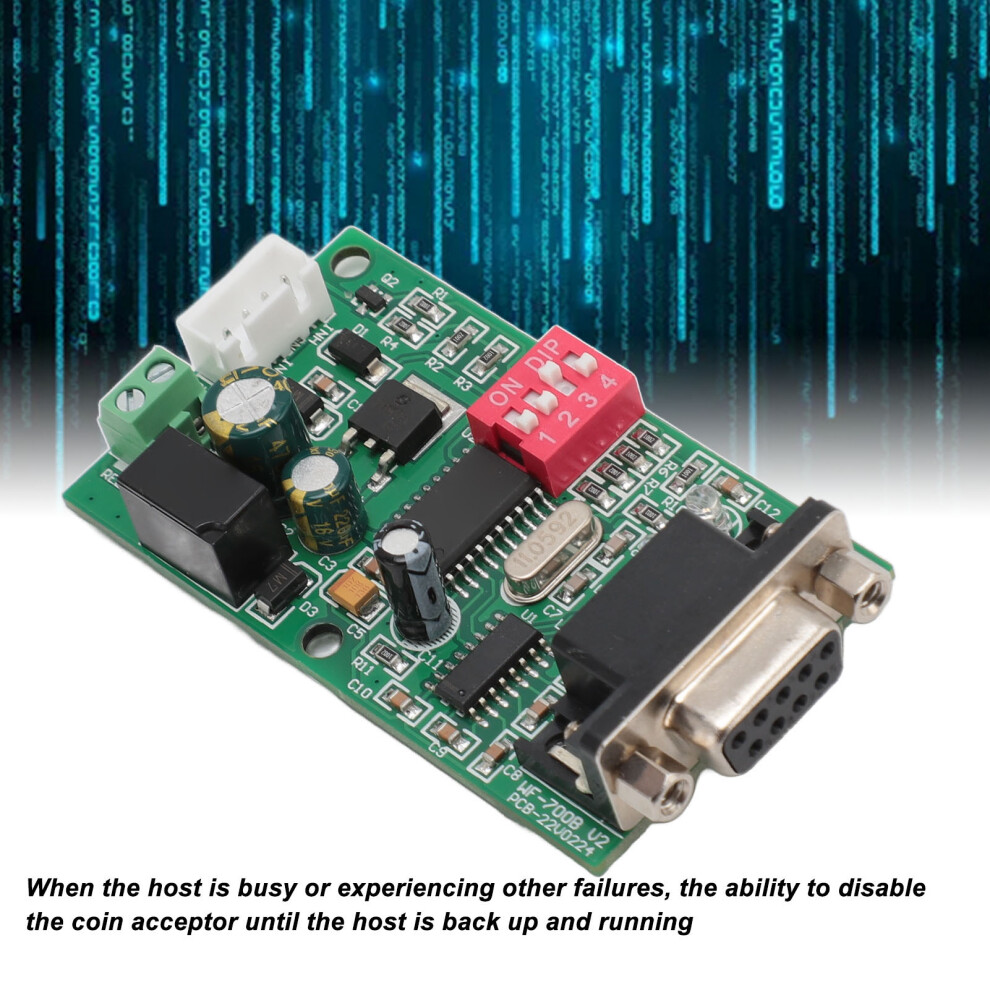

3. Der WF-700B verfügt über eine 'Lockout'-Timer-Funktion, die das Münzannahmegerät deaktivieren kann, falls der Host nicht mit der Betriebsfrequenz interagiert oder auf Busy-Status oder andere unerwartete Fehler stößt, bis der Host die Arbeit wieder aufnimmt.
