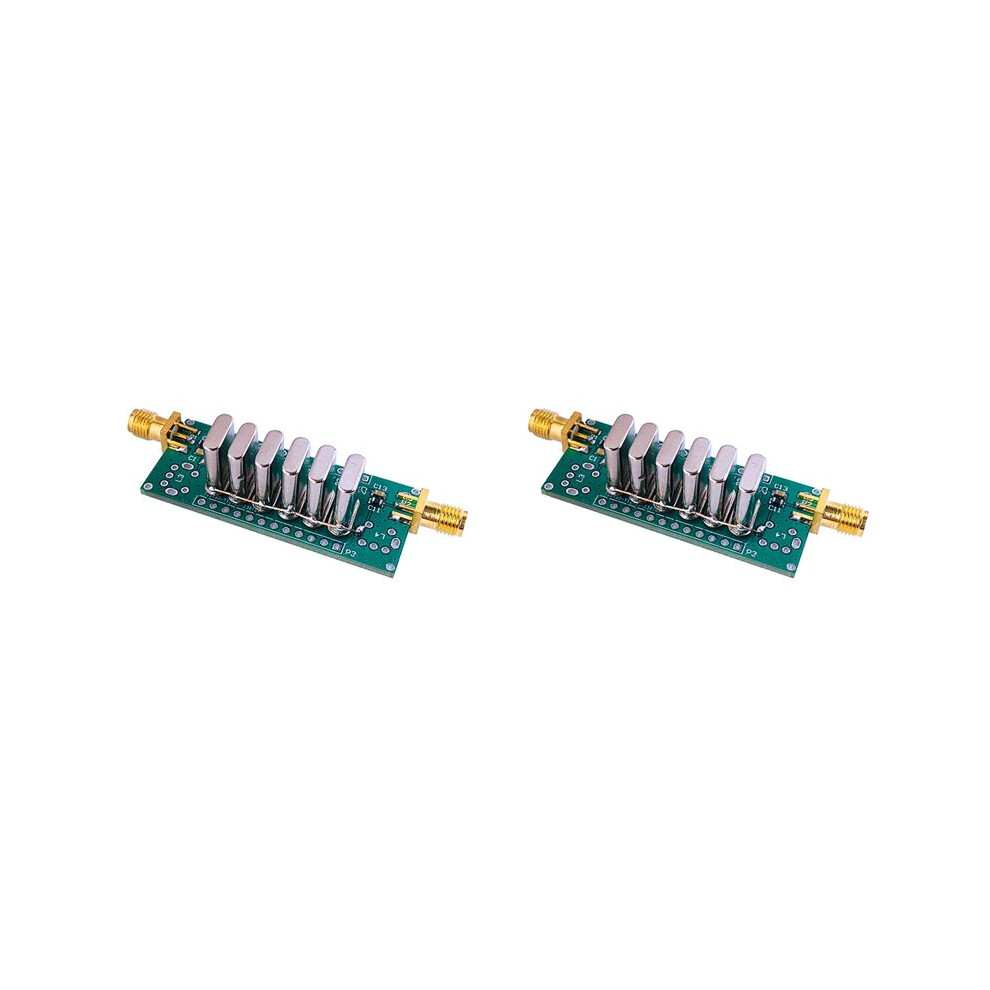

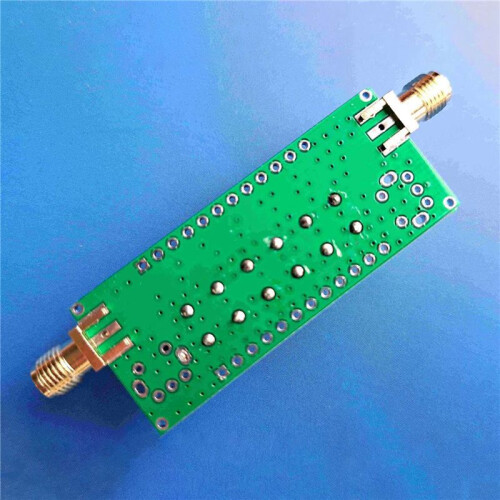

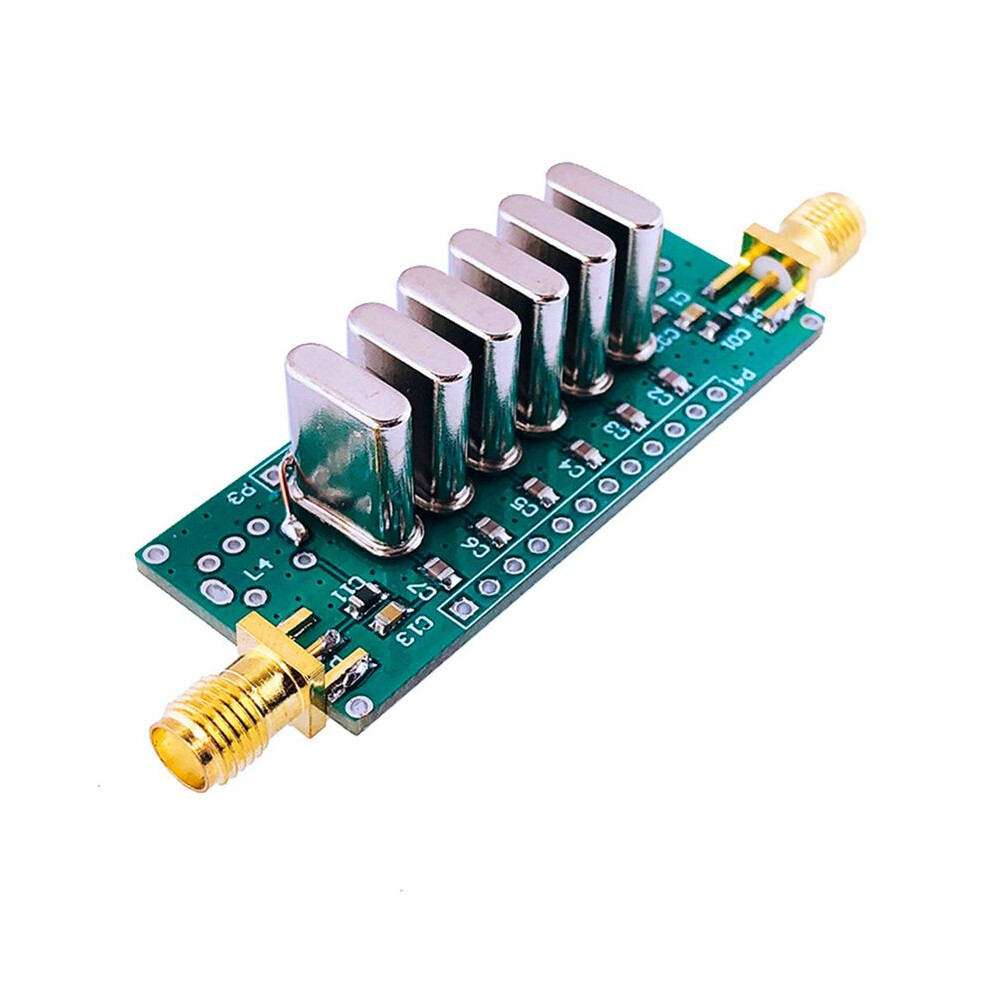

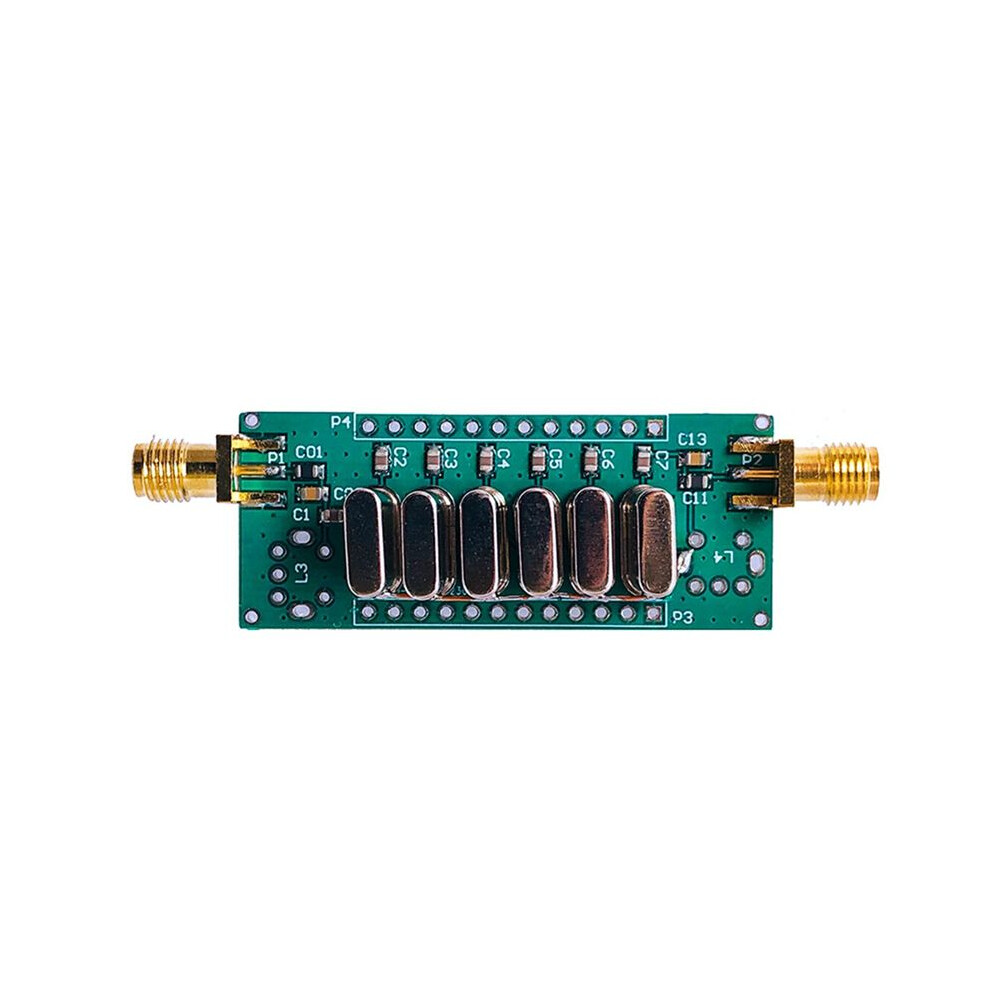

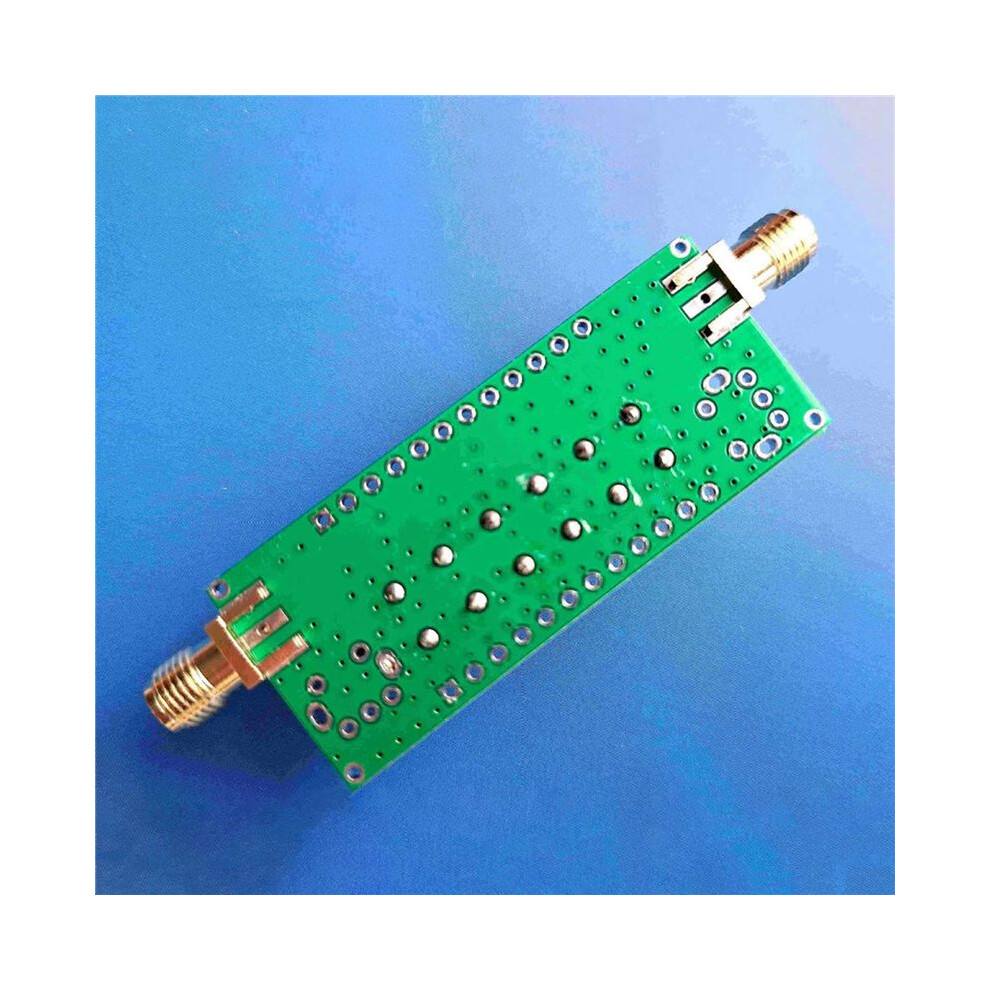

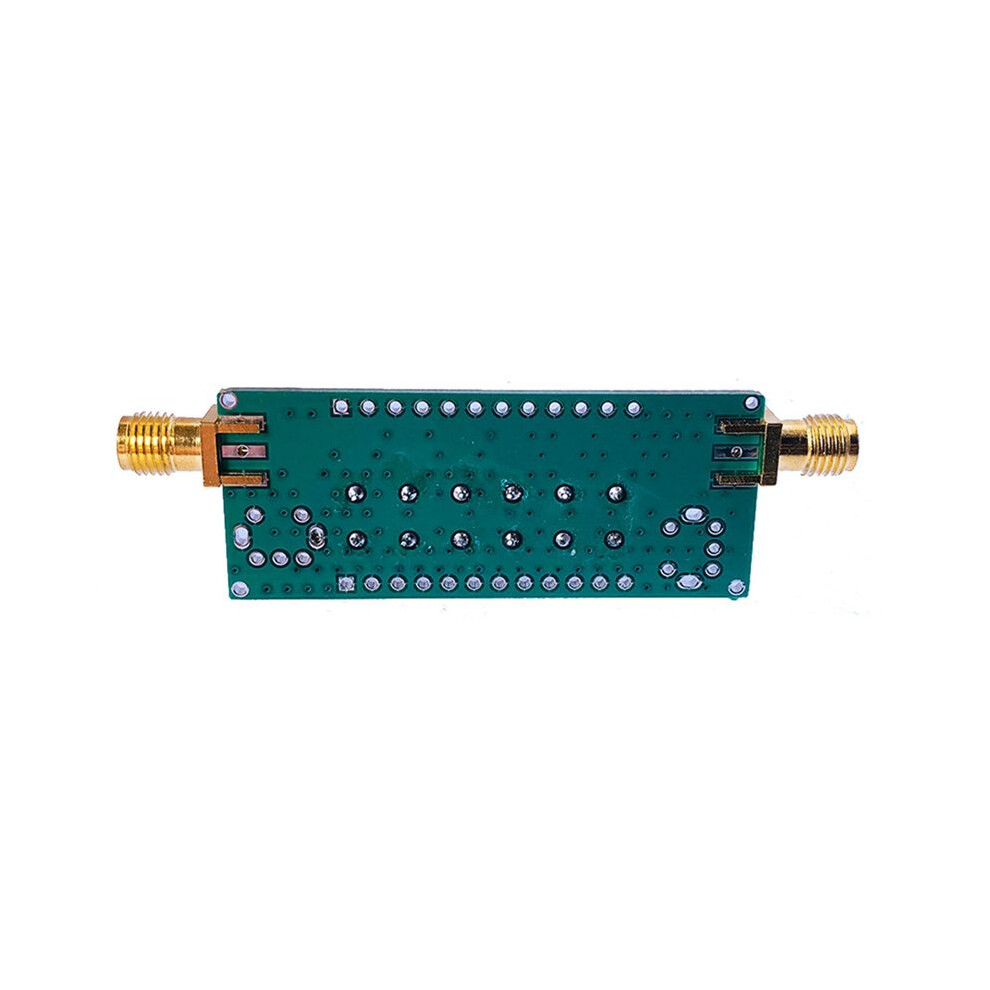

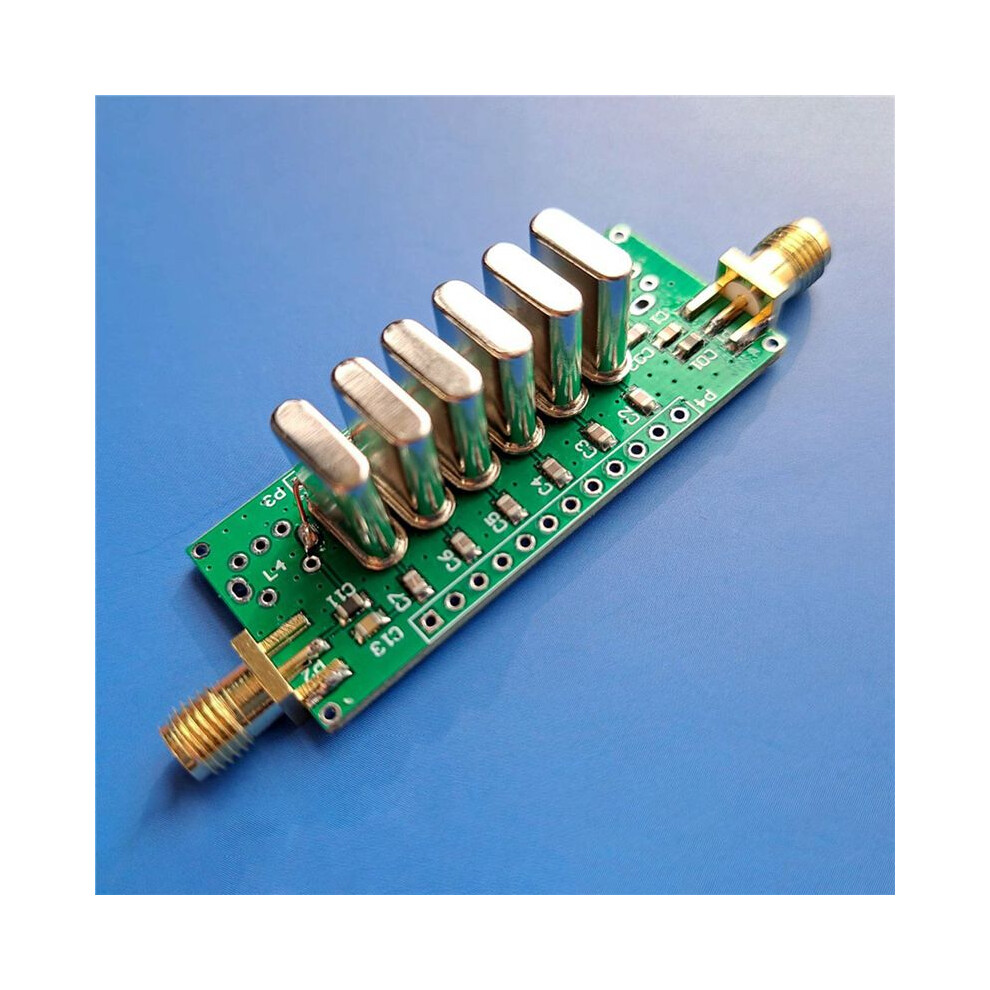

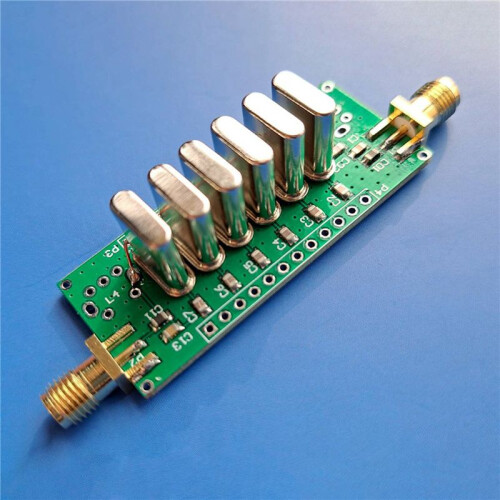

2X Einseitenbandfilter Quarzfilter SSB CW Filter Einseitenbandfilter für Cohn Filter 9Mhz Beschreibung

1. Der Einseitenband-Quarzfilter wird mit einem 9-MHz-Quarz hergestellt und ist vom Typ Cohn. Der Filter vom Typ Cohn ist auch eine mit einem Einseitenband-Schaltkreis konforme Quarzfilterschaltung und hat eine einfache und praktische Wirkung.
2. Die Herstellung von Einseitenbandschaltungen ist ein sehr kritischer Teil des Quarzfilters. Die Quarzparameter verschiedener Chargen verschiedener Hersteller unterscheiden sich erheblich. Die Herstellung eines Filters auf der Grundlage theoretischer Berechnungen ist grundsätzlich nicht sehr nützlich. Dies ist auch ein wichtiger Grund für das Versagen vieler Hersteller bei der Herstellung solcher Schaltungen.
3. Wenn ein Skalar- oder Vektornetzwerk mit hoher Auflösung vorhanden ist, ist es einfacher, einen Kristallfilter herzustellen, der sich grundsätzlich an der Theorie orientiert. Dies ist einfacher, erfordert jedoch auch viele Experimente und mehrere Korrekturen der Parameter. Die Wirkung des Kristallfilters, der mithilfe des Instruments hergestellt wurde, ist jedoch weiterhin gewährleistet.

Die Parameter dieses 9M-Zustands-Z-Kristallfilters sind wie folgt:
a,Die Mittenfrequenz beträgt etwa 8,998 MHz;
b,-6dB Bandbreite beträgt etwa 2,3kHz;
c,Der Verlust der Mittenfrequenz beträgt etwa -4,73 dB;
d,Das Unterdrückungsverhältnis liegt nahe bei 100 dBc:
e,Der Filter verwendet eine LC-Impedanzanpassungsschaltung, um die Impedanz an beiden Enden auf 50 Ohm zu bringen. Ohne LC-Schaltung beträgt die Impedanz an beiden Enden etwa 120 Ohm. Die Impedanz an beiden Enden ohne LC-Schaltung beträgt etwa 120 Ohm.
Farbe: Grün
Material: ABS

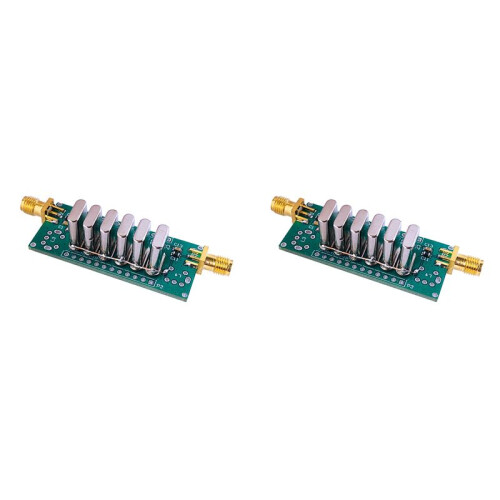

Paketinhalt:
2 x Einseitenbandfilter
