4A DC LC-Filter FCC Auto-Audio Hochfrequenz Tiefpass Passiver EMI-Filter

4A DC LC-Filter FCC Auto-Audio Hochfrequenz Tiefpass Passiver EMI-Filter Beschreibung

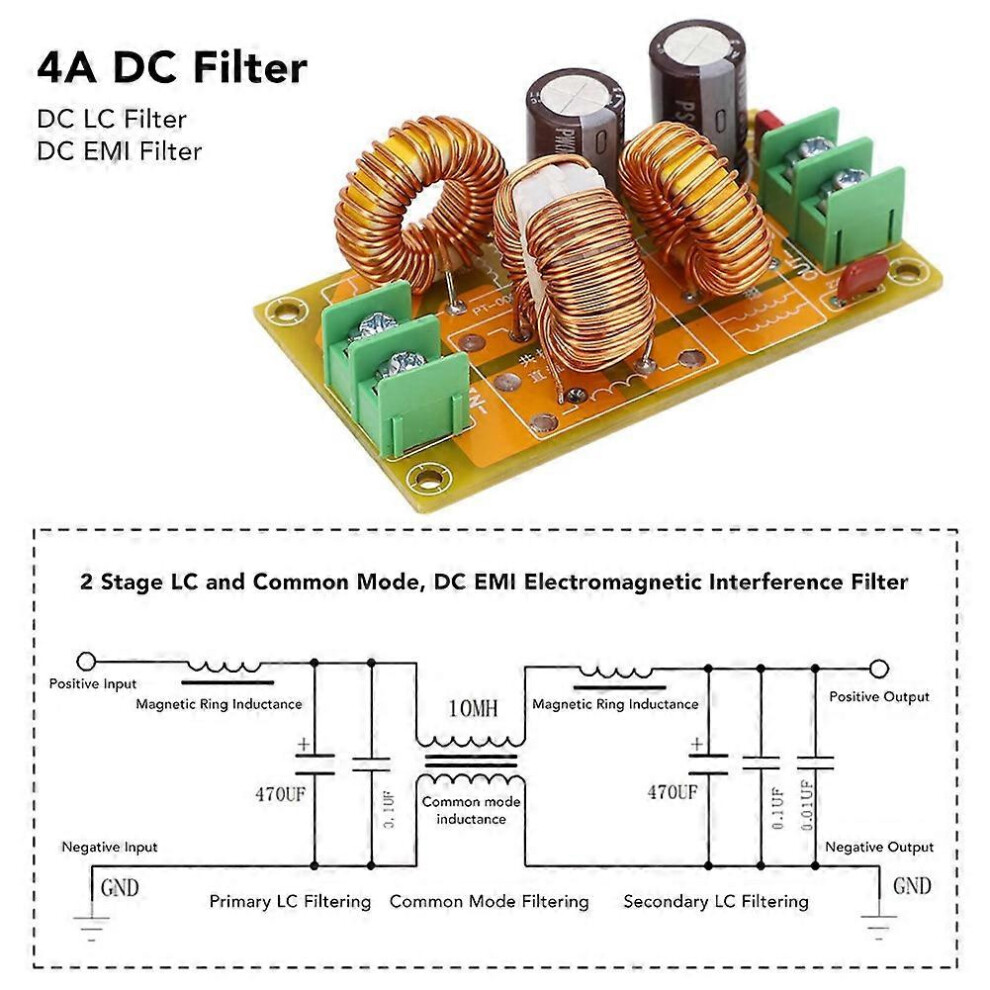

Einführung in die Gleichstromfilterschaltung: Die Schaltung besteht aus drei Teilen: einem primären LC-Filter, einem Gleichtakt-EMV-Filter und einem sekundären LC-Filter.

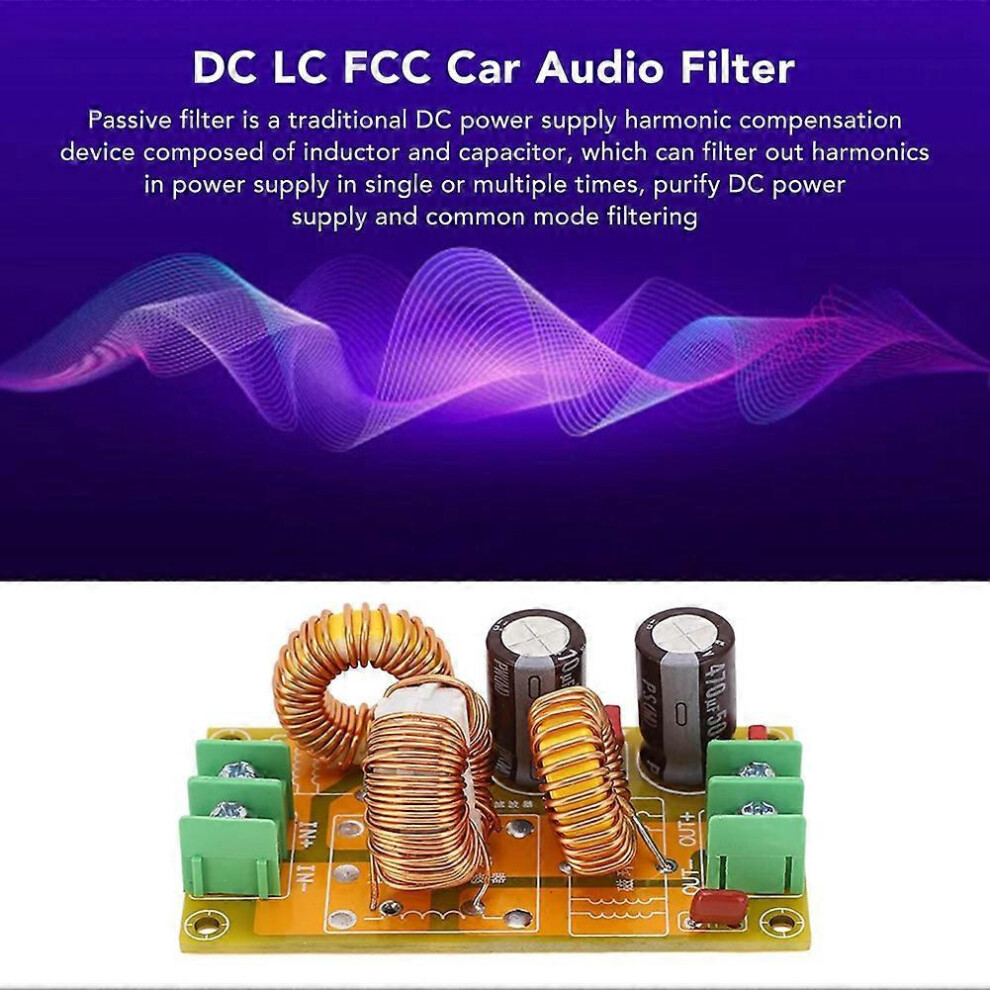

Der LC-Filter, auch passiver Filter genannt, ist ein traditionelles Gerät zur Kompensation von Gleichstrom-Oberschwingungen. Er besteht aus Induktivitäten und Kapazitäten und kann Oberschwingungen im Netzteil ein- oder mehrfach herausfiltern und so die Gleichstromversorgung reinigen.
Die Gleichtaktfilterung kann das Problem von schnellen transienten Gruppenimpulsstörungen mit einer Wiederholfrequenz von mehreren tausend Hertz an bestimmten Standorten beheben und diese unterdrücken.

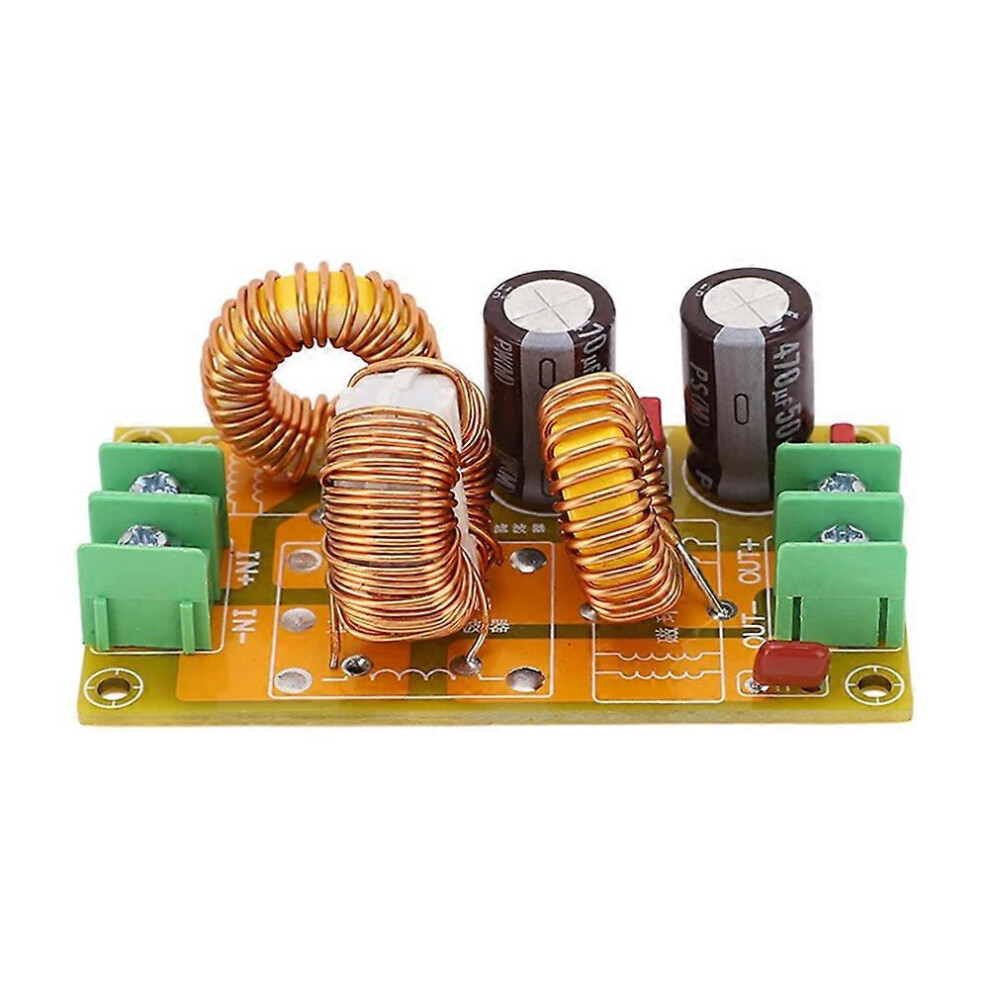

Die Leiterplatte hat die Abmessungen FR4 42 x 77 x 1,6 mm und ist für kurze Leiterbahnen und hohe Ströme ausgelegt. Dadurch kann sie höheren Strömen standhalten und externe Störungen minimieren.
Die verwendeten Induktivitäten haben eine Nennleistung von 4 A.
Merkmale:
1. Klein und Exquisite
2. Zuverlässige Leistung
3. Geringer Verbrauch
4. Breites Anwendungsspektrum
5. Kürzeste Ausführung von Hochstromübertragungsleitungen
:
Eingang: DC darf 50 V nicht überschreiten (Elektrolytkondensator kann bei höheren Spannungen ausgetauscht werden)
Ausgang: DC
Stromstärke: 4 A
Leiterplatte: Doppelseitige FR4-Glasfaserplatte
Elektrolytkondensator: 50 V, 470 µF, 2 Stück
Dünnschichtkondensator: 100 nF, 2 Stück; 470 pF, 1 Stück
Magnetische Ringinduktivität: Messinduktivität, 2 Stück
Gleichtaktinduktivität; Verwendung: 1 Stück
Buchse: 7,62-mm-Buchse, 2-polig, 3-polig, je 1 Stück
Dieses Modul eignet sich zur Eliminierung von Gleichstromquellen mit elektromagnetischen Störungen und kann in Gleichstromkreisen mit starken elektromagnetischen Störungen in Automobilen, Motorrädern und anderen Branchen eingesetzt werden.
Material: Leiterplatte + elektronische Bauteile
Farbe: Gelb
Packungsinhalt:
1 Modul
