AD9833 Modul Sinus- und Rechteckwellen-DDS-Signalgenerator Programmierbarer Mikrocontroller

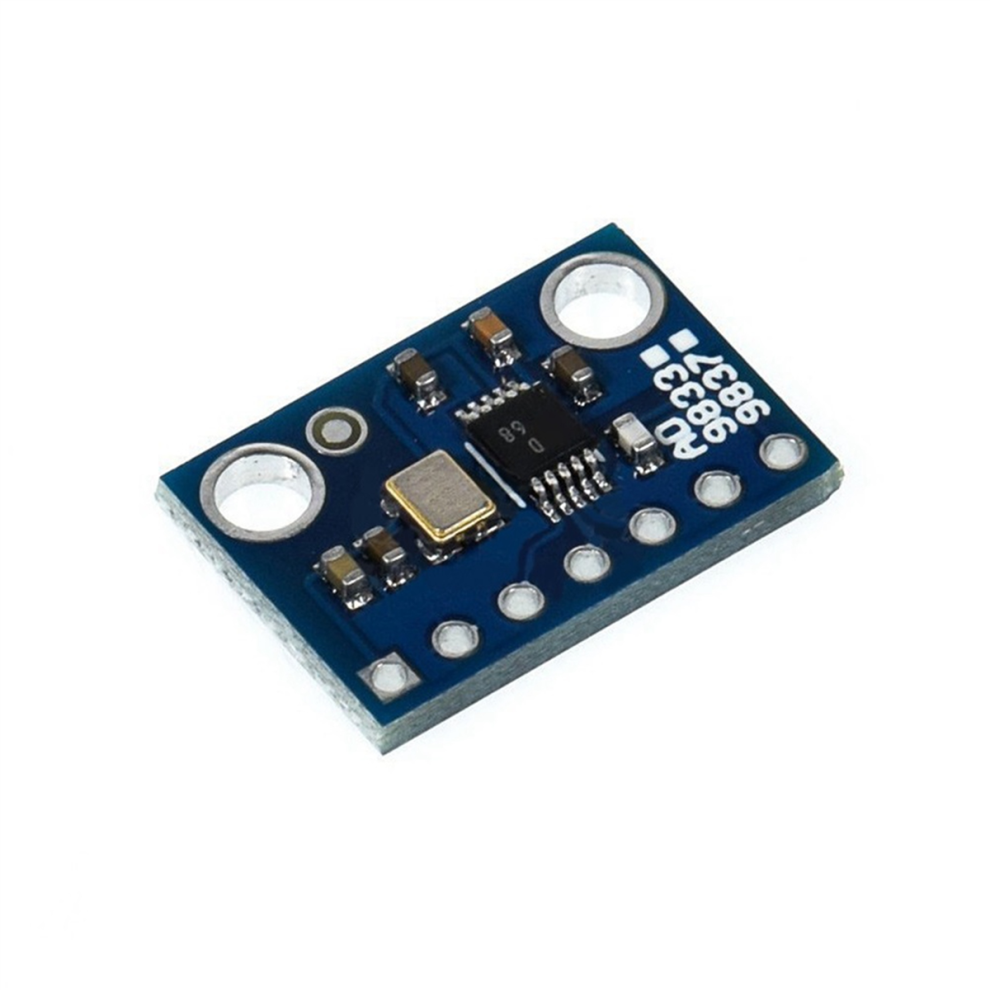

AD9833 Modul Sinus- und Rechteckwellen-DDS-Signalgenerator Programmierbarer Mikrocontroller Beschreibung

Der AD9833 ist ein programmierbarer Generator mit geringem Stromverbrauch, der Sinus-, Dreieck- und Rechteckwellen für verschiedene Anwendungen in der Wellenformerkennung, -implementierung und Zeitbereichsreflektometrie (TDR) erzeugt, die eine gleichmäßige Ausgangsfrequenz und -phase erfordern. Da er softwareprogrammierbar und einfach einstellbar ist, sind keine externen Komponenten notwendig. Das Frequenzregister ist 28 Bit breit: Die Taktfrequenz beträgt 25 MHz und ermöglicht eine Auflösung von 0,1 Hz; der AD9833 wird mit 1 MHz getaktet und kann auf eine Auflösung von 0,004 Hz eingestellt werden. Der AD9833 verfügt über eine standardmäßige serielle Schnittstelle, die die direkte Anbindung an verschiedene Mikroprozessoren ermöglicht. Das Gerät verwendet einen externen seriellen Taktgeber, um Daten oder Informationen an das Steuergerät zu senden.
Digital programmierbare Frequenz und Phase. Leistungsaufnahme: 12,65 mW bei 3 V. Ausgangsfrequenzbereich: 0 MHz bis 12,5 MHz, Auflösung: 0,1 Hz bis 25 MHz. Referenztakt: Sinus-, Dreieck- und Rechteckwellenausgänge. Versorgungsspannung: 2,3 V bis 5,5 V. Keine externen Komponenten erforderlich.

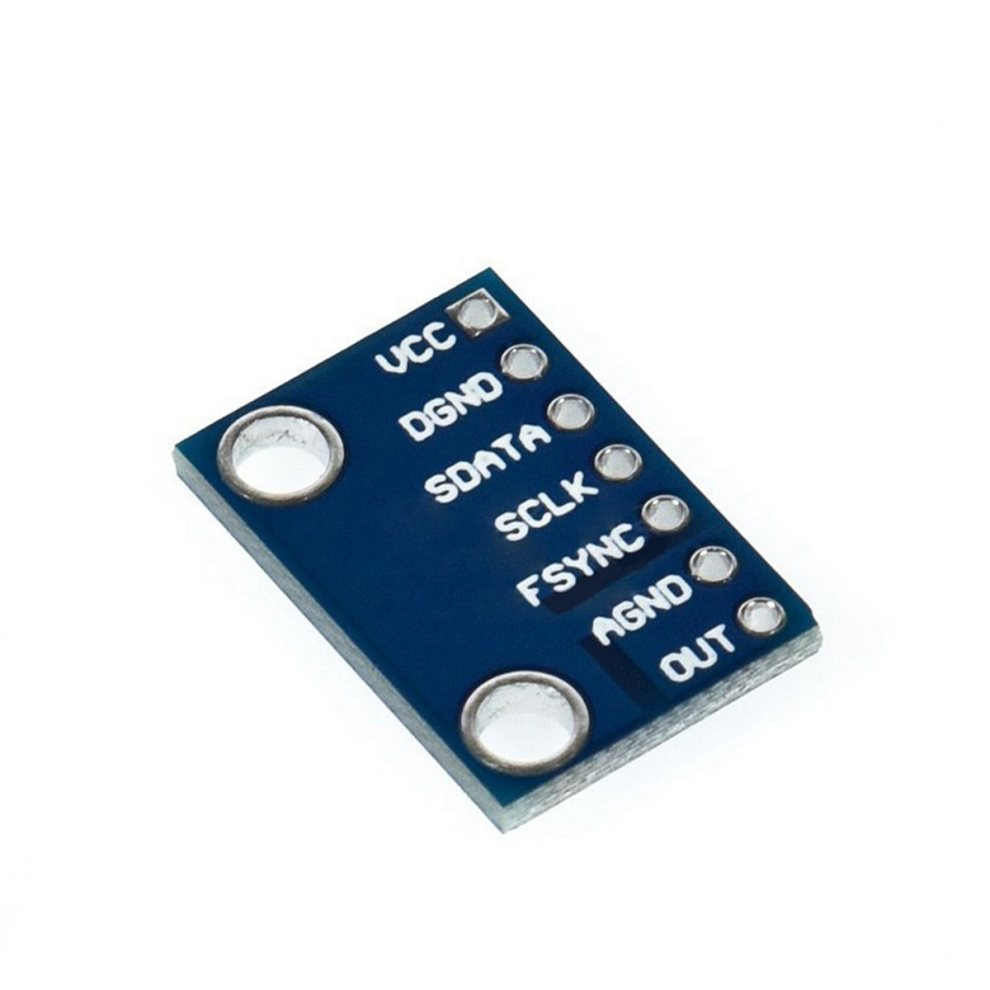

Der AD9833 wird über die serielle Schnittstelle beschrieben. Die serielle Schnittstelle arbeitet mit Taktfrequenzen bis zu 40 MHz und ist standardmäßig kompatibel mit DSPs und Mikrocontrollern. Das Gerät wird mit einer Versorgungsspannung von 2,3 V bis 5,5 V betrieben.

Der AD9833 verfügt über eine Energiesparfunktion (SLEEP). Dies minimiert den Stromverbrauch durch Abschalten nicht benötigter Geräteteile. Beispielsweise kann der DAC während der Takterzeugung abgeschaltet werden.
Erweiterter Temperaturbereich: 6140 C bis +105 C
Abschaltoption
Aktualisierungsfrequenz: 25 (maximal)
Maximale Ausgangsspannung: 0,65 V. Minimale Ausgangsspannung: 38 mV
Temperaturkoeffizient Ausgangsspannung: 200
Hochspannungseingang: 1,7-2,8 V
Niederspannungseingang: 0,5-0,7 V
Eingangskapazität: 3 pF
Die Betriebstemperatur beträgt 6140 C bis +105 C. Typische Spezifikation: 25 C
Material: Leiterplatte + Sensor
Farbe: Wie abgebildet

Lieferumfang:

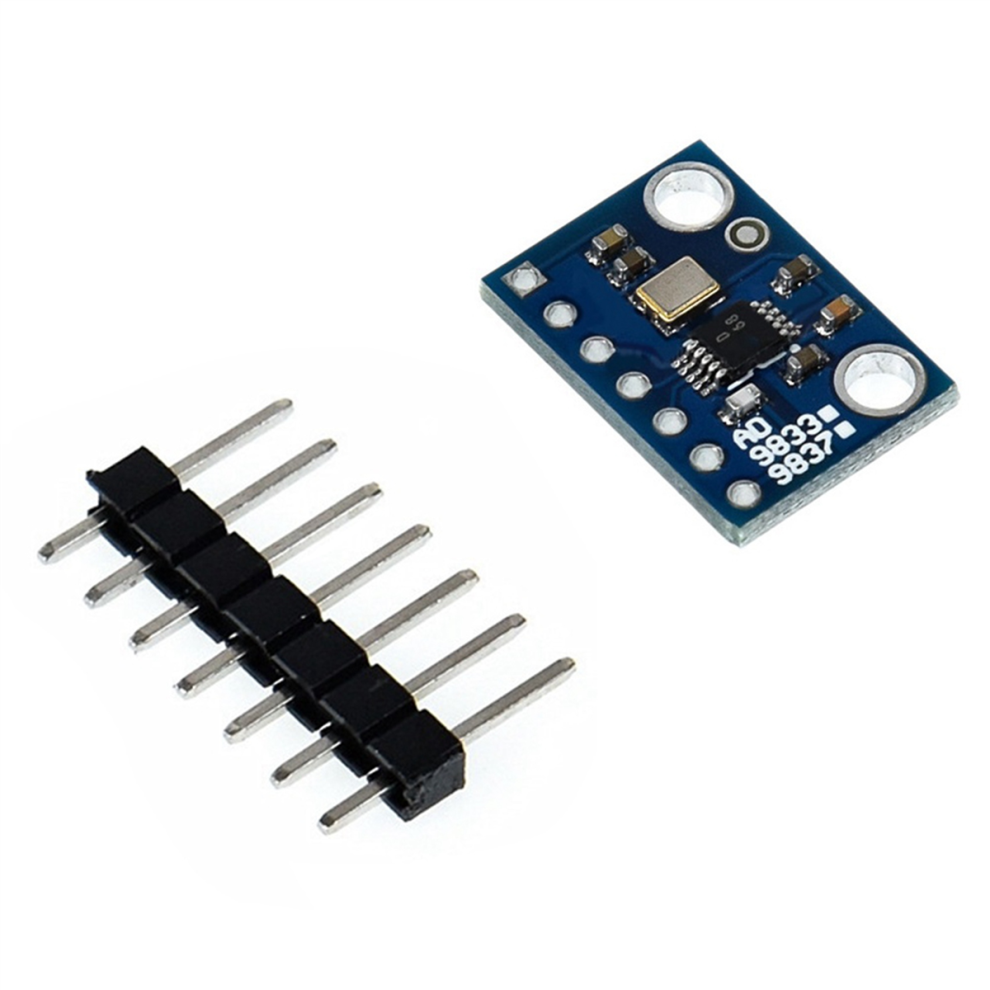

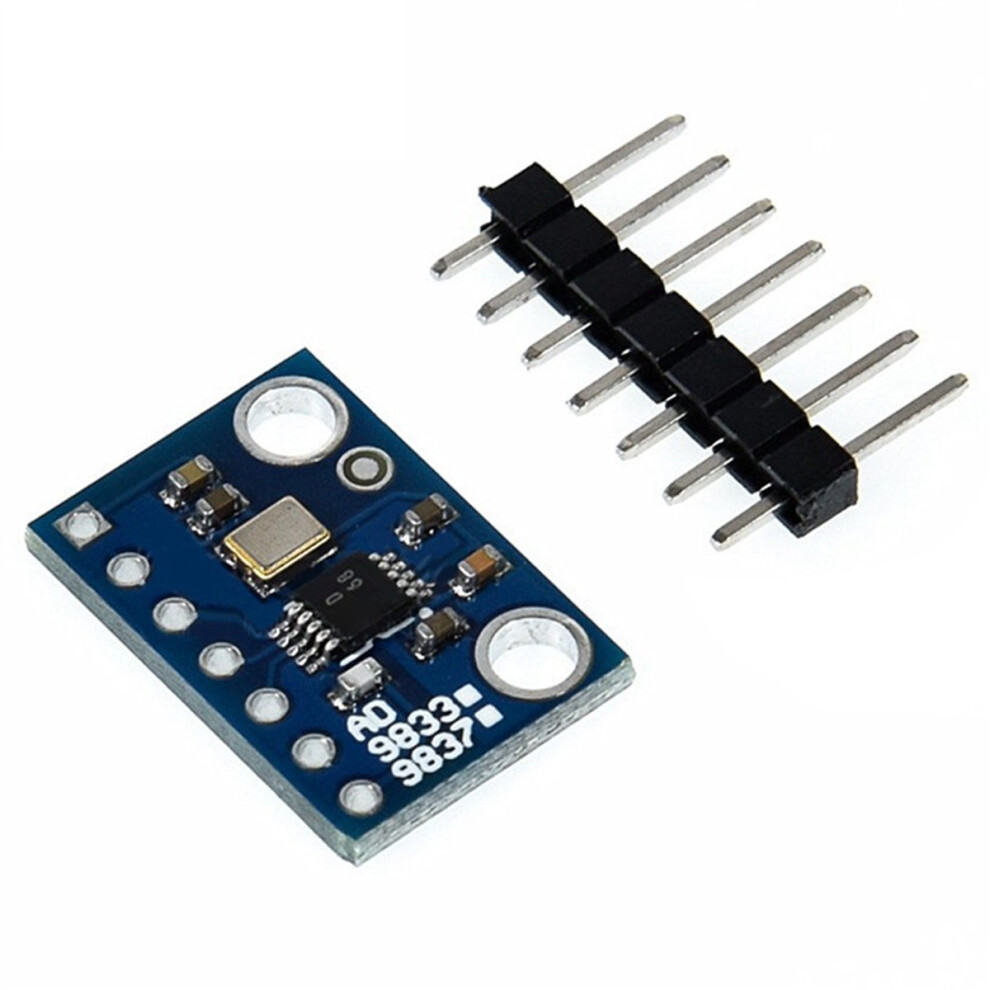

1 x DDS-Modul
1 x Stiftleiste

Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten.
