AD9833 Sinus-Rechteckwellen-DDS-Signalgenerator-Programmiermodul

AD9833 Sinus-Rechteckwellen-DDS-Signalgenerator-Programmiermodul Beschreibung

Der AD9833 ist ein programmierbarer Generator mit geringem Stromverbrauch, der Sinus-, Dreieck- und Rechteckwellen in Anwendungen zur Wellenformerkennung, Implementierung und Zeitbereichsreflektometrie (TDR) erzeugen kann, die eine gleichm??ige Ausgangsfrequenz und -phase erfordern. Da er softwareprogrammierbar und leicht einstellbar ist, sind keine externen Komponenten erforderlich.
Das Frequenzregister ist 28 Bit breit: Die Taktfrequenz betr?gt 25 MHz, was eine Aufl?sung von 0,1 Hz erm?glicht; der AD9833 wird mit 1 MHz getaktet und kann auf eine Aufl?sung von 0,004 Hz eingestellt werden.
Der AD9833 verf?gt ?ber eine standardm??ige serielle Schnittstelle, ?ber die das Ger?t direkt mit verschiedenen Mikroprozessoren verbunden werden kann. Das Ger?t verwendet einen externen seriellen Taktgeber, um Daten oder Informationen auf das Steuerger?t zu schreiben.
Digital programmierbare Frequenz und Phase 12,65 mW 3 V Stromverbrauch 0 MHz bis 12,5 MHz Ausgangsfrequenzbereich, Aufl?sung: 0,1 Hz bis 25 MHz Referenztakt Sinus-, Dreieck- und Rechteckwellenausg?nge 2,3 V bis 5,5 V Stromversorgung Keine externen Komponenten erforderlich
Der AD9833 wird ?ber die serielle Schnittstellenleitung geschrieben. Die serielle Schnittstelle arbeitet mit Taktfrequenzen bis zu 40 MHz und ist standardm??ig mit DSPs und Mikrocontrollern kompatibel. Das Ger?t wird mit einer 2,3 V 5,5 V-Versorgung betrieben.AD9833 verf?gt ?ber eine Abschaltfunktion (SLEEP). Dadurch wird der Stromverbrauch minimiert, indem nicht verwendete Teile des Ger?ts abgeschaltet werden, beispielsweise k?nnen sie w?hrend der Generierung des Ausgangstakts ausgeschaltet werden.
Erweiterter Temperaturbereich: 6140 ?C bis +105 ?C
Abschaltoption
Aktualisierungsfrequenz: 25 (maximal)
VOUT maximal: 0,65 V. Vout minimal: 38 mV
Vout-Temperaturkoeffizient: 200
Hochspannungseingang: 1,7?2,8 V
Niederspannungseingang: 0,5?0,7 V
Eingangskapazit?t: 3 pF
Die Arbeitstemperatur betr?gt 6140 ?C bis +105 ?C; Typische Spezifikation ist 25 ?
Material: Leiterplatte + Sensor
Farbe: wie abgebildetLieferumfang:

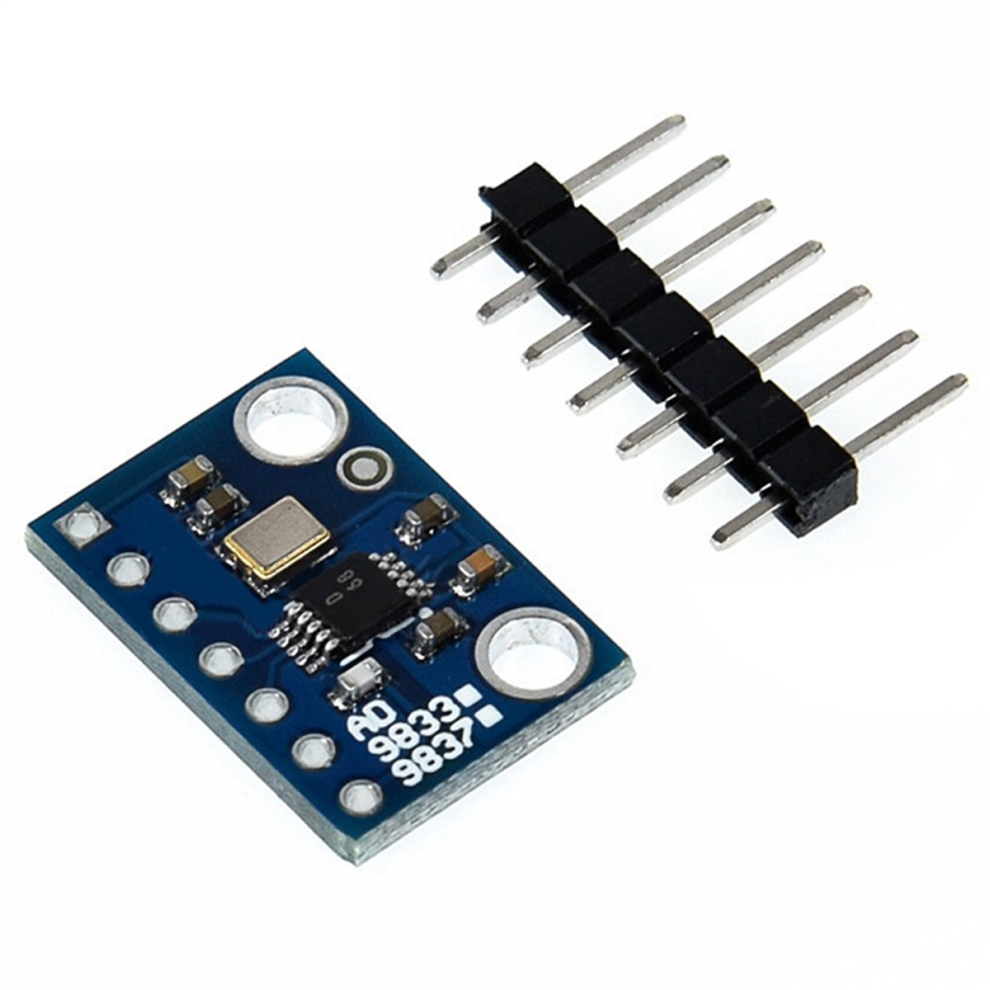

1 x DDS-Modul
1 x StiftleisteNur der oben genannte Lieferumfang, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Displays k?nnen dazu f?hren, dass die Farbe des Artikels auf dem Bild etwas anders als das tats?chliche Produkt ist. Der zul?ssige Messfehler betr?gt +/- 1-3 cm.
