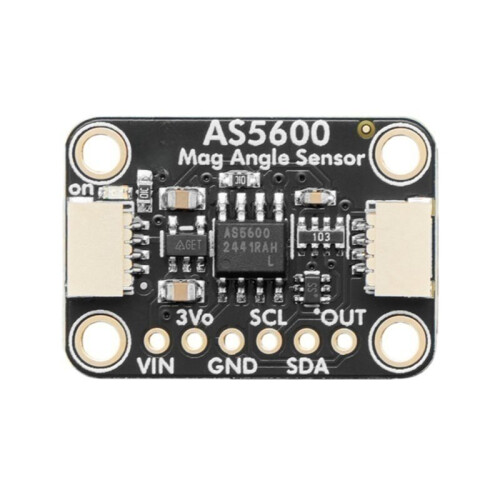

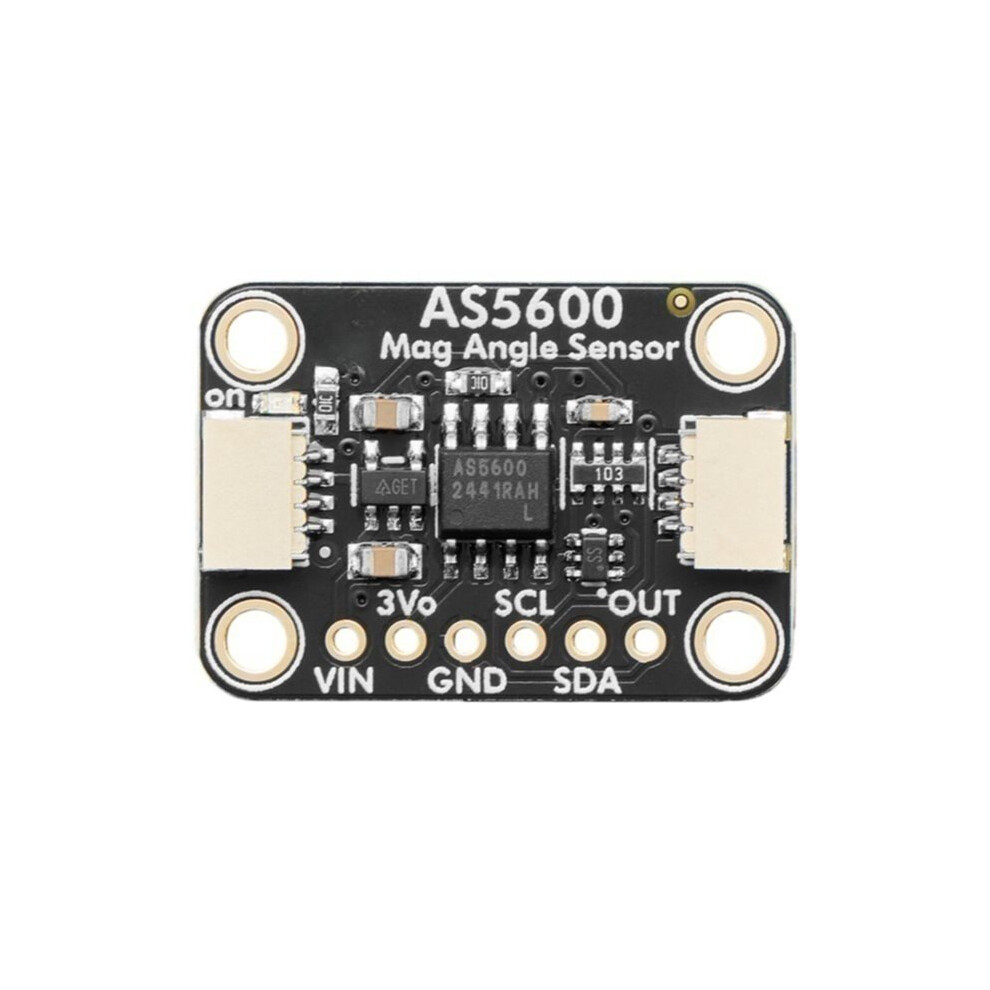

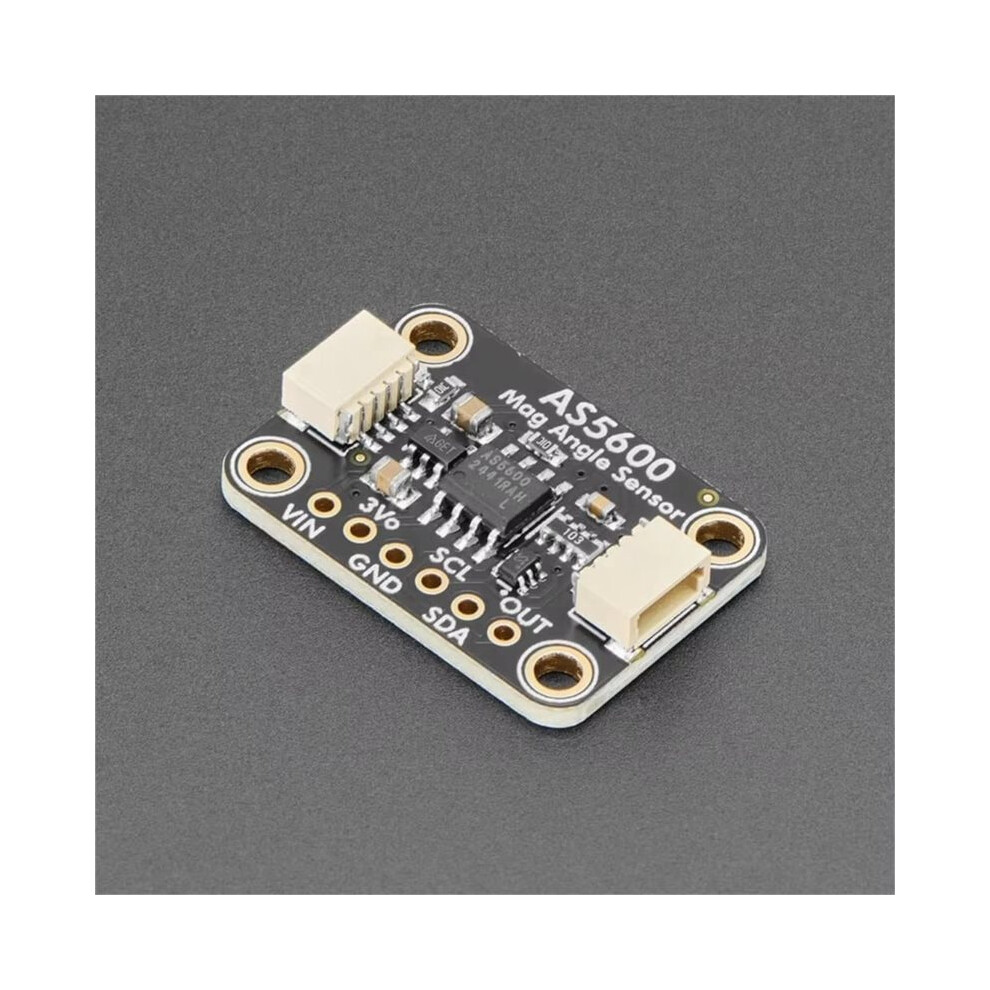

AS5600 Magnetwinkel-Sensormodul mit STEMMA QT-Anschlüssen

AS5600 Magnetwinkel-Sensormodul mit STEMMA QT-Anschlüssen Beschreibung

Fügen Sie die Drehungserkennung hinzu - ohne mechanische Verbindung - mit dem AS5600 Magnetwinkel-Sensor. Mit dem ams AS5600 kann dieses Board ein rotierendes N/S-Magnetfeld bis zu 3 mm vom Chipgehäuse entfernt erkennen. Diese Sensoren werden häufig verwendet, um 'reibungslos' arbeitende Drehgeber oder Potentiometer zu erstellen, ohne das Risiko mechanischer Ausfälle oder Störungen.
Magnetwinkel-Sensoren vereinen das Beste aus 'beiden Welten': Wie Drehgeber können sie sich frei um 360 Grad drehen, und wie Potentiometer haben sie eine absolute Standorterkennung.
Alles, was Sie benötigen, ist ein Mikrocontroller oder Mikrocomputer mit I2C. Dann identifizieren Sie den Norden und Süden eines Magneten. (Magnet ist nicht enthalten.)
Um die Nutzung Stecker und spielen zu gestalten, haben wir STEMMA QT-Anschlüsse für den I2C-Bus hinzugefügt, sodass Sie die I2C- und Stromleitungen nicht einmal löten müssen. Schließen Sie einfach Ihr Lieblingsmini mit einem STEMMA QT-Adapterkabel an. QT-Kabel ist nicht enthalten.
Kommt als vollständig montierte Breakout-Platine mit einem kleinen Header. Etwas leichtes Löten ist erForderlich, um den Header für die Verwendung auf einem Breadboard anzubringen.

Beachten Sie, dass viele runde Magnete die N/S auf alternierenden 'Münzgesicht'-Seiten haben, sodass Sie ihn am Rand drehen müssen. Platzieren Sie den Magneten in der Nähe der Mitte des Chips und drehen Sie ihn an Ort und Stelle. Die Firmware erkennt das Magnetfeld und meldet den Winkel von 0 bis 359 mit einer Präzision von 0,1 und einer Genauigkeit von 0,4.
Farbe: Schwarz
Material: PCB

Inhalt der Verpackung:
1 * AS5600 Magnetwinkel-Sensormodul
