DC5V Digitales Induktivitäts-Kapazitätsmessgerät mit Koffer

DC5V Digitales Induktivitäts-Kapazitätsmessgerät mit Koffer Beschreibung

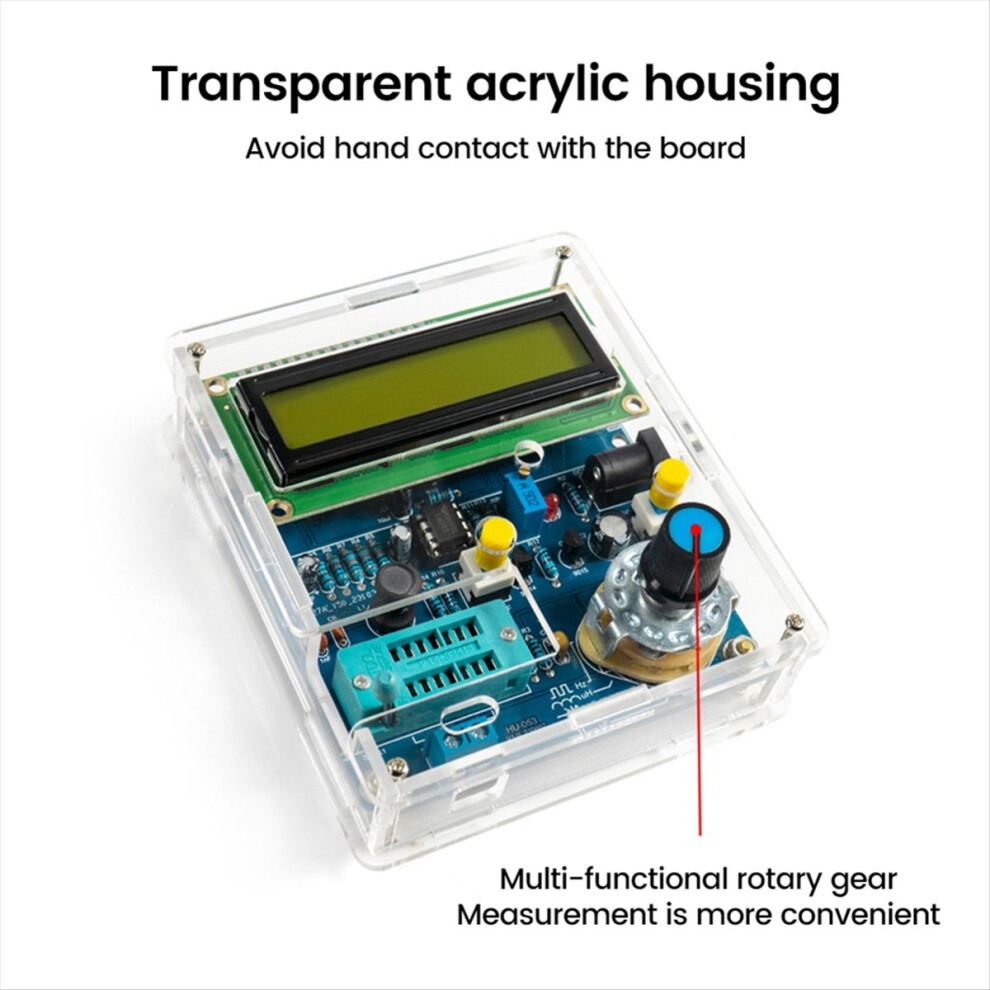

Eigenschaften: 1. Vermeiden Sie Handkontakt mit der Platine, schön und.
2. Elektronisches DIY-Kit für multifunktionale Messgeräte, einfache Bedienung, leicht zu verwenden.
3. Hochauflösende Flüssigkristallanzeige, großes LCD, digitale Symbole werden klar angezeigt und sind leicht abzulesen.

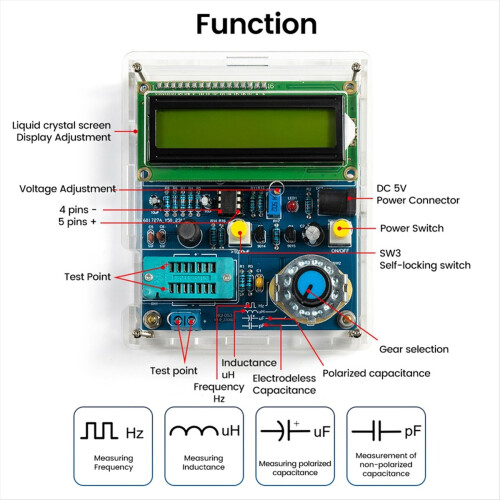

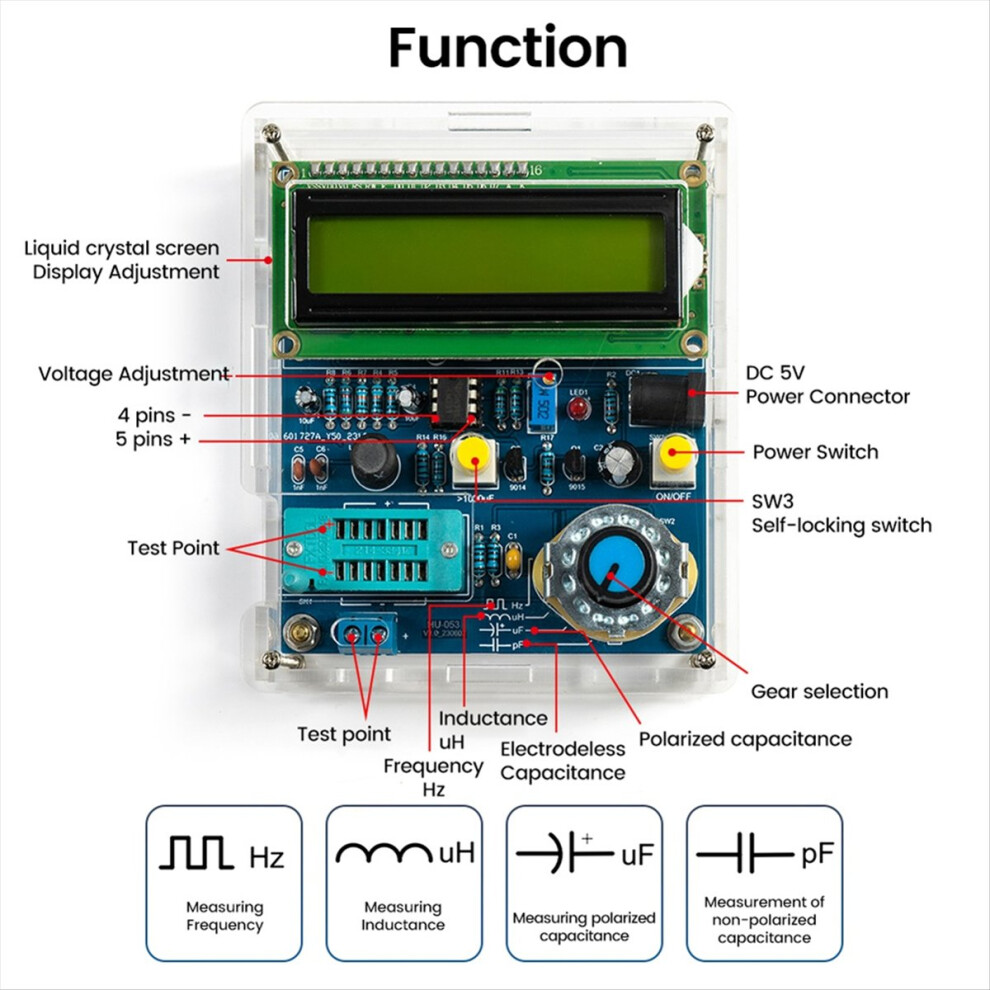

4. Mit dem multifunktionalen Drehgetriebe können Sie verschiedene Funktionen auswählen und die Messung ist bequemer.

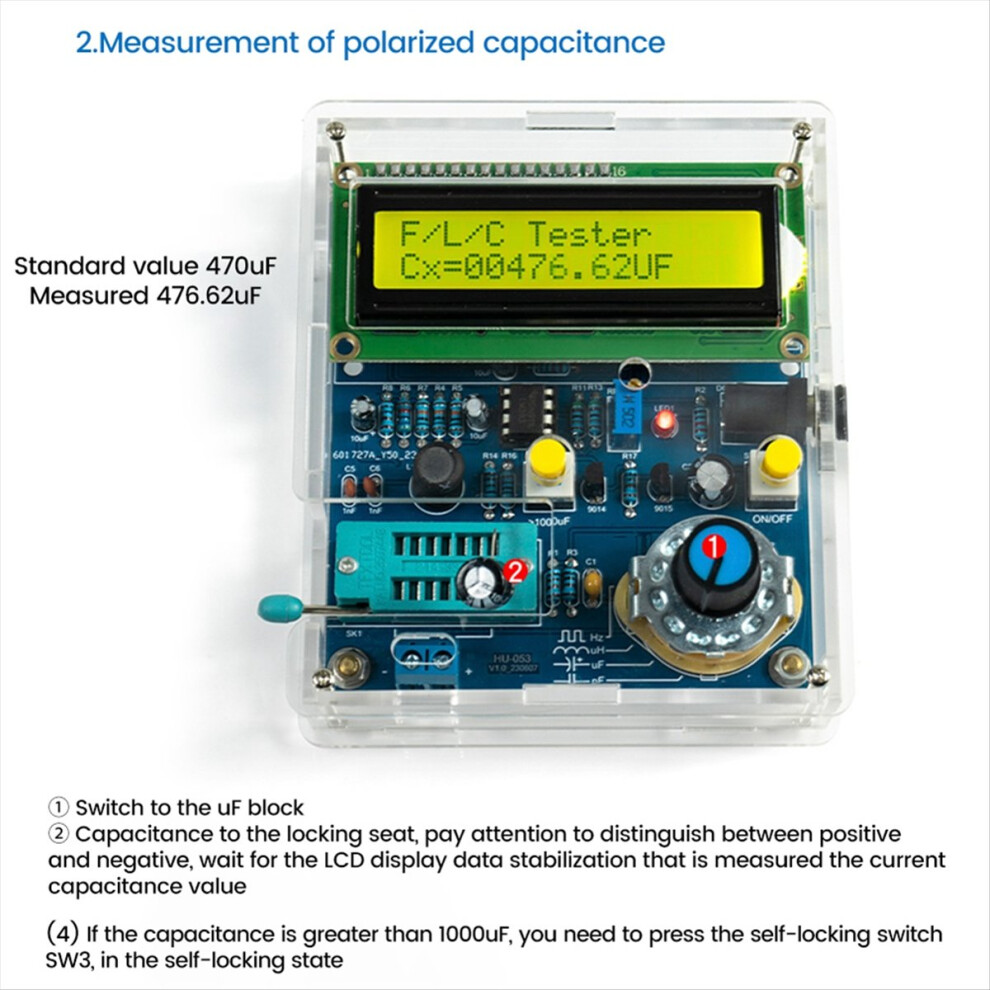

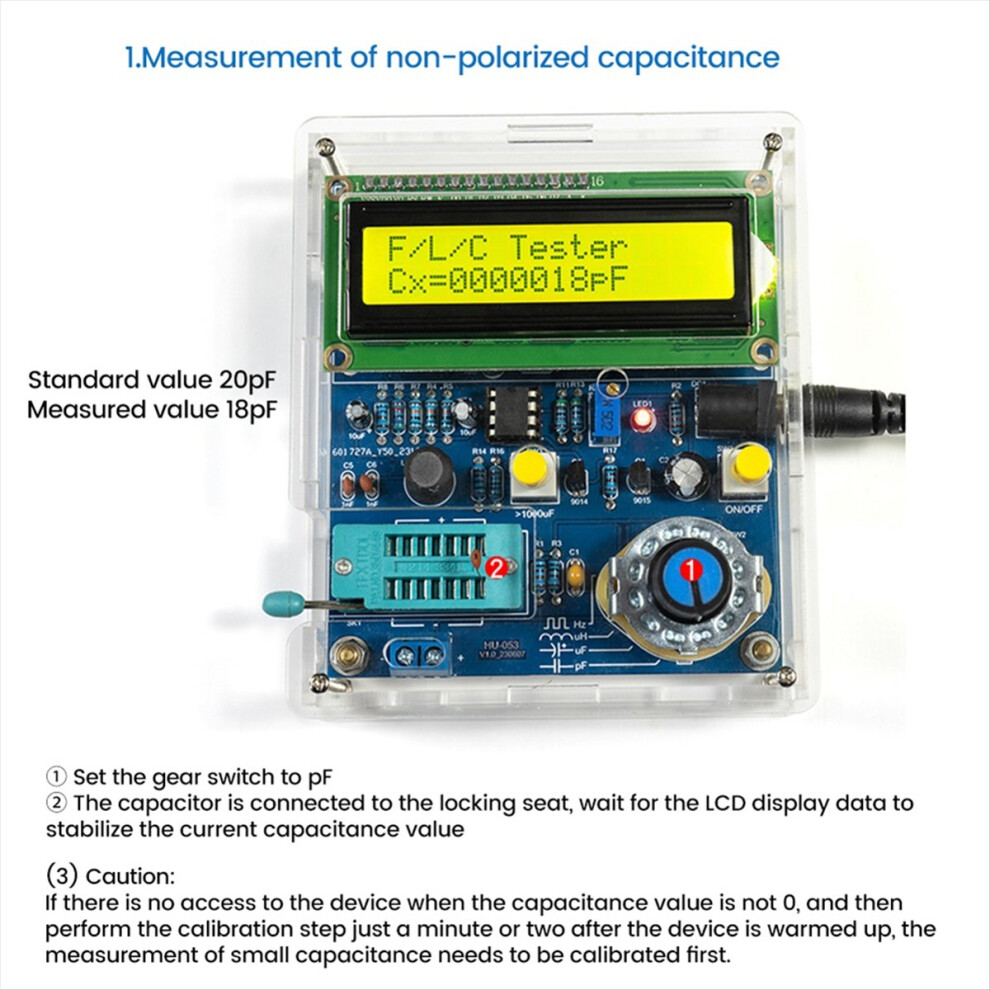

5. Kann verschiedene nicht polarisierte Kapazitäten, polarisierte Elektrolytkapazitäten, Induktivitäten und Frequenzen messen.

Spezifikationen:
Versorgungsspannung: USB-betrieben, DC 5 V (DC-Steckdose)
Messbereich für nicht-kapazitive Kapazitäten: 1 pF ~ 2200 pF
Messbereich für polarisierte Kapazitäten: 1 uF ~ 12000 uF
Messbereich für Induktivitäten: 1 uH ~ 1 H
Frequenzmessbereich: 20 Hz ~ 400 kHz

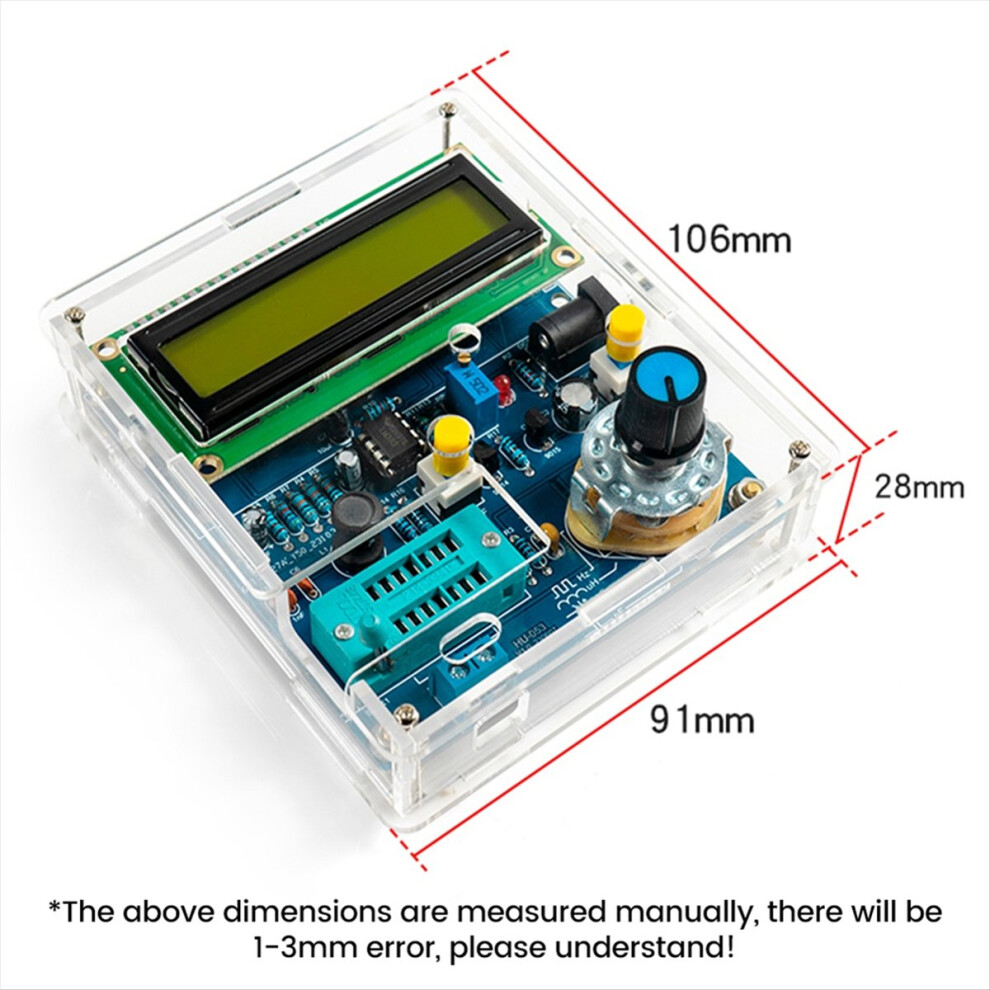

Platinengröße: 91 x 80 mm
Anwendungstipps:
1. Die Versorgungsspannung des Kits beträgt 5 V Gleichspannung. Versuchen Sie, ein Netzteil mit weniger Streuwellen und stabiler Leistung zu verwenden.
2. Vor jedem Einschalten sollten alle Schalter nach oben zeigen und das Gerät etwa 2 Sekunden vor der Anzeige einschalten.
3. Nach der Anzeige, vor Installieren Sie das Gehäuse und stellen Sie das Potentiometer so ein, dass die Spannung zwischen Pin 4 und Pin 5 des LM393 3,16 V beträgt.
4. Messen Sie, welche Komponenten zum entsprechenden Zahnrad gedreht werden.
5. Messen Sie die nicht polarisierte Kapazität. Die Induktivität unterscheidet nicht zwischen positiv und negativ. Frequenz und Elektrolytkondensatoren unterscheiden zwischen positivem und negativem Kontakt, um einen guten Kontakt zu bestimmen.
6. Die Endnummer der Messwerte ist nicht gerundet und fiktiv optimiert. Alle gesprungenen Endnummern sind normal.
Ob mit Gehäuse: mit Gehäuse
Material: PCB + Komponenten
Farbe: wie abgebildet

Packungsinhalt:

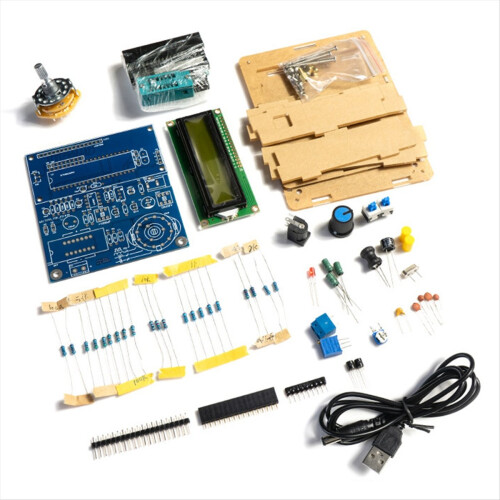

1 x DIY-Kit

Nur der oben genannte Paketinhalt, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Anzeigen können dazu führen, dass die Farbe des Artikels auf dem Bild etwas anders ist als die tatsächliche Farbe. Der zulässige Messfehler beträgt +/- 1-3 cm.
