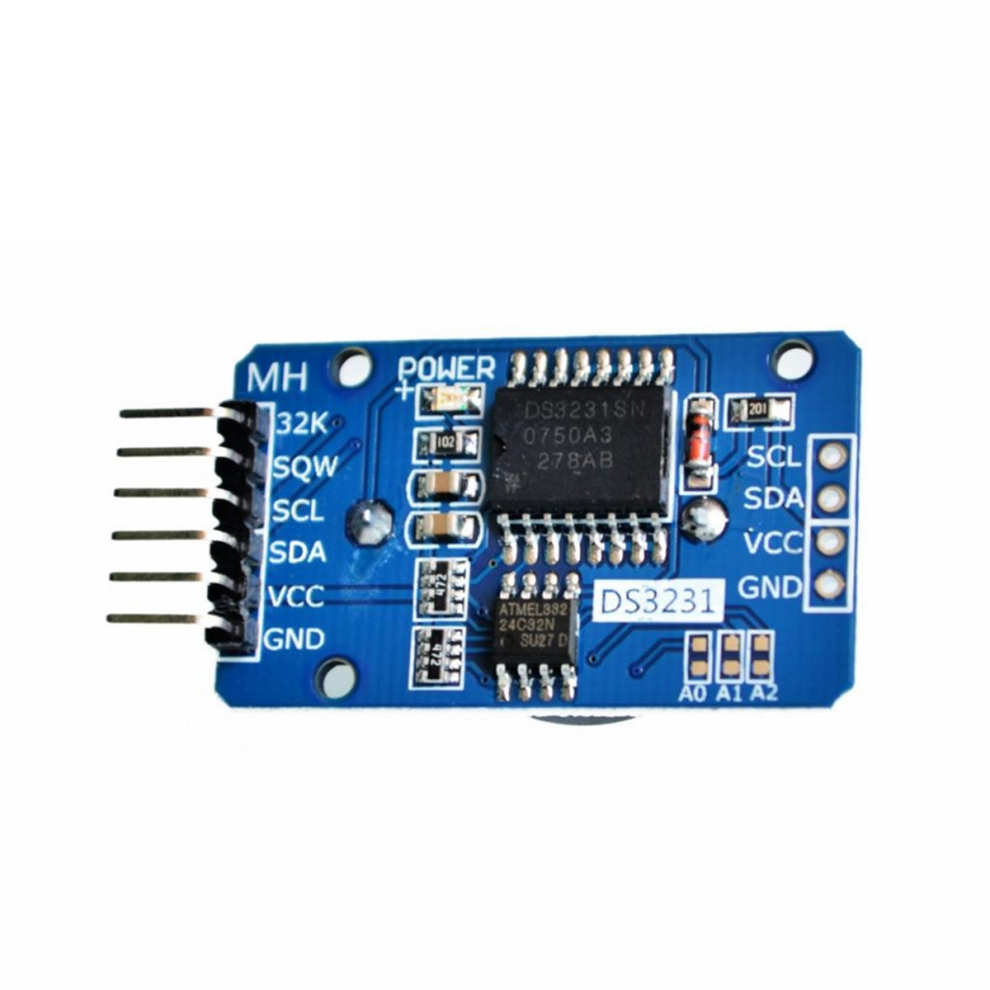

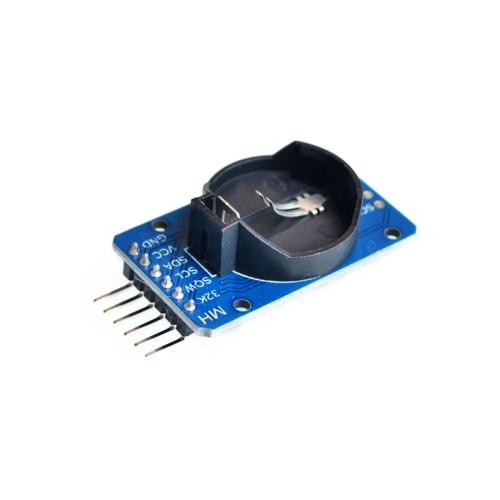

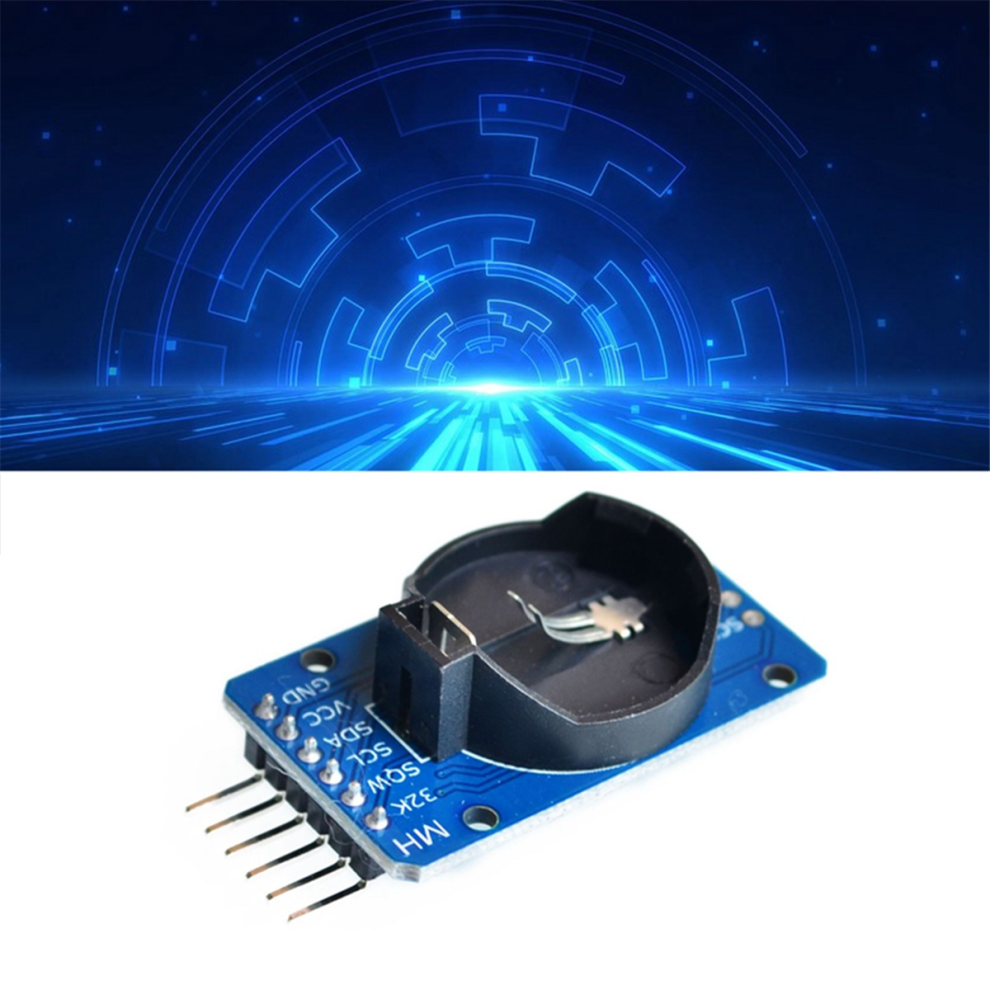

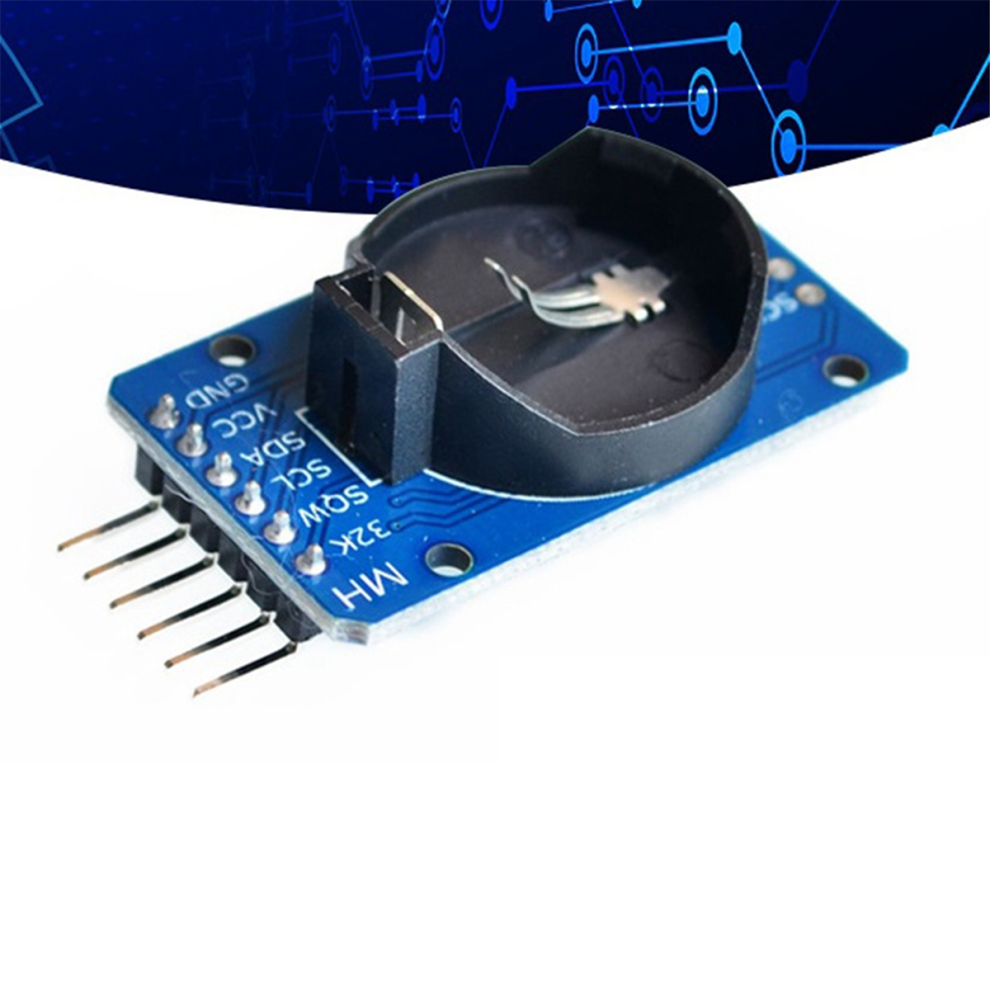

DS3231 AT24C32 IIC-Modul Präzisions-Uhrmodul Speicher 3,3 V/5 V

DS3231 AT24C32 IIC-Modul Präzisions-Uhrmodul Speicher 3,3 V/5 V Beschreibung

Der DS3231 ist eine kostengünstige, hochpräzise I²C-Echtzeituhr (RTC) mit integriertem temperaturkompensiertem Quarzoszillator (TCXO) und Quarz. Der Baustein verfügt über einen Batterieeingang, um die Taktung auch bei Netzausfall aufrechtzuerhalten. Integrierte Quarze verbessern die Leistung des Bausteins und reduzieren die Anzahl der Komponenten in Produktionslinien. Der S3231 ist für kommerzielle und industrielle Temperaturbereiche erhältlich und im 16-poligen 30-μm-SO-Gehäuse erhältlich. Die RTC speichert Sekunden, Minuten, Stunden, Wochentag, Datum, Monat und Jahr. Monate mit weniger als 31 Tagen werden automatisch angepasst, einschließlich Korrekturen für Schaltjahre. Das Arbeitsformat der Uhr kann im 24-Stunden- oder 12-Stunden-Format mit AM/PM-Anzeige erfolgen. Zwei programmierbare Kalenderalarme und ein programmierbarer Rechtecksignalausgang sind vorhanden. Adresse und Daten werden seriell über den bidirektionalen L²C-Bus übertragen. Eine temperaturkompensierte Spannungsreferenz- und Komparatorschaltung überwacht den VCC-Status, erkennt Stromversorgungsausfälle, stellt einen Reset-Ausgang bereit und schaltet bei Bedarf automatisch auf Notstrom um. Der Monitor-Pin kann als manueller Eingang verwendet werden, um einen MP-Reset zu generieren. Neben seiner hohen Timing-Genauigkeit bietet der DS3231 weitere Funktionen, die die Fähigkeiten und Optionen des Systemhosts erweitern. Das Gerät verfügt über einen hochdigitalen Temperatursensor, der über die I2C*-Schnittstelle (sowie die Uhrzeit) zugänglich ist. Die Genauigkeit dieses Temperatursensors beträgt 3 C. Die On-Chip-Steuerschaltung ermöglicht die automatische Stromversorgungserkennung und steuert die Umschaltung zwischen Primär- und Notstromversorgung (z. B. Niedervoltbatterie). Bei Ausfall der Hauptstromversorgung liefert das Gerät weiterhin Timing- und Temperaturdaten mit unveränderter Leistung. Eine On-Chip-Reset-Funktion kann verwendet werden, um den Systemmikroprozessor neu zu starten, wenn die Hauptstromversorgung wiederhergestellt wird oder der Spannungswert in den akzeptablen Bereich zurückkehrt.

1. Andere IIC-Geräte können kaskadiert werden. Die 24C32-Adresse kann durch Kurzschließen von A0/A1/A2 geändert werden. Die Standardadresse ist 0x57.
2. Erforderliches Batteriemodell: CR2032, damit die Uhr auch nach dem Ausschalten des Systems normal läuft.
3. Betriebsspannung: 3,3-5,5 V
4. Uhrenchip: Hochpräziser Uhrenchip DS3231
5. Uhrgenauigkeit: Im Bereich von 0-40 C, Genauigkeit 2 ppm, jährliche Abweichung von ca. 1 Minute
6. Mit Kalenderalarmfunktion
7. Programmierbarer Rechteckwellenausgang
8. Die Echtzeituhr generiert Sekunden, Minuten, Stunden, Wochentag, Datum, Monat und Jahr und bietet eine bis 2100 gültige Kompensation.
9. Der Chip verfügt über einen eigenen Temperatursensor mit einer Genauigkeit von 3C.
10. Speicherchip: At24c32 (Speicherkapazität 32 KB)
11. Busschnittstelle, hohe Übertragungsgeschwindigkeit 400 kHz (bei einer Betriebsspannung von 5 V).
Verdrahtungsanweisungen (am Beispiel von R3):
SCL-A5
SDA-A4
VCC-5V
GND-GND
Hinweis: Verschiedene Chargen können Unterschiede in Aussehen, Farbe und Aufdruck aufweisen, die die Verwendung jedoch nicht beeinträchtigen.
Farbe: wie abgebildet
Material: PCB

Lieferumfang:
1 * DS3231-Modul

Nur der oben genannte Lieferumfang, andere Produkte sind nicht enthalten.
