DS3231 AT24C32 IIC-Modul Präzisionsuhrmodul Speicher 3,3 V/5 V

DS3231 AT24C32 IIC-Modul Präzisionsuhrmodul Speicher 3,3 V/5 V Beschreibung

Der DS3231 ist eine kostengünstige, hochpräzise I2c-Echtzeituhr (RTC) mit integriertem temperaturkompensiertem Quarzoszillator (TCXO) und Quarz. Das Gerät verfügt über einen Batterieeingang, um die Zeit auch bei Netzausfall aufrechtzuerhalten. Integrierte Quarze verbessern die Leistung des Geräts und reduzieren die Anzahl der Komponenten in Produktionslinien. Der DS3231 ist für kommerzielle und industrielle Temperaturbereiche erhältlich und wird in einem 16-poligen 30-μm-SO-Gehäuse geliefert. Die RTC speichert Sekunden, Minuten, Stunden, Wochentag, Datum, Monat und Jahr. Monate mit weniger als 31 Tagen werden automatisch angepasst, einschließlich Korrekturen für Schaltjahre. Das Arbeitsformat der Uhr kann im 24-Stunden- oder 12-Stunden-Format mit AM/PM-Anzeige sein. Bietet zwei programmierbare Kalenderalarme und einen programmierbaren Rechteckwellenausgang. Adresse und Daten werden seriell über den bidirektionalen L2c-Bus übertragen. Eine temperaturkompensierte Spannungsreferenz- und Komparatorschaltung überwacht den VCC-Status, erkennt Stromversorgungsausfälle, stellt einen Reset-Ausgang bereit und schaltet bei Bedarf automatisch auf Notstrom um.
Der Monitor-Pin kann als manueller Eingang verwendet werden, um einen MP-Reset zu generieren. Neben seiner hohen Zeitgenauigkeit verfügt der DS3231 über mehrere weitere Funktionen, die die zusätzlichen Fähigkeiten und Optionen des Systemhosts erweitern. Das Gerät verfügt über einen hochdigitalen Temperatursensor, auf den (sowie die Uhrzeit) über die I2C*-Schnittstelle zugegriffen werden kann. Die Genauigkeit dieses Temperatursensors beträgt 3 C.
Die On-Chip-Steuerschaltung ermöglicht die automatische Erkennung der Stromversorgung und verwaltet die Umschaltung zwischen Primärstromversorgung und Notstromversorgung (z. B. Niederspannungsbatterie). Bei einem Ausfall der Hauptstromversorgung liefert das Gerät weiterhin Zeit- und Temperaturdaten mit unveränderter Leistung. Eine On-Chip-Reset-Funktion kann verwendet werden, um den Systemmikroprozessor neu zu starten, wenn die Hauptstromversorgung wiederhergestellt wird oder der Spannungswert in den akzeptablen Bereich zurückkehrt.

1. Andere IIC-Geräte können kaskadiert werden. Die 24C32-Adresse kann durch Kurzschließen von A0/A1/A2 geändert werden. Die Standardadresse ist 0X57
2. Erforderliches Batteriemodell: CR2032, damit die Uhr auch nach dem Ausschalten des Systems normal läuft.
3. Betriebsspannung: 3,3-5,5 V
4. Uhrenchip: Hochpräziser Uhrenchip DS3231
5. Uhrgenauigkeit: Im Bereich von 0-40 C, Genauigkeit 2 ppm, jährliche Abweichung von ca. 1 Minute
6. Mit Kalenderalarmfunktion
7. Programmierbarer Rechteckwellenausgang
8. Die Echtzeituhr generiert Sekunden, Minuten, Stunden, Wochentag, Datum, Monat und Jahr und bietet eine bis 2100 gültige Kompensation.
9. Der Chip verfügt über einen eigenen Temperatursensor mit einer Genauigkeit von 3C.
10. Speicherchip: At24c32 (Speicherkapazität 32k)
11. Busschnittstelle, hohe Übertragungsgeschwindigkeit 400 kHz (bei einer Betriebsspannung von 5 V).
Verdrahtungsanweisungen (am Beispiel von R3):
SCL-A5
SDA-A4
VCC-5V
GND-GND
Hinweis: Verschiedene Chargen können Unterschiede in Aussehen, Farbe und Aufdruck aufweisen, die die Verwendung jedoch nicht beeinträchtigen.

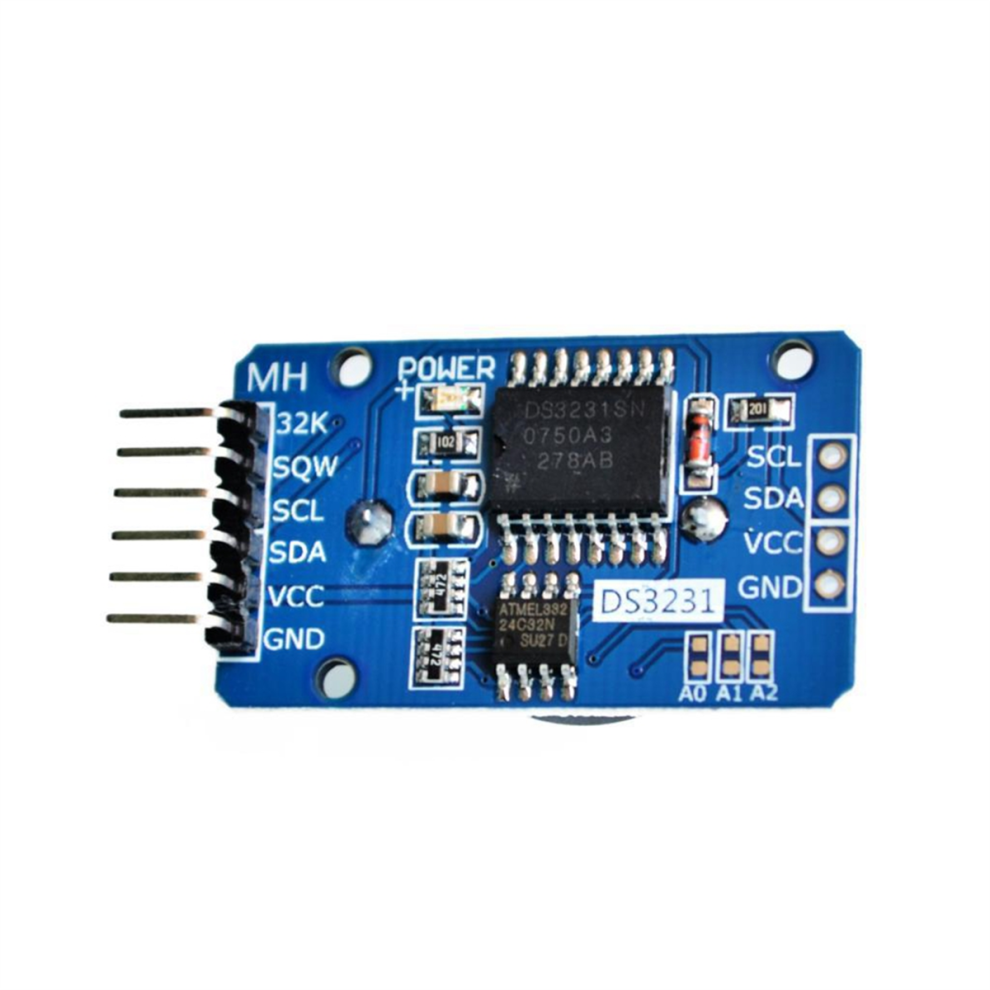

Farbe: wie abgebildet
Material: PCB

Packungsinhalt:
1 * DS3231-Modul

Nur der oben genannte Verpackungsinhalt, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Anzeigen können dazu führen, dass die Farbe des Artikels auf dem Bild etwas anders als das Original ist. Der zulässige Messfehler beträgt +/- 1-3 cm.
