Dual-LED-Voltmeter/Amperemeter (Spannung/Strom) Z6Y0

Dual-LED-Voltmeter/Amperemeter (Spannung/Strom) Z6Y0 Beschreibung

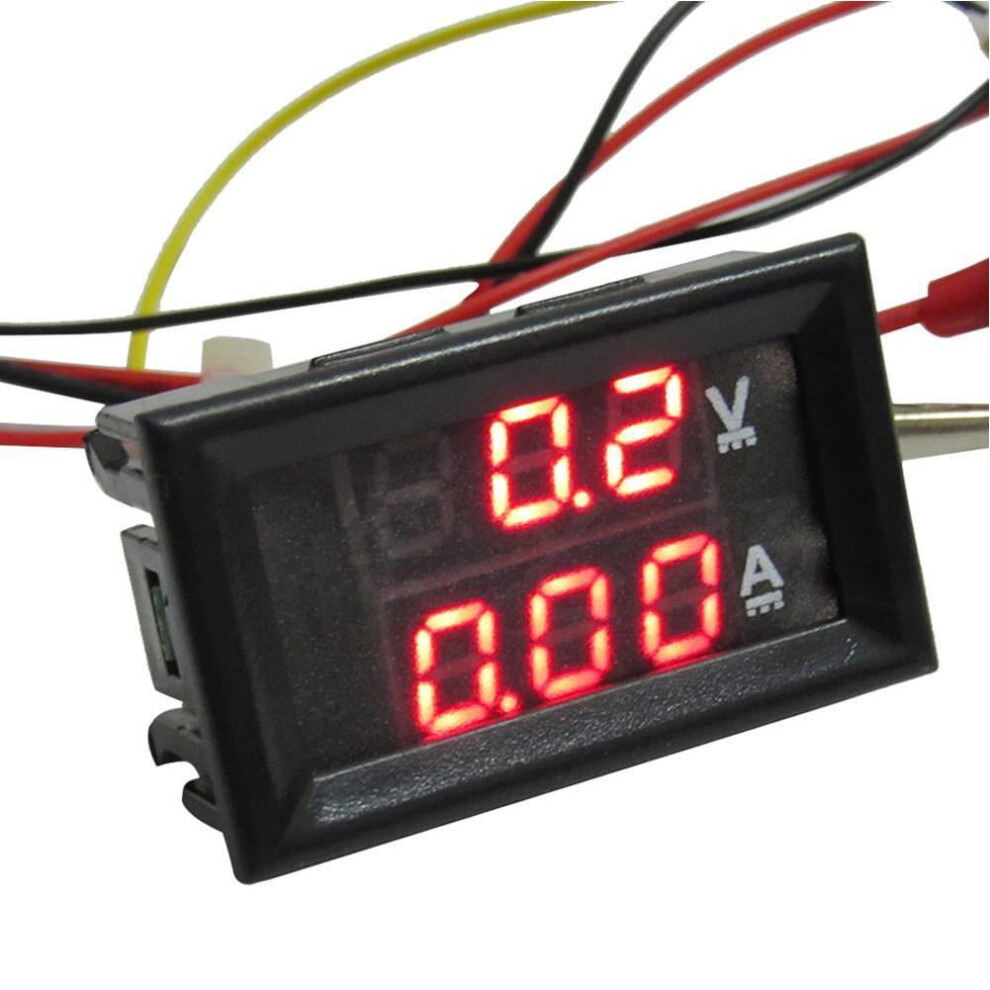

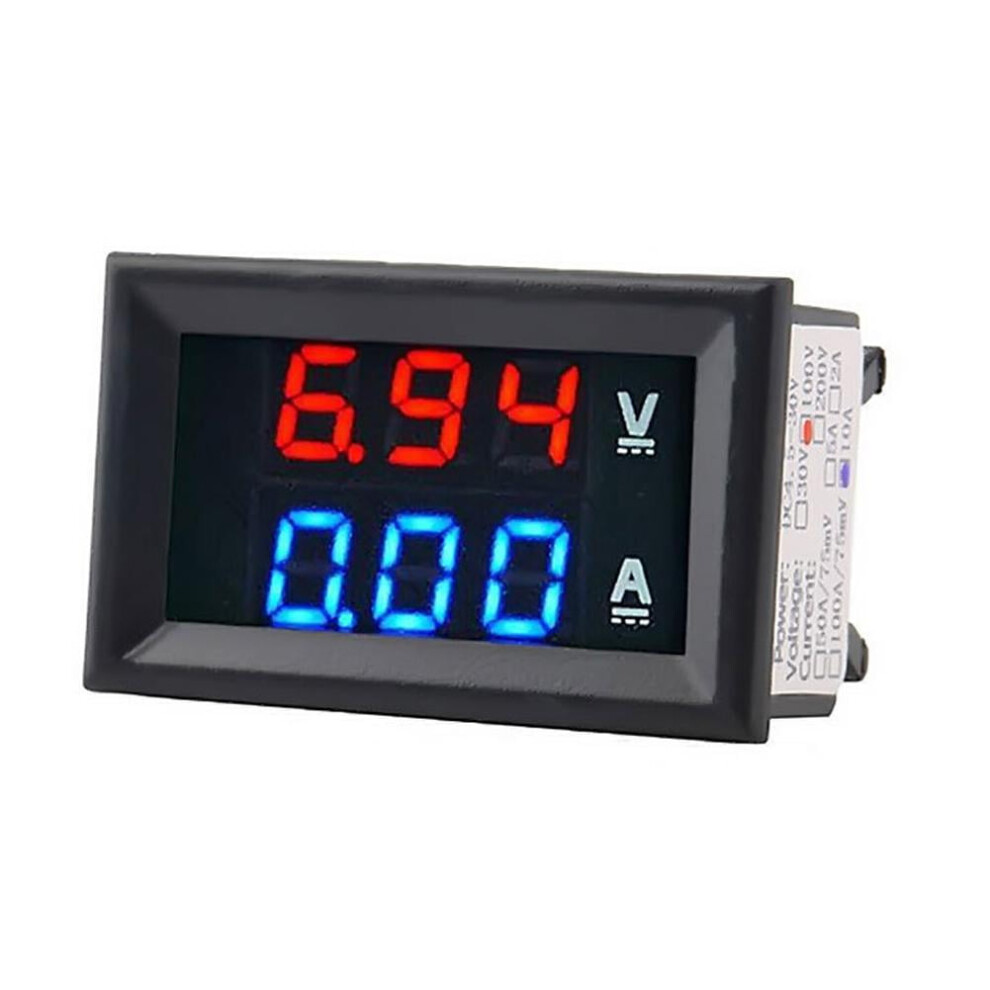

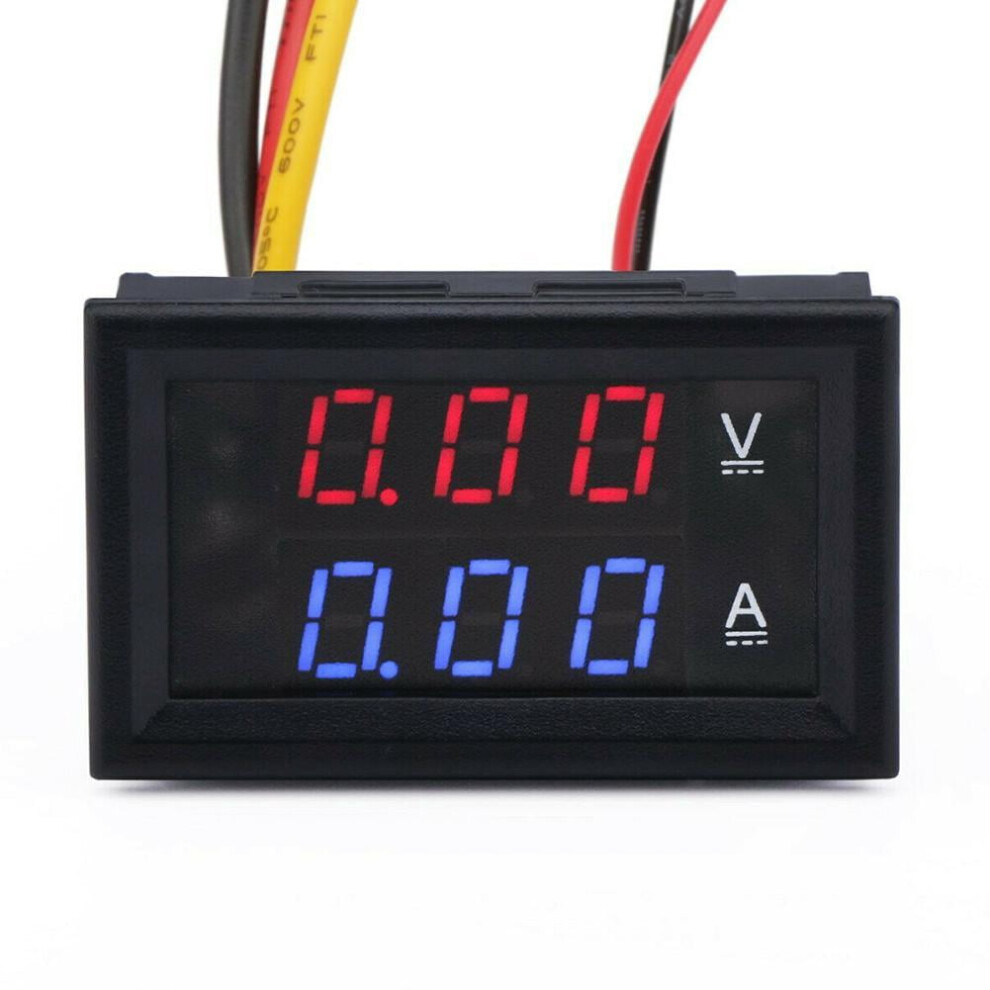

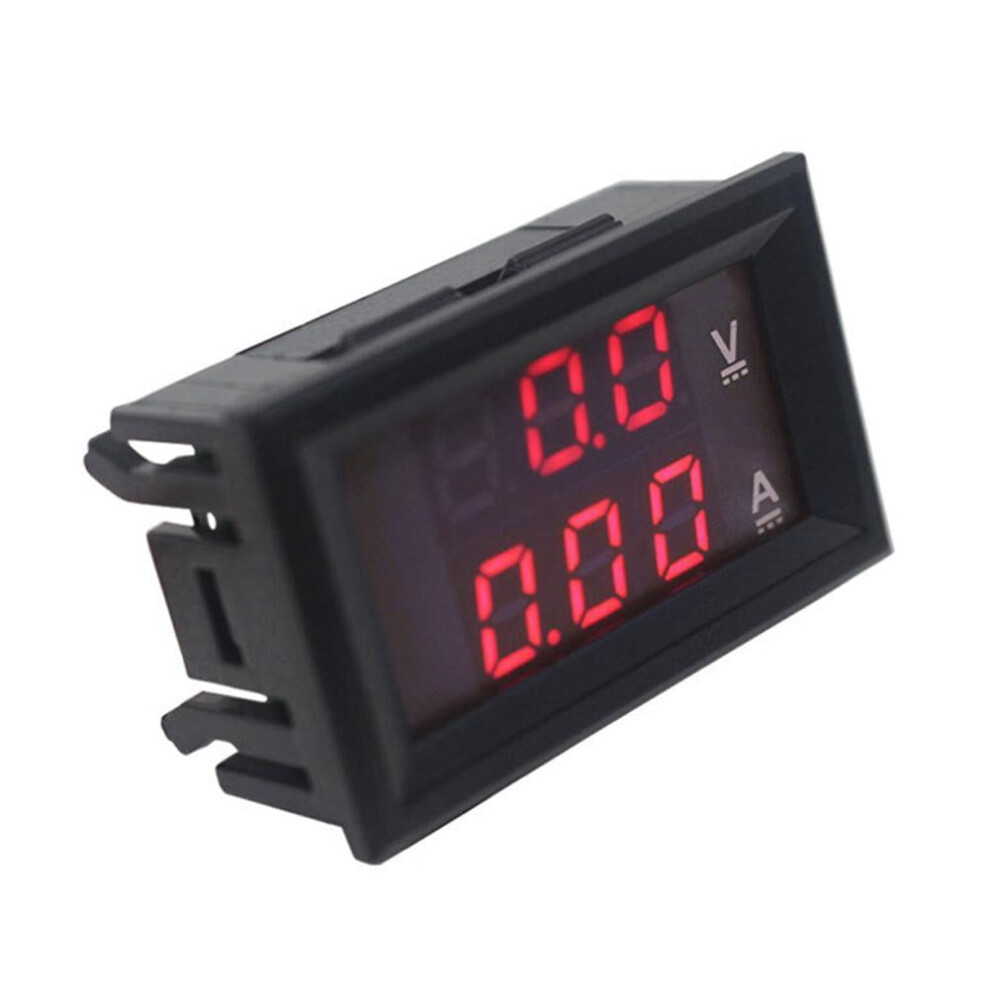

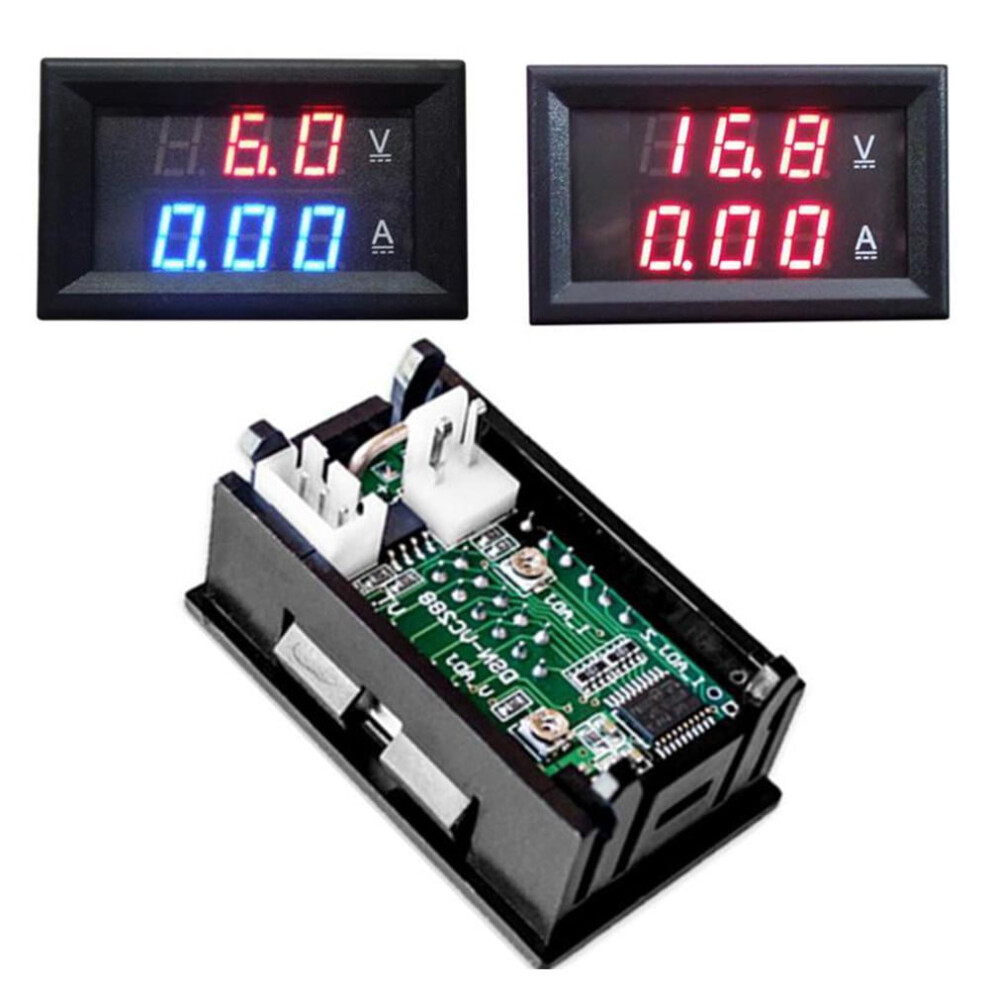

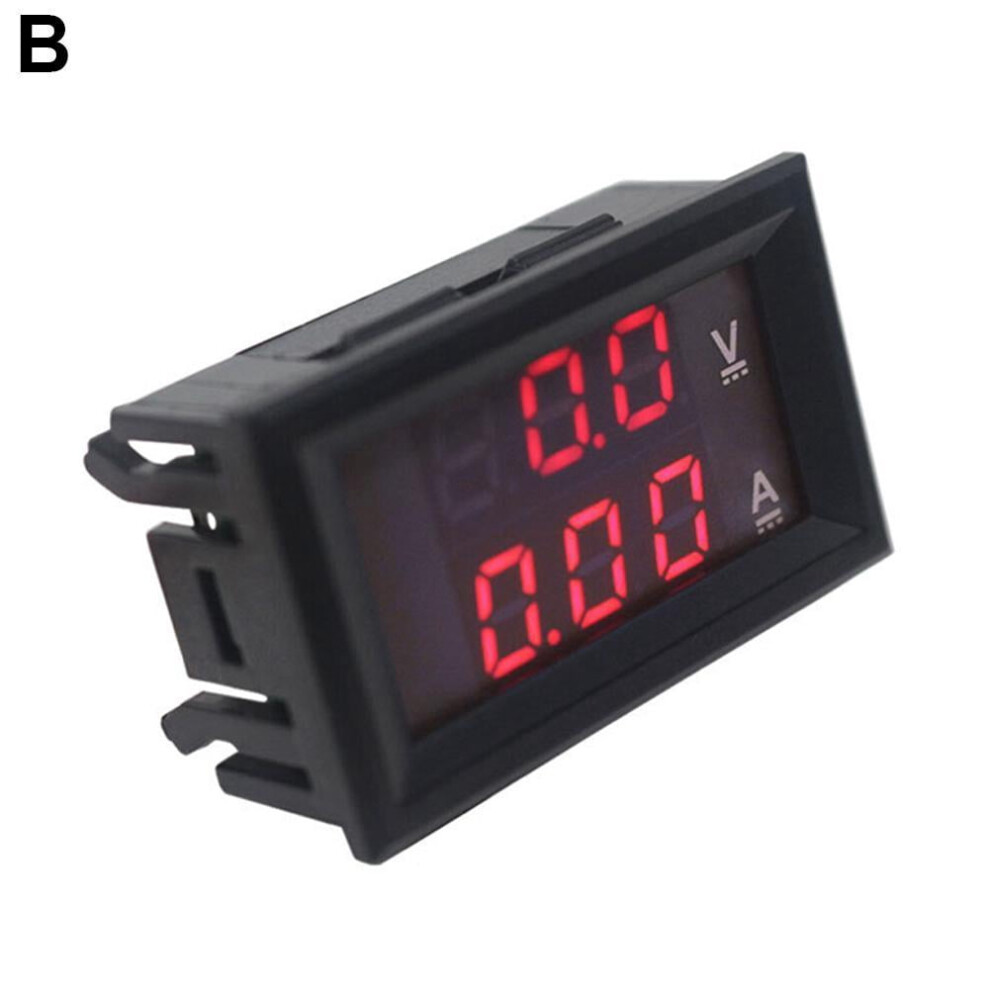

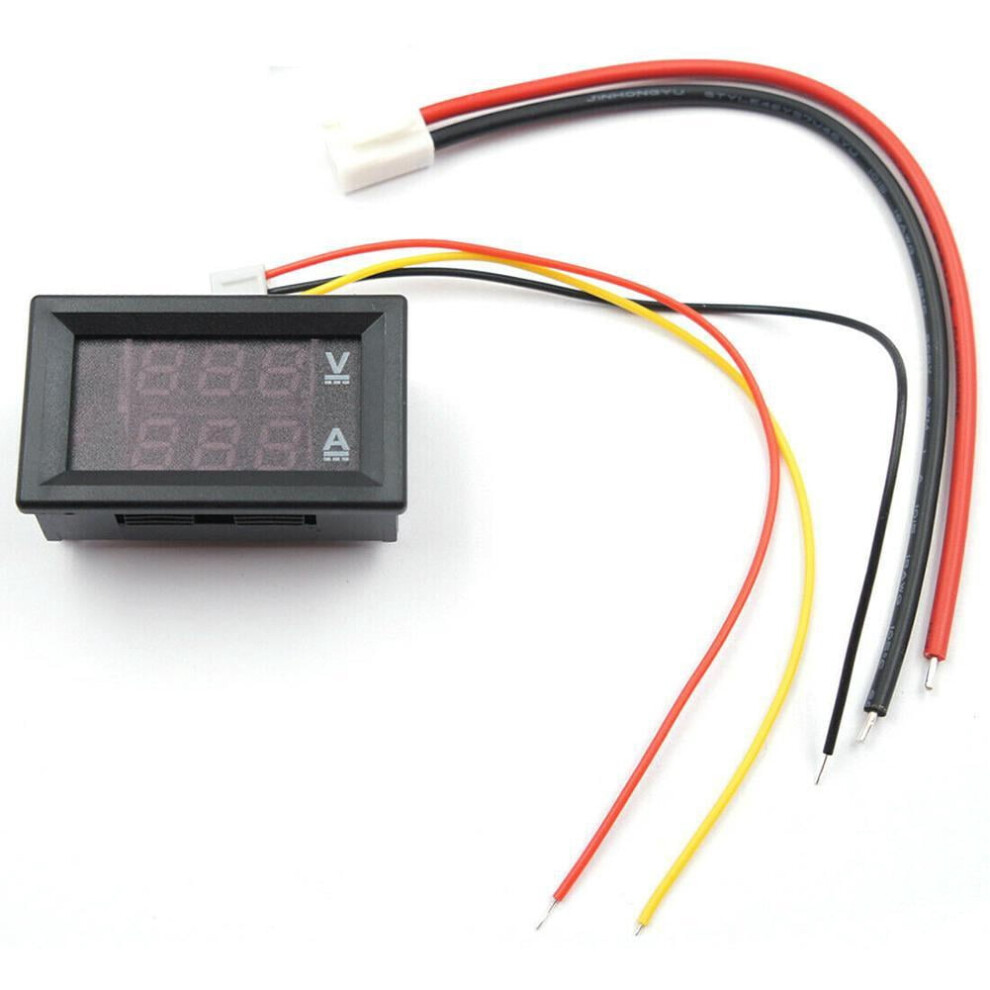

Spannungsmessbereich: 0,0 V - 100 V; Strommessbereich: 0-999 mA, 0-10 A, 0-50 A, 0-100 A (4 Bereiche optional); Versorgungsspannung: DC 4-30 V; Spannungsfehler: 0,1 %; Stromfehler: 1 %; Externer Shunt: 75 mΩ; Betriebsstrom: 20 mA; Aktualisierungsrate: ca. 300 ms; Anzeige: Doppelte dreistellige 0,28"-LED-Digitalanzeige; Anzeigefarben: Rot+Rot, Rot+Blau; Kabellänge: 15 cm; Abmessungen: 48 29 22 mm (L B T); Montagebohrung: 46 27 mm; Betriebstemperatur: -10 C bis 65 C. Hinweis: Bei einem Messgerät mit einem Messbereich von 50 A oder 100 A muss ein Shunt angeschlossen werden, um zu prüfen, ob der gemessene Strom unter 10 A liegt. Andernfalls wird das Messgerät beschädigt. Die Spannung wird normal angezeigt, der Strom 0,00 oder 0,0. Stellen Sie sicher, dass das dicke schwarze Kabel an den Minuspol der Batterie und das dicke rote Kabel an den Minuspol des Verbrauchers angeschlossen ist. (Beachten Sie, dass die Verkabelung zwischen Entlade- und Ladeanschluss nicht gleich ist; siehe dazu das Konzept von Last und Leistung am Ende). (Der Messkopf verwendet einen originalen importierten C-Chip, der vor Verlassen des Werks strengsten Tests und Kalibrierungen unterzogen wurde, um 100%ige Qualitätsprobleme zu gewährleisten. Wenn der Strom 0 anzeigt, ist die Verkabelung in 99,99% der Fälle falsch. Bitte überprüfen Sie die Verkabelung sorgfältig.) Ungenaue Stromanzeige: Wenn es sich um eine direkte oder unabhängige Stromversorgung handelt und die Stromversorgung des Geräts die gleiche Masse hat, trennen Sie einfach das dünne schwarze Kabel, um einen genauen Wert zu erhalten. Keine Anzeige nach dem Einstecken: Jede gleichgerichtete Wechselstromquelle muss vor dem Einschalten des Messgeräts mit einem Elektrolytkondensator über 1000 µP gefiltert werden. Prüfen Sie, ob der Messkopf in Ordnung ist (im Folgenden werden zwei Fälle eines intakten Messkopfs beschrieben): Schließen Sie den Shunt nicht an. Verbinden Sie das dünne rote und das dünne schwarze Kabel mit der Stromversorgung. Das Messgerät zeigt bei einem Messbereich von 50 A den Wert 50,0-59,9 an. Bei einem 100-A-Messkopf wird der Wert 100-109 angezeigt. Schließen Sie den Shunt an. Verbinden Sie das dünne rote und das dünne schwarze Kabel mit der Stromversorgung. Das Messgerät zeigt bei einem Messbereich von 50 A den Wert 0,00 an. Bei einem 100-A-Messkopf wird der Wert 0,0 angezeigt. Größe: ca. 5 5 3 cm. Lieferumfang: Amperemeter und Voltmeter 1.
