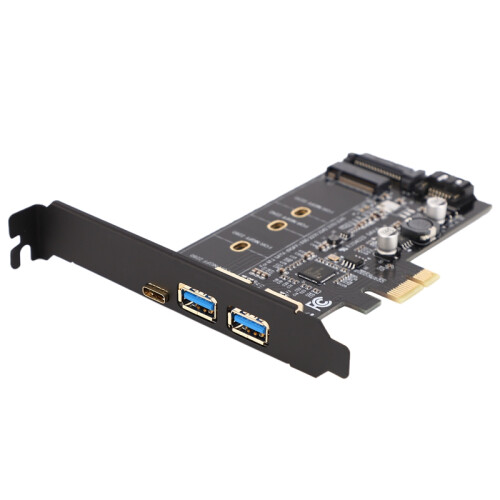

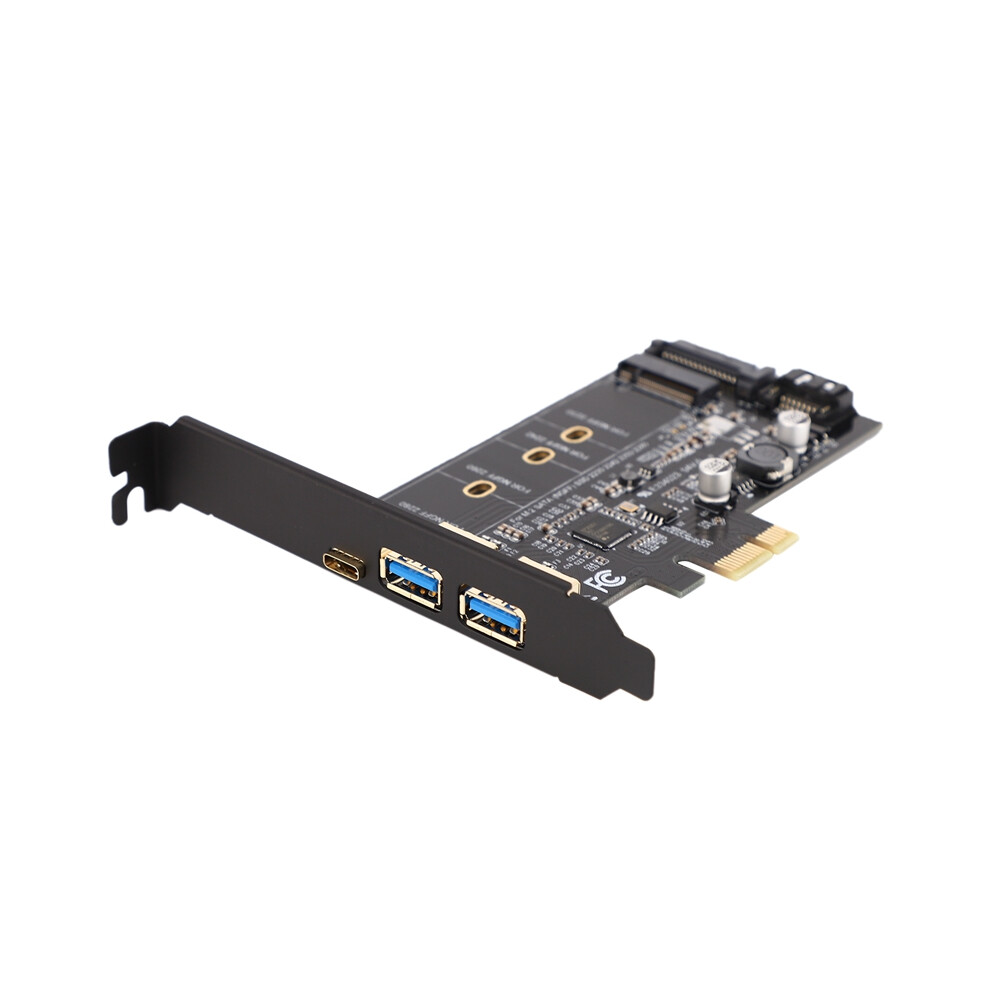

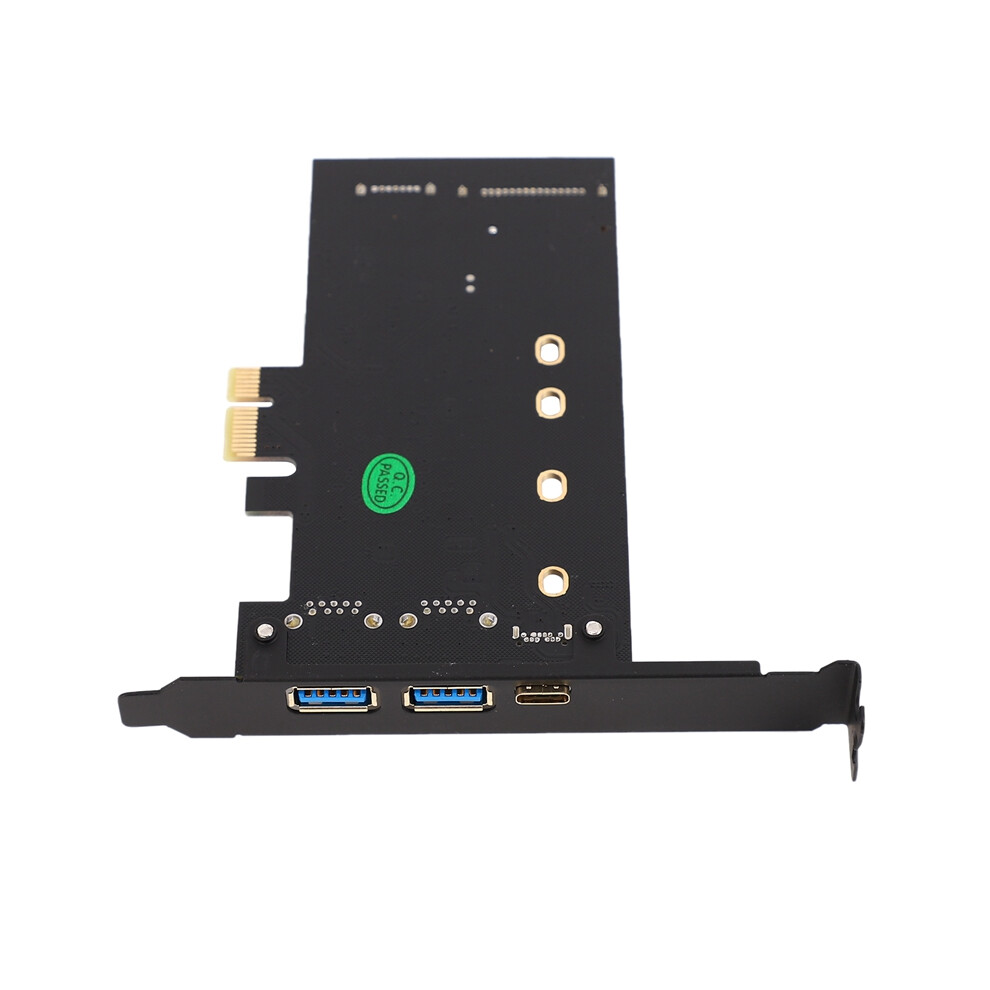

Dual USB3.0 & Type-C M.2 PCIe Adapter M2 SSD SATA B Key to PCI-E

Dual USB3.0 & Type-C M.2 PCIe Adapter M2 SSD SATA B Key to PCI-E Beschreibung

1. Befolgen Sie die PCI Express Dual Channel (X2) Grundspezifikation Revised Edition 2.0. 2. Entspricht der Universal Serial Bus 3.1-Spezifikation Gen2. 3. An die USB-Verbindung anpassen SCSI-Protokoll Revision 1.0. 4. Kompatible xHCI-Spezifikation (Extensible Host Controller Interface) Revision 1.1.5. Unterstützt den gleichzeitigen Betrieb mehrerer USB3.0-, USB 2.0- und USB 1.1-Geräte.
6. Unterstützt 5G / 480M / 12M / 1,5M bpsUSB Datenübertragungsrate. 7. Eingebauter Stromschutz für jeden USB-Port.
8. Eingabe der Schnittstelle: Verwenden der neuesten USB3.1 Type-C-Schnittstelle
9. Die Datenübertragungsrate kann USB 3.1 5Gbps erreichen.
Material: Kunststoff
Farbe: Schwarz
Hauptsteuerchip: D720201
Unterstützung

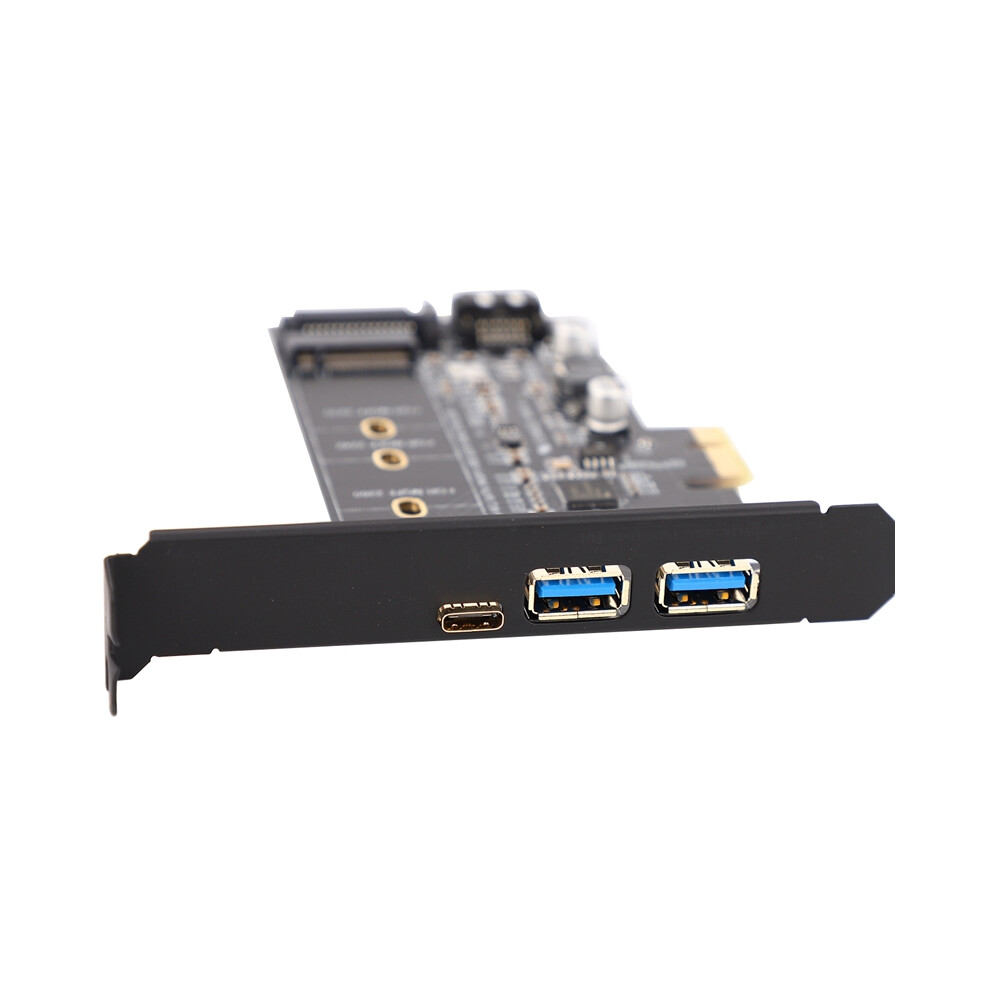

Ausgang Schnittstelle 1: USB3.1 TYPE-C
Ausgang Schnittstelle 2: 2 * TYP-A-Schnittstelle
Schnittstelle 3: SATA 3.0-Eingang

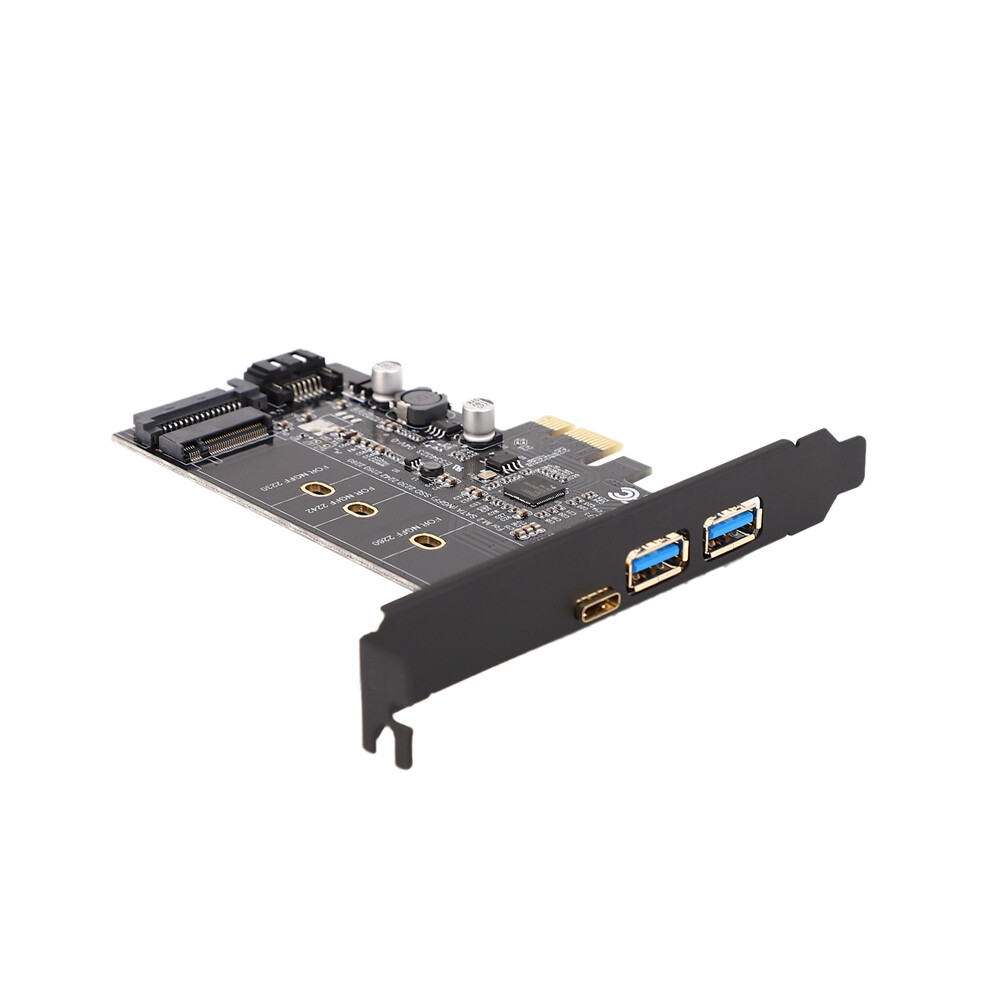

Schnittstelle 4: 1 * M.2 NGFF SATA (2230 2242 2260 2280)
Unterstützungssystem: WinXP / Win7 / Win8 32-Bit / 64 Bit WiN 10, OS wird nicht unterstützt
Anleitung:
1. Stecken Sie die M.2-Festplatte (SATA-Protokoll) des Schlüssels B oder des Schlüssels B + M in die M2-Schnittstelle auf der Riser-Karte. Hinweis: Sie können NVMe M.2 PCIE SSD nicht verwenden.
2.Schließen Sie die Motherboard-Festplattenschnittstelle und die Riser-Karte mit einem SATA-Kabel an.
3. Stecken Sie den SATA-Stromanschluss des Netzteils in den SATA-15PIN auf der Riser-Karte.
4. PCIE 1X mit dem Motherboard verbinden
Hinweis: Verwenden Sie keine SATA-Anschlüsse, um eine 2,5--Festplatte / SSD anzuschließen. Verwenden Sie diese für die M.2-SSD-Datenübertragung

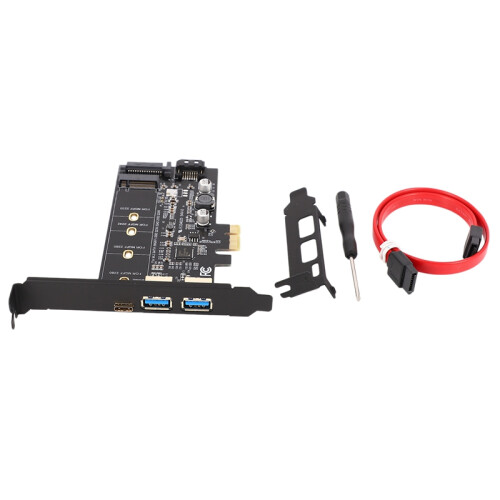

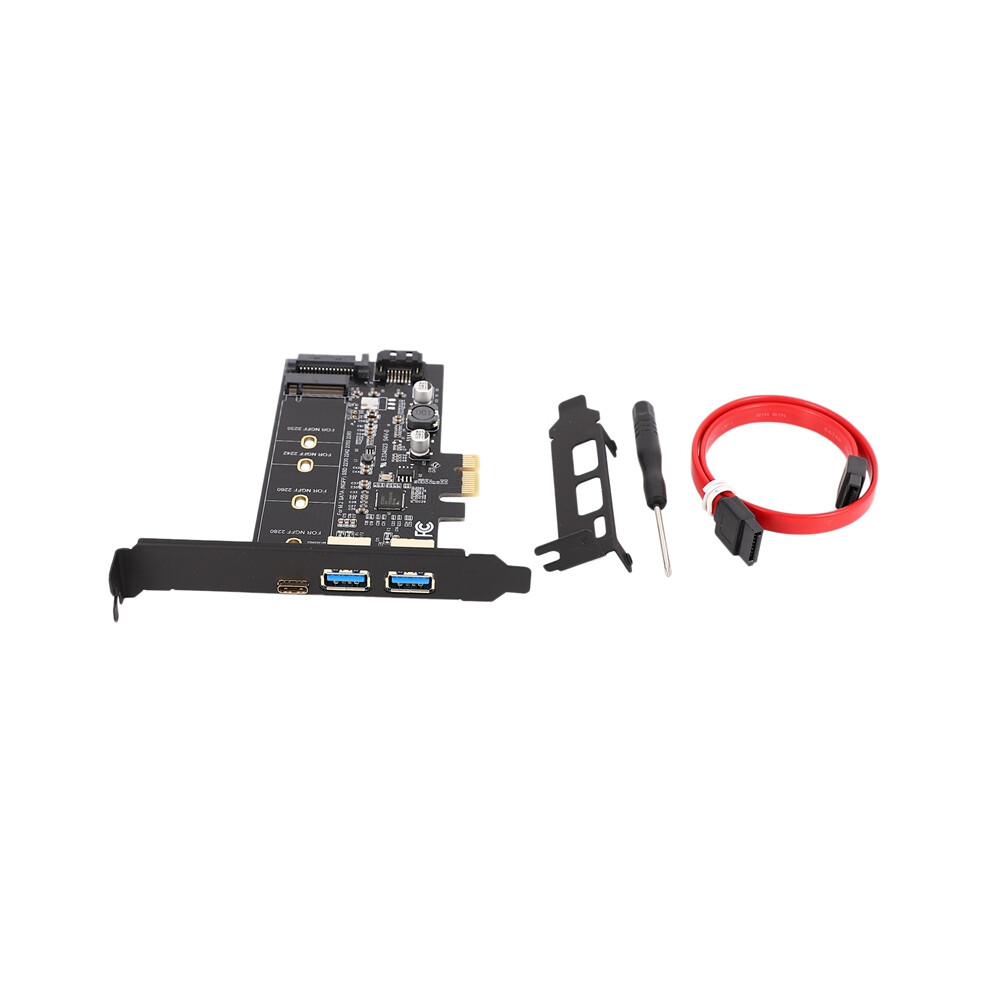

1 * SATA-Kabel
1 * Erweiterungskarte
Nur der oben genannte Paketinhalt, andere Produkte sind nicht enthalten.
