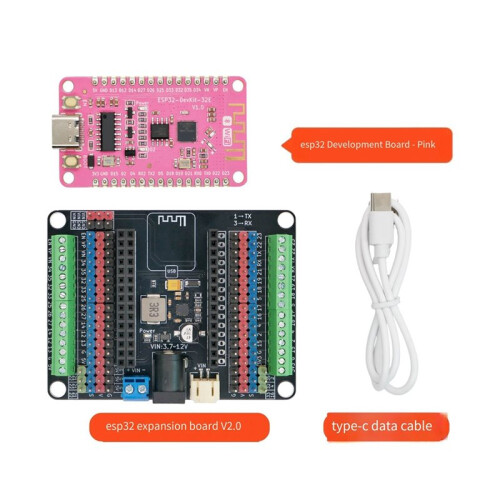

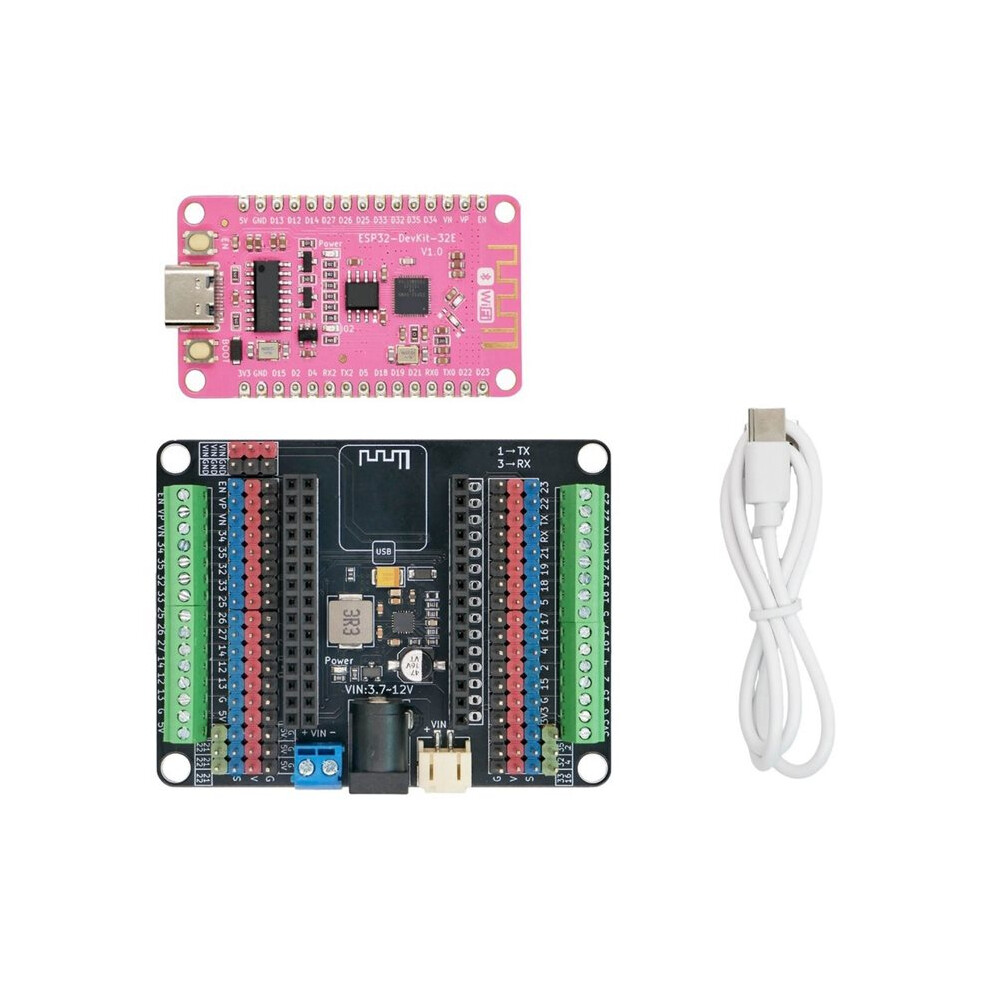

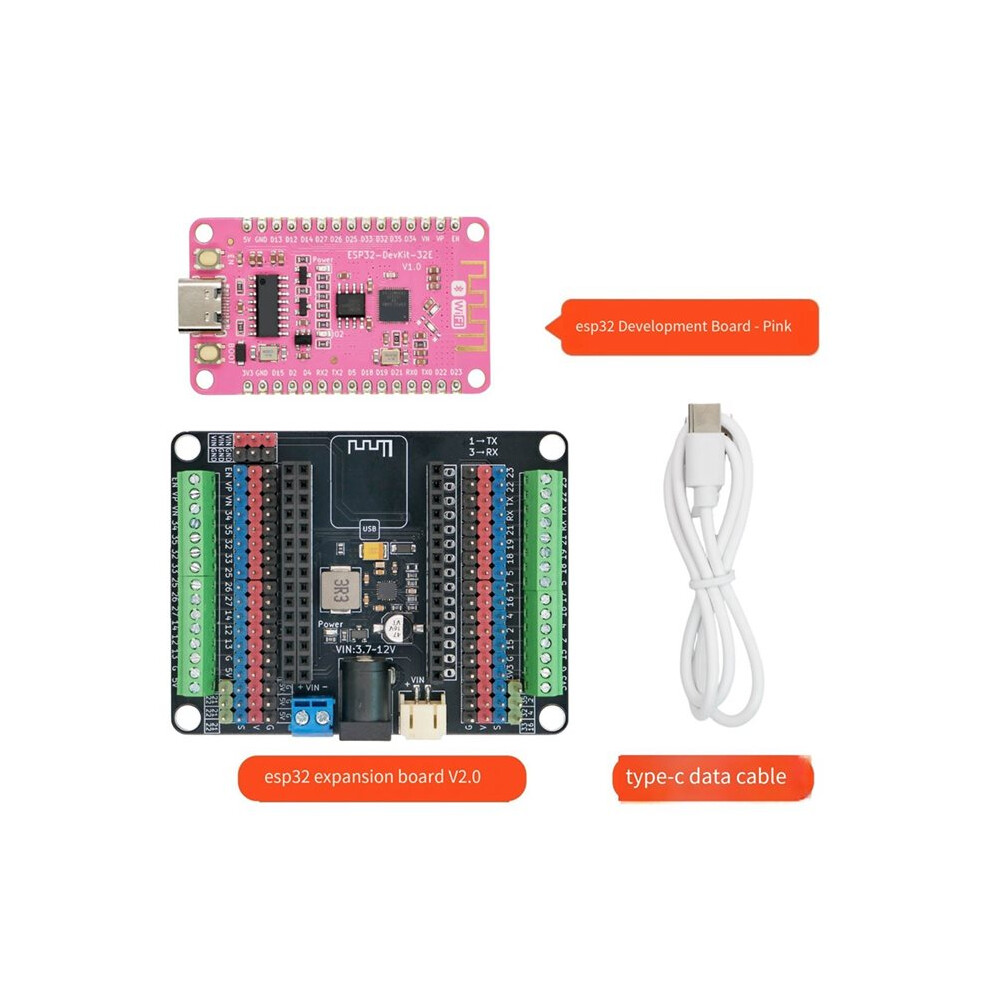

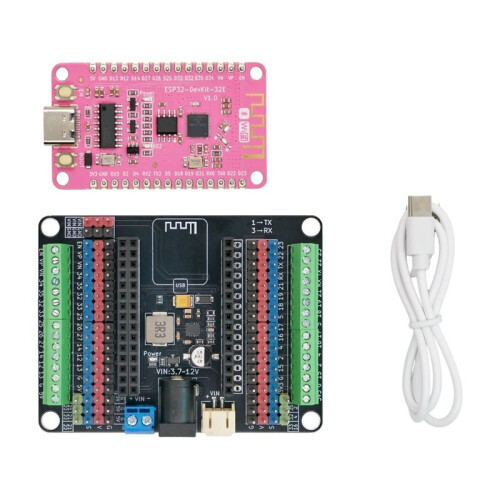

ESP32 Breakout-Board V2.0 + ESP32-Devkitc Entwicklungsboard Kompatibel mit ESP32-Board PH2.0-Schnittstelle

ESP32 Breakout-Board V2.0 + ESP32-Devkitc Entwicklungsboard Kompatibel mit ESP32-Board PH2.0-Schnittstelle Beschreibung

Hohe Kompatibilität: Verfügt über drei Reihen von weiblichen Headern, unterstützt zwei Größen von ESP32-Entwicklungsboards und gewährleistet die Kompatibilität mit den meisten ESP32-Boards auf dem Markt
Onboard-Strommanagement-Chip: Unterstützt einen breiten Eingangsspannungsbereich von 3,7V-12V und einen maximalen Ausgangsstrom von 3A, der problemlos Hochstromperipheriegeräte wie Servos antreibt

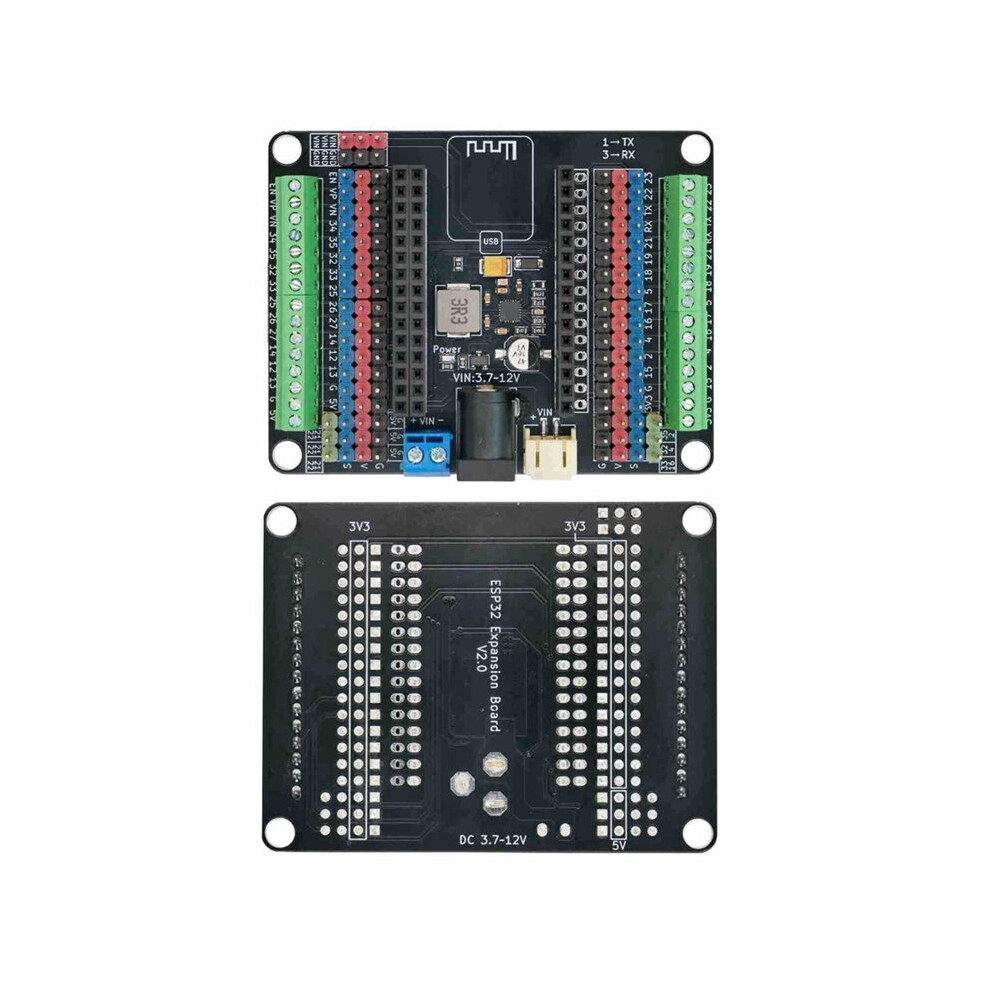

Das esp32-expansion-board-V2.0 ist ein Erweiterungsboard, das speziell für die esp32-devkitc-32e-v1.0 und esp32-devkitc-32e-v2.0 Entwicklungsboards entwickelt wurde.
Es verfügt über eine integrierte Stromanzeige und bietet eine Vielzahl von Schnittstellen, darunter 2,54 mm-Pitch-Pinheader, 2,54 mm-Pitch-Anschlussklemmen, einen PH2.0-Stromanschluss mit Verpolungsschutz und einen -Stromanschluss.
Es unterstützt einen breiten Eingangsspannungsbereich von 3,7 V bis 12 V und nutzt einen Buck-Boost-Schaltkreis, der bis zu 3 A Strom liefern kann, um Hochstromperipheriegeräte wie Servos problemlos anzutreiben.

Neben dem vollständigen Herausbrechen aller Pins vom esp32-devkitc enthält die Platine zusätzliche VIN- und I2C-Schnittstellen. In Bezug auf die Kompatibilität unterstützt sie sowohl die 22,86 mm als auch die 25,40 mm Pin-Header-Abstände, die auf dem Markt häufig anzutreffen sind.

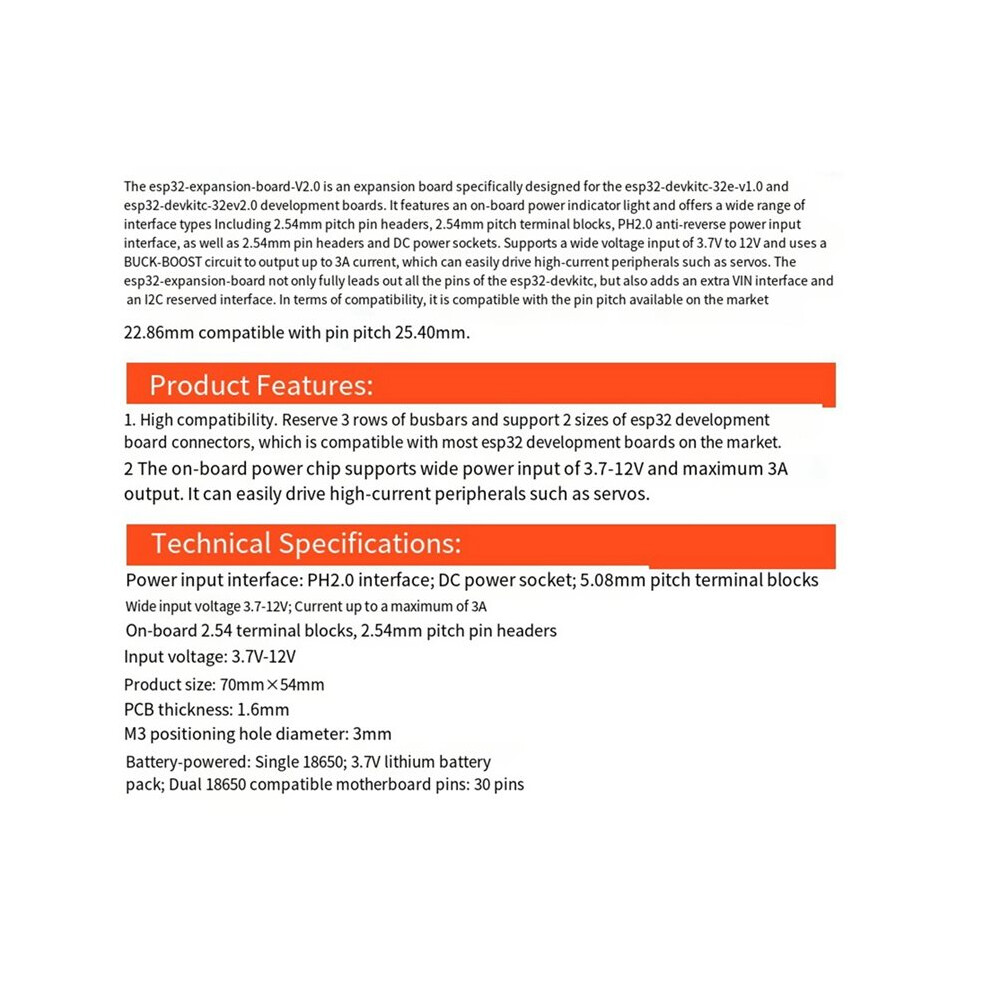

Technische Spezifikationen.jpg
Stromversorgungseingangs-Schnittstellen: PH2.0-Stecker; -Stromanschluss; 5,08 mm Rasterterminalblock
Breiter Eingangsspannungsbereich: 3,7V-12V; maximale Stromstärke: 3A
Onboard 2,54 mm Anschlussblock und Stiftleisten
Eingangsspannung: 3,7V-12V

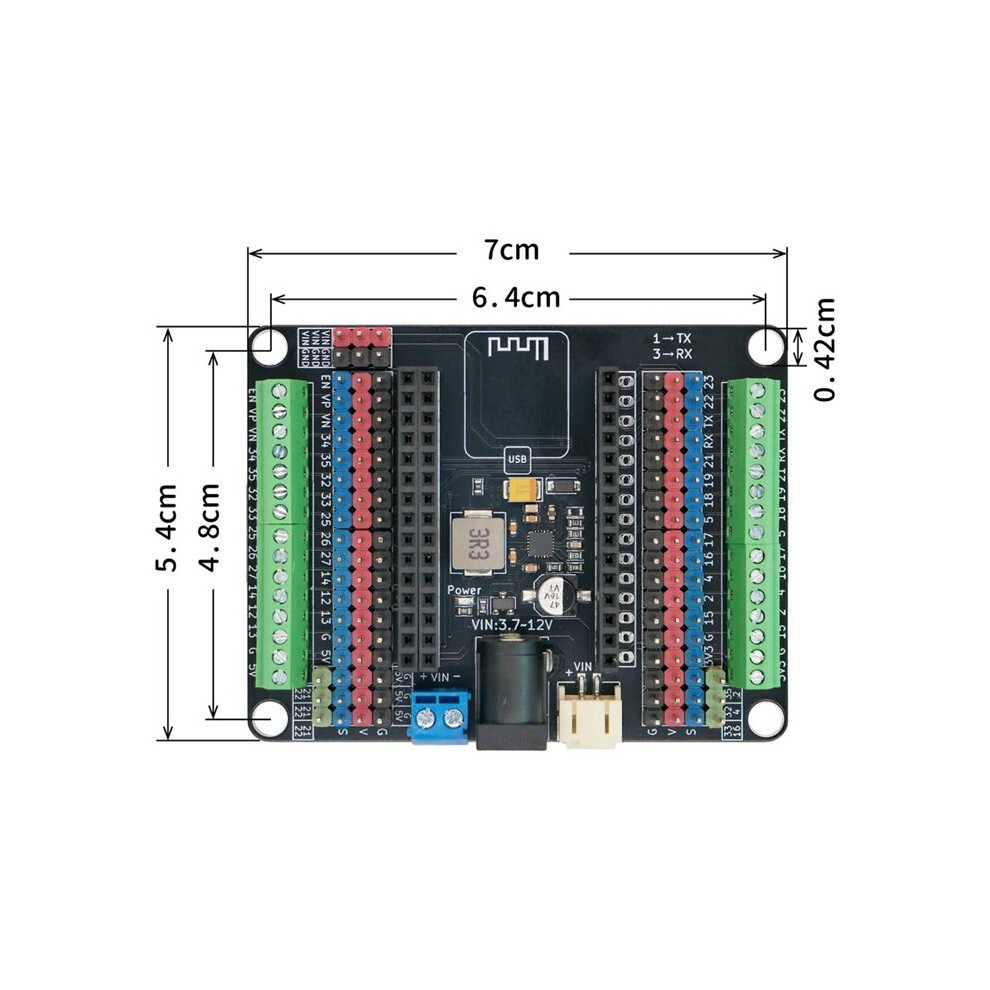

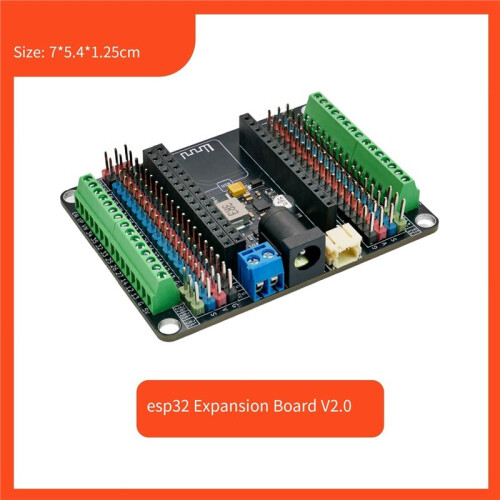

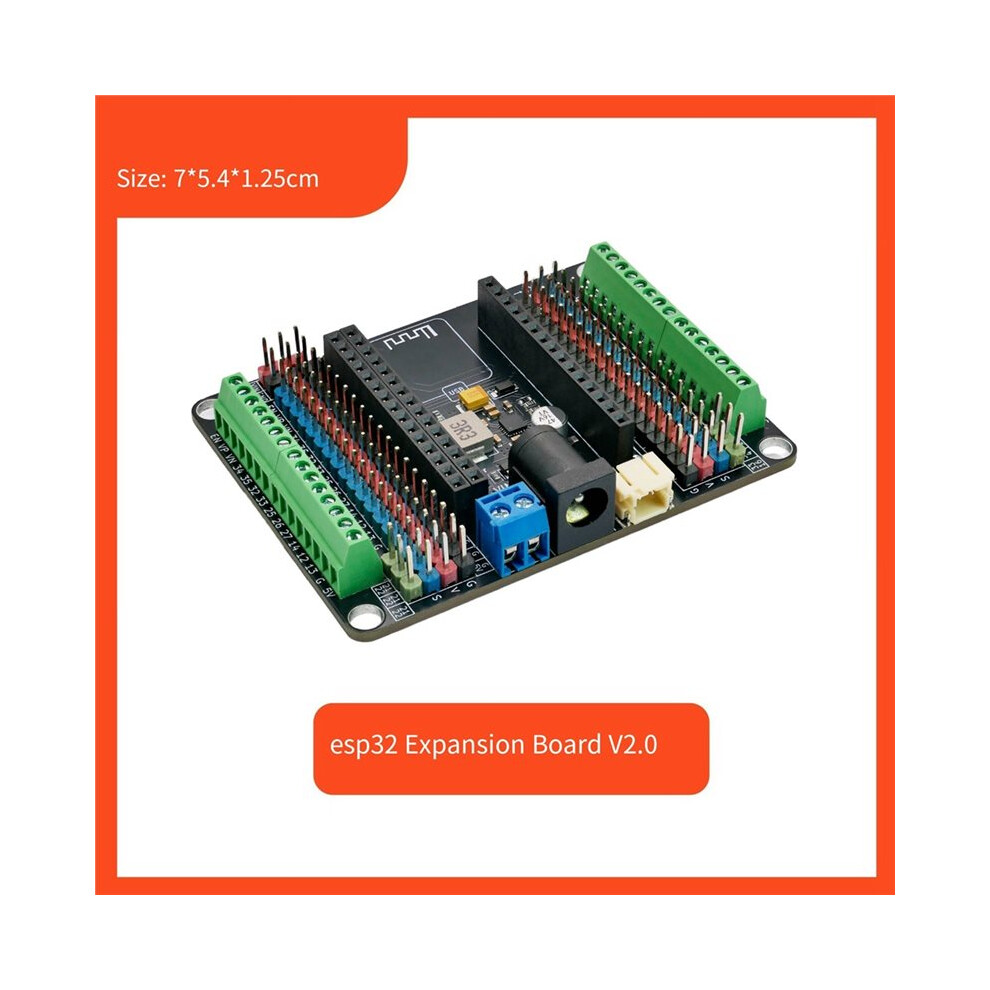

Produktabmessungen: 70 mm x 54 mm
PCB-Dicke: 1,6 mm
Durchmesser der M3-Montagelöcher: 3 mm
Batteriestromoptionen: Einzelne 18650; 3,7V Li-Ion-Batteriepack; doppelte 18650
Kompatible Hauptplatine Pin-Anzahl: 30-Pin
Farbe: Wie gezeigt
