ESP8285 ESP-01M IR-Transceiver-WLAN-Funkmodul

ESP8285 ESP-01M IR-Transceiver-WLAN-Funkmodul Beschreibung

Beschreibung:

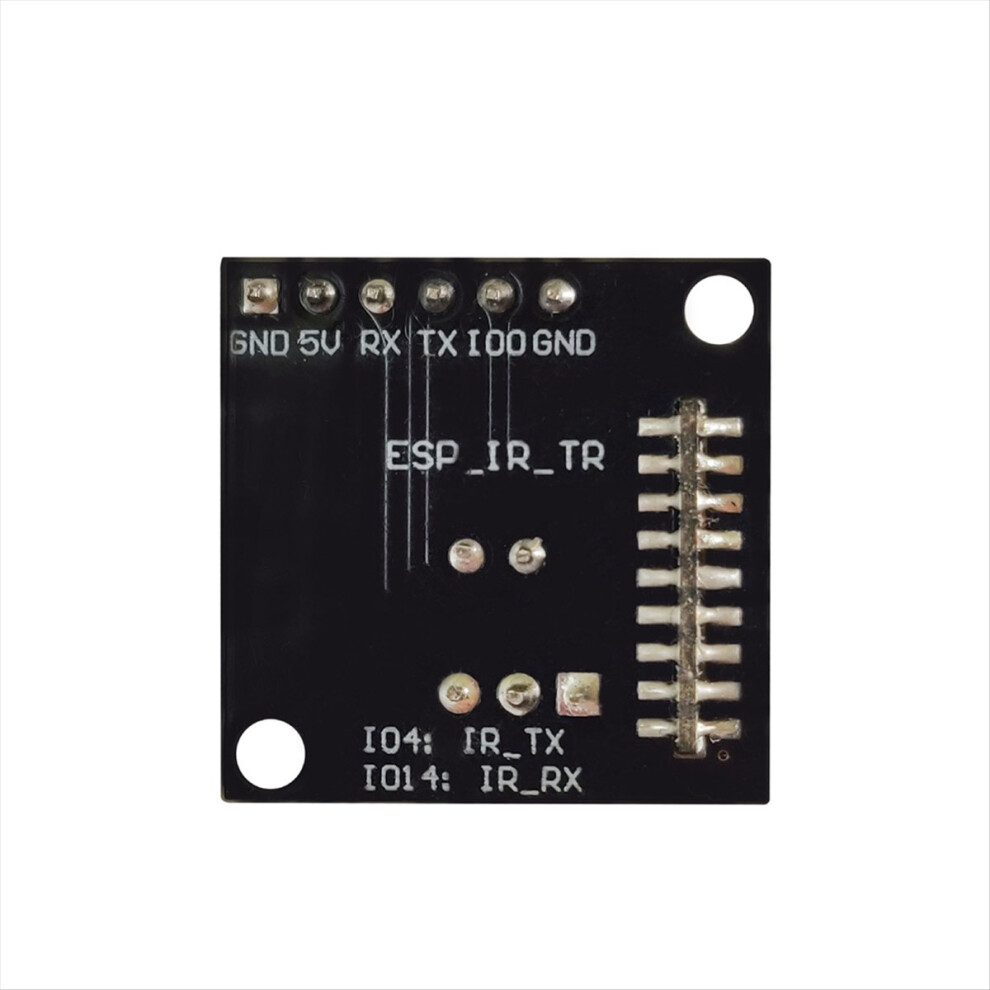

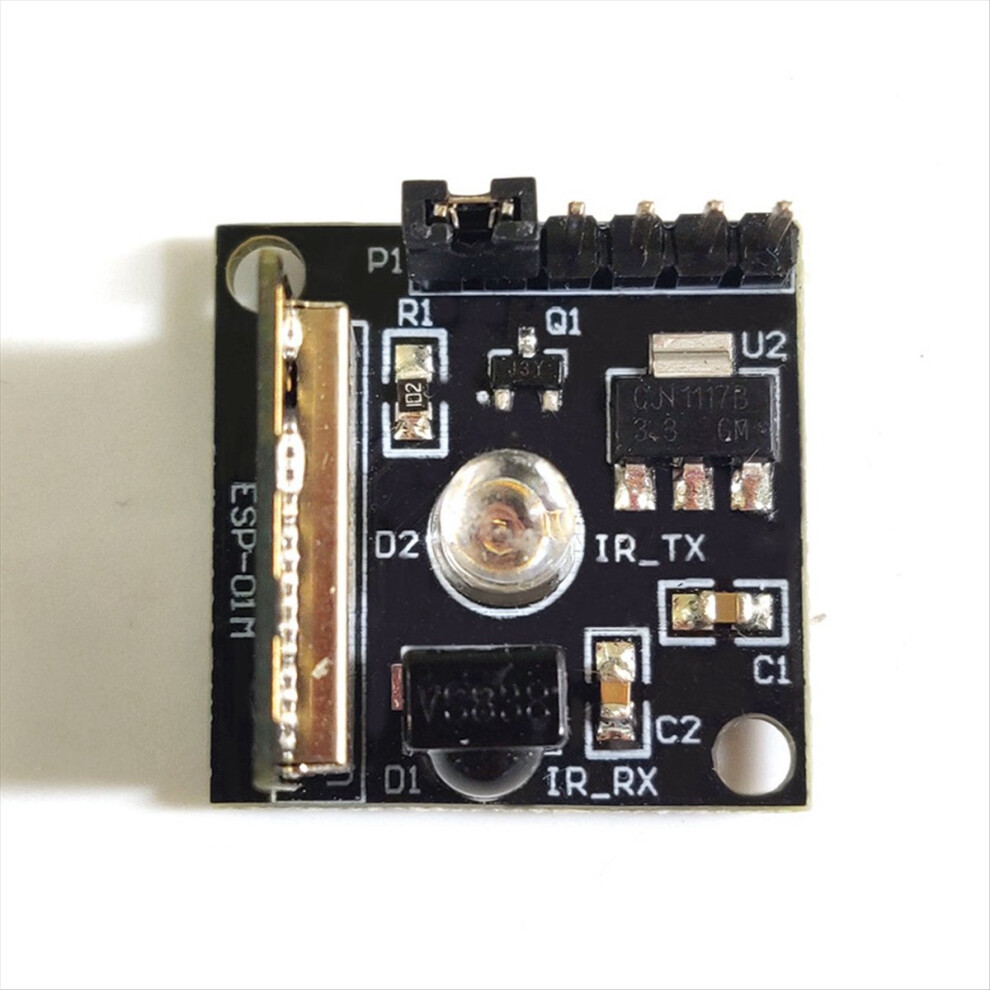

Es handelt sich um ein Infrarot-ESP8285-WLAN-Transceivermodul. Das ESP-01M-Modul mit ESP8285 als Kern wird als Mastersteuerung verwendet. Das Programm ist dasselbe wie bei ESP8266. Die Modulplatine ist mit einer Infrarot-Empfangsröhre und einer Infrarot-Senderöhre ausgestattet, die jeweils über io14 und io4 gesteuert werden. Ein separater Brennanschluss ist vorhanden.
Das Demonstrationsprogramm kann Infrarot-Schlüsselwerte und Rohcodes lesen und senden. Der Benutzer kann Infrarot-Fernbedienungen in Ihrem Zuhause aufzeichnen, die ferngesteuert werden können, wenn sie mit der Internet-of-Things-Plattform verbunden sind.

Funktion:
1. Unterstützt Infrarot-Steuerung
2. Unterstützt drahtlose WLAN-Steuerung
3. Unterstützt Firmware-Update
Parameter:
Modell: ESP_IR-TR
Betriebsspannung: DC 5V
Betriebstemperatur: -25~85
Betriebsfeuchtigkeit: 5%~95%RH
Farbe: schwarz
Material: PCB + elektronische Komponenten

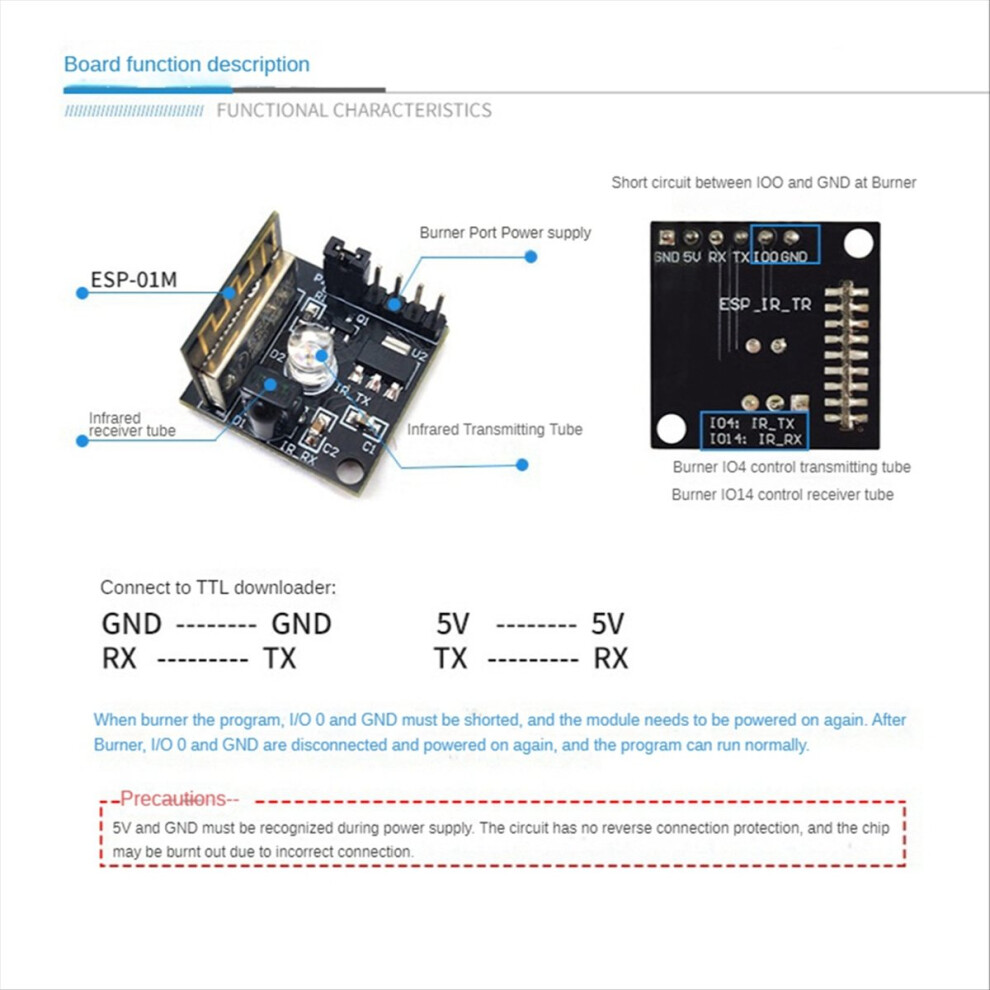

Firmware aktualisieren:
1. Verbinden Sie die IO0- und GND-Pins.
2. Verbinden Sie das Modul über einen USB-zu-UART-Konverter mit dem PC.
3. Öffnen Sie die Software "FLASH DOWNLOAD". TOOLS V3.6.4'.
4. Parameter einstellen.
5. Auf START klicken, um die Firmware herunterzuladen.
6. Die IO0- und GND-Pins verbinden, dann ist die Aktualisierung abgeschlossen.
Hinweis:
Bei der Stromversorgung müssen Sie auf 5 V und GND achten. Die Schaltung hat keinen Verpolungsschutz, und ein falscher Anschluss kann den Chip durchbrennen.

Lieferumfang:

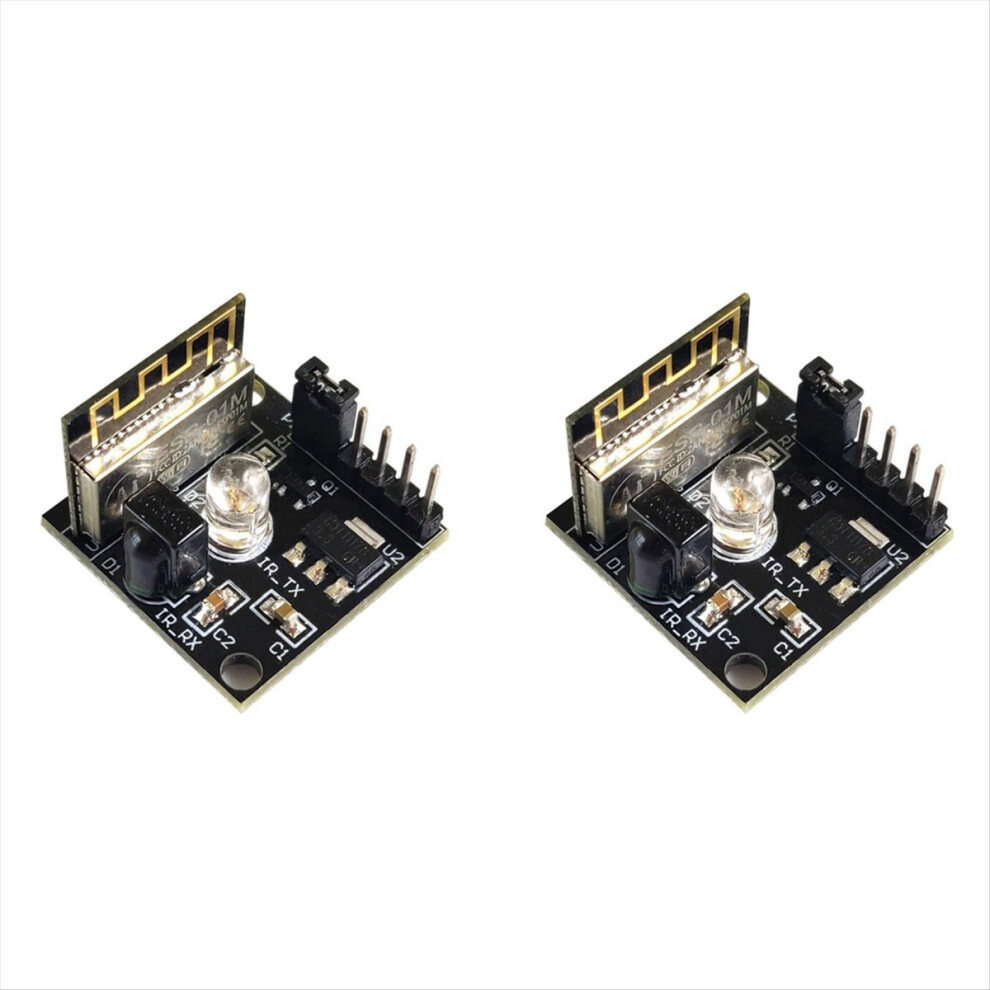

2 x WLAN-Funkmodul

Nur der oben genannte Lieferumfang, andere Produkte sind nicht enthalten.
