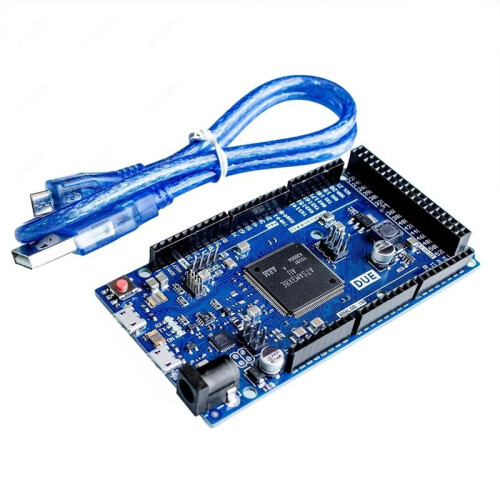

Fällig 2012 R3 ARM-Version Hauptsteuerplatine

Fällig 2012 R3 ARM-Version Hauptsteuerplatine Beschreibung

Für Due ist ein Mikrocontroller-Board basierend auf der Atmel SAM3X8E CPU. Es ist das erste Für basierend auf dem 32-Bit-ARM-Kern. Es verfügt über 54 digitale IO- (davon 12 Für PWM-Ausgabe), 12 analoge Eingänge, 4 serielle UART-Hardware-, 84 MHz Taktfrequenz, eine USB-OTG-Schnittstelle, zwei DACs (Analog-Digital-), zwei TWI, eine Strombuchse, eine SPI-Schnittstelle, eine JTAG-Schnittstelle sowie eine Reset- und eine Löschtaste.
Die Platine enthält bereits alle Für die Steuerung notwendigen Komponenten. Sie müssen sie lediglich per USB an einen Computer oder über einen AC--Adapter oder eine Batterie an eine Steckdose anschließen, um den Controller zu starten. Für Due ist kompatibel mit Für -Erweiterungskarten, die mit 3,3 V arbeiten und eine Pinbelegung gemäß dem Für -Standard 1.0 aufweisen.

Produktions-Mikrocontroller: AT91SAM3X8E
Betriebsspannung: 3,3 V
Eingangsspannung (empfohlen): 7-12 V
Eingangsspannung (Grenzwert): 6-20 V
Digitale I/O-Pins: 54 (einschließlich 12 PWM-Ausgänge)
Analoge Eingangskanäle Pins 12
Analoge Ausgangskanäle Pin 2 (DAC)
Gesamtausgangsstrom des I/O-: 130 mA
Ausgangskapazität des 3,3-V-Anschlusses: 800 mA
Ausgangskapazität des 5-V-Anschlusses: 800 mA
Flash 512 KB (der gesamte Speicherplatz kann Benutzerprogramme speichern)
96 KB (zwei Teile: 64 KB und 32 KB)
Taktrate: 84 MHz
Verschiedene Chargen können unterschiedliche Druckzeichen aufweisen, dies hat jedoch keinen Einfluss auf die Verwendung.
Farbe: Blau
Material: Leiterplatte

Paketinhalt:
1 x Hauptsteuerplatine
1 x Kabel
