Hochauflösender LCD-Controller LVDS EDP LCD-Treiberplatine

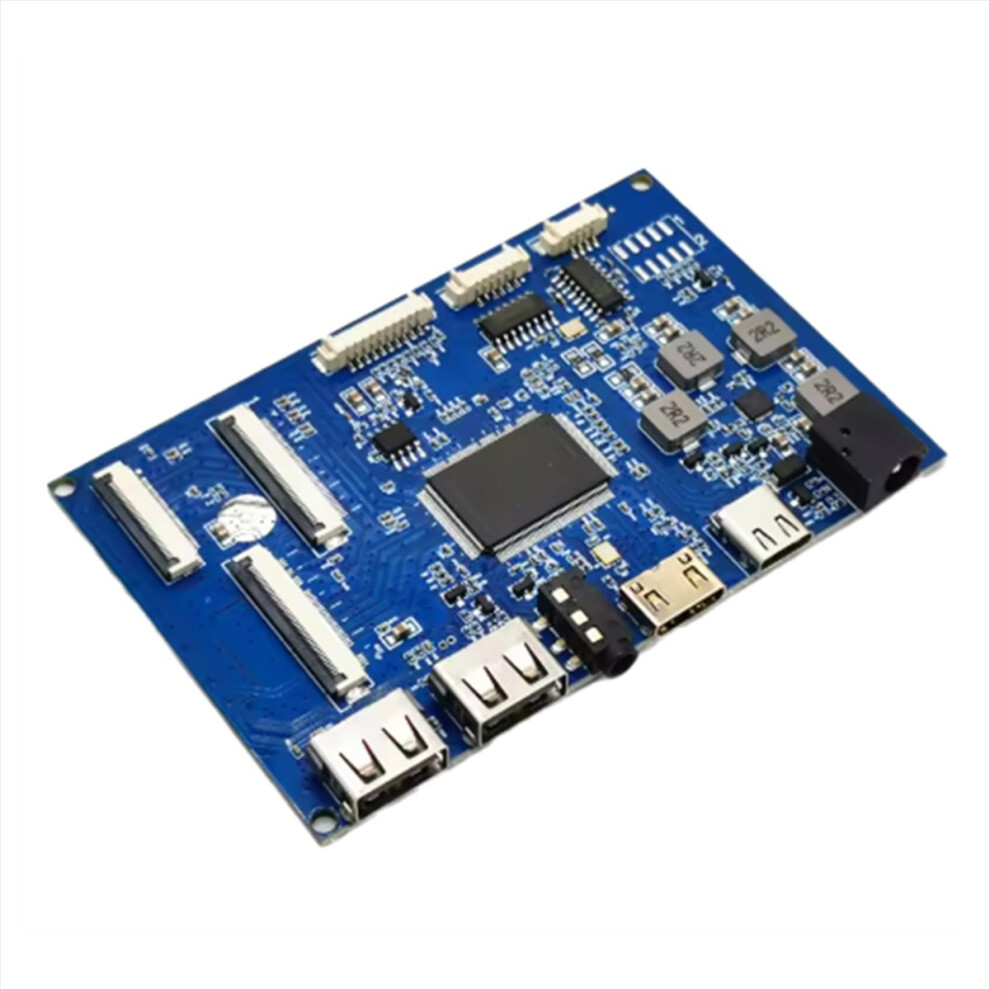

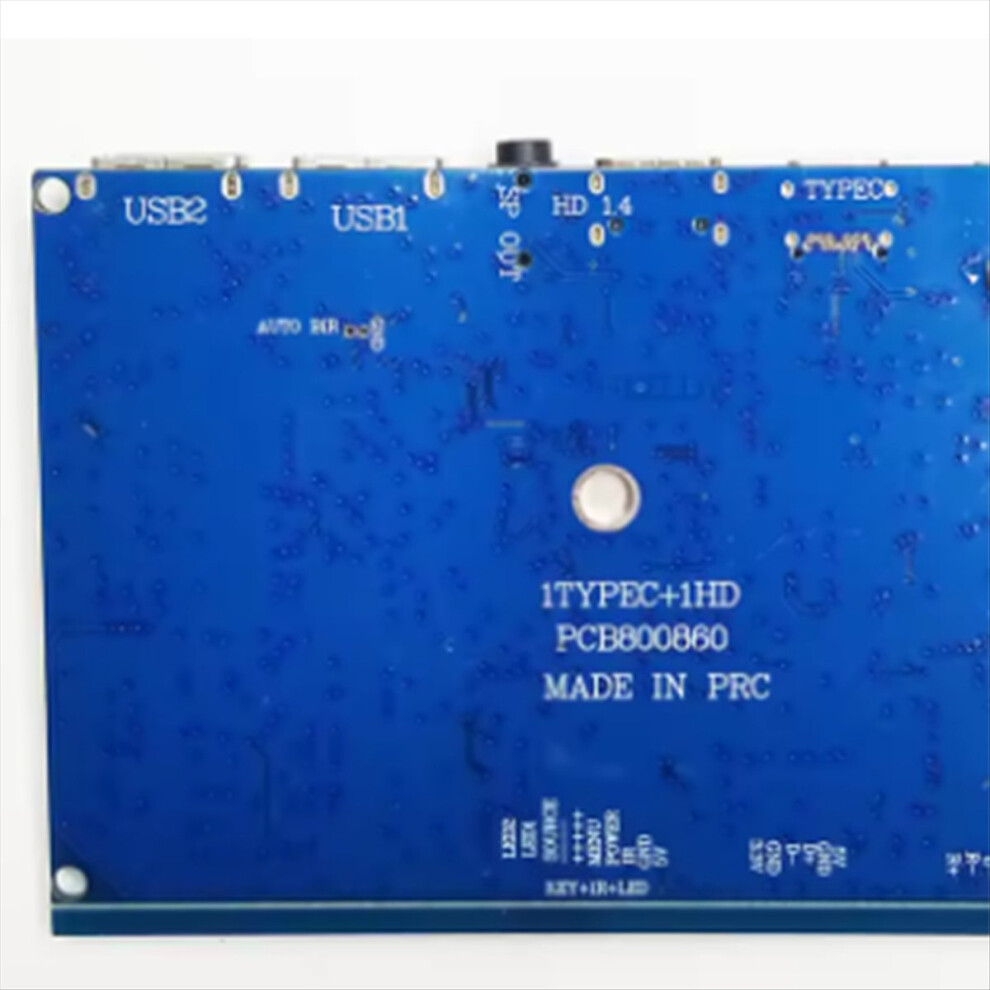

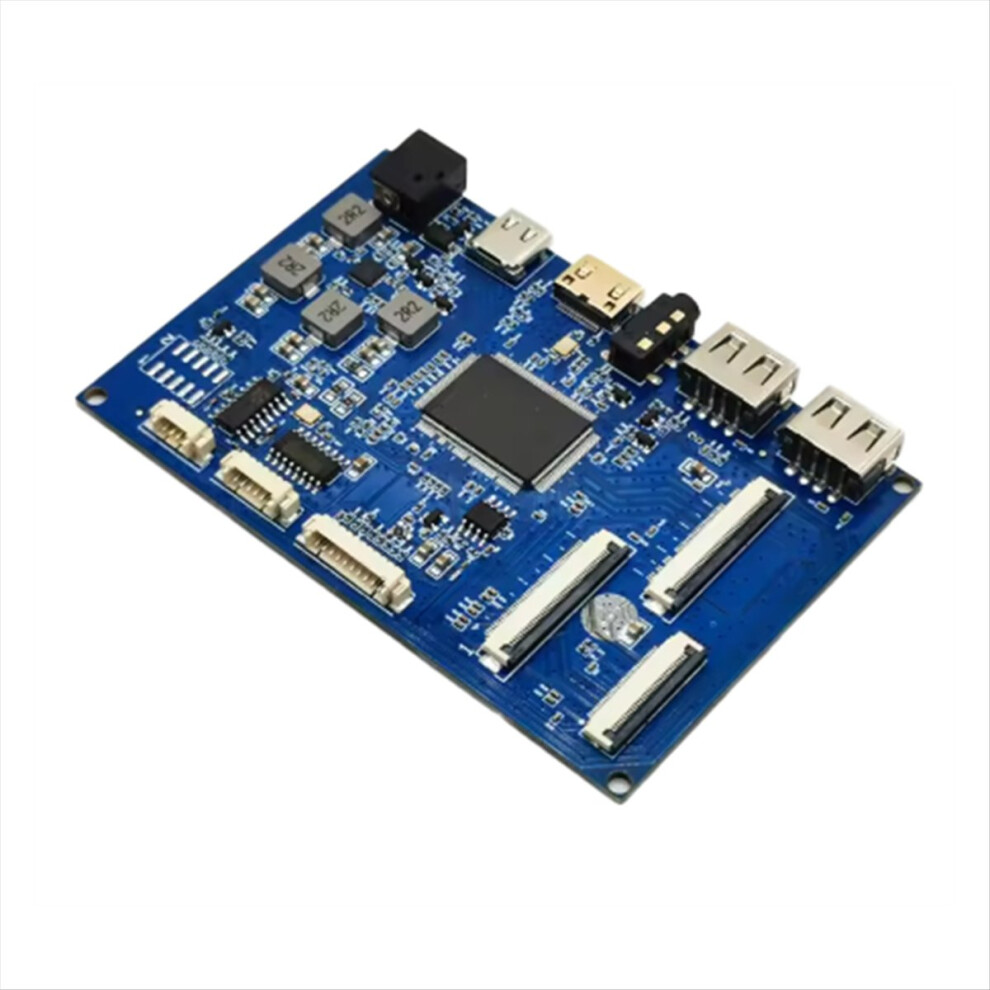

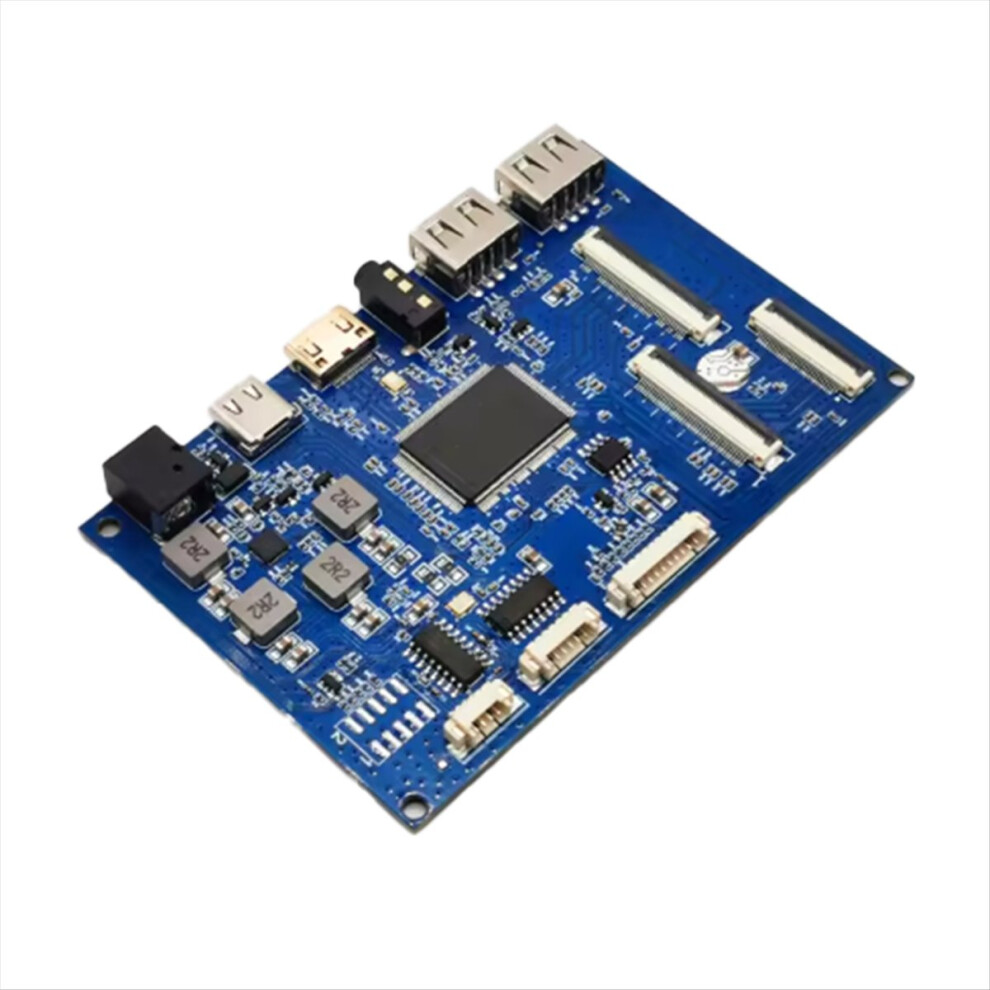

Hochauflösender LCD-Controller LVDS EDP LCD-Treiberplatine Beschreibung

Diese Treiberplatine ist für eine Standardeingangsspannung von 12 V geeignet, mit einem Minimum von 1,2 V Eingangsspannung und einer Stromversorgung von bis zu 15 V. Eine Überschreitung der angegebenen Spannung kann die Leiterplatte und die Komponenten beschädigen. Bitte überprüfen Sie die Eingangsspannung sorgfältig. Die Leistung beträgt 2 x 2 W. Diese Treiberplatine und TYPEC erkennen und konvertieren automatisch. Das angeschlossene Signal ist maßgebend. Diese Treiberplatine unterstützt: EDP 30PIN unterstützt EDP-Auflösungen unter 1920 x 1200; EDP 40PIN unterstützt Auflösungen unter 2560 x 1440; LVDS 40PIN unterstützt die allgemeine LCD-Bildschirmauflösung von 1CH-6BIT oder 8BIT und die Auflösung unterstützt LCD-Bildschirme unter 1366 x 768. 1.3USB-Signaleingang/-ausgang, zwei erweiterte USB-Anschlüsse, einer ist ein integrierter 1,25-6P-Anschluss und unterstützt 3,3 V und 5-V-Spannungsauswahl, kann als Touch verwendet werden, USB-Eingang erfordert die Verwendung eines TYPEC-Sitzes
2. Unterstützt Signaleingang für HDMI1.4
3. Unterstützt einen TYPEC-Signaleingang, kann Endpunkte wie Computer und Mobiltelefone unterstützen und unterstützt nur 5-V-Stromversorgungsausgang, kann Mobiltelefone rückwärts laden, maximal 1A,
4. DC12V-Eingangssitz, Innendurchmesser des DC-Innenkerns ist 2,1
5. Der Ohrhörerhalter ist ein Audioausgang und kann mit normaler Ohrhörerstromversorgung an ein externes Leistungsverstärkergerät angeschlossen werden.
6. Unterstützt Taste plus Fernbedienung mit vollem Funktionsumfang, mit 1,25-10 P-Auflösung
7. Upgrade zur Verwendung des Ports
8. Verstärkerausgang zweikanalig, Tonhöhe 1,25-4 P-Auflösung

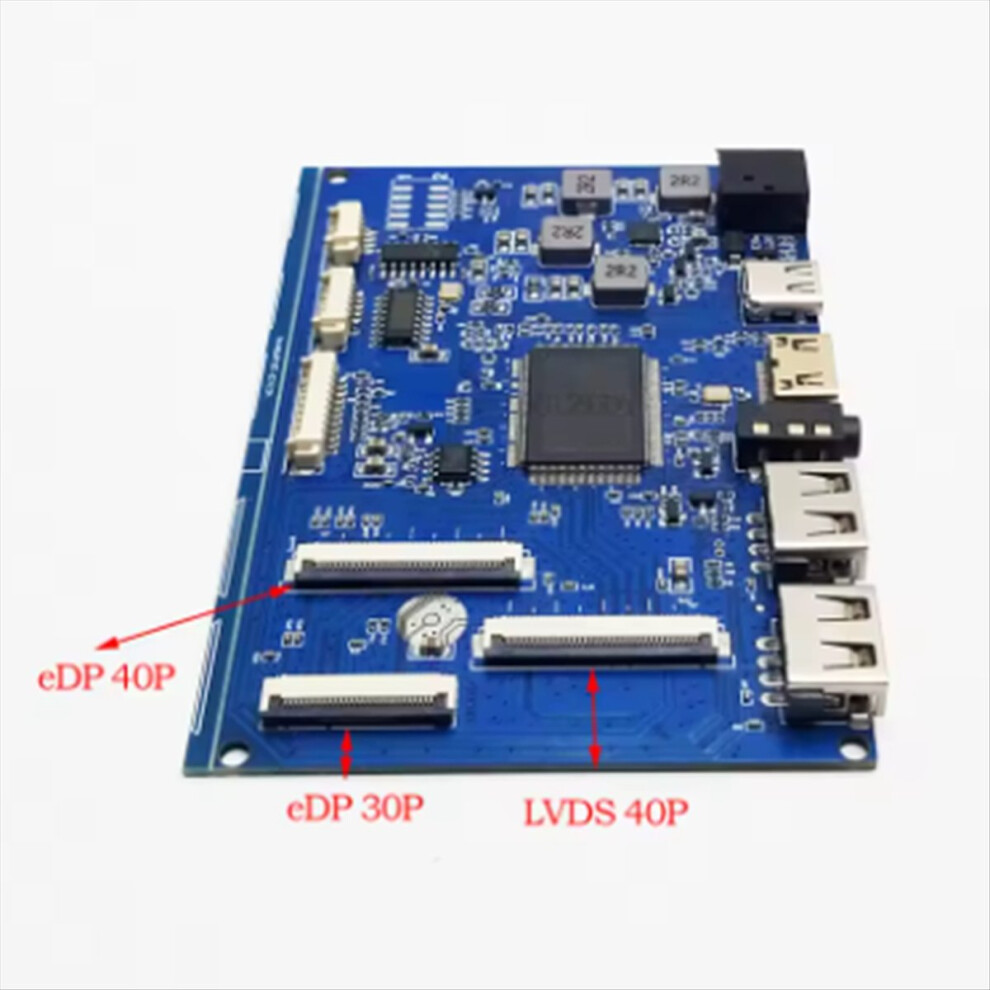

9. Die LCD-Schnittstelle umfasst die drei durch EDP30PIN+EDP40PIN+LVDS40PIN definierten Schnittstellen. Die Ausgabeschnittstelle muss durch ein Software-Upgrade bestätigt werden.
Farbe: Blau
Material: PCBLieferumfang:
1 x LVDS EDP LCD-TreiberplatineNur der oben genannte Lieferumfang, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Displays können dazu führen, dass die Farbe des Artikels auf dem Bild etwas vom tatsächlichen Produkt abweicht. Der zulässige Messfehler beträgt +/- 1-3 cm.
