KQ-130F Power Line Carrier Modul / Keine externen Komponenten erforderlich

KQ-130F Power Line Carrier Modul / Keine externen Komponenten erforderlich Beschreibung

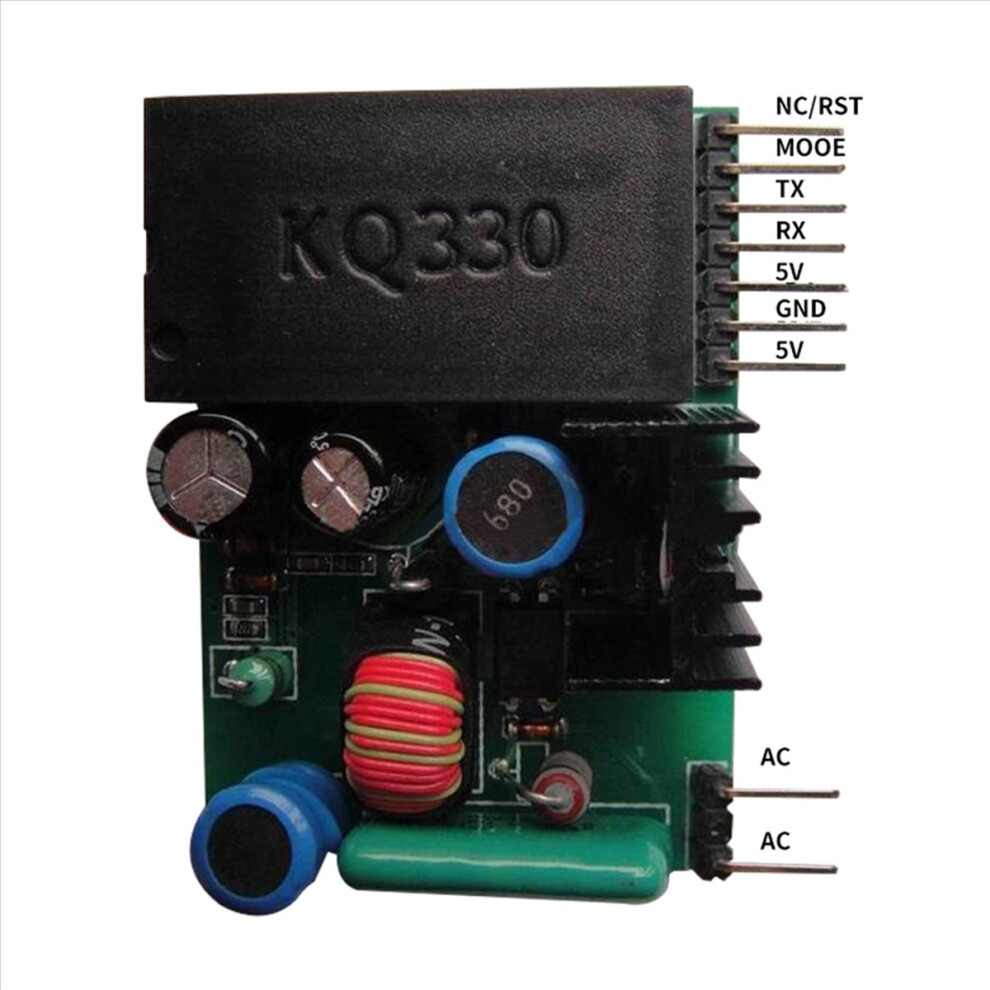

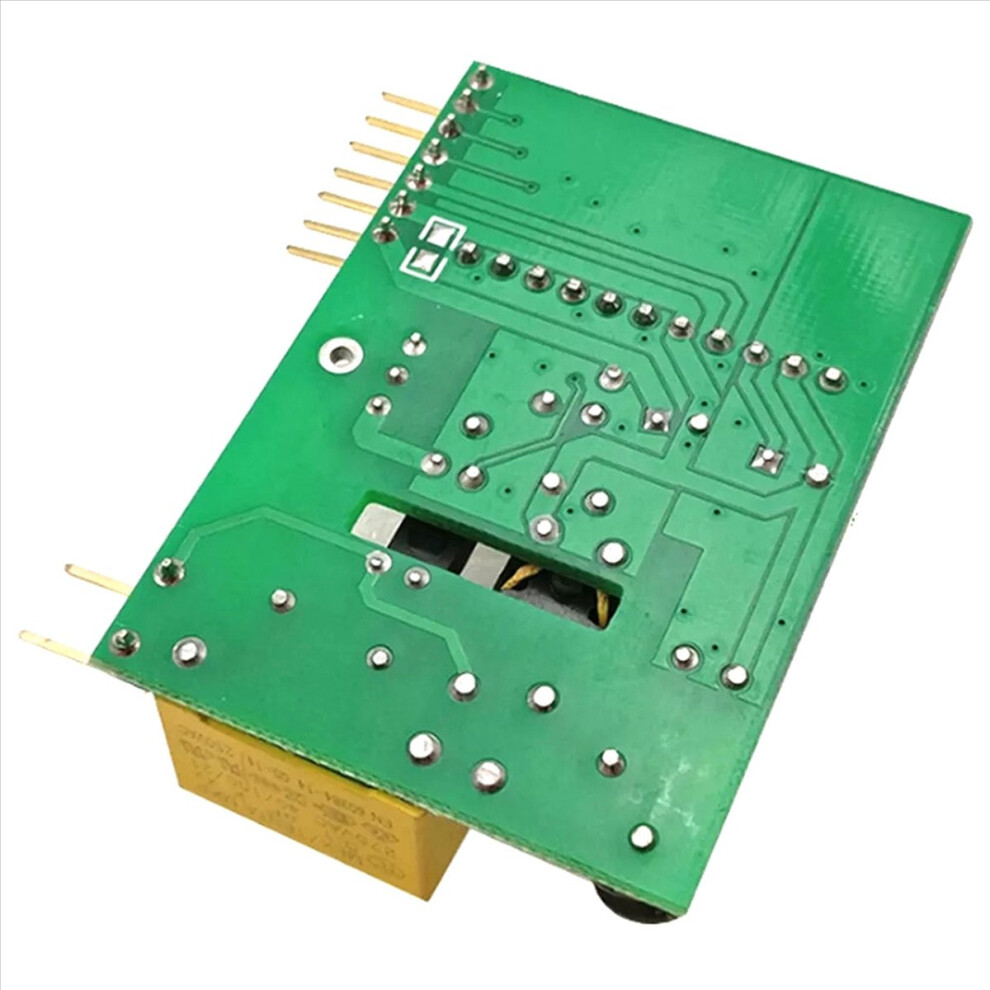

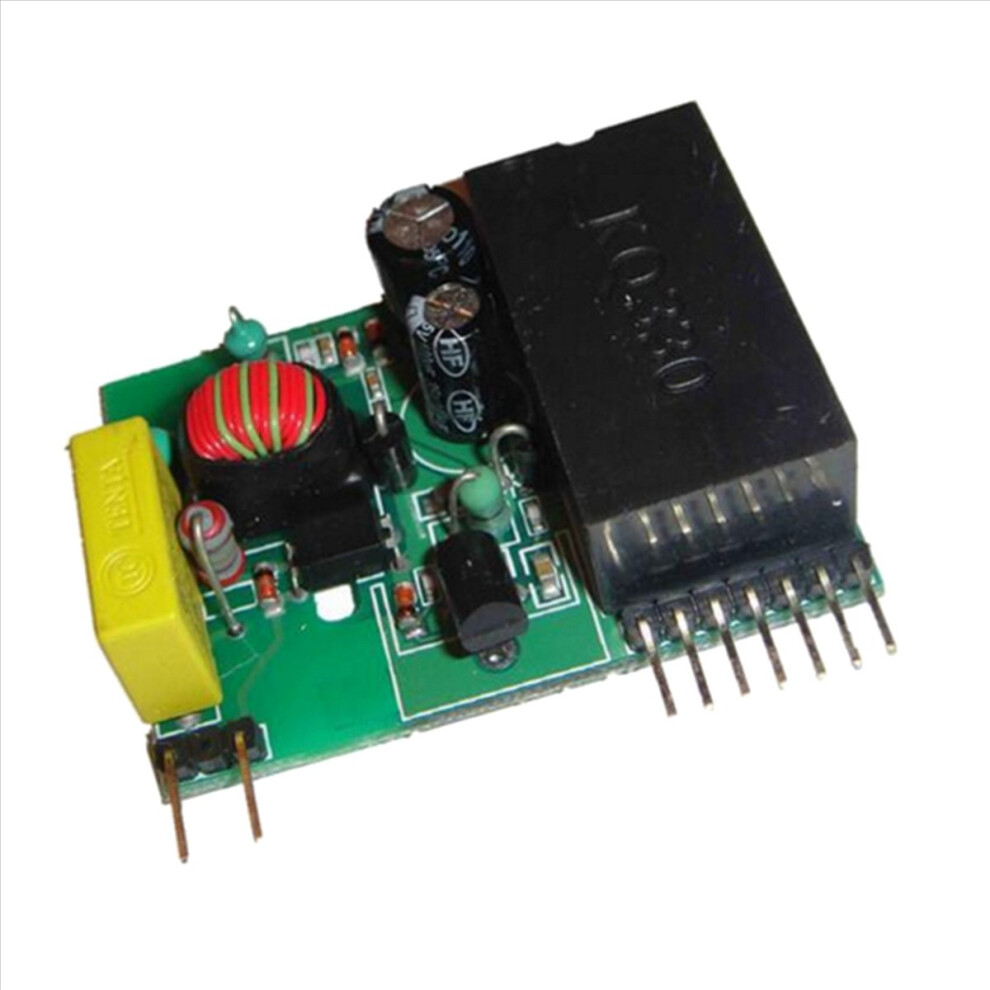

1. Die Trägerplatine, die das KQ-330F-Modul und die Peripherieschaltungen integriert, benötigt keine weiteren Kopplungskomponenten und kann direkt an 220 V Wechselstrom angeschlossen werden. Die Außenmaße betragen 53 x 38 x 17 mm (L x T x H), und die einzelne Pinreihe führt nach außen. Pin 1 und 2 sind richtungslos an 220 V Wechselstrom angeschlossen (1 Pin, 2 Pins, Abstand 2 x 0,1 Zoll), 2 Fuß und 3 Fuß sind 1,1 Zoll voneinander entfernt, die restlichen Fuß 0,1 Zoll.
2. Die Arbeitsfrequenz beträgt 120-135 kHz, die Schnittstellen-Baudrate 9600 bps. Die tatsächliche Baudrate beträgt 100 bps.
3. Die maximale Länge eines Frames kontinuierlicher Übertragung beträgt 252 Bytes, die Länge eines Frames kontinuierlicher Übertragung wird vom Benutzer von 1 bis 252 definiert und das Modul sendet keine redundanten Daten
4. Empfangsempfindlichkeit 1mV
5. Außerbandunterdrückung 60 dB

Bandbreite 10 kHz
Isolationswiderstand 500 V 500 MΩ
Stromversorgung: DC +5 V beim Empfangen: 11 mA beim Senden 230 mA
Netzfrequenz-Isolationsfestigkeit: 3000 V. 1-minütiger Test zwischen AC und GND ergab keinen Durchschlag und keinen Leckstrom.
Schlagschutz: Der Rohrschutz im Inneren der Platine, von der Auswahl des Leiterplattenverdrahtungsmaterials bis zur Auswahl des Komponentenmaterials, ist auf einen breiten Temperaturbereich, hohe Druckfestigkeit und hohe Druckstoßfestigkeit ausgelegt.
Betriebstemperatur: -25 C bis 70 C, Luftfeuchtigkeit 90 %
Das KQ-130F-Stromträgermodul benötigt keine Peripheriegeräte. Solange es eine 5-V-Stromversorgung bereitstellt, kann es verwendet werden. Die Sendestromversorgung erfolgt über einen Pin. Wenn der Benutzer eine bidirektionale Übertragung benötigt, können zwei 5-V-Pins parallel geschaltet werden.
Alle Module unseres Unternehmens unterstützen den Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Netzwerkkommunikationsmodus sowie die Steuerung von Mehrpunktdaten durch Polling.
Farbe: Wie abgebildet
Material: PCB
Lieferumfang:

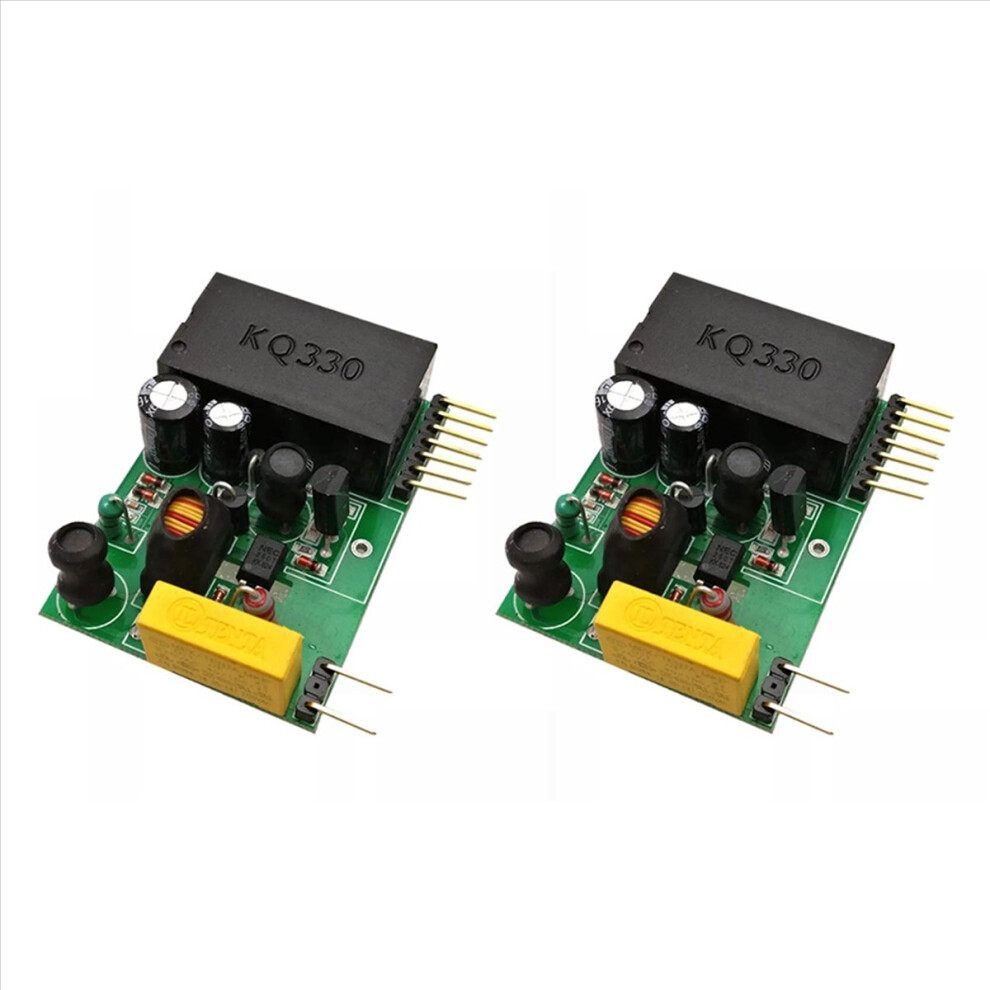

2 x KQ-330F-Modul

Nur der oben genannte Lieferumfang, andere Produkte sind nicht enthalten.
Hinweis: Lichtreflexionen und unterschiedliche Displays können dazu führen, dass die Farbe des Artikels auf dem Bild etwas anders als das Original ist. Der zulässige Messfehler beträgt +/- 1-3 cm.
